Comprobador de instalaciones PCE-ITE 50

Referencia: PCE-ITE 50

GTIN (EAN): 4250348714787

Accessory

Certificado de calibración ISO para el comprobador de instalaciones

COP$ 2.144.250

Descripción

Comprobador de instalaciones resistente / resistencia de aislamiento / resistencia de tierra / impedancia de bucle / medición de tensión / medición de baja impedancia / prueba DDR

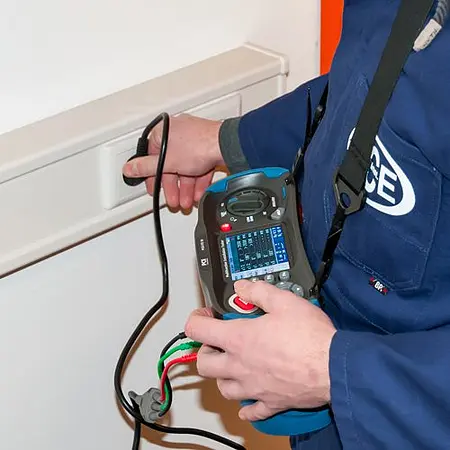

Este dispositivo es un comprobador de instalaciones robusto, equipado con una gran pantalla TFT-LCD a color de 3,5". El comprobador de instalaciones ofrece además de los diferentes modos de medición, como resistencia de aislamiento, resistencia de tierra, impedancia de bucle, tensión, medición de valores bajos de ohmios y prueba DDR con función de cámara, también la posibilidad de documentar la medición con las fotos correspondientes. Con el comprobador de instalaciones podrá asegurarse de que las instalaciones fijas están instaladas de modo seguro y correcto.

Gracias a su pantalla dual, los símbolos intuitivos y el elevado grado de visión, podrá realizar una medición cómoda y rápida. Con el medidor de ohmios de baja frecuencia del comprobador de instalaciones puede comprobar conexiones a tierra, barras de conexión equipotencial y conductores de protección en una frecuencia de ohms baja. El rango bajo de medición de ohmios del comprobador de instalaciones es de 0...2000 Ω con una resolución de 0,001...1 Ω. La medida más importante del comprobador de instalaciones es la medición de la resistencia de aislamiento. En las mediciones de aislamiento, las líneas eléctricas se someten a tensión para dejar fluir las corrientes de fuga, que suelen generar temperatura.

En la mayoría de los casos, las fugas de corriente suelen ser tan ínfimas que no suelen ser detectadas por los dispositivos de seguridad; provocando en el peor de los casos, un incendio. El comprobador de instalaciones puede medir las instalaciones con una tensión de prueba de 125 V, 250 V, 500 V o 1000 V. La corriente de prueba suele ser de 1mA. La medición de tierra del comprobador de instalaciones se realiza independientemente de la alimentación. Para juntar todas las instalaciones y circuitos de un sistema de energía a un potencial común y para la protección contra cortocircuitos y sobretensiones, la resistencia de tierra deberá tener una impedancia lo más baja posible. Con un rango de medición de 0...2000 Ω y una resolución de 0,01...1 Ω el comprobador de instalaciones ofrece, por lo tanto, todas las condiciones para una medición significativa de la resistencia de tierra.

Características

- Pantalla TFT LCD a color de 3,5"
- Resistencia de bucle LN, L-PE y N-PE
- Corriente de prueba FI regulable
- Tarjeta SD y Bluetooth
- Medición de tierra
- Prueba FI bueno/malo
- Medición de baja impedancia
- Tensión en bornes hasta 1000 V

Especificaciones

Prueba de aislamiento
Tensión en bornes	Rango de medición:	Resolución	Precisión	Corriente de prueba	Corriente de cortocircuito
125 V (0 ... 10 %)	0,125 ... 4 MΩ	0,001 MΩ	± (2 % + 10 dígitos)	1 mA @ Last 125 kO	<= 1 mA
	4,001 ... 40 MΩ	0,01 MΩ	± (2 % + 10 dígitos)
	40,01 ... 400 MΩ	0,1 MΩ	± (4 % + 5 dígitos)
	400,1 ... 1000 MΩ	1 MΩ	± (5 % + 5 dígitos)
250 V (0 ... 10 %)
	0,125 ... 4 MΩ	0,001 MΩ	± (2 % + 10 dígitos)	1 mA @ Last 250 kO	<= 1 mA
	4,001 ... 40 MΩ	0,01 MΩ	± (2 % + 10 dígitos)
	40,01 ... 400 MΩ	0,1 MΩ	± (3 % + 2 dígitos)
	400,1 ... 1000 MΩ	1 MΩ	± (3 % + 2 dígitos)
500 V (0 ... 10 %)
	0,125 ... 4 MΩ	0,001 MΩ	± (2 % + 10 dígitos)	1 mA @ Last 500 kO	<= 1 mA
	4,001 ... 40 MΩ	0,01 MΩ	± (2 % + 10 dígitos)
	40,01 ... 400 MΩ	0,1 MΩ	± (3 % + 2 dígitos)
	400,1 ... 1000 MΩ	1 MΩ	± (4 % + 5 dígitos)
1000 V (0 ... 10 %)
	0,125 ... 4 MΩ	0,001 MΩ	± (3 % + 10 dígitos)	1 mA @ Last 1 MO	<= 1 mA
	4,001 ... 40 MΩ	0,01 MΩ	± (2 % + 10 dígitos)
	40,01 ... 400 MΩ	0,1 MΩ	± (3 % + 2 dígitos)
	400,1 ... 1000 MΩ	1 MΩ	± (4 % + 5 dígitos)

Low Ohm / medición de ohms bajos
Rango de medición:	Resolución	Precisión		Tensión máx. circuito abierto	Protección sobrecarga
2,000 Ω	0,001 Ω	± (1,5 % + 30 dígitos)		5,8 V	250 Vrms
20,00 Ω	0,01 Ω	± (1,5 % + 3 dígitos)		5,8 V	250 Vrms
200,0 Ω	0,1 Ω	± (1,5 % + 3 dígitos)		5,8 V	250 Vrms
2000 Ω	1 Ω	± (1,5 % + 5 dígitos)		5,8 V	250 Vrms

Comprobador de tránsito
Rango de medición:	Resolución		Tensión máx. circuito abierto	Protección sobrecarga	Corriente cortocircuito
2000 Ω	0,01 Ω		5,8 V	250 Vrms	>= 200 mA

Resistencia de bucle
L-PE (Hi-Amp): Corriente de prueba 4,0 A
Rango de medición:		Resolución		Precisión
0,23 ... 9,99 Ω		0,01 Ω		± (4 % + 4 dígitos)
10,0 ... 99,9 Ω		0,1 Ω		± (4 % + 4 dígitos)
100 ... 999 Ω		1 Ω		± (4 % + 4 dígitos)

L-PE (sin resolución): Corriente de prueba 15 mA
Rango de medición:		Resolución		Precisión
0,23 ... 9,99 Ω		0,01 Ω		± (5 % + 6 dígitos)
10,0 ... 99,9 Ω		0,1 Ω		± (5 % + 6 dígitos)
100 ... 999 Ω		1 Ω		± (5 % + 6 dígitos)

L-N: Corriente de prueba 4,0 A
Rango de medición:		Resolución		Precisión
0,23 ... 9,99 Ω		0,01 Ω		± (4 % + 4 dígitos)
10,0 ... 99,9 Ω		0,1 Ω		± (4 % + 4 dígitos)
100 ... 999 Ω		1 Ω		± (4 % + 4 dígitos)

Prueba RCD
RCD (In)			10 mA, 30 mA, 100 mA, 300 mA 650 mA, 1 A
Factores			x 1/2, x1, x2, x5
Precisión en el tiempo de operación			± (1 % + 1 ms)
Forma de onda de la corriente de prueba			Sinus (CA)
Características de resolución			G y S
Punto de tiempo de resolución			0 º o 180 º
Rango de tensión			194...260 V AC (50/60 Hz)
Precisión de la medición de corriente			± (5 % + 2 dígitos)

Medición de tensión
Rango de medición:		Resolución		Precisión
80 ... 500 V CA/CC		1 V		± (2 % + 2 dígitos)

Medición de frecuencia
Rango de medición:		Resolución		Precisión
45...65 Hz		1 Hz		12 Hz

Medición a tierra
Rango de medición:		Resolución		Precisión
0,00...99,99 Ω		0,01 Ω		± (2 % + 30 dígitos)
100,0...999,9 Ω		0,1 Ω		± (2 % + 6 dígitos)
1000...2000 Ω		1 Ω		± (2 % + 6 dígitos)

Especificaciones generales
Fuente de alimentación			8 x baterías 1,2...1,5 V AA
Tiempo operativo			Aprox. 15 h
Categoría de medición			CAT III 600 V
Tipo de protección			IP 65
Pantalla			3,5 " TFT (320 x 240 píxeles)
Condiciones ambientales			0...45 ºC /0...95 % H.r., sin condensar
Normativas			UNE-EN IEC 61326 UNE-EN IEC 61008-1 UNE-EN IEC 61009-1 UNE-EN IEC 61010-1 UNE-EN IEC 61557-1, UNE-EN IEC 61557-2, UNE-EN IEC 61557-3, UNE-EN IEC 61557-4, UNE-EN IEC61557-5, UNE-EN IEC 61557-6, UNE-EN IEC 61557-7, UNE-EN IEC 61557-10 GS38
Dimensiones			24,2 cm x 10,5 cm x 14,5 cm
Peso			1,56 kg

Contenido del envío

1 x Comprobador de instalaciones PCE-ITE 50
1 x Correa
3 x Pinzas de cocodrilo
3 x Cables de prueba
1 x Punta de prueba de alta tensión
1 x Adaptador para conectar a la corriente
1 x Cargador con tapones intercambiables de tipo C, A, G e I
1 x Cargador con adaptador para vehículos
8 x Baterías 1,2 V 2450 mAh NiMH (tipo AA)
1 x Maletín
1 x Instrucciones de uso
