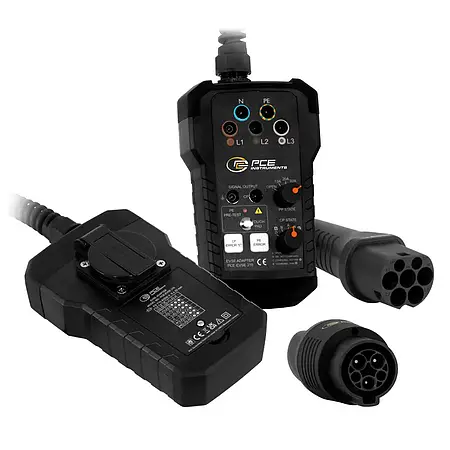

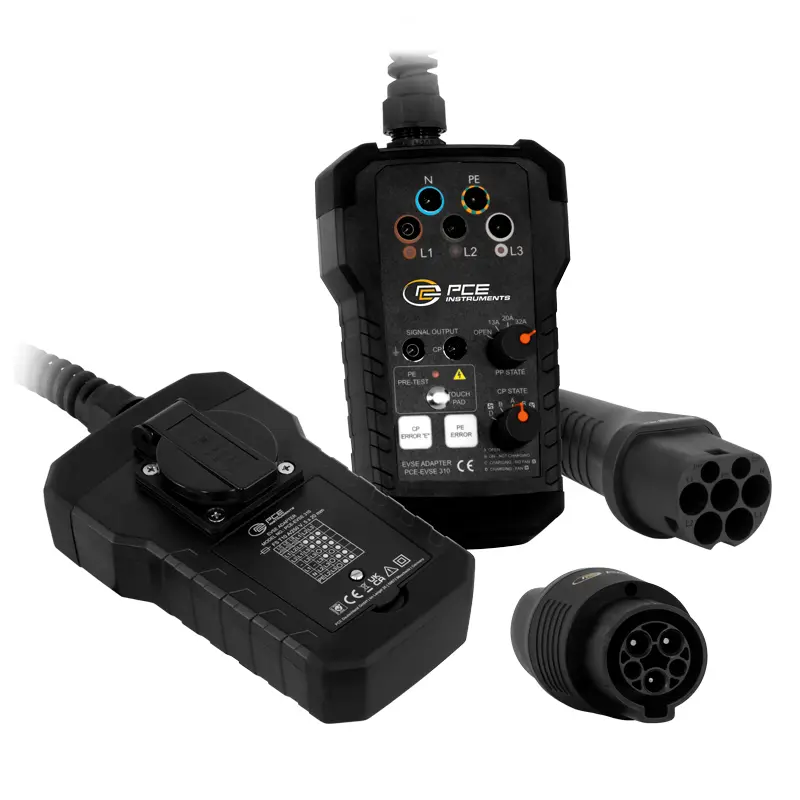

Comprobador de punto de recarga VE PCE-EVSE 310+

Referencia: PCE-EVSE 310+
GTIN (EAN): 4250348732330
COP$ 2.894.250
COP$ 3.444.158
Precio sin IVA ni gastos de envío (COP$ 0 + IVA)
:
4250348732330
PCE-EVSE 310+
Plazo de entrega: 10-15 Días

Accessory

Adaptador de tipo 2 a tipo 1 para puntos de recarga VE
Adaptador de tipo 2 a tipo 1 para puntos de recarga VE
COP$ 989.250

Descripción

Comprobador de puntos de carga VE / Simulación vehículo / Simulación cable / Salida CP y toma de corriente para mediciones / Incluye estuche

El comprobador de puntos de carga VE sirve para realizar mediciones conforme a la norma EN 61557 y VDE 0100 en los puntos de carga para coches eléctricos (modo 3). Este comprobador de puntos de carga VE puede utilizarse junto con el comprobador de instalaciones PCE-ITE 55B o con la mayoría de otros comprobadores estándar. Gracias a los LED de detección de tensión en las 3 fases, el comprobador de puntos de carga VE puede determinar de forma rápida si hay un error de instalación.

Con el interruptor giratorio PP State puede simular la capacidad de carga del cable. La capacidad de carga se simula con diversas resistencias que están conectadas entre los conductores PP y PE. Con el interruptor giratorio CP State pueden simular diferentes estados del vehículo. Estos diferentes estados se simulan con diferentes resistencias conectadas entre los conductores CP y PE.

Puede conectar una carga externa al enchufe. Esta salida del comprobador de puntos de carga VE sólo sirve para realizar mediciones y permite comprobar el funcionamiento del contador eléctrico. Además, con el comprobador de puntos de carga VE también puede simular un fallo PE (toma a tierra). Este comprobador de puntos de carga VE se suministra en una bolsa de transporte.

Características

- Prueba preliminar PE
- Estado del Proximity-Pilot PP y del Control-Pilot CP
- Simulación del error CP "E" y del error PE
- Toma de corriente para mediciones
- Tomas de medición de seguridad
- Incluye enchufe tipo 1 y adaptador para tipo 2

Especificaciones

Funciones

Prueba preliminar PE

Sí, con electrodo capacitivo

Simulación PP

Abierto /13A / 20A / 32A / 63 A

Estado CP

A / B / C / D

Error CP "E"

E

Error PE / Error de puesta a tierra

Sí


Otras especificaciones

Conexiones

L1, L2, L3, N, PE

Conexiones información adicional

Máx. 230 V (1 fase ) / 430 V (3 fases) / 50/60 Hz /10 A
Tipo 2: Conector unido al cable
Tipo 1: Adaptador

Toma de corriente

Máx. 250 V / 50/60 Hz / 10 A

Norma

IEC 62196-2 Conector tipo 2

Categoría de seguridad

CAT II / 300V

Longitud cable

25 cm

Salidas

2 x tomas de 4 mm (terminales de salida de señal)

Fusible conexión Schuko

T 10 A / 250 V

Grado de protección

IP40

Condiciones de funcionamiento

0 ... 40 °C / < 80 % H.r.

Condiciones de almacenamiento

-10 ... 50 °C / < 80 % H.r.

Dimensiones

600 x 105 x 73 mm

Peso

643 g

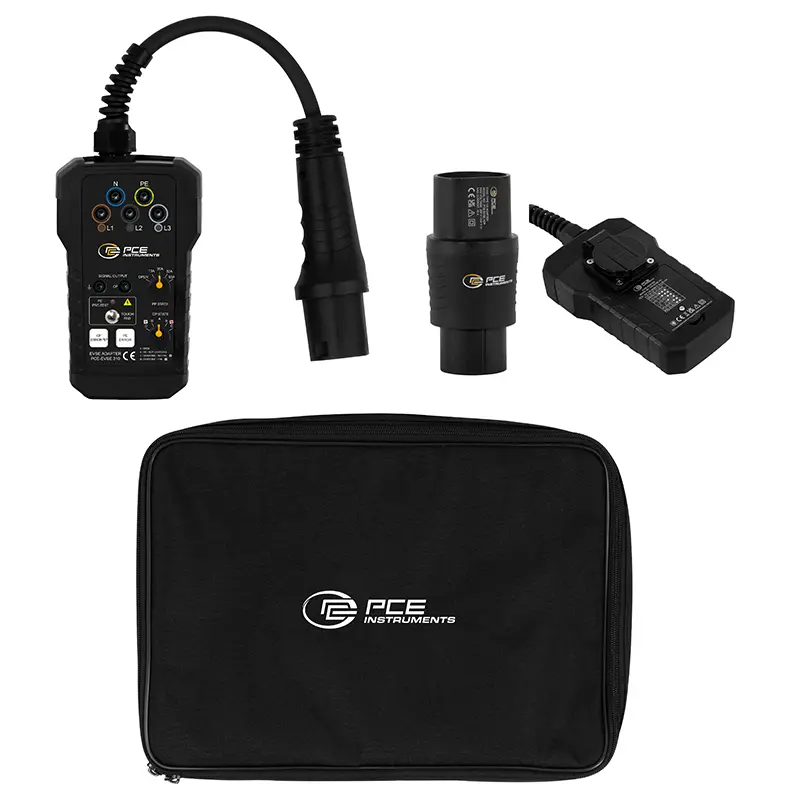

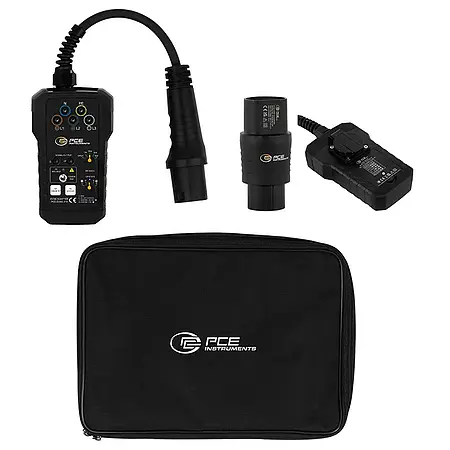

Contenido del envío

1 x Comprobador de puntos de carga VE PCE-EVSE 310+
1 x Estuche
1 x Enchufe tipo 2

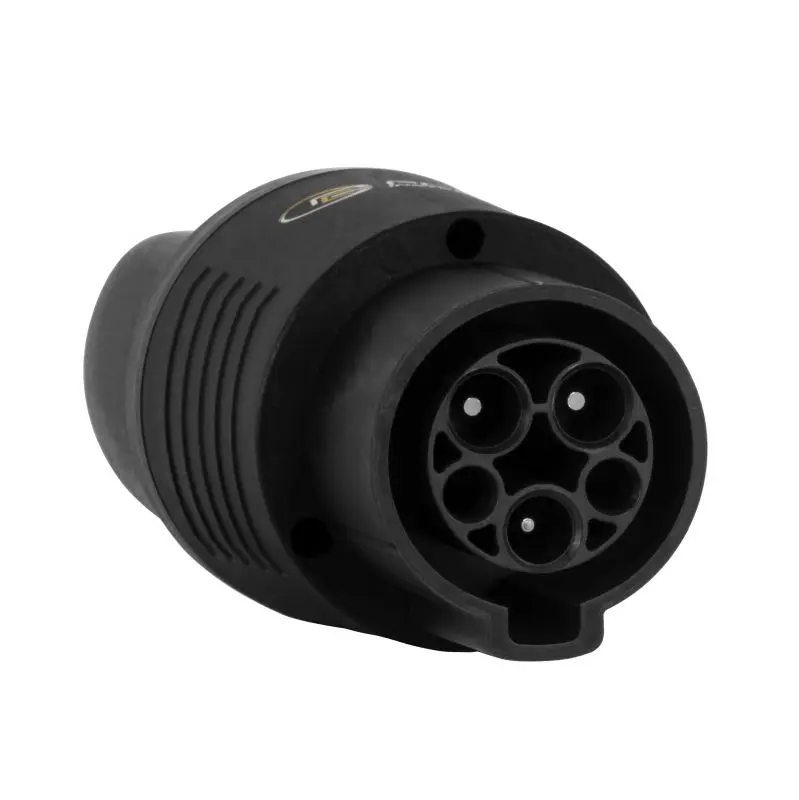

1 x Adaptador a enchufe tipo 1
1 x Manual de instrucciones
