  5. Medidor de fuerza de cierre FM202 techo solar, elevalunas y rampas de acceso

Medidor de fuerza de cierre FM202 techo solar, elevalunas y rampas de acceso

Referencia: FM202-UN-SY-10-600
GTIN (EAN):
COP$ 36.195.000
COP$ 43.072.050
Calibrado ISO
Precio sin IVA ni gastos de envío (COP$ 0 + IVA)
FM202-UN-SY-10-600
Plazo de entrega: 10-15 Días

Descripción

Medidor de fuerza de cierre para techo solar, elevalunas y rampas de acceso

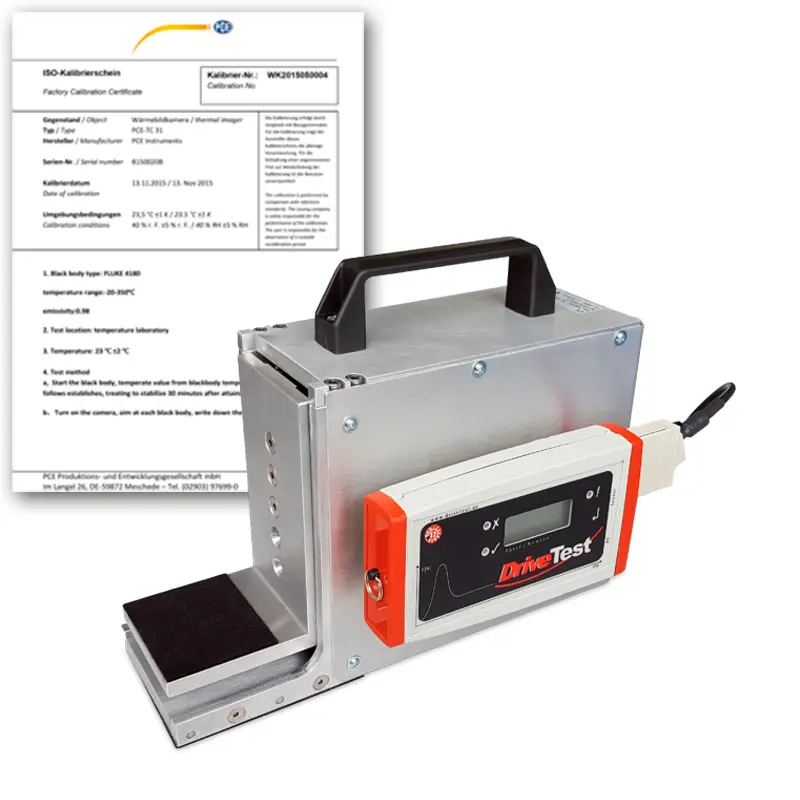

El medidor de fuerza de cierre es un dispositivo electrónico para medir en el sector de la automoción los elevalunas eléctricos, el techo solar, las puertas y las rampas de acceso en los vehículos ferroviarios. Permite mediciones de hasta 600 N con una rigidez de 10 N/mm. Su diseño combina la precisión con equipo robusto y práctico que garantiza mediciones exactas incluso tras años de uso en entornos adversos.

Cuando se realizan mediciones cíclicas en puertas y portones es muy importante una ejecución rápida y sencilla. Para ello, se ha desarrollado un software que reduce drásticamente el procedimiento de medición y el trabajo de documentación. Con sólo unos pocos pasos operativos puede tomar mediciones de un sistema completo, imprimirlas en forma de tabla y almacenarlas en una base de datos. Proporcionamos interfaces adecuadas (por ejemplo, Microsoft® DLL o National Instruments® LabVIEW) para su integración en una secuencia de pruebas automatizadas.

Características

- Normas aplicables: 2004/4 EG o personalizado
- Mediciones precisas gracias a la guía sin fricción y a la célula de carga de la plataforma
- Diseño robusto
- Carcasa de aluminio de alta resistencia y acero inoxidable para una larga vida útil en ambientes adversos
- Manejo sencillo
- Funcionamiento mediante una sola tecla o a distancia a través de la interfaz DLL de Microsoft® DLL o la biblioteca National Instruments® LabView
- Software profesional completo PinchPilot
- Amplio rango de medición: máx. 600 N con una rigidez de 10 N/mm en todo el rango
- Exceso de fuerza: aplicable para mediciones de exceso de fuerza
- Contenido del envío completo, incluido un maletín de transporte de alta calidad y software

Especificaciones

Aplicación de la fuerza

Unilateral

Rango

0 ... 600 N

Precisión

±3 N (0 ... 100 N)
3 % (< 100 N)

Rigidez

10 N/mm

Anchura

Mínimo 40 mm

Superficie

80 x 80 mm

Principio de medición

Galga extensiométrica

Dimensiones

390 x 190 x 100 mm

Peso

4,2 kg


Módulo externo SEB2 (pantalla)

- Unidad de registro de datos con pantalla LCD e indicadores de estado LED, tecla de operación, interfaz en serie

- Medición opcional controlada por PC

- Alimentación: Pila de 9 V

- Fecha/Hora

- Memoria para 100 valores

- Interfaz para sensor y PC

- Visualización del valor máximo y la fuerza efectiva

- LED de evaluación: OK / not OK


Software de evaluación para PC PinchPilot

- Multilingüe (DE, EN, IT, FR, ES)

- Representación gráfica de la curva de fuerza

- Cálculo de los valores característicos

- Posibilidad de evaluación según diferentes directrices

- Posibilidad que el usuario introduzca directrices propias

- Impresión del protocolo

- Exportación de datos (Excel, CSV, PDF)


Requisitos del sistema operativo para el software PinchPilot (véase la pestaña Software/App)

Contenido del envío

1 x Medidor de fuerza de cierre FM202
1 x Módulo externo SEB2, con pantalla LCD y LED, interfaz de serie y registro de datos
1 x Pila de 9 V
1 x Maletín de transporte acolchado
1 x Cable USB de conexión a PC
1 x Memoria USB con software de evaluación PinchPilot y documentación
1 x Manual de instrucciones
1 x Certificado de calibración ISO

Software / App

Descripción Software / Requisitos técnicos
Nuestros instrumentos de medición requieren un software. Nuestro software se utiliza para evaluar los datos obtenidos durante las mediciones de fuerza de cierre. Según el instrumento de medición que tenga, puede descargar un software diferente.

- Sistema operativo: Windows 7 o superior
- Conexión USB o Bluetooth
- Instrumento de medición
- Apto para los siguientes dispositivos: Original BIA Klasse 1, BIA600, FM100, FM200, FM202, FM205, FM206, FM207, FM208, FM300

Software PinchPilot
Nuestro software "PinchPilot" se utiliza para evaluar los datos obtenidos durante las mediciones de la fuerza de cierre. No se necesita ningún software adicional para el trabajo cotidiano.

Exportación de datos
PinchPilot proporciona todas las funciones necesarias para las mediciones rutinarias. En caso que deba procesar los datos en otro lugar, dispone de varios tipos de exportación:

Exportación de texto: Valores de medición en formato de serie numérica; puede importarse, por ejemplo, a Microsoft Excel.
Exportación de imágenes: Protocolo o diagrama individual en formato EMF; puede importarse, por ejemplo, a Microsoft Word. Valores de medición exportables como ppdx (formato XML) e importables con nuestras otras herramientas de software para su posterior procesamiento
Base de datos SQL: A petición, puede implementar una interfaz SQL personalizada
National Instruments DataPlugin (para importar en Diadem o LabView)

Evaluación según las directrices de PinchPilot
El software evalúa los resultados de la medición según las directrices de PinchPilot. Estas se basan en la normativa aplicable (leyes, normas, directrices). Consisten en un conjunto de parámetros que incluyen los valores límite admisibles. Los resultados de las mediciones obtenidas se evalúan en consecuencia. El rango admisible se resalta en color en el diagrama de medición y permite una rápida evaluación de la medición. Mantenemos actualizadas las directrices de PinchPilot. Las calibraciones realizadas por nosotros incluyen una actualización del software y, por tanto, también de las directrices de PinchPilot. Una calibración periódica garantiza al usuario realizar las mediciones según las normas actuales vigentes. Además de la evaluación según las directrices de PinchPilot, el usuario tiene la opción de crear su propia directriz.

Documentación de los resultados
Existen dos opciones para documentar las mediciones en papel: El protocolo de medición es una documentación gráfica detallada de un punto de medición. Por otro lado, el informe de medición es una documentación de varios puntos de medición en forma de tabla. Se puede utilizar para documentar todas las mediciones de un objeto (puerta, vagón, etc.).

El usuario puede configurar el idioma: alemán, español, francés, inglés e italiano. Los costes de una actualización de software se producen si no se dispone de una licencia para la versión descargada.

Actualmente es posible evaluar las siguientes normas y directrices:
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1
