El medidor de potencia es un equipo de uso múltiple para determinar la potencia absorbida así como el consumo de energía. Además de la medición de corriente alterna y tensión, este medidor de potencia puede determinar la potencia absorbida actual en redes monofásicas o trifásicas, así como el consumo de energía (kWh) en redes monofásicas. Medidor de potencia para la medición TRMS a 750 V y 1000 A, capacidad de 750 kW, valor mínimo y máximo.
¿Qué es un medidor de potencia?
Un medidor de potencia es un dispositivo que se usa especialmente para medir los valores de potencia
del consumo de corriente, como puede ser en instalaciones eléctricas o en simples electrodomésticos. El medidor de potencia también se utiliza para medir el consumo de corriente de viviendas unifamiliares o también de edificios empresariales. La medición de consumo con un medidor de potencia tiene la ventaja que también puede controlar si el consumidor final cumple con los requisitos establecidos. Otro posible campo de aplicación de un medidor de potencia es controlar si el suministro de energía de un determinado proveedor de energía es suficiente para alimentar todo un edificio.
Criterios:
Cuando se busca un medidor de potencia, la primera pregunta que se tiene hacer es sobre la aplicación. Aquí lo más importante distinguir si se debe realizar una medición temporal o una medición continua a largo plazo. Además, hay que averiguar si se trata de una medición monofásica o trifásica. En la medición de potencia trifásica, también es necesario diferenciar entre medición de potencia simétrica y asimétrica.

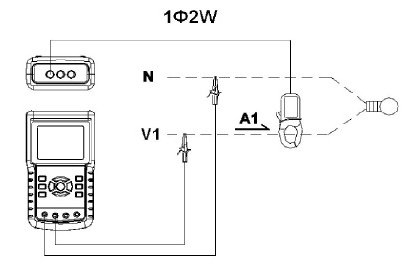

En principio, un medidor de potencia que se utiliza para mediciones monofásicas pero también pueden utilizarse para aplicaciones trifásicas si la carga es simétrica, debido a que la corriente tomada en las tres fases es siempre la misma. El medidor calcula entonces la potencia total en sí. En el medidor de potencia para la medición monofásica para instalación fija se puede depositar un multiplicador para el valor medido visualizado y la pantalla mostrará siempre el valor medido correcto.
El medidor de potencia para esta aplicación tiene un mantenimiento simple y se utiliza sólo para mediciones temporales. No tiene memoria y su rango de medición es relativamente limitado.

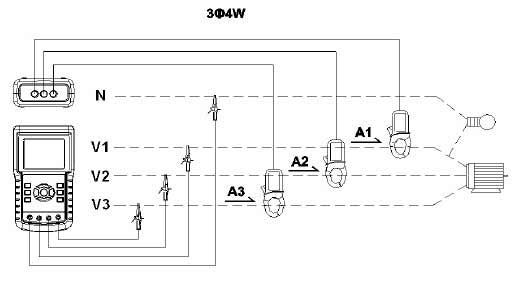

El medidor de potencia de fase múltiple tiene al menos 3 abrazaderas de corriente o bobinas Rogowski para medir la corriente a través de los cables de conexión de las fases.
Este tipo de medidor se utiliza a menudo para la monitorización permanente de los parámetros de la red. Para las auditorías energéticas o para la determinación de las necesidades energéticas de las empresas industriales, este tipo de dispositivo es indispensable. Además el medidor de potencia para aplicaciones monofásicas, también dispone de cables de medición de tensión que se conectan directamente a los puntos terminales. El medidor de potencia mide entonces, en combinación con las pinzas de corriente, los parámetros: corriente, tensión, frecuencia de red y ángulo de fase. A partir de estos parámetros, el medidor trifásico de potencia calcula todos los parámetros de potencia, como la potencia activa, aparente y reactiva.
Los de este tipo suelen estar equipados con una función de memoria / registrador de datos. El registrador de datos permite el almacenamiento continuo de los datos de la red, ayudando así a determinar las necesidades energéticas o el consumo de máquinas y sistemas. La memoria se lee a través de un software de lectura correspondiente. Además, también hay dispositivos que almacenan los datos de medición en una tarjeta de memoria SD. Esto simplifica el análisis de los datos de medición hasta tal punto que no se necesita ningún otro software para la evaluación de los datos de medición tabulares. Otro nivel de extensión del medidor de potencia es el analizador de red.
El medidor de potencia con función de análisis de red se basa en un principio similar a un medidor de potencia "normal". Sin embargo, el medidor de red posee, como otra opción, la función de determinar la distorsión / armónicos de la red. El medidor de red más sencillo puede determinar los armónicos hasta el orden 25. El medidor de potencia de alta calidad con función de análisis de red puede hacer esto fácilmente hasta el pedido 50. Además, puede determinar corrientes de arranque, parpadeo, componentes de CC, etc. Estos dispositivos también tienen una memoria que puede ser evaluada por el usuario.
Cuando se realiza una medición directa se conectan los medidores de potencia en serie con los equipos a los que desea medir el consumo.
Este método se usa con frecuencia cuando el medidor de potencia se instala de forma fija en una instalación existente. Este método también se usa para comprobar la potencia de equipos monofásicos, como puede ser un calefactor eléctrico. El dispositivo se conecta directamente a través del enchufe con el medidor de potencia. Esto tiene la ventaja que, a diferencia de la medición indirecta, no es necesario seccionar el cable para acceder a cada fase.
on el método de medición indirecto se conectan las pinzas de corriente del medidor de potencia a las líneas de suministro. Por tanto, la medición es inductiva. Esto tiene la ventaja que la corriente no fluye a través del medidor de potencia. Por tanto, no es necesario conectar la línea de suministro al medidor de potencia. Tampoco es necesario tener que introducir un cable con una gran sección transversal en el medidor de potencia para medir así grandes corrientes. Gracias a ello, para el usuario será más fácil usar el medidor de potencia de forma móvil. Otra ventaja sobre la medición directa es que en la medición indirecta puede usar el medidor de potencia para medir mientras una máquina o instalación está en funcionamiento, dado que no es necesario separar la línea de suministro, y por tanto, tampoco es necesario parar la instalación.
Para obtener los datos de potencia es necesario que en ambos métodos la medición de tensión sea realice de forma directa con el medidor de potencia. Como la medición de tensión se realiza de forma paralela en el equipo a controlar es posible que este pueda seguir en funcionamiento.
Al principio de este consejo de compra, mencionamos brevemente que existe un medidor de potencia con pinzas de corriente y/o bobinas Rogowski. ¿Cuál es la diferencia entre ellos?
La diferencia está esencialmente en el diseño. Una pinza de corriente es rígida y puede utilizarse con éxito en cualquier lugar donde exista la posibilidad de acceder y medir fácilmente la potencia de corriente de una máquina o sistema. La pinza de corriente se utiliza para mediciones cuando la corriente que debe medir el medidor son relativamente bajas. La abrazadera de corriente se puede utilizar normalmente a un máximo de 1200 A por fase. Debido a su diseño rígido, la abrazadera de corriente es bastante difícil de usar en un panel de subdistribución y de control. Para ello se utiliza un medidor de potencia con bobinas flexibles de Rogowski. Este es excelente para mediciones de energía donde el espacio para las abrazaderas de corriente es insuficiente. Además, las bobinas pueden ser utilizadas para corrientes significativamente más altas por fase. Así, las bobinas Rogowski pueden determinar con precisión hasta 10.000 A.
Un registro de datos es muy útil cuando tenga que utilizar el medidor de potencia para realizar un análisis de un periodo más largo. De hecho, un medidor de potencia puede funcionar de forma independiente. La función de registro de datos en un medidor de potencia se utiliza cuando, por ejemplo, se quiere controlar el consumo de energía de un hogar o de un edificio empresarial. Al mismo tiempo, es posible conocer el consumo de energía en determinados momentos a partir de los datos registrados por el medidor de potencia. Los datos registrados pueden analizarse en un PC tras finalizar la medición. Por otro lado, la función de registro de datos no es necesaria cuando tenga que usar el medidor de potencia para realizar mediciones individuales.
El medidor de potencia dispone de varias frecuencias de medición. Un medidor de potencia sencillo dispone de una frecuencia de medición de aproximadamente 1 Hz. Este tipo de medidor de potencia se utiliza cuando sea necesario registrar datos de potencia sencillos, es decir, cuando sea necesario analizar sólo la demanda energética.
Por ejemplo, para comprobar con un medidor de potencia la intensidad de arranque se necesita una frecuencia de medición bastante más alta, ya que la corriente de arranque dura normalmente solo unos pocos milisegundos. Para medir la corriente de arranque con un medidor de potencia se requiere una frecuencia de medición de unos 128 Hz.
El medidor de potencia también dispone de otras funciones prácticas. Por ejemplo, existe la posibilidad de conectar el medidor de potencia a una interfaz Ethernet. Este tipo de interfaz permite integrar el medidor de potencia directamente a una red local. Esto permite establecer una conexión directa para descargar los valores medidos o controlar desde la distancia el medidor de potencia. Esto también es posible a través de una conexión VPN.
Además de la interfaz Ethernet, también es posible conectar el medidor de potencia directamente con un ordenador por USB. Otra posibilidad es conectar el medidor de potencia con un dispositivo móvil por Bluetooth. Esto permite enviar directamente al cliente in situ los valores de medición.
Es posible emitir un certificado de calibración ISO para el medidor de potencia. Con esto se garantiza que el medidor de potencia funciona según la especificaciones indicadas. También es posible recalibrar el medidor de potencia. Para ello es necesario que envíe el medidor de potencia a un laboratorio de metrología. Es posible calibrar el medidor de potencia por la normativa ISO antes de enviarlo. En ese caso se emite un certificado que contiene los valores medidos.
Si necesita una aplicación especial, estaremos encantados de asesorarle y encontrar el medidor de potencia adecuado para usted.
En la medición de la potencia de las redes de tensión, la potencia es el resultado
de la fórmula P = U * I; lo que significa que el producto de la tensión U y la corriente eléctrica I. En el caso de la medición de corriente alterna (es decir, tensión de línea de 50 Hz) se genera un ángulo de fase entre la corriente y la tensión. Debe tenerlo en cuenta al medir la potencia efectiva.
Por lo tanto, el medidor de calidad de energía muestra la medición combinada de la energía eléctrica, un recorrido por el voltaje y la corriente. El valor P (potencia efectiva) es equivalente, como se ha descrito anteriormente, al producto de ambos valores. En la práctica existen tres clases de potencia diferentes:
En general, tenemos que diferenciar entre dos métodos de medición.
Todos los modelos de medidor de potencia PCE proporcionan el sistema de medición indirecta.
El medidor de potencia está disponible en varios tipos y versiones. Dependiendo del campo de operación, se recomiendan distintos dispositivos. Para el mantenimiento y las inspecciones se dispone de un medidor de potencia con pinzas. Este medidor medirá la corriente indirectamente para que no tenga que tomar medidas en el circuito de corriente. La potencia eléctrica también se puede medir y describir con ellos.
La potencia trifásica puede medir simultáneamente a través de un medidor de potencia con tres pinzas. La posibilidad de medir la potencia también se da con varios medidores construidos específicamente para ello. Éstos no sólo son capaces de medir la potencia, sino también valores como la corriente, la tensión y la resistencia. Están disponibles para necesidades móviles y funcionamiento estacionario, por ejemplo, en forma de medidor de potencia de laboratorio.
Aplicaciones del medidor de calidad de energía
En general, el medidor de potencia se utiliza para medir la potencia y calcular el coste de la energía en función de la medición. Otros clientes miden la salida de un transformador y deciden si pueden agregar más dispositivos al transformador o no. En los últimos dos años el medidor de potencia también se utiliza en el área fotovoltaica.
