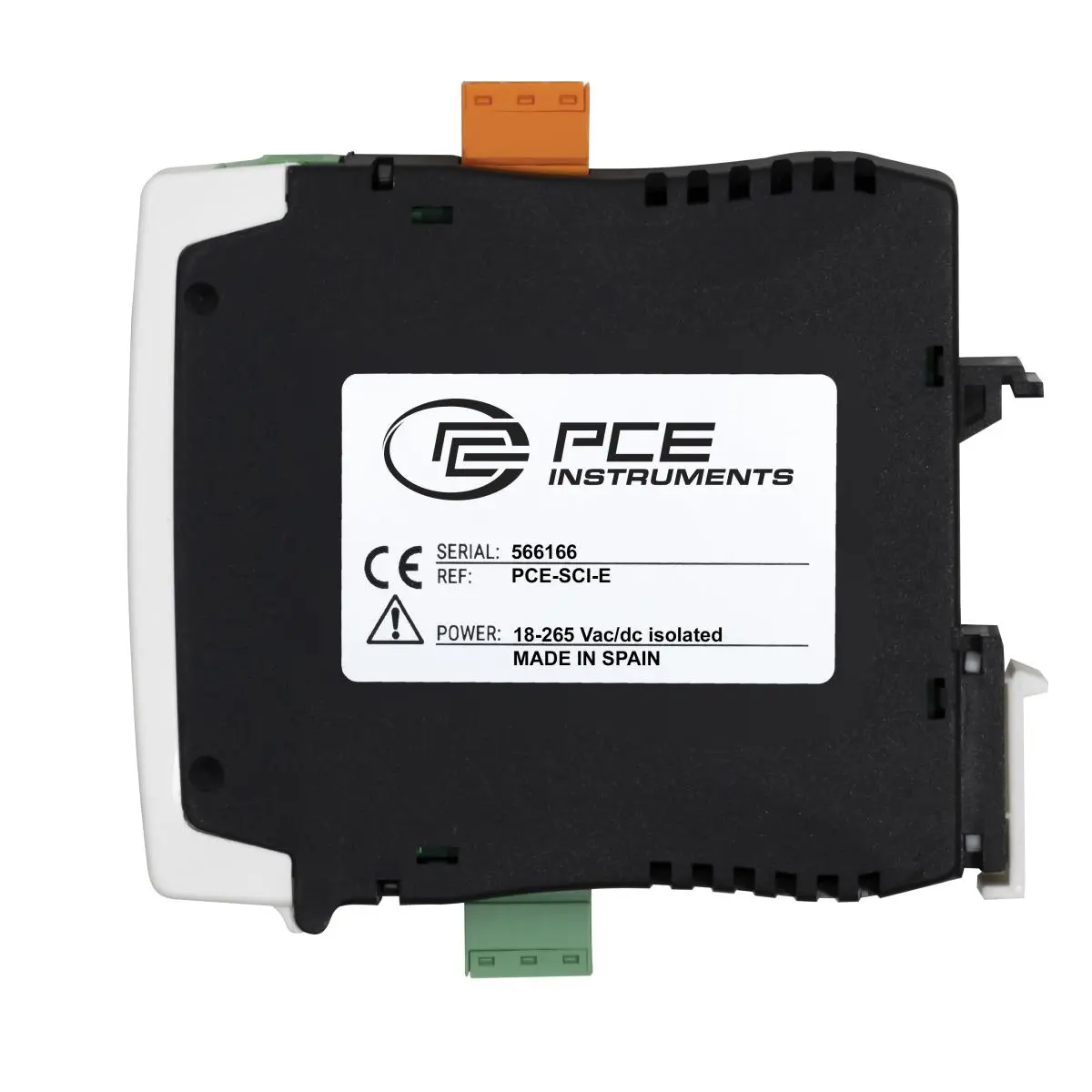

Convertidor de señal PCE-SCI-E

Referencia: PCE-SCI-E
GTIN (EAN): 4250348728319
COP$ 1.544.250
COP$ 1.837.658
Precio sin IVA ni gastos de envío (COP$ 0 + IVA)
:
4250348728319
PCE-SCI-E
Plazo de entrega: 1-3 Días (Salvo fin Stock)

Descripción

Convertidor de señal para montaje en carril / Rango: 0 ... 600 V AC/DC / Señales de salida 4 ... 20 mA y 0 ... 10 V / Configuración por teclas / Rango de medición corriente: 0 ... 5 A AC/DC / Medición de frecuencia

El convertidor de señal trabaja en un rango de 0 a 600 V AC/DC, por lo que puede medir diferentes tipos de tensión. Por ejemplo, puede conectar este convertidor de señal a líneas de tensión para controlar la tensión existente. Además de la medición de tensión, este convertidor de señal también mide la corriente de forma directa en un rango de 0 a 5 A AC/DC. Para ampliar el rango de corriente puede conectar el convertidor de señal a un convertidor de corriente. El valor medidor se convierte en una señal normalizada analógica de 4 ... 20 mA o 0 ... 10 V. Por todo ello, este convertidor de señal es una ampliación ideal para un control de procesos. Como es posible ajustar de forma idéntica los rangos de entrada y salida, es posible usar este convertidor de señal para la separación galvánica. El convertidor de señal se configura directamente a través de las teclas incorporadas. Gracias a ello se elimina la necesidad de tener que usar un cable y un software para configurar el dispositivo. Este convertidor de señal es apto para ser montado sobre un carril. El convertidor de señal se alimenta con una tensión entre 18 ... 265 V AC/DC y con una frecuencia entre 45 y 65 Hz.

Características

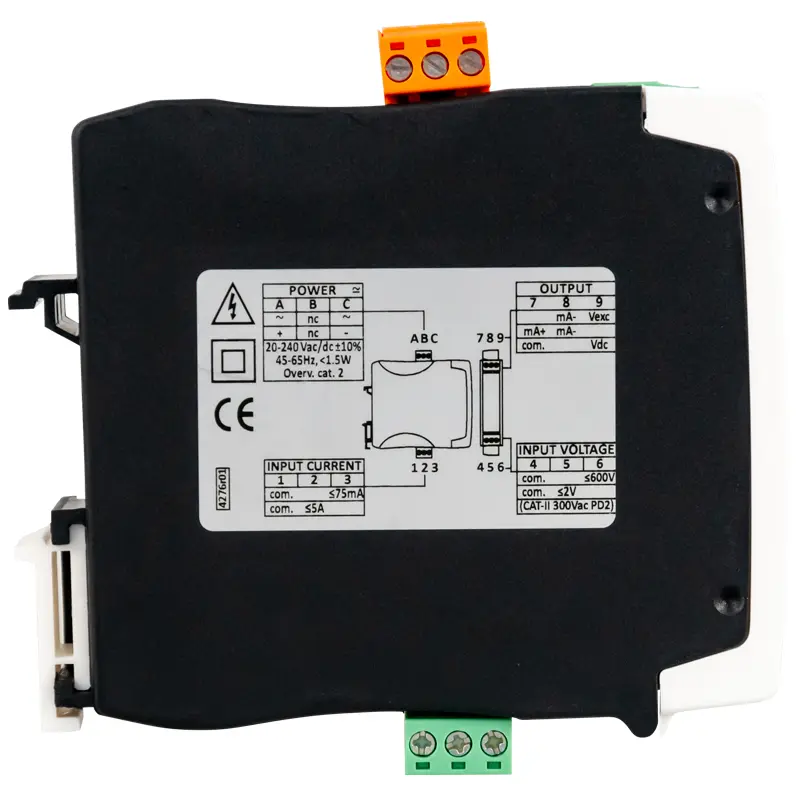

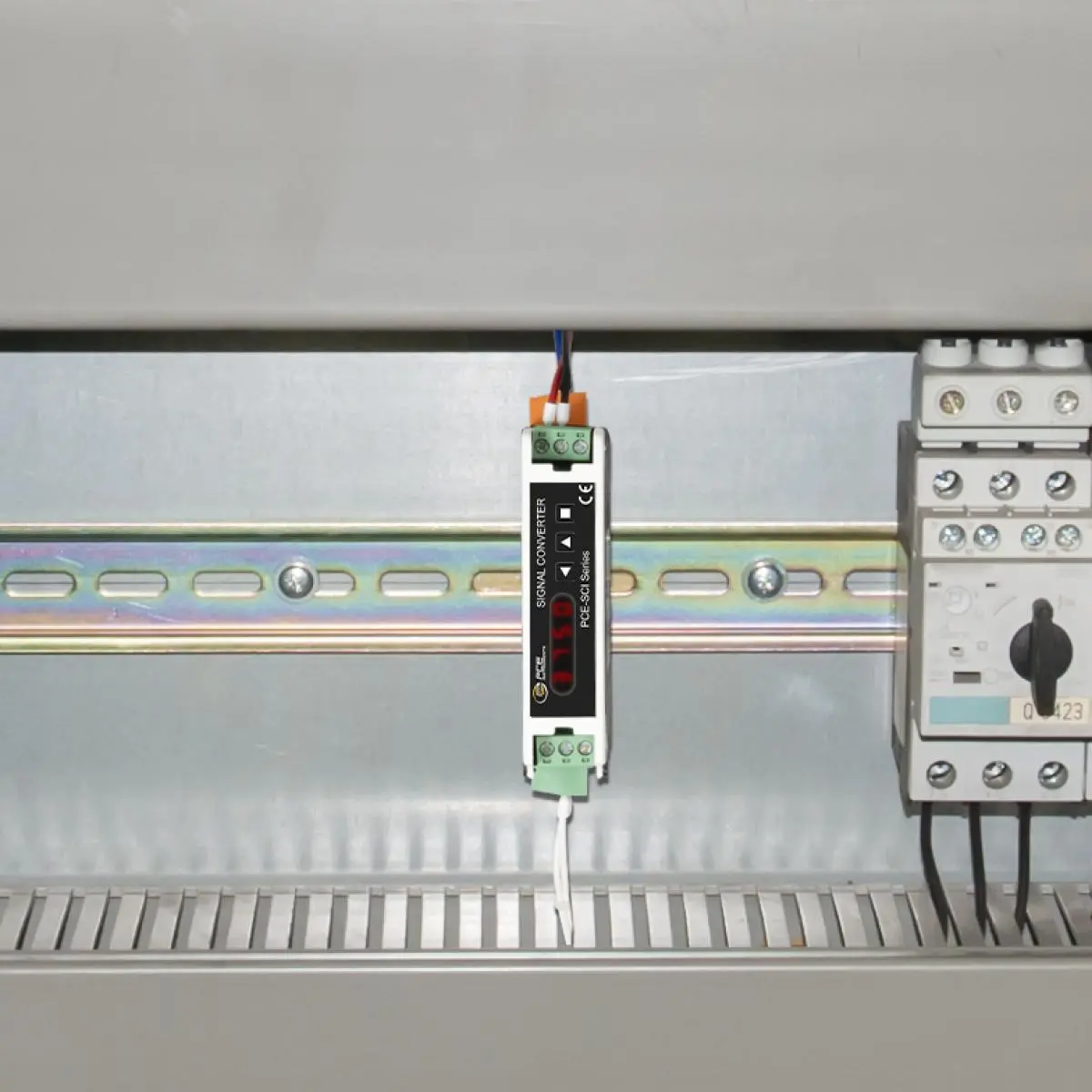

- Montaje sobre carril
- Rango: 0 ... 600 V AC/DC
- Señal de salida activa y pasiva

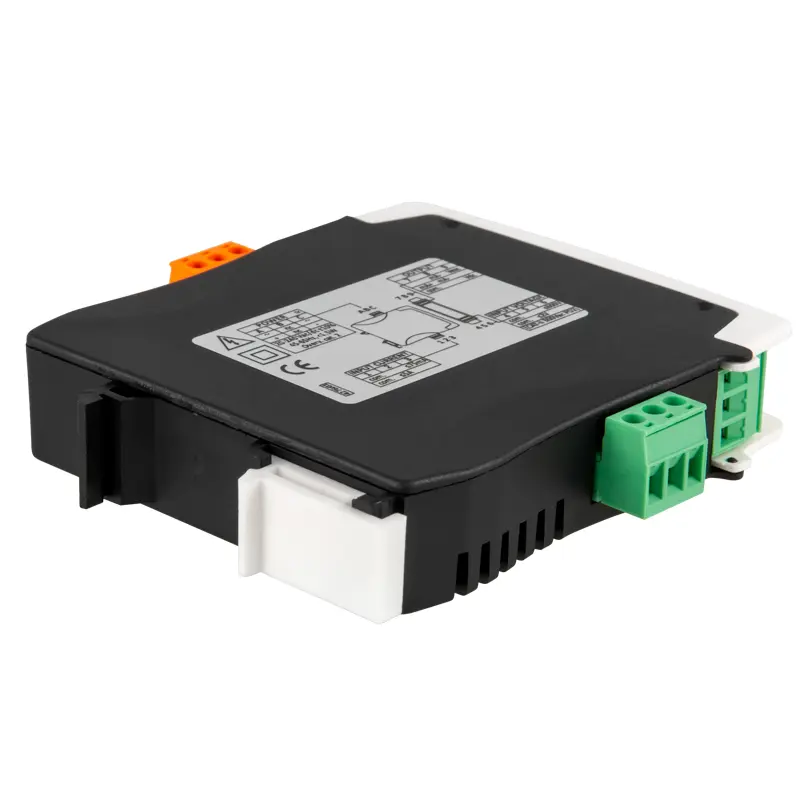

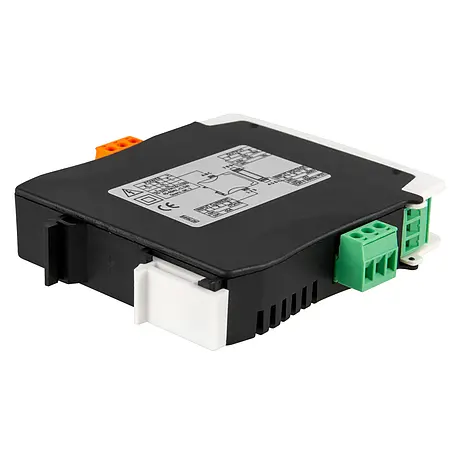

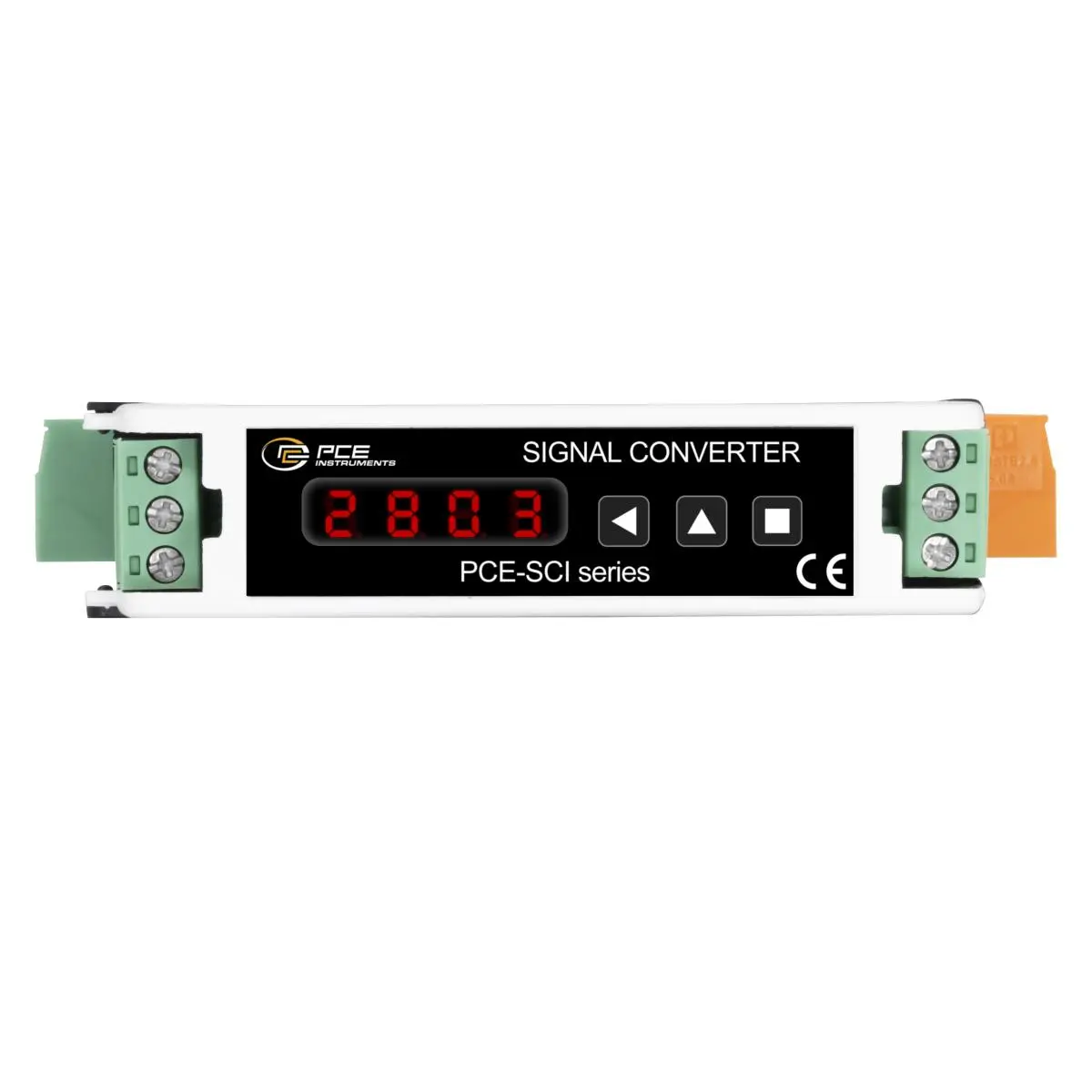

- Pantalla y teclas para la configuración
- Medición de frecuencia
- Rango: 0 ... 5 V AC/DC

Especificaciones

Señales de entrada
Tensión alterna
Rango 0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 450 / 600 V AC,
0 ... 50 / 60 / 75 / 100 / 150 / 200 / 300 / 500 mV AC
Precisión <0,3 % F.S.
Señal de entrada máxima 800 V AC en rango 10 ... 600 V AC,
50 V AC en rango 50 mV AC ... 2 V AC
Resistencia de medición 13 MΩ en rango 0 ... 600 V AC,
81 KΩ en rango 50 mV AC ... 2 V AC
Tipo de medición True RMS
Categoría de protección CAT-II 300 V AC
Tensión continua
Rango unipolar 0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 450 / 600 V DC,
0 ... 50 / 60 / 75 / 100 / 150 / 200 / 300 / 500 mV DC
Rango bipolar ±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100 / ±150 / ±300 / ±450 / ±600 V DC,
±50 /± 60 / ±75 / ±100 / ±150 / ±200 / ±300 /
±500 mV DC
Precisión <0,2 % F.S.
Señal de entrada máxima 800 V DC en rango 10 ... 600 V DC,
50 V DC en rango 50 mV DC ... 2 V DC
Resistencia de medición 13 MΩ en rango 10 ... 600 V DC,
81 KΩ en rango 50 mV DC ... 2 V DC
Corriente alterna
Rango 0 ... 1 / 2 / 3 / 4 / 5 A AC,
0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC
Precisión <0,3 % F.S.
Señal de entrada máxima 7 A AC en rango 300 mA AC ... 5 A AC
(durante un máximo de 7 segundos),
150 mA AC en rango 5 mA AC ... 75 mA AC
Resistencia de medición 20 mΩ en rango 300 mA AC ... 5 A AC,
3,33 Ω en rango 5 mA AC ... 75 mA AC
Corriente continua
Rango 0 ... 1 / 2 / 3 / 4 / 5 A DC,
0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA DC
Precisión <0,2 % F.S.
Señal de entrada máxima 7 A DC en rango 300 mA DC ... 5 A D
(durante un máximo de 7 segundos),
150 mA DC en rango 5 mA DC ... 75 mA DC
Resistencia de medición 20 mΩ en rango 300 mA DC ... 5 A DC,
3,33 Ω en rango 5 mA DC ... 75 mA DC
Frecuencia
Rangos ajustables para tensión 0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Rangos ajustables para corriente 0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Precisión <0,2 % F.S.
Tiempo de respuesta
Señales AC <350 ms típico 0 ... 99 %
Señales DC <90 ms típico 0 ... 99 % sin filtro
<175 ms típico 0 ... 99 % con filtro 50 / 60 Hz
<350 ms típico 0 ... 99 % con filtro 50 y 60 Hz
Señales de salida
Salida de corriente activa 4 ... 20 mA
mínimo 0 mA y máximo <22 mA
Salida de corriente pasiva 4 ... 20 mA
máximo 30 V DC
Salida de tensión 0 ... 10 V DC
mínimo 0 V DC y máximo <11 V DC
Resistencia de carga Salida de corriente máxima <400 Ω
Salida de tensión mínima >1 KΩ
Otras especificaciones
Todas las precisiones indicadas son aplicables con una temperatura ambiental de 25 °C
Estabilidad térmica 150 ppm / °C
Alimentación 18 ... 265 V AC/DC aislado
( 20 ... 240 V AC/DC ±10 %)
Frecuencia 45 ... 65 Hz
Consumo <1,5 W
Tamaño cable 1 ... 2,5 mm²
Categoría de sobretensión CAT-II
Aislamiento 3000 Veff (60 segundos)
Protección IP IP30
Protección contra impactos IK06
Condiciones operativas 0 ... +50 °C, 0 ... 95 % H.r. sin condensación
Condiciones de almacenamiento -20 ... +70 °C, 0 ... 95 % H.r. sin condensación
Tiempo de calentamiento 15 minutos
Altura de trabajo máxima 2000 m
Montaje Carril DIN estándar, 35 x 7,5 mm
Conexión Bornes roscado enchufable
Material carcasa Polyamid V0
Dimensiones 106 x 108 x 22,5 mm
Peso <150 g

Contenido del envío

1 x Convertidor de señal PCE-SCI-E
1 x Manual de instrucciones
