Energimåler PCE-PA 8300

Varenr.: PCE-PA 8300
EAN:
22.357,00 DKK
27.946,25 DKK
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
PCE-PA 8300
Leveringstid: 1 - 2 Hverdage

Tilbehør

Måladapter PCE-PA-ADP-Schuko
PCE-PA-ADP-SCHUKO strømadapter adapter
2.194,00 DKK

Beskrivelse

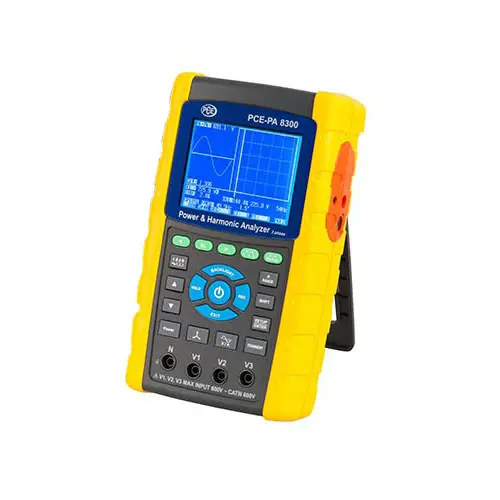

Energimåler PCE-PA 8300
3-faset strøm- og netværksinterferensanalysator / harmonisk analysator / op til 3000 A AC /
med SD-datahukommelse / grafik display / forskellige strømklemmer

PCE-PA 8300 energimåleren imponerer med sin enkle håndtering. Energimåleren  gemmer alle målte værdier på et SD-kort. PCE-PA 8300 energimåleren kan bruges til effektmåling og netværksanalyse. Effekten kan måles af energimåleren op til 9999 MW. Til netværksanalyse kan PCE-PA 8300 energimåleren bestemme harmoniske op til 50. orden præcis.

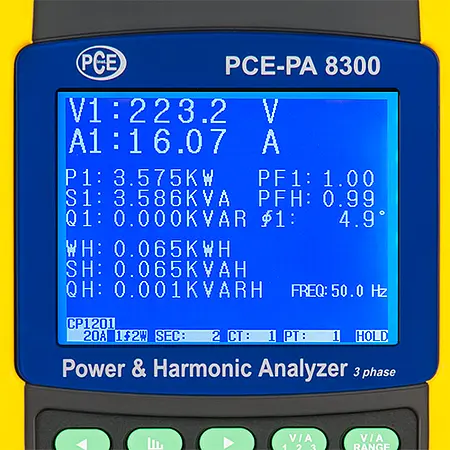

Alle målte værdier vises på det grafiske LCD-display. Det er derfor ikke et problem at vise netforvrængningen med energimåleren. For præcis netværks- og ydeevneanalyse kan måledataene gemmes på et SD-hukommelseskort med et frit justerbart lagerinterval. Dette muliggør langtidsoptagelser med PCE-PA 8300 energimåleren. Energimåleren fås i to forskellige sæt. PCE-PA 8300 kan leveres med strømklemmer og med fleksible Rogowski-spoler.


Funktioner

- 3-faset strøm- og netinterferensanalysator
- Måling op til 3000 A AC
- Strømklemmer eller Rogowski-spoler tilgængelige
- Harmoniske og harmonisk analyse
- Tilsyneladende, effektiv, reaktiv effektmåling
- Effektfaktormåling
- Strømklemmer fra forskellige producenter kan tilsluttes
- SD-korthukommelse
- Justerbart lagerinterval
- Op til 600 V AC målbar
- Måling af fasevinkel / frekvens
- Grafisk display med harmonisk repræsentation
- Robust hus
- Automatisk valg af måleområde (AC V)

Specifikationer

0 ... 9,999 kVAh
Elektriske specifikationer
Spændingsmåling (AC V)
MåleområdeOpløsningNøjagtighed
10 V ... 600 V ( fase til neutral)
10 V ... 600 V (fase til fase)		0,1 V±(0, 5% + 0,5 V)
Strømmåling (AC A) sæt 1
Måling intervalOpløsningNøjagtighed
20 A0,001 A (< 10 A)
0,01 A (>= 10 A)		±(0,5 % + 0,1 A)
200 A0,01 A (< 100 A)
0,1 A (>= 100 A)		 ±(0,5% + 0,5A)
1200A0,1A (< 1000A)
1 A (>= 1000 A)		±(0,5 A + 5 A)
Strømmåling (AC A) sæt 2
MåleområdeOpløsningNøjagtighed
30 A0,001 A (< 10 A)
0,01 A (>= 10 A)		±(0,5 % + 0,1 A)
300 A0,01 A (< 100 A)
0,1 A (>= 100 A)		±(0,5 % + 0,5 A)
3000 A0,1 A (< 1000 A)
1 A (>= 1000 A)		±(0,5 A + 5 A)
Aktiv effekt
MåleområdeOpløsningNøjagtighed
0 ... 9,999 kW0,001 kW±(1 % + 0,008 kW)
10 ... 99,99 kW0,01 kW ±(1 % + 0,008 kW)
100 ... 999,9 kW0,1 kW±(1% + 0,8 kW)
1 ... 9,999 MW0,001 MW±(1 % + 0,008 MW)
Tilsyneladende kraft
MåleområdeOpløsning Nøjagtighed
0 ... 9,999 kVA0,001 kVA±(1 % + 0,008 kVA)
10 ... 99,99 kVA0,01 kVA±(1 % + 0,08 kVA)
100 ... 999,9 kVA0,1 kVA±(1% + 0,8 kVA)
1 ... 9,999 MVA 0,001 MVA±(1 % + 0,008 MVA)
Reaktiv effekt
MåleområdeOpløsning Nøjagtighed
0 ... 9,999 kVAR0,001 kVAR±(1 % + 0,008 kVAR)
10 ... 99,99 kVAR0,01 kVAR±(1 % + 0,08 kVAR)
100 ... 999,9 kVAR0,1 kVAR±(1 % + 0,8 kVAR)
1 ... 9,999 MVAR0,001 MVAR±(1 % + 0,008 MVAR)
Aktiv energi
MåleområdeOpløsningNøjagtighed
0 ... 9,999 kWh0,001 kWh±(2 % + 0,008 kWh)
10 .. 99,99 kWh0,01 kWh±(2 % + 0,08 kWh)
100 ... 999,9 kWh0,01 kWh±(2 % + 0,8 kWh)
1 ... 9,999 MWh0,001 MWh ±(2% + 0,008 MWh)
Tilsyneladende energi
MåleområdeOpløsningNøjagtighed
0,001 kVAh±(2 % + 0,008 kVAh)
10 ... 99,99 kVAh0,01 kVAh±(2 % + 0,08 kVAh)
100 ... 999,9 kVAh 0,01 kVAh±(2 % + 0,8 kVAh)
1 ... 9,999 MVAh0,001 MVAh±(2% + 0,008 MVAh)
Reaktiv energi
MåleområdeOpløsningNøjagtighed
0 ... 9,999 kVARh0,001 kVARh±(2 % + 0,008 kVARh)
10 ... 99,99 kVARh0,01 kVARh± (2 % + 0,08 kVARh)
100 ... 999,9 kVARh0,01 kVARh±(2 % + 0,8 kVARh )
1 ... 9,999 MVARh 0,001 MVARh±(2% + 0,008 MVARh)
Power Factor
MåleområdeOpløsningNøjagtighed
0 ... 10,01± 0,04
fasevinkel
måleområde OpløsningNøjagtighed
-180° ... 180°0,1°± 1°
Frekvens
Måleområde OpløsningNøjagtighed
45 ... 65 Hz0,1 Hz ± 0,1 Hz
Harmonisk af AC-spænding ved 50/60 Hz
Måleområde OpløsningNøjagtighed
1 ... 20. orden0,1 V
t 0,1%		± (2% + 0,5 V)
± (2% + 10 cifre)
21 ... 30. orden0,1 V
0,1 %		 ± (2 % + 0,5 V)
± (2 % + 20 cifre)
31 .. 50. orden0,1 V
0,1 %		uspecificeret
Vekselstrømsovertoner ved 50/60 Hz
MåleområdeOpløsningNøjagtighed
1 ... 20. orden0,001 ... 1 A
0,1 %		 ± (2 % + 0,5 A)
± (2 % + 10 cifre)
21 .. 30. orden 0,001 ... 1 A
0,1 %		± (2 % + 0,5 A)
± (2 % + 20 cifre)
31 ... 50. orden0,001 ... 1 A
0,1 %		uspecificeret
Generelle tekniske specifikationer
Skærm3.7 " Dot matrix LCD (320 x 240 pixels) med LED baggrundsbelysning
SikkerhedsstandardIEC1010CAT III 600 V
Indgangsmodstand AC V10 MOhm
Driftsfrekvensstrømklemmer40 Hz ... 1 kHz
testede arbejdsfrekvensstrømklemmer45 Hz . .. 65 Hz
OverbelastningsbeskyttelseAC V
AC A		 720 V RMS
1300 A med strømklemme
DatalagerSD-kort
Optagelsesinterval1 sekund
DataloggerfunktionRealtidslagring på SD-kort
Gem interval2 sekunder ... 7200 sekunder
Dataoutput (Kun for Live-visning på pc'en)via USB eller RS-232 afhængigt af tilslutningskablet
Driftstemperatur0 ... +50 °C
Omgivende luftfugtighed< 80 % RH
Strømforsyning8 x 1,5 V AA-batterier
9 V strømforsyningsenhed
StrømforbrugMåleenhed: 500 mA DC
Strømspænde: 34 mA DC
Maksimal kabeldiameterStrømklemmer: 50 mm
Rogowski-spoler: 175 mm
Mål Måleanordning: 225 x 125 x 64 mm
Strømklemme: 210 x 64 x 33 mm
Spændekæbe: 86 mm (udvendig)
VægtMåleapparat: 948 g (inkl. batterier)
Strømklemme: 467 g (inkl. kabel)

Leveringsomfang

1 x energimåler PCE-PA 8300
3 x strømklemme (hvis sæt 1 er valgt)
3 x Rogowski-spole ( ved valg af sæt 2)
4 x isolerede krokodilleclips
4 x sikkerhedstestledninger
6 x 1,5 V AA batteri
1 x 9 V netadapter
1 x bæretaske
1 x 2 GB SD-hukommelseskort
1 x brugervejledning
