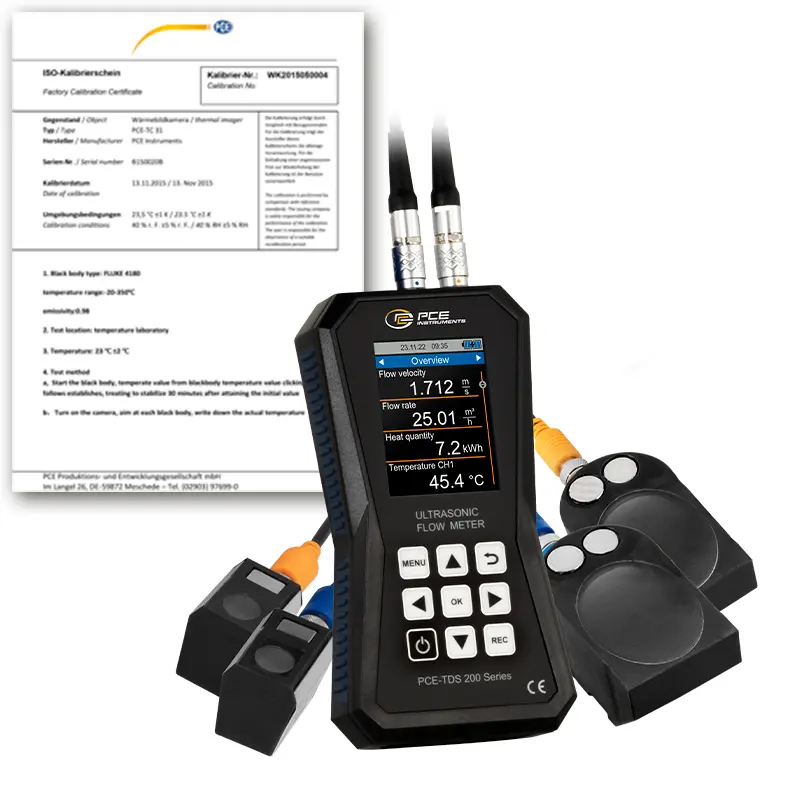

Ultrasone flowmeter met 32 GB datageheugen / meetbereik ±32 m/s /
Reproduceerbaarheid ±0,5 % van de meetwaarde / verschillende meetsondes / alarmgrenswaarden / 2,8 " LC display / voor alle media / met ISO kalibratiecertificaat
De ultrasone flowmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. bij een leidingdiameter DN ≥50, ±3,5 % f.s. bij een leidingdiameter DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de flowmeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren op de flowmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van de flowmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de flowmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van de stromingsmeting met de flowmeter worden de stroomsnelheid, de stroming en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. Bij de weergave van de meetwaarden biedt de flowmeter een grote verscheidenheid aan eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.
Tijdens een meting is het mogelijk de meetwaarden vast te leggen via de dataloggerfunctie van de flowmeter. Start- en stopvoorwaarden en het opslaginterval van 1 seconde tot 12 uur kunnen op de flowmeter worden ingesteld. Een geheugenpunt van de flowmeter bevat eenmalig alle gemeten variabelen. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de flowmeter. Op de flowmeter kunnen 10 miljoen meetpunten worden opgeslagen.
Met de optionele software kunnen de geregistreerde meetwaarden uit de flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de flowmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de flowmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de flowmeter via de software worden ingesteld. Een live weergave van de meetwaarden van de flowmeter is ook mogelijk met de software.
Om met de flowmeter de warmtehoeveelheid te bepalen zijn ook twee thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de flowmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Op basis van het temperatuurverschil en het gemeten stroming kan de flowmeter de hoeveelheid warmte bepalen. Desgewenst kan de flowmeter tegelijkertijd, tijdens de meting, de kosten per eenheid warmtehoeveelheid berekenen en weergeven. Zo wordt de flowmeter bijvoorbeeld gebruikt bij de controle van verwarmingsinstallaties.
Het LC-kleurendisplay van de flowmeter heeft een grootte van 2,8" en is daardoor goed afleesbaar.
PCE-TDS 200 S SENSOR
Klein sensorpaar voor leidingdiameters DN 15 ... 100 / 20 ... 108 mm. Geschikt voor bijzonder kleine buizen. De sensoren hebben een bijzonder kleine afmeting van 45 x 30 x 30 mm en een temperatuurbestendigheid van -30 ... 160 °C. Dankzij de magneten aan de onderzijde kunnen de sensoren op ferro-metalen worden gemonteerd. Bovendien kunnen de sensoren voor de ultrasone flowmeter op de leiding worden aangesloten door middel van afneembare kabelbinders.
PCE-TDS 200 L SENSOR
Groot sensorpaar voor leidingdiameters DN 300 ... 6000. 6000. Dit sensorpaar is daarom geschikt voor bijzonder grote leidingen. De sensoren kunnen met afneembare kabelbinders aan de ultrasone flowmeter worden bevestigd. Dankzij de ingebouwde magneten kunnen de sensoren aan pijpen met ferro-metaal worden bevestigd. De sensoren hebben een afmeting van 91 x 52 x 44 mm.
