Strumento di misura della forza Cella di carico PCE-C-R10LFC

Codice articolo: PCE-C-R10LFC

GTIN (EAN):

Descrizione

La cella di carico PCE-C-R10LFC viene utilizzata frequentemente per effettuare misure in luoghi di difficile accesso. La cella di carico si distingue per la sua altezza. Con un diametro di solo 10 mm, questa cella di carico ha un diametro inferiore a una moneta da 1 centesimo.

Specifiche tecniche

Specifiche tecniche

Carico nominale (F.S = fondo scala)

5 / 10 / 20 / 30 / 50 / 100 kg
50 / 100 / 200 / 300 / 500 / 1000 N
Selezionare il carico nominale!

Carico limite

120%

Carico di rottura

150%

Costante nominale

1,0 - 1,5 mV/V

Range di applicazione della tensione

2,5 V 5 V

Alimentazione massima

Deviazione del segnale zero

±2% F.S.

Deviazione della linearità

1,0% F.S.

Reversibilità

1,0% F.S.

Riproducibilità

1,0% F.S.

Carica creep (30 min)

0,1% F.S.

Resistenza di ingresso

350 ±10 Ω

Resistenza di uscita

350 ±3 Ω

Resistenza di isolamento

≥5000 MΩ / 100V DC

Range nominale della temperatura ambientale

-10 ... +60 °C

Range della temperatura di servizio

-20 ... +80 °C

Coefficiente termico del valore nominale

0,1% F.S. / 10 °C

Coefficiente termico del segnale zero

0,1% F.S. / 10 °C

Cavo del sensore

Ø 2 x 3 m / (punte aperte)

Segnale assegnato ad ogni cavo

EXC+
EXC-
SIG+
SIG-
GND

=
=
=
=
=

rosso
nero
verde
bianco
giallo

Materiale / Corpo di misura

Acciaio inox

Grado di protezione

IP 65

Importante: Selezionare il carico nominale !!!

Contenuto

Contenuto della spedizione

1 x Cella di carico PCE-C-R10LFC (a seconda del carico selezionato)

Importante: Selezionare il carico nominale !!!

Documenti / Downloads

Datasheet

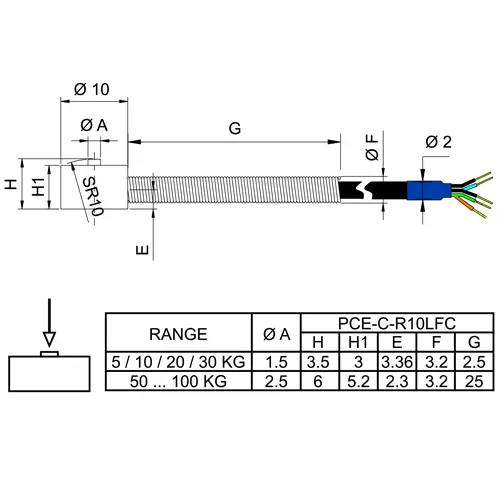

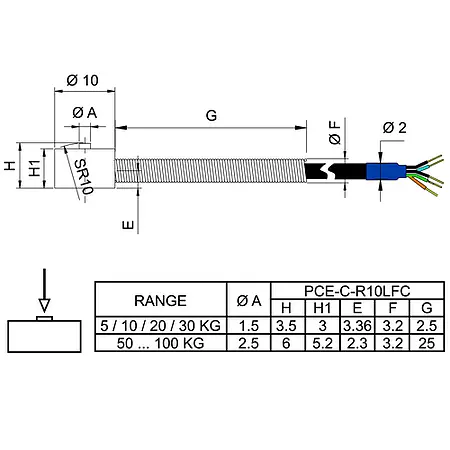

Immagine della cella di carico
