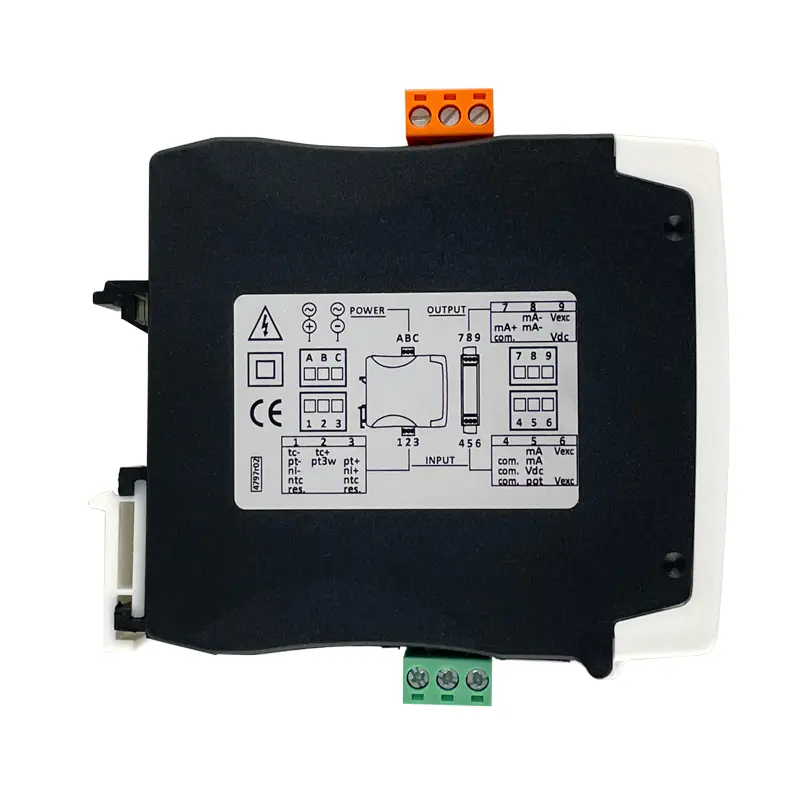

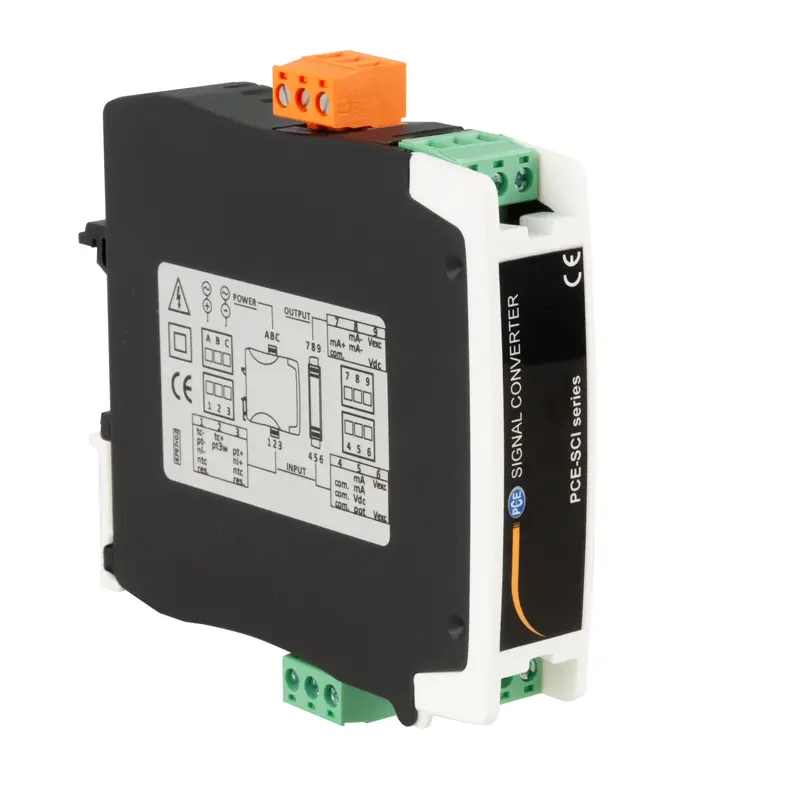

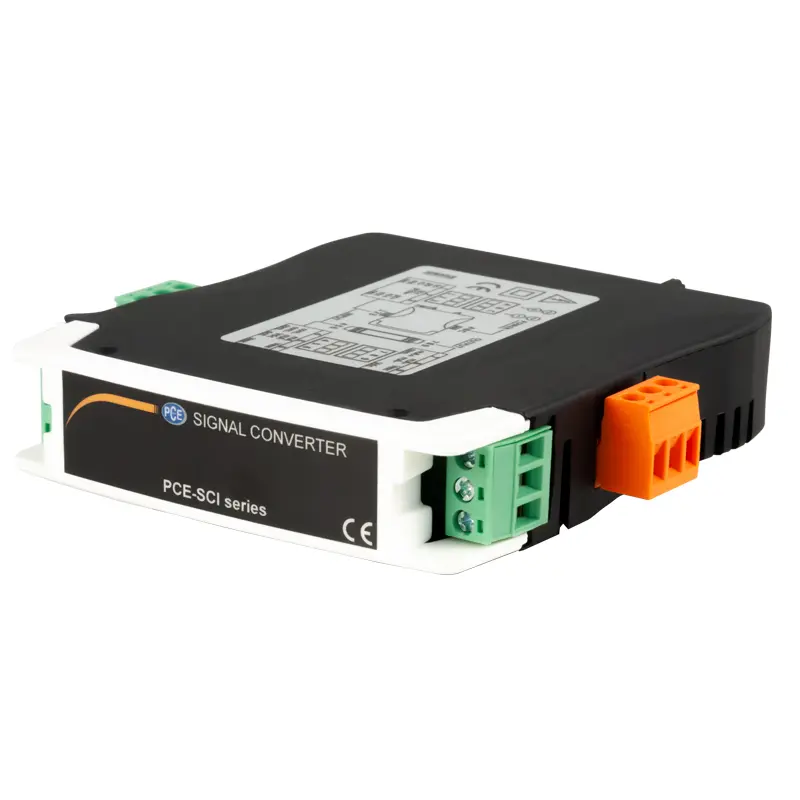

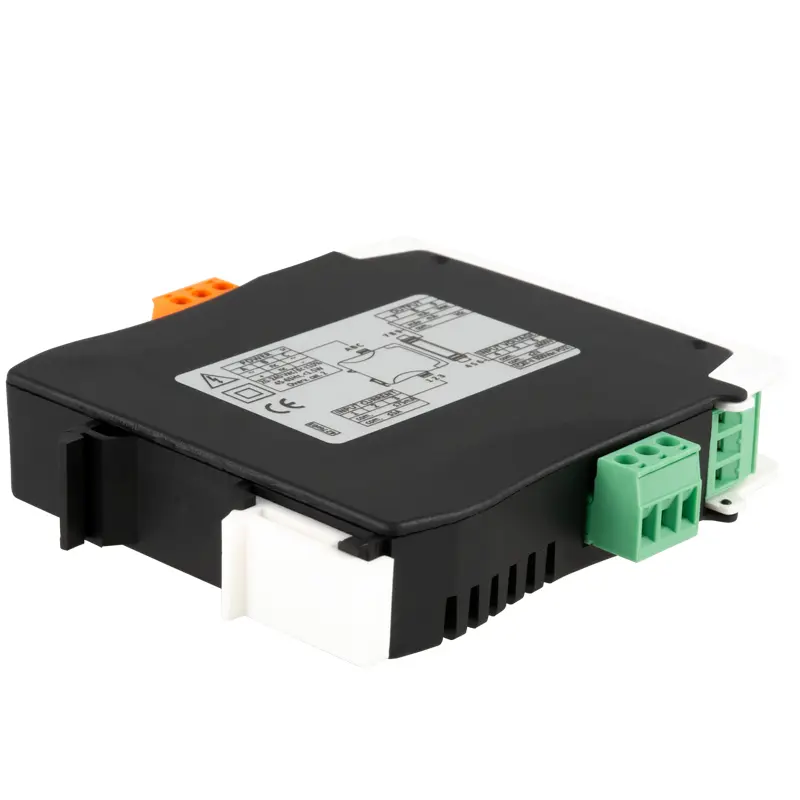

Convertitore di segnali di isolamento PCE-SCI-U

Codice articolo: PCE-SCI-U
GTIN (EAN): 4250348722256
167,90 €
204,84 €
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
:
4250348722256
PCE-SCI-U
Tempi di consegna: 3-5 giorni (fine esaurimento scorte)

Descrizione

Convertitore di segnali con più di 100 combinazioni possibili / Segnali di ingresso analogici (0 ... 10V, 4 ... 20 mA, Pt100, termocoppia) convertiti in segnali analogici normalizzati, con separazione galvanica
Il convertitore di segnali di isolamento converte un segnale di ingresso analogico in un segnale di uscita analogico. I segnali di ingresso e uscita del convertitore di segnali hanno la separazione galvanica. Le impostazioni del range di ingresso e uscita del convertitore di segnali vengono eseguite attraverso due tasti. Il tipo di impostazione viene visualizzato su di un display LED interno.

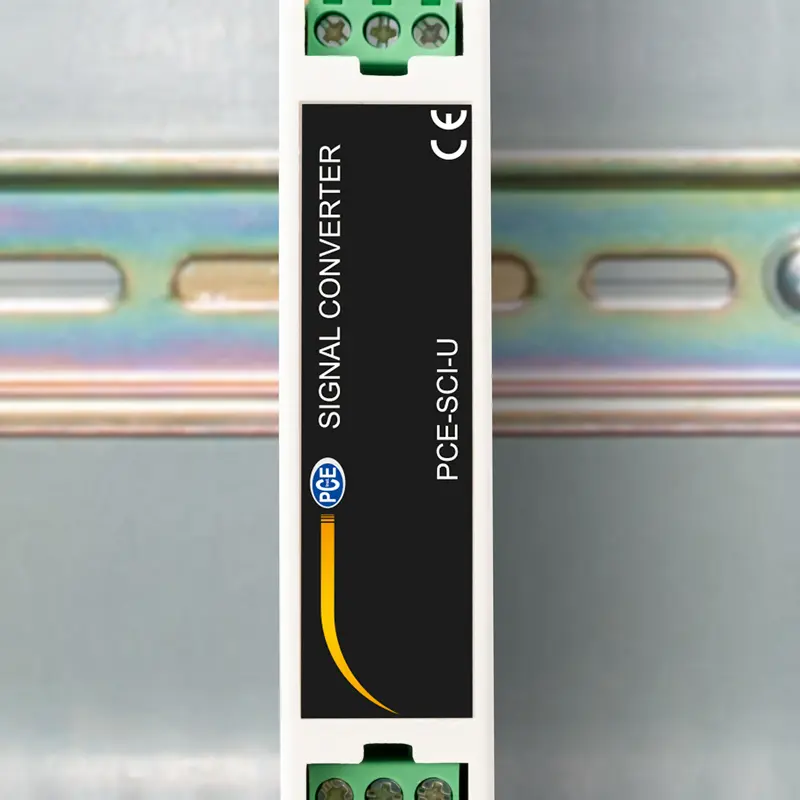

Il convertitore di segnali è un dispositivo universale grazie a più di 100 combinazioni diverse di ingresso e uscita, così come il ridimensionamento libero all'interno degli intervalli stabiliti. Ciò comporta un risparmio importante. Dal momento che i range di ingresso e uscita possono essere stabiliti in modo identico, il dispositivo può essere usato anche per il disaccoppiamento galvanico. Il convertitore universale può essere facilmente posizionato su di una guida DIN standard. Il convertitore di segnali è alimentato con una tensione tra 18 ... 265V AC/DC.

Caratteristiche

- Preselezione di 100 combinazioni
- Impostazione libera
- Pronto per funzionare in meno di 5 minuti
- Converte il segnale di ingresso analogico
- Separazione galvanica
- Alimentazione: 18 ... 265V AC/DC

Specifiche tecniche

Ingresso Range di misura Precisione Sovraccarica

Corrente 4 ... 20 mA <0,3% F.S. Max. 25 mA
Tensione 0 ... 10V <0,3% F.S. Max. 25V DC

Potenziometro 0 ... 100% 0 ... 500 Ω
0 ... 20 kΩ		 <1% F.S.

Resistenza 0 ... 2,5 kΩ
0 ... 5 kΩ
0 ... 10 kΩ
0 ... 25kΩ
0 ... 50 kΩ
0 ... 100kΩ		 <1% F.S.

NTC (R25=10K; β=3500)
NTC (44006)		 -60 ... 90 °C
-60 ... 90 °C
0 ... 90 °C		 <1%F.S.

Termocoppia J 0 ... 150 °C
0 ... 300 °C
0 ... 450 °C
0 ... 600 °C
0 ... 800 °C
0 ... 1000 °C
0 ... 1200 °C		 <0,5% F.S.

Termocoppia K 0 ... 150 °C
0 ... 300 °C
0 ... 450 °C
0 ... 600 °C
0 ... 800 °C
0 ... 1000 °C
0 ... 1350 °C		 <0,5% F.S.

Termocoppia N 0 ... 150 °C
0 ... 300 °C
0 ... 450 °C
0 ... 600 °C
0 ... 800 °C
0 ... 1000 °C
0 ... 1300 °C		 <1% F.S.

Termocoppia E 0 ... 150 °C
0 ... 300 °C
0 ... 450 °C
0 ... 600 °C
0 ... 900 °C		 <0,5% F.S.

Termocoppia T 0 ... 100 °C
0 ... 200 °C
0 ... 300 °C
0 ... 400 °C		 <1% F.S.

Termocoppia R 0 ... 900 °C
0 ... 1200 °C
0 ... 1500 °C
0 ... 1750 °C		 <2% F.S.

Termocoppia S 0 ... 900 °C
0 ... 1200 °C
0 ... 1500 °C
0 ... 1750 °C		 <2% F.S.

Pt100 (2 e 3 fili) -200 ... 200 °C
-100 ... 100 °C
-50 ... 50 °C		 <0,5% F.S.
0 ... 100 °C
0 ... 200 °C
0 ... 300 °C
0 ... 400 °C
0 ... 500 °C
0 ... 600 °C
0 ... 700 °C		 <0,3% F.S.

Pt500 -150 ... 150 °C
0 ... 300 °C
0 ... 630 °C		 <1% F.S.

Pt1000 -150 ... 150 °C
0 ... 300 °C
0 ... 630 °C		 <1% F.S.

Ni100 -60 ... 180 °C <1%F.S.
Ni1000 -60 ... 180 °C <1% F.S.

Stabilità termica 150 ppm/°C
Tempo di risposta 300 ms ( 0 ... 99% F.S.)
Uscita Attiva: 4 ... 20 mA; Carico max. 400 Ω
Passiva: 4 ... 20 mA; max. 30V sui terminali
0 ... 10 V; Carica minima 1 kΩ
Configurazione della tastiera 2 tasti
Configurazione del display 2 digit da 7 segmenti, altezza: 5 mm, rosso
Alimentazione 18 ... 265V AC/DC / 45 ... 65 Hz
Consumo < 1,0 W
Cablaggio per alimentazione 1 ... 2,5 mm²
Categoria di sovratensione 2
Isolamento 2300 Veff (60 secondi)
Grado di protezione IP30
Montaggio Guida DIN standard (35 x 7,5 mm)
Temperatura operativa 0 ... +50 °C senza condensazione
Temperatura di stoccaggio -20 ... +70 °C senza condensazione
Tempo di riscaldamento Circa 15 minuti
Dimensioni 106 x 108 x 22,5 mm
Peso <150 g

Contenuto

1 x Convertitore di segnali PCE-SCI-U,
Istruzioni per l'uso (Disponibili in Inglese, Italiano in traduzione)
