Indicatore di corrente PCE-PA 5500

Codice articolo: PCE-PA 5500

GTIN (EAN): 4250348733580

Descrizione

Indicatore di corrente con interfaccia RS-485 / Funzionamento semplice tramite 4 tasti / Classe 0,5 per parametri di potenza di base / Display LCD con sfondo nero e cifre bianche ad alta risoluzione

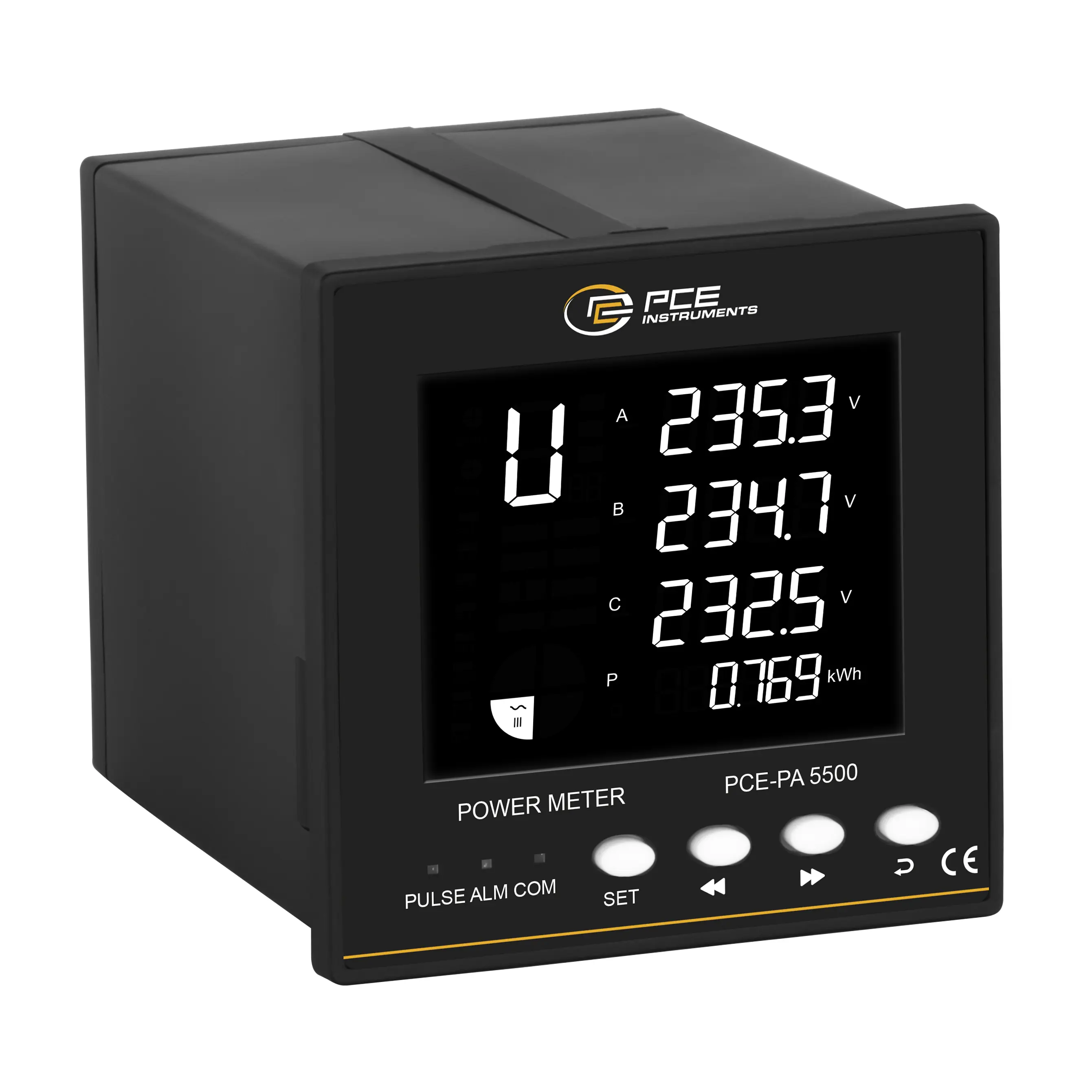

Questo indicatore di corrente è un dispositivo compatto per la misurazione e visualizzazione diversi parametri in reti trifase. L'indicatore di corrente è in grado di rilevare i valori energetici di singoli carichi o reti elettriche. Oltre a misurare tensione e corrente, misura anche la potenza attiva, reattiva e apparente, nonché l'energia attiva e reattiva. Tutti questi valori vengono visualizzati sullo schermo 68 x 55 mm. Questo indicatore di corrente dispone di un'interfaccia RS-485 che ne consente l'integrazione in sistemi esistenti. L'interfaccia RS-485 comunica utilizzando il protocollo Modbus RTU. Questo consente di leggere i valori di misura dell'indicatore di corrente o modificare le impostazioni del dispositivo.

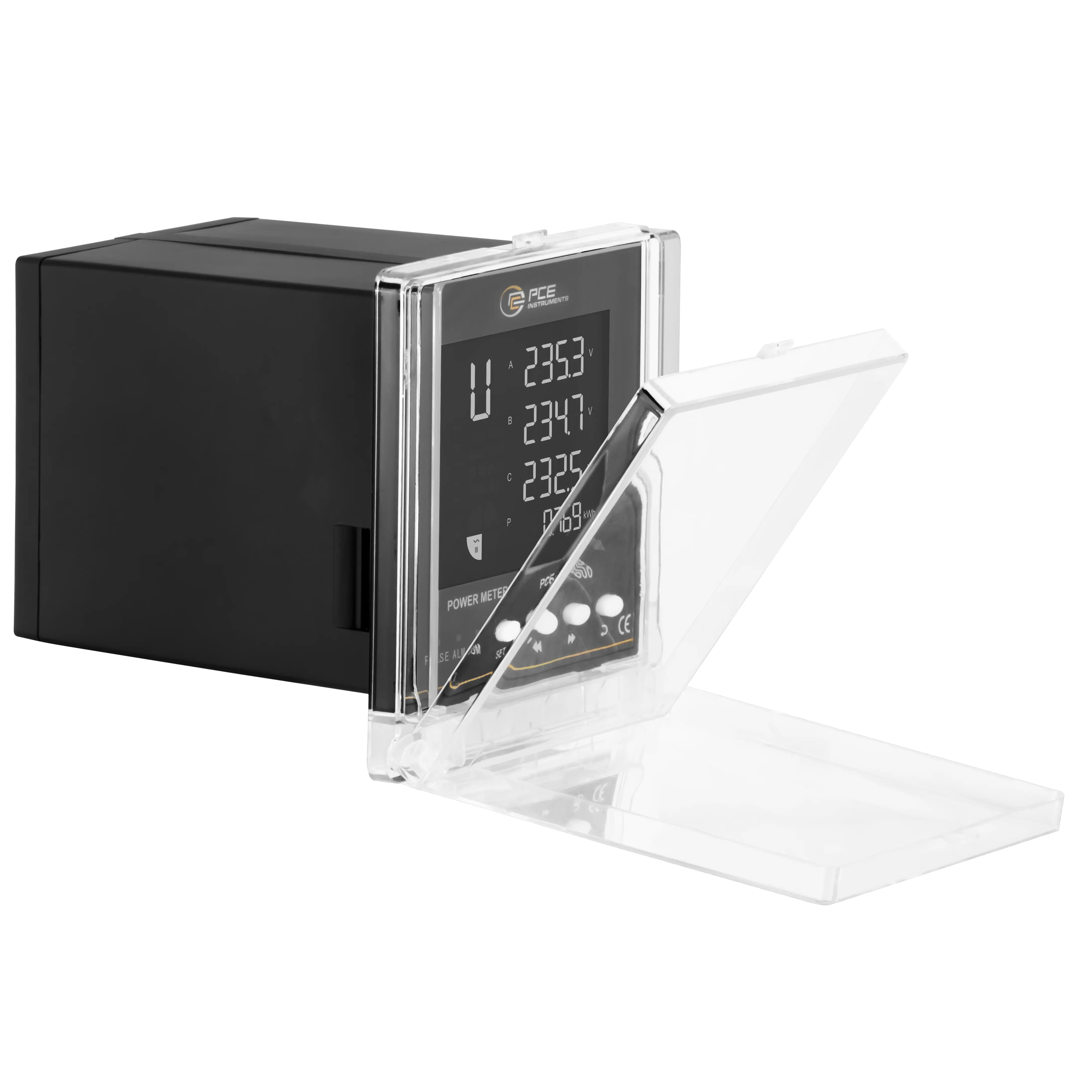

L'indicatore di corrente è predisposto per l'installazione a pannello con foro di 96 x 96 mm. La consegna include una copertura trasparente che si può applicare sulla parte anteriore per proteggere il dispositivo da polvere e umidità. Oltre alle numerose funzioni di misurazione, l'indicatore di corrente offre funzioni di allarme. Un'alimentazione elettrica stabile è una priorità assoluta per qualsiasi operatore di rete. Per evitare fluttuazioni della qualità dell'energia e guasti, è necessario adattare e ottimizzare la regolazione, il controllo e l'automazione della rete.

Caratteristiche

- Tensione AC: 30 ... 264 V
- Corrente AC diretta: 0,025 mA ... 5 A
- Contatore di energia

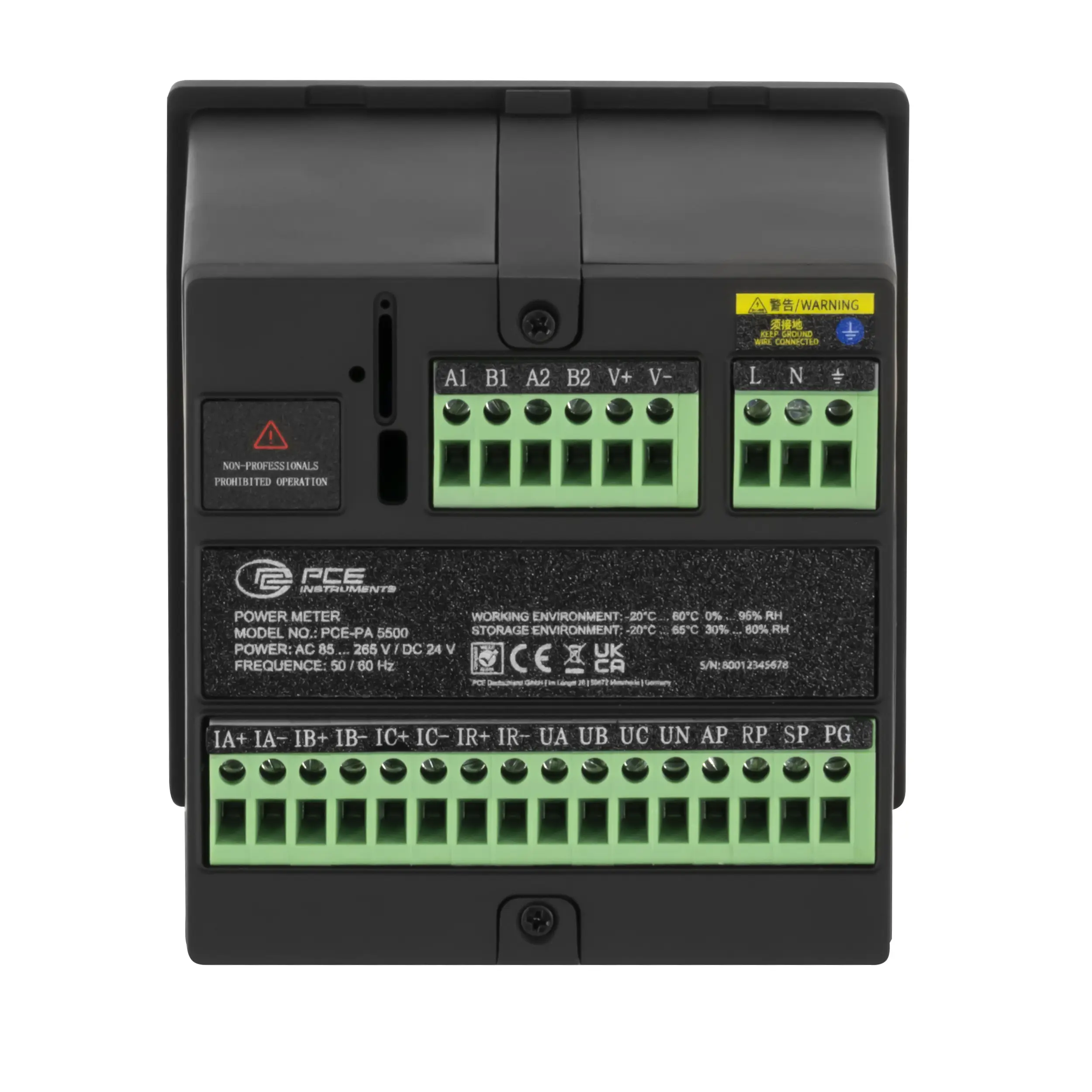

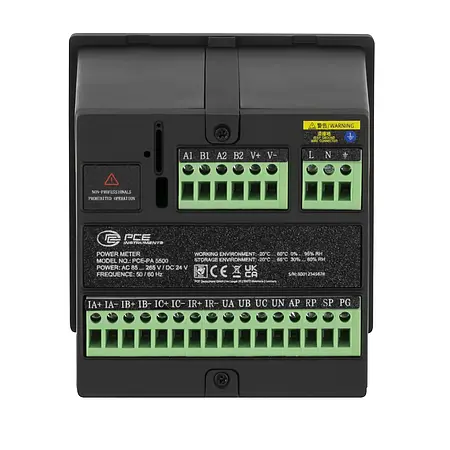

- Interfaccia Modbus RS-485
- Classe di precisione: 0,5

Specifiche tecniche

Tensione alternata AC
Range di misura	30 ... 264 V
Risoluzione	0,1 V
Precisione	0,5%
Sovraccarica	1.500 V AC in continuo 2.500 V AC, 50 ... 60 Hz per 1 minuto
Corrente alternata AC
Range di misura	0,025 ... 5 A
Risoluzione	0,01 A
Precisione	0,5%
Sovraccarica	10 volte il RMS per 1 secondo
Potenza attiva
Range di misura	0,75 ... 1.320 W
Risoluzione	0,01 W
Precisione	0,5%
Fattore di potenza
Range di misura	-1 ... +1
Risoluzione	0,001
Precisione	0,5%
Frequenza
Range di misura	45 ... 65 Hz
Risoluzione	0,01 Hz
Precisione	0,5%
Armoniche
Range di misura	1 ... 50
Range corrente	20 ... 100%
Range tensione	0,1 ... 100%
Altre specifiche
Sfasamento	0 ... 359.9°
Display - Tipo	LCD con retroilluminazione
Dimensione del display	3,4"
Lingua del menù	Inglese
Interfaccia	RS-485
Normative	IEC 62053-22 / GB/T18215.322-2008 / IEC61010-1
Grado di protezione	IP20
Alimentazione	100 ... 260 V AC / circa 5 W
Batteria	1 x Batteria al litio da 3 V, tipo CR1225
Capacità della batteria	50 mAh
Condizioni operative	-20 ... 60 °C / 0 ... 95% U.R.
Condizioni di stoccaggio	-20 ... 65 °C / 30 ... 80% U.R.
Dimensioni installazione su pannello	96 x 96 mm
Profondità	110 mm
Peso	474 g

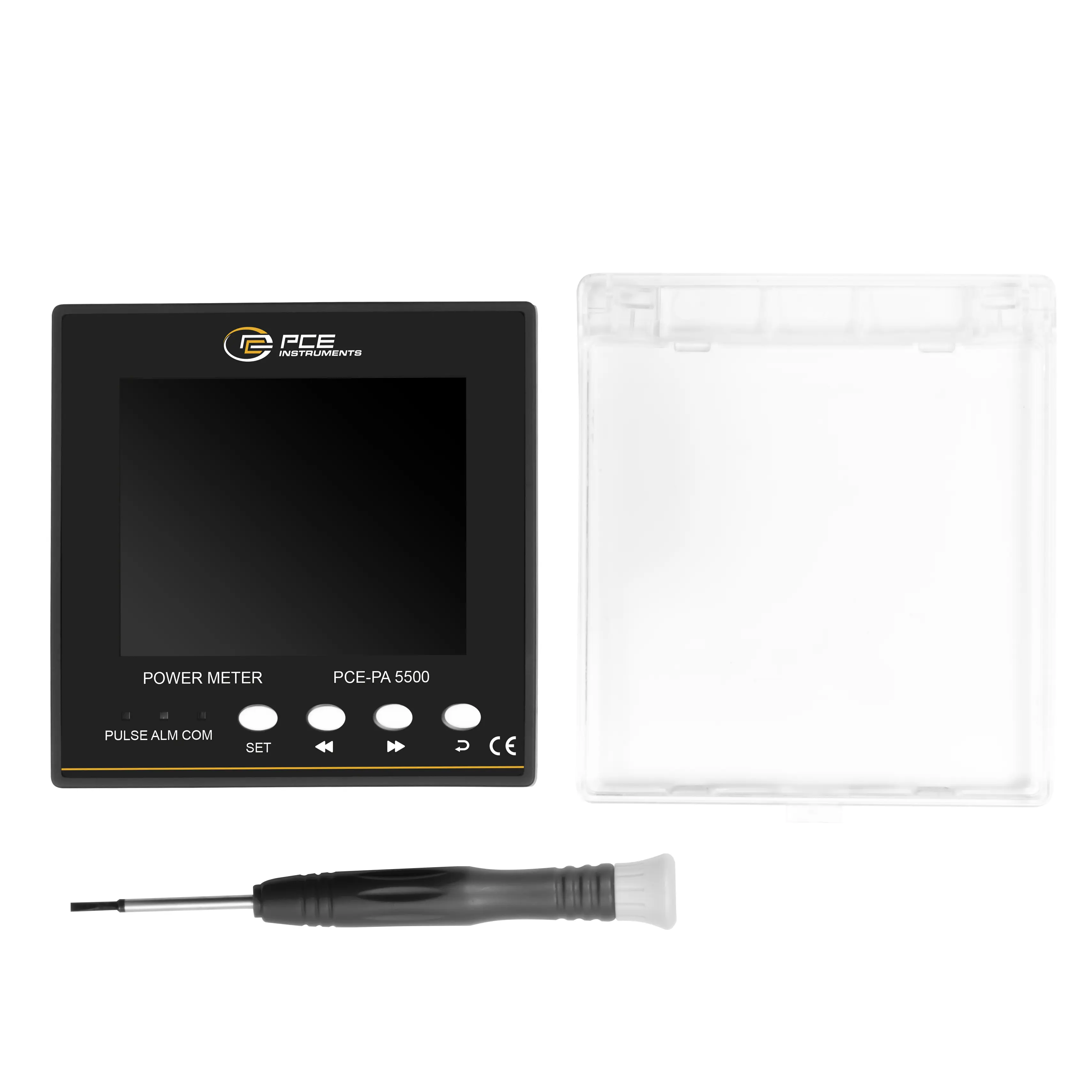

Contenuto

1 x Indicatore di corrente PCE-PA 5500
1 x Coperchio frontale transparente
1 x Cacciavite
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)
