Indicatore di livello PCE-SLS 20

Codice articolo: PCE-SLS 20
GTIN (EAN): 4250348723086
431,80 €
526,80 €
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
:
4250348723086
PCE-SLS 20
Tempi di consegna: Disponibile su ordinazione
Il prezzo base viene ricalcolato moltiplicato per la lunghezza del cavo.

Descrizione

Sensore di livello idrostatico con membrana ceramica / Range fino a 200 mH2O / Uscita 4-20 mA o 0-10 V / Precisione: ±0,35%
L'indicatore di livello in acciaio inox è ideale per misurazione del livello nei processi. L'indicatore di livello è particolarmente adatto per la misurazione del livello delle acque reflue, di sostanze sporche o con viscosità elevata. L'indicatore di livello in acciaio inox utilizza una cella di misurazione ceramica capacitiva e determina il livello nei depositi attraverso la pressione. Grazie alla sua elevata precisione di ±0,35% del fondo scala, l'indicatore di livello in acciaio inox è adatto anche per basse altezze di riempimento.

Pertanto, il range di misura dell'indicatore di livello in acciaio inox va da 0...0,4 mH2O fino a 0...200 mH2O. Questo corrisponde a una pressione da 40 mBar a 20 Bar. L'indicatore di livello in acciaio inox trasmette il valore misurato come segnale analogico di 4-20 mA o 0-10 V. Grazie a questo è possibile collegare l'indicatore di livello in acciaio inox a qualsiasi dispositivo di analisi dei processi.

Caratteristiche

- Pressione nominale fino a 200 mH2O
- Precisione: ±0,35% del fondo scala
- Diametro: Ø39,5 mm
- Adatto alla produzione di acqua potabile
- Sensore ceramico
- Può essere utilizzato per fluidi inquinati e viscosi

Specifiche tecniche

Pressione nominale Livello riempimento Overrange
0,04 Bar 0 ... 0,4 mH2O 2 Bar
0,06 Bar 0 ... 0,6 mH2O 2 Bar
0,1 Bar 0 ... 1 mH2O 4 Bar
0,16 Bar 0 ... 1,6 mH2O 4 Bar
0,25 Bar 0 ... 2,5 mH2O 6 Bar
0,4 Bar 0 ... 4 mH2O 6 Bar
0,6 Bar 0 ... 6 mH2O 8 Bar
1 Bar 0 ... 10 mH2O 8 Bar
1,6 Bar 0 ... 16 mH2O 15 Bar
2,5 Bar 0 ... 25 mH2O 25 Bar
4 Bar 0 ... 40 mH2O 25 Bar
6 Bar 0 ... 60 mH2O 35 Bar
10 Bar 0 ... 100 mH2O 35 Bar
16 Bar 0 ... 160 mH2O 45 Bar
20 Bar 0 ... 200 mH2O 45 Bar
Precisione (selezionabile) ≤ ±0,35% F.S. (standard)
≤ ±0,25% F.S. (opzionale)
Segnale di uscita (selezionabile) 4 ... 20 mA (2 fili)
0 ... 10 V (3 fili)
Carico Rmax = [(UB – UB min) / 0,02 A] Ω
Effetti di influenza Potenza ausiliare: 0,05% F.S. / 10 V
Carico: 0,05% F.S. / kΩ
Stabilità a lungo termine ≤ ±0,1% F.S. / anno in condizioni di riferimento
Tempo di attivazione 700 ms
Tempo di risposta medio ≤ 200 ms
Tempo di risposta massimo 380 ms
Frequenza di campionamento 5 Hz
Errore di temperatura ≤ ±1% F.S. (-20 ... +80 °C)
Resistenza al cortocircuito Permanente
Protezione contro l'inversione di polarità    Non provoca danni, ma non ha funzione
Protezione anti fulmine 2 fili: integrato
3 fili: senza
Cavo di collegamento (selezionabile) PVC ( -5 ... +70 °C) grigio Ø7,4 mm
PUR (-25 ... +70 °C) nero Ø7,4 mm
FEP 4 (-25 ... +70 °C) nero Ø7,4 mm
TPE-U (-25 ... +125 °C) blu Ø7,4 mm
Cavo schermato con tubo dell'aria integrato come riferimento alla pressione dell'aria ambiente. Le sonde a immersione libere con cavi in FEP non devono essere utilizzate se si prevedono effetti di processi ad alta carica.
Struttura Acciaio inox 1.4404
Guarnizioni (selezionabile) FKM
EPDM
FFKM
Membrana di separazione (selezionabile) Ceramica Al2O3 96%
Ceramica Al2O399,9%
Potenza massima assorbita 21 mA
Sostanze Acqua
Acque reflue
Combustibili e petrolio
Aree di utilizzo Produzione di acqua potabile
Impianti di trattamento delle acque reflue
Trattamento delle acque
Monitoraggio del livello dei serbatoi aperti
Stoccaggio di carburante
Batterie di serbatoi
Impianti di biogas
Condizioni operative -25 ... +125 °C
Condizioni di stoccaggio -40 ... +40 °C

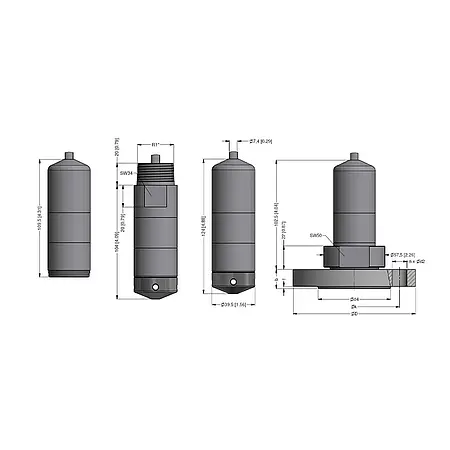

Dimensioni Ø39,5 mm x 124 mm
Peso Circa 400 g (senza cavo)

Contenuto

1 x Indicatore di livello PCE-SLS 20, secondo configurazione selezionata
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)
