Isolatore di segnale PCE-P17G00E0

Codice articolo: PCE-P17G000

GTIN (EAN): 4250348710574

Descrizione

Isolatore di segnale per la separazione galvanica dei segnali / Loop di alimentazione / Solo 6 mm di larghezza / Montaggio su guida DIN / Specifico per PCE-P18

L'isolatore di segnale PCE-P17G00E0 si usa per la separazione galvanica dei segnali. L'isolatore di segnale separa per esempio masse collegate insieme. Molte volte, nei convertitori o nei trasformatori senza separatore di segnale, le masse sono collegate tra loro e questo comporta errori nella misura poichè i segnali si sovrappongono. L'isolatore di segnale PCE-P17G00E0 evita questo tipo di problema. L'isolatore di segnale PCE-P17G00E0I può essere utilizzato per entrambi i segnali di corrente del PCE-P18 oppure può inviare i segnali al PCE-KD5, dove vengono trattati i segnali separati dall'isolatore di segnale PCE-P17G00E0 .

Caratteristiche

- Separazione galvanica dei segnali
- Loop di alimentazione
- Montaggio ridotto
- Installazione su profilati DIN
- Filtra segnali ad alta frequenza
- Costruzione semplice

Specifiche tecniche

Segnale di ingresso	Corrente 0/ 4-20 mA
Corrente di reazione	Circa 150 µA
Ingresso corrente max.	40 mA
Segnale di uscita	0 ... 20 mA ... (4 ... 20 mA)
Carica (RLOAD)	0 ... 100 Ω (max. 500 Ω)
Diametro del cavo	0,2 mm² ... 2,5 mm² (AWG24-12)
Larghezza di montaggio	6,2 mm
Peso	80 g
Condizioni operative	-20 ... + 65 °C / <95% senza condensa

Contenuto

1 x Isolatore di segnale PCE-P17G00E0
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)

Documenti / Downloads

Datasheet

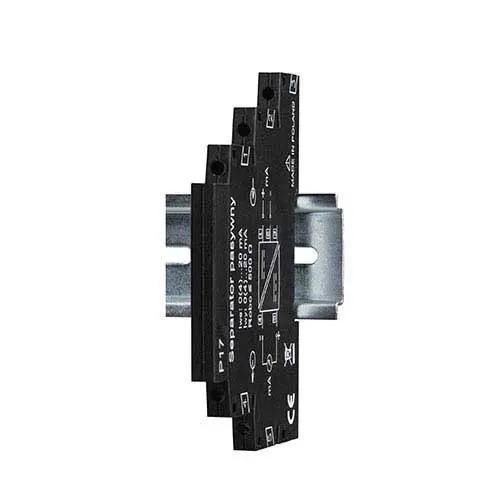

Immagine del separatore galvanico

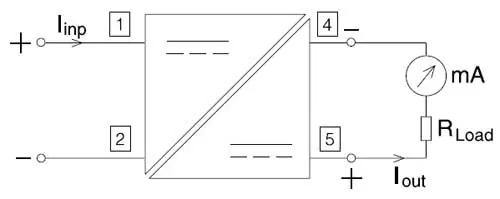

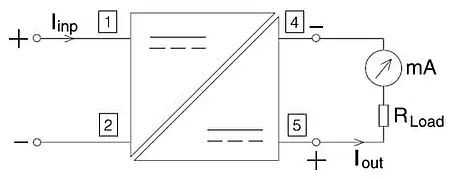

Schema di connessione del Immagine del separatore galvanico

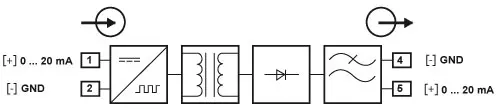

Schema di funzionamento del Immagine del separatore galvanico
