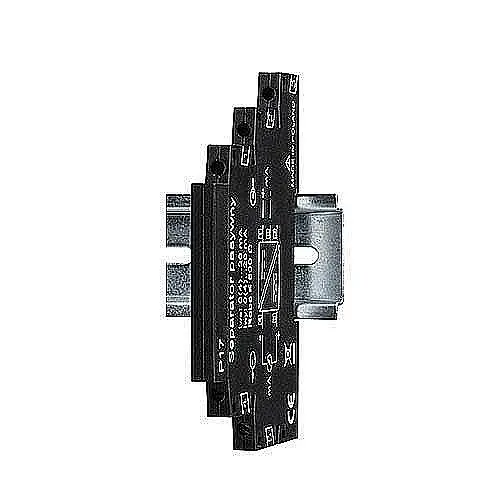

Isolatore di segnale PCE-P17I

Codice articolo: PCE-P17I

GTIN (EAN): 4250348710574

Descrizione

Isolatore di segnale per l'isolamento galvanico di segnali da 0 ... 20 mA / Loop di alimentazione / Larghezza solo 6 mm / Montaggio su guida DIN / Specifico per PCE-P18

L'isolatore di segnale PCE-P17I è utilizzato per la separazione galvanica dei segnali. Ad esempio, l'isolatore di segnale separa le masse collegate. Spesso, nei convertitori o nei trasformatori di strumenti senza isolatore di segnale, le masse sono collegate. Ciò comporta errori di misura, perché i segnali si sovrappongono. L'isolatore di segnale evita questo problema. L'isolatore di segnale viene spesso utilizzato per utilizzare entrambi i segnali di corrente del PCE-P18. In combinazione, l'isolatore di segnale può inviare i segnali di misura al PCE-KD5. Qui, i segnali separati dall'isolatore di segnale PCE-P17I vengono trattati in modo pulito.

Caratteristiche

- Isolamento galvanico dei segnali 0 ... 20 mA
- Loop di alimentazione
- Larghezza di montaggio ridotta
- Montaggio su guida DIN
- Filtrazione dei segnali di disturbo ad alta frequenza
- Struttura semplice

Specifiche tecniche

Segnale di ingresso	0 ... 20 mA (4 ... 20 mA)
Corrente di reazione	Circa 150 µA
Ingresso massimo corrente	40 mA
Segnale di uscita	0 ... 20 mA ... (4 ... 20 mA)
Carico (RLOAD)	0 ... 100 Ω (max. 500 Ω)
Diametro del cavo	0,2 mm² ... 2,5 mm² (AWG24-12)
Larghezza di montaggio	6,2 mm
Peso	80 g
Condizioni operative	-20 ... + 65 °C / <95% senza condensa

Contenuto

1 x Isolatore di segnale PCE-P17I
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)

Documenti / Downloads

Datasheet

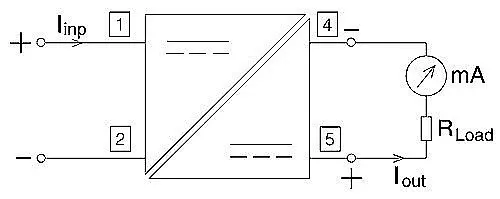

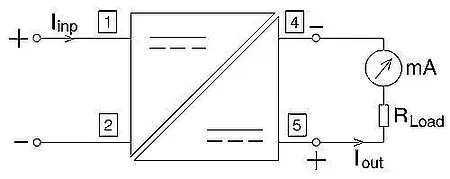

Connessioni

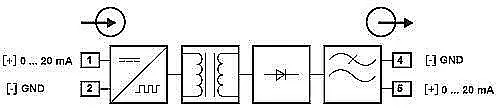

Schema di funzionamento
