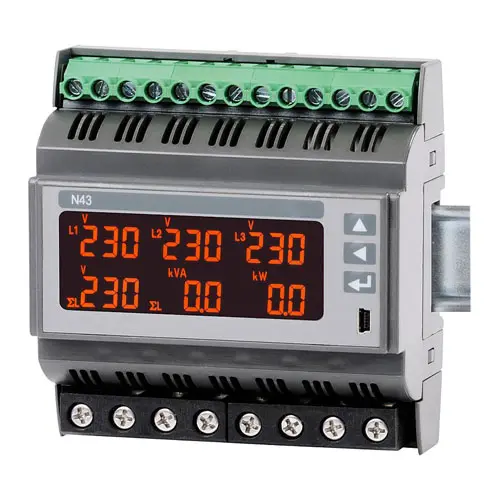

Misuratore su guida DIN PCE-N43

Codice articolo: PCE-N43
GTIN (EAN):
324,90 €
396,38 €
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
PCE-N43
Tempi di consegna: 10-15 giorni

Descrizione

Misuratore su guida DIN in conformità con la normativa ISO 50001 / Misura diretta della corrente fino a 63A / Interfaccia Modbus / Misurazione e visualizzazione di : corrente, tensione, potenza, fattore di potenza, angolo di fase...
Il misuratore su guida DIN PCE-N43 misura direttamente la corrente fino a 63A, questo permette di collegare il misuratore su guida DIN accanto alla distribuzione principale. Naturalmente, la misurazione di correnti più elevate è possibile tramite dei trasformatori di corrente. Il misuratore su guida DIN PCE-N43 misura tutti i parametri rilevanti della rete come corrente, tensione, potenza, etc. Il misuratore su guida DIN PCE-N43 è ideale per rispettare lo standard di gestione dell'energia ISO 50001. Oltre alla visualizzazione diretta dei parametri misurati, questi possono essere trasferiti tramite Modbus, pertanto è possibile memorizzare tali dati.

Caratteristiche

- Misura diretta della corrente fino a 63A
- Misurazione della U, I, M, P, Q, S, PF...
- Montaggio su guida DIN
- Funzione di allarme
- Conforme alla normativa ISO 50001
- Uscita a impulsi per energia attiva
- Facile da usare
- Display LCD retroilluminato
- Facile da installare
- Interfaccia RS485 Modbus

Specifiche tecniche

Ingresso Range di visualizzazione    Range di misura Precisione
Corrente
1 A 0,00 ... 1200 A 0,005 ... 1,2 A AC ±0,5% del range di misura
5 A 0,00 ... 60000 A 0,025 ... 6 A AC
63 A 0,10 ... 63 A 0,10 ... 76 A
Tensione L-N
57,7 V 2,8 ... 70,0 kV 2,8 ... 70 V AC ±0,5% del valore misurato
230 V 0,0 ... 1,012 MV 10 ... 276 V AC
290 V 0,0 ... 1,200 MV 14 ... 348 V AC
Tensione L-L
100 V 5,00 ... 120 kV 5 ... 120 V AC ±0,5% del valore misurato
400 V 0,0 ... 1,752 MV 20 ... 480 V AC
500 V 0,0 ... 2,000 MV 25 ... 600 V AC

Frequenza 47,0 ... 63,0 Hz 47,0 ... 63,0 Hz ±0,5% del valore misurato
Potenza attiva -9999 ... 999 MW -1,52 kW ... 1,52 kW    ±1% del range di misura
Potenza reattiva -9999 ... 999 MVAR -1,52 ... 1,52 MVAR ±1% del range di misura
Potenza apparente 0,00 VA ... 999 MVA 1,0 VA ... 1,52 VA ±1% del range di misura
Fattore di potenza PF    -1 ... 1 -1 ... 1 ±1% del range di misura
Tan φ -1,2 ... 1,2 -1,2 ... 1,2 ±1% del range di misura
Specifiche tecniche generali
Uscite relè 3 x contatti normalmente aperti / max. 250V AC / 0,5 A
Uscita a impulsi potenza attiva 1 x O/C (NPN)
Interfaccia RS485 Modbus RTU 8N2 / 8E1 / 8 O1 / 8N1
Baud rate 4800 / 9600 / 19200 / 38400 bit/s
Display LCD retroilluminato
Tensione di alimentazione da L3 85 ... 253 V AC/DC - 20 ... 40 V AC/DC
Condizioni operative -20 ... 55 ºC / 25 ... 95% U.R.
Condizioni di stoccaggio -30 ... 70ºC / senza condensa
Sicurezza elettrica EN 61010-1
Dimensioni 105 x 110 x 60 mm
Montaggio Guida DIN
Peso 300 g
Grado di protezione IP20

Contenuto

1 x Misuratore su guida DIN PCE-N43
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)
