Tester VDE

Consigli per l'acquisto di un tester VDE

L'abbreviazione VDE sta per Verband der Elektrotechnik Elektronik und Informationstechnik (Associazione per le tecnologie elettriche, elettroniche e informatiche). Questa associazione si è prefissata il compito di riunire sotto un unico tetto la ricerca, la definizione degli standard, i test e le certificazioni, nonché la consulenza applicativa per le aree tecniche sopra citate. Attualmente esistono circa 3.500 norme e standard VDE. Molte di queste norme perseguono l'obiettivo di garantire che persone e cose non siano messe in pericolo da dispositivi o sistemi elettrotecnici. Per evitare malfunzionamenti, lesioni e incendi, è necessario osservare e controllare i requisiti di sicurezza specificati. Per poter effettuare le prove e le misurazioni specificate, sono necessari tester VDE adeguati come strumenti di misura.

Gli standard di base VDE per i test di sicurezza di sistemi, dispositivi e macchine elettriche comprendono:

- DIN VDE 0100-600 per l'installazione di sistemi a bassa tensione con Parte 6: Test
- DIN VDE 0105-100 per il funzionamento degli impianti elettrici
- VDE 0701 o DIN EN 50678 per la verifica delle misure di protezione dopo la riparazione di apparecchiature elettriche
- VDE 0702 o DIN EN 50699 per il collaudo ripetuto di apparecchiature elettriche e
- VDE 0113-1 o DIN EN 60204-1 per la sicurezza dell'equipaggiamento elettrico delle macchine

Uno standard VDE separato regola i requisiti dei dispositivi da utilizzare come apparecchiature di prova VDE per testare le misure di protezione delle apparecchiature elettriche. Questa è la parte 16 della VDE 0413 (anche DIN EN 61577-16 o IEC 61557).

La norma VDE 0413-16 specifica i requisiti delle apparecchiature di misura e prova utilizzate per verificare le misure di protezione degli apparecchi elettrici secondo la norma IEC 62638 o degli apparecchi elettromedicali secondo la norma IEC 62353. Le specifiche dello standard mirano a garantire che i risultati delle misurazioni siano comparabili, che l'utente del dispositivo di prova non sia messo in pericolo e che il dispositivo da testare sia sottoposto solo a sollecitazioni minime durante la prova.

Tester VDE per prove e misurazioni durante il collaudo di impianti elettrici.

Per i test iniziali e ripetuti delle installazioni elettriche secondo le norme DIN VDE 0100-600 e DIN VDE 0105-100, sono necessari dispositivi di misurazione e prova per vari test e misurazioni. Un dispositivo adatto alle prove o alle misurazioni prescritte è chiamato dispositivo di prova VDE. La denominazione di tester VDE o tester VDE può essere utilizzata sia per un tester da campo rotante, che non offre ulteriori funzioni di controllo, sia per un tester da installazione, con il quale è possibile coprire l'intera gamma di test e misure.

I test sugli impianti elettrici comprendono:

- verificare il corretto funzionamento dell'impianto elettrico
- collaudare i dispositivi di sicurezza, protezione e monitoraggio
- determinare il senso di rotazione delle prese trifase
- controllare il senso di rotazione dei motori e
- il controllo funzionale del sistema tecnologico dell'edificio

Per garantire la sicurezza delle installazioni elettriche, è necessario misurare anche i seguenti valori con un dispositivo di prova VDE adeguato:

- l'intensità di corrente per i dispositivi di protezione contro le sovracorrenti
- la resistenza del loop
- la corrente di cortocircuito
- la resistenza dell'isolamento con e senza carichi elettrici

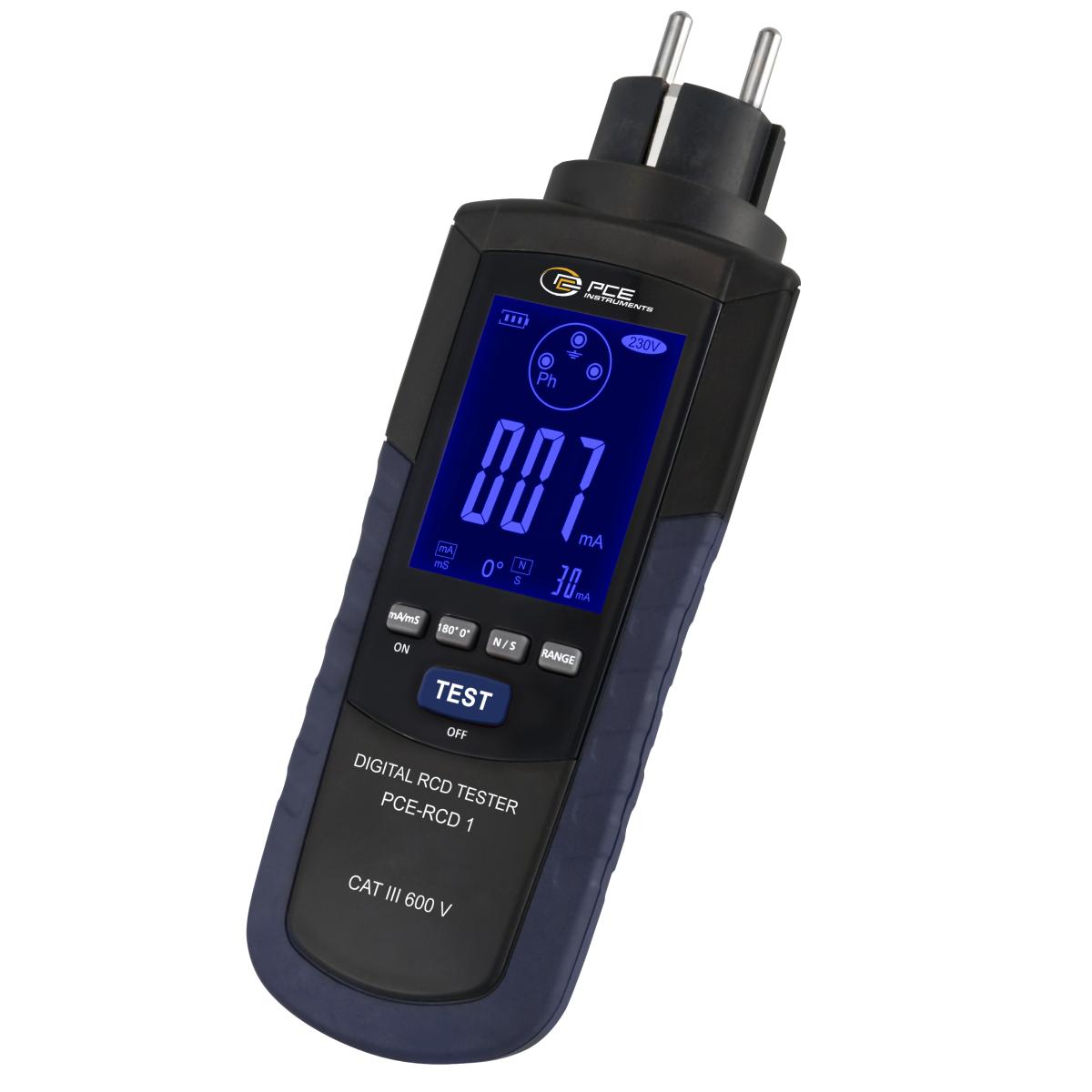

- le intensità di corrente per l'intervento dell'interruttore differenziale
- la tensione di contatto
- la resistenza del conduttore di protezione
- la resistenza di messa a terra
- la continuità del legame equipotenziale

I risultati delle prove e delle misurazioni vengono registrati in un rapporto di prova e di misurazione dell'impianto elettrico. Alcuni tester VDE di alta qualità offrono un supporto diretto nella procedura di test e nella creazione dei protocolli mediante speciali funzioni di menu e software di valutazione. I dati di misura possono essere trasferiti direttamente ai protocolli creati con il software di valutazione e integrati con informazioni aggiuntive. Di norma, un tester VDE di questo tipo è dotato di una tecnologia di misurazione tale da poter essere utilizzato per eseguire e documentare la maggior parte dei controlli sui sistemi elettrici collegati monofase o trifase.

Tester VDE per prove e misurazioni durante il collaudo di apparecchiature elettriche

Non solo gli impianti elettrici, ma anche i dispositivi ad essi collegati devono soddisfare elevati standard di sicurezza e funzionare in modo sicuro, in modo da non danneggiare né le persone né i beni materiali. Le norme VDE 0701 e 0702 definiscono la procedura e i singoli test per il controllo delle apparecchiature elettriche.

Questi includono
- Ispezione visiva per individuare eventuali danni esterni
ù - la misurazione dei parametri rilevanti per la sicurezza con un dispositivo di prova VDE adeguato
- il test funzionale dell'apparecchiatura e infine
- documentazione ed etichettatura dell'apparecchiatura testata

Le unità che non presentano le caratteristiche richieste non possono più essere utilizzate. Devono essere scartati e riparati o smaltiti. Le seguenti misure e verifiche vengono effettuate con il tester VDE:

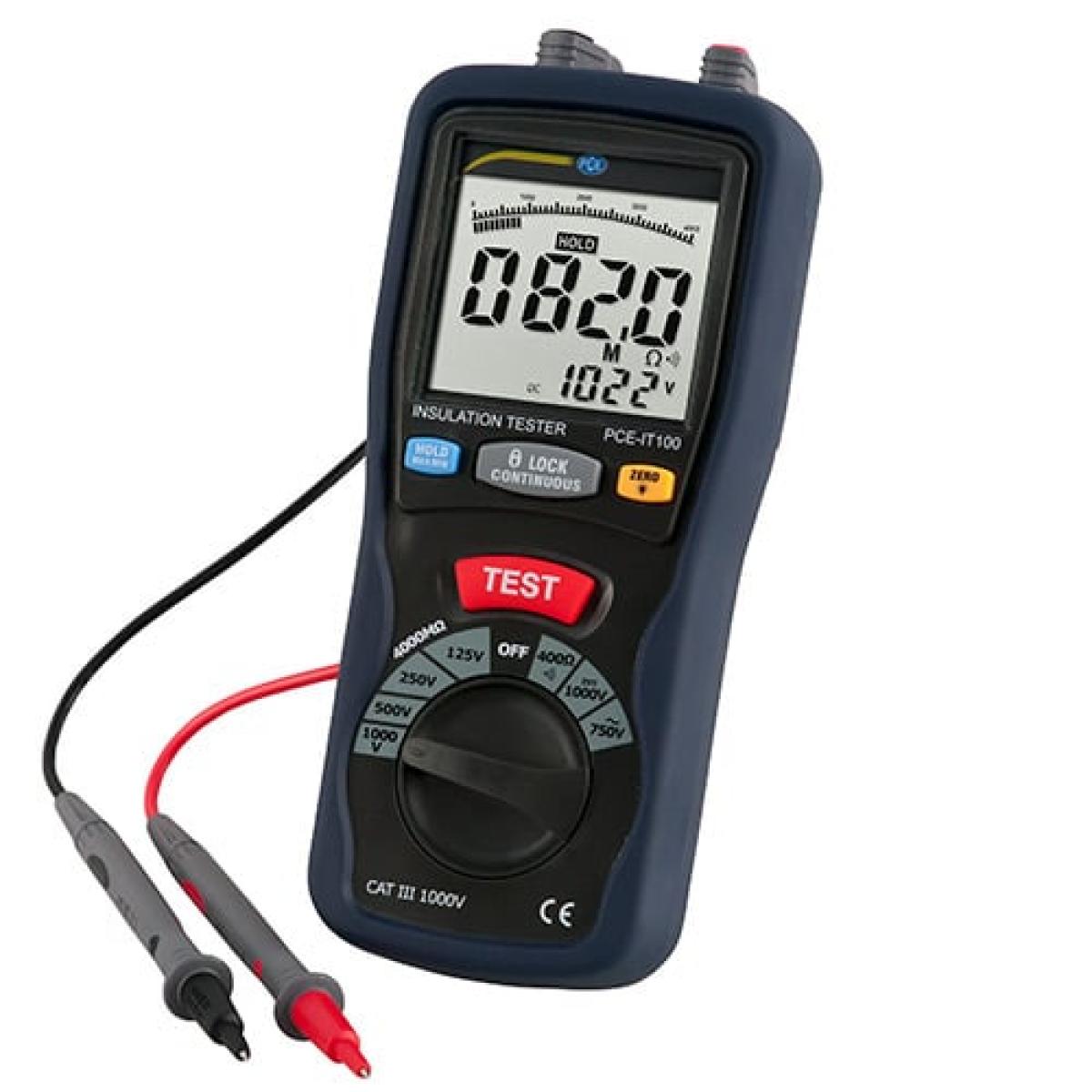

Resistenza all'isolamento
La misurazione della resistenza di isolamento fa parte delle misure di protezione contro le scosse elettriche. La tensione di misura abituale è di 500 volt CC. Per i circuiti a bassa tensione, può essere ridotto a 250 o 100 volt. Il dispositivo di prova VDE utilizzato deve consentire di modificare la tensione di prova. I valori limite di sicurezza 0,25 MΩ, 1 MΩ e 2 MΩ specificati in VDE 0701 e VDE 0702 significano che in questa condizione non è possibile alcun flusso pericoloso. Tuttavia, l'isolamento affidabile deve avvenire a valori compresi tra 5 MΩ, 10 MΩ, 20 MΩ e oltre. Le resistenze di isolamento inferiori a 5 MΩ indicano difetti di isolamento le cui cause devono essere chiarite. In ogni caso si misura quanto segue:

- la resistenza dell'isolamento di base tra le parti toccabili e conduttrici e i nuclei attivi che trasportano la corrente
- la resistenza dell'isolamento di base tra i componenti a bassissima tensione di sicurezza e gli elementi conduttivi toccabili
- la resistenza dell'isolamento tra il conduttore di protezione e i conduttori attivi di corrente
- la resistenza dell'isolamento protettivo tra gli elementi a bassissima tensione di sicurezza e le parti a tensione di rete

Il pre-test di sicurezza
Nel caso di un tester VDE con funzione di pre-test di sicurezza, i conduttori esterni, neutri e di protezione vengono collegati al tester e testati. Se il tester VDE emette un avviso ottico o acustico, non è possibile applicare la tensione di prova perché è presente un grave difetto di isolamento.

Corrente del conduttore di protezione / corrente di dispersione sostitutiva
La corrente del conduttore di protezione può essere misurata solo dopo aver verificato con successo la resistenza dell'isolamento. Dopo aver acceso il carico da testare, si misura l'intensità di corrente sul suo conduttore di protezione. Il valore non deve superare i valori specificati. In alternativa, la corrente di dispersione sostitutiva può essere misurata sull'utenza spenta. In questo caso, il tester VDE applica una corrente di prova al conduttore esterno e al neutro e misura se ciò provoca il passaggio di corrente nel conduttore di protezione.

La corrente di contatto
Per gli apparecchi elettrici semplici senza conduttore di protezione, il tester VDE misura se le parti metalliche toccabili dell'apparecchio trasportano corrente.

La resistenza del conduttore di protezione
Negli apparecchi alimentati a tensione di rete, il conduttore di protezione è uno dei dispositivi di sicurezza più importanti. Tutti i componenti elettricamente conduttivi dell'apparecchio che possono essere toccati devono essere collegati al conduttore di protezione, che deve dissipare in modo affidabile la corrente. Quando si misura la resistenza del conduttore di protezione, il tester VDE applica una corrente di prova al conduttore di protezione. Il test ha lo scopo di dimostrare che il conduttore di protezione non viene interrotto e presenta una resistenza così bassa da scaricare in modo sicuro le eventuali correnti di guasto che si verificano.

I tester VDE appositamente attrezzati sono spesso utilizzati per il regolare collaudo completo delle apparecchiature elettriche nelle aziende. Questi non solo semplificano i test grazie a procedure di prova memorizzate, ma facilitano anche l'inventario e la documentazione delle apparecchiature testate grazie a database memorizzati e sistemi di codifica dei punti.
