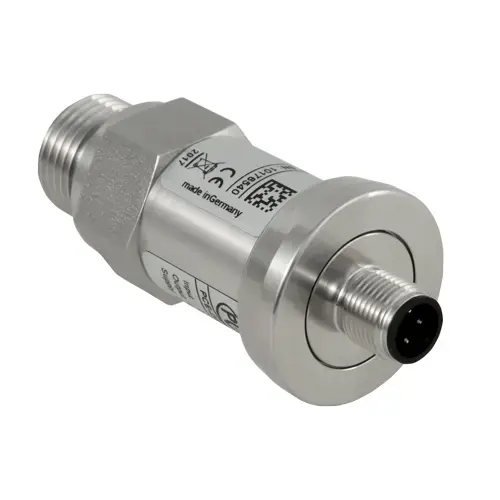

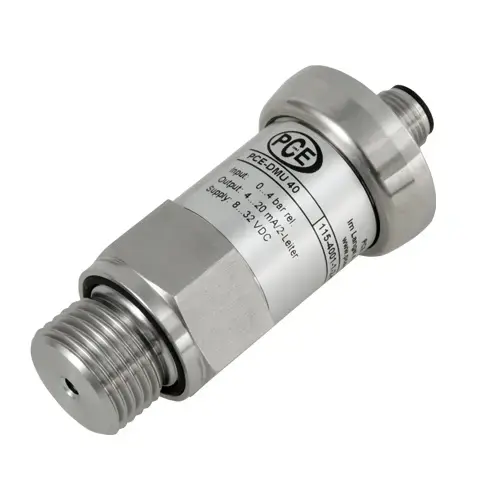

Trasduttore di pressione PCE-DMU 40

Codice articolo: PCE-DMU 40

GTIN (EAN):

576,90 €

Prezzo (esclusa IVA)

703,82 €

Prezzo (inclusa IVA)

Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)

Codice articolo

PCE-DMU 40

Tempi di consegna: 3-5 giorni (fine esaurimento scorte)

Tipo di pressione

Assoluta da 0,4 bar

Range di misura

Uscita

Precisione

Connessione elettrica

Filettatura connessione

Domande / Richieste

Descrizione

Trasduttore di pressione fino a 600 bar / Diversi tipi di collegamento / Uscita 0/4 ... 20 mA o 0 ... 10 V / Membrana ceramica

Il trasduttore di pressione PCE-DMU 40 può essere utilizzato per misurare la pressione relativa e assoluta. Il trasduttore di pressione può essere utilizzato per carburanti, oli, ossigeno, acqua. Il suo diaframma metallico in acciaio inox 1.4435 offre una buona resistenza alla corrosione in molti processi industriali. Il design modulare del trasduttore di pressione consente di combinare connessioni al processo, campi di pressione e varianti di connessione elettrica, soddisfacendo così quasi tutti i requisiti delle applicazioni industriali. Il trasduttore di pressione ha un'accuratezza dello 0,25% del campo di misura. Il diaframma di separazione è in acciaio inox.

Caratteristiche

- Uscita a 2 o 3 fili
- 0/4 ... 20 mA o 0 ... 10 V (selezionabile)
- Minimo range di misura: 0 ... 100 mbar
- Massimo range di misura: 0 ... 600 bar
- Precisione: 0,1% / 0,25% F.S.
- Membrana ceramica

Specifiche tecniche

Pressione nominale relativa in Bar	-1 ... 0	0,1	0,16	0,25	0,4	0,6	1	1,6	2,5	4	6
Pressione nominale assoluta in Bar	-	-	-	-	0,4	0,6	1	1,6	2,5	4	6
Sovrapressione in Bar	5	0,5	1	1	2	5	5	10	10	20	40
Pressione di rottura in Bar	7,5	1,5	1,5	1,5	3	7,5	7,5	15	15	25	50

Pressione nominale relativa/assoluta in Bar	10	16	25	40	60	100	160	250	400	600
Sovrapressione in bar	40	80	80	105	210	600	600	1000	1000	1000
Pressione di rottura in Bar	50	120	120	210	420	1000	1000	1250	1250	1800
Pressione negativa	-1 ... 0 Bar; sovraccarico: 4 bar; pressione di rottura: 7 bar
Resistenza al vuoto	P > 1 Bar: senza limitazioni

Segnale di uscita e alimentazione

2 fili 4 ... 20 mA: 8 ... 32 V DC
3 fili 0 ... 20 mA: 14 ... 30 V DC
3 fili 0 ... 10 V: 14 ... 30 V DC

Carico

2 fili : [(UB – UB min) / 0,02 A] Ω
3 fili corrente: 500 Ω
3 fili tensione: 10 kΩ

Specifiche tecniche generali

Precisione

±0,25% FS

Stabilità a lungo termine

<±0,1% FS

Tempo di risposta

2 fili: <10 ms
3 fili: < 3 ms

Sostanze

Carburanti, oli
Ossigeno
Acqua

Condizioni operative

Sostanza: -40 ... 125 °C
Ambiente: -40 ... 85 °C
Cuscinetto: -40 ... 100 °C

Collegamento pressione / struttura

Acciaio inox 1.4404

Giunto

FKM

Membrana di separazione

Acciaio inox 1.4435

Elemento di contatto con la sostanza

Collegamento di pressione, giunto, membrana di separazione

Contenuto

1 x Trasduttore di pressione PCE-DMU 40

ATTENZIONE: il dispositivo verrà configurato con le specifiche del cliente, è quindi ESENTE dal diritto di recesso!

Documenti / Downloads

Datasheet
