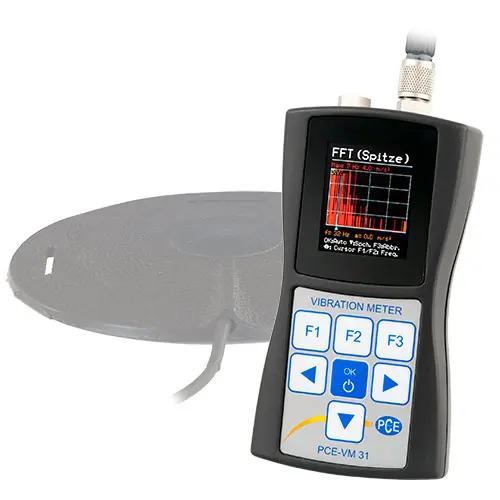

Accelerometro per corpo umano PCE-VM 31-WB

Codice articolo: PCE-VM 31-WB
GTIN (EAN):
3.699,90 €
4.513,88 €
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
PCE-VM 31-WB
Tempi di consegna: Disponibile su ordinazione

Descrizione

accelerometro per la misura delle vibrazioni trasmesse al corpo umano sul posto di lavoro / misura velocità, accelerazione e spostamento / supporto TEDS / memoria per 10.000 valori / interfaccia USB / funzionamento semplice
L'accelerometro PCE-VM 31-WB è stato progettato per analizzare le vibrazioni trasmesse al corpo umano sul posto di lavoro in base alla normativa ISO 2631. L'accelerometro dispone a questo scopo di un accelerometro triassiale. Con i corrispondenti sensori, è possibile effettuare le misure anche sui macchinari. L'accelerometro PCE-VM 31-WB misura i parametri di velocità, accelerazione e spostamento. È possibile effettuare anche una misura SEAT con il sensore corrispondente. L'accelerometro PCE-VM 31-WB dispone complessivamente di 4 ingressi Low-Power-IEPE con supporto TEDS (Transducer Electronic Data Sheet) per il collegamento dei sensori. L'accelerometro può indicare valori come l'intervallo RMS, la somma verticale o la dose delle vibrazioni. La memoria flash offre sufficiente spazio per memorizzare fino a 10.000 valori e fino a 1.000 FFT. È possibile trasferire i dati a un PC tramite interfaccia USB per la loro analisi successiva, ad esempio con il programma Excel.

Caratteristiche

- Misura delle vibrazione su tutto il corpo
- Velocità, accelerazione, spostamento
- FFT a tre canali
- Supporto TEDS (Transducer Electronic Data Sheet)
- Memoria per 10.000 valori
- Interfaccia USB
- Costruzioni robusta
- Funzionamento semplice

Specifiche tecniche

Specifiche tecniche
Range di misura Sensore da 1 mV/(m/s²) Sensore da 10 mV/(m/s²)
Accelerazione 1100 m/s² 110 m/s²
Velocità 100 ... 10.000 mm/s
(1 kHz/1 Hz)
10 ... 1.000 mm/s
(1 kHz/1 Hz)
Spostamento (valori picco) 250 ... 15.000 µm
(5 Hz/250 Hz)
25 ... 1.500 µm
(5 Hz/250 Hz)
Risoluzione del display (1 / 10 mV/(m/s²))
Accelerazione 0,01 m/s²
Velocità 0,1 mm/s
Spostamento 1 µm
Range di linearità > 75 dB per errore di ±6 %
Rumore < 0,003 m/s²
Ingressi 4 ingressi Low-Power-IEPE; 0,7 mA / 17 V;
Supporto TEDS, IEEE1451.4, Template 25
Sensibilità del sensore 0,8 - 120 mV/(m/s²)
Funzioni vibrazione corpo umano
(Accelerazione)
RMS intervallo
Somma vettoriale RMS massimo (MTVV)
Dose delle vibrazioni (VDV)
Funzioni accelerazione, velocità, spostamento RMS
RMS massimo
Somma vettoriale
Valore picco
Valore picco massimo
Filtri Filtri di ponderazione: Wb, Wc, Wd, Wh, Wj, Wk, Wm
Senza ponderazione: 6,3 - 1259 Hz (H/A) / 0,4 - 100 Hz (G/K)
Accelerazione: 0,1 - 2000 Hz / 1 - 1000 Hz
Velocità: 1 - 100 Hz / 2 - 1000 Hz / 10 - 1000 Hz
Spostamento: 5 - 250 Hz
Analisi della frequenza (FFT) 125 linee per X/Y/Z, Spettro del picco di accelerazione,
3 - 240 / 6 - 480 / 12 - 960 / 24 - 1920 Hz
Memoria Flash 10.000 valori, 1.000 FFT con data, ora e commento
Display OLED a colori, 128 x 160 pixel
Interfaccia USB 2.0, full-speed, modalità CDC (porta COM virtuale), via cavo VM2x-USB
Alimentazione 3 x pile 1,5 V AAA (LR03) o batteria (HR03)
Condizioni operative -20 ... +60 °C, < 95% H.r.
Dimensioni 125 x 65 x 27 mm (senza collegamento)
Peso 140 g

Contenuto

Contenuto della spedizione
1 x Accelerometro PCE-VM 31-WB

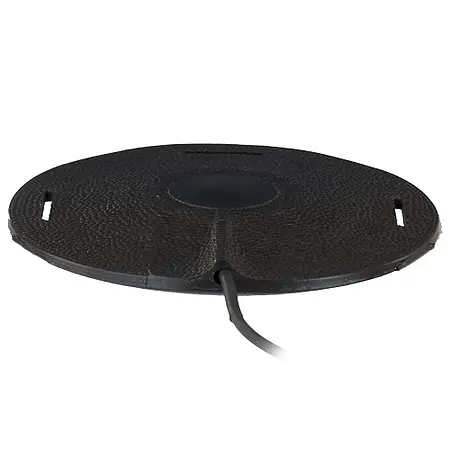

1 x Sensore triassiale corpo intero KB103SVD
1 x Cavo USB
3 x Pile
1 x Istruzioni d'uso
1 x Valigetta per trasporto
