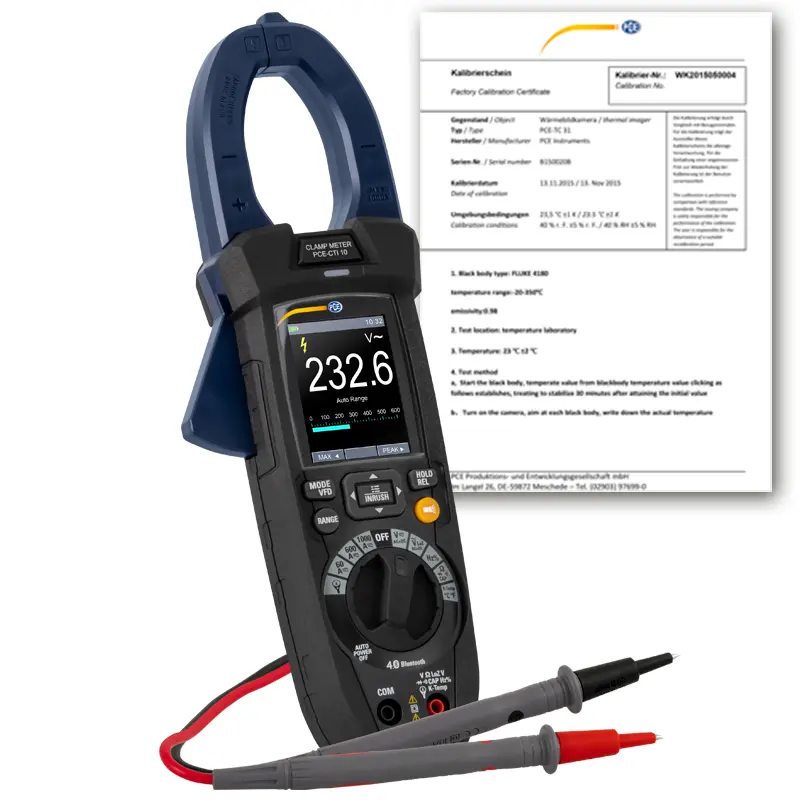

Amperometro PCE-CTI 10-ICA (Rapporto di taratura ISO incluso)

Codice articolo: PCE-CTI 10-ICA

GTIN (EAN): 4250348729576

Accessori

Pinza flessibile per corrente AC PCE-DM-CLAMP

89,90 €

Certificazione CAL-PCE-MU (Rapporto di taratura ISO)

80,00 €

Descrizione

Amperometro TRMS con Bluetooth 4.0 / Range di misura: 0 ... 1.500 V AC/DC / Espandibile fino a 3.000 A AC con pinza flessibile / Modalità VFD / Misurazione della corrente di avviamento / Rapporto di taratura ISO incluso

L'amperometro TRMS è il dispositivo ideale per misurare tensioni fino a 1.500 V AC/DC e correnti fino a 1.000 A AC/DC. L'amperometro misura la corrente in modo induttivo. A questo scopo, basta posizionare il cavo all'interno dell'amperometro TRMS, con il vantaggio di poter eseguire la misurazione mentre scorre la corrente. Ecco perchè questo amperometro TRMS viene utilizzato, ad esempio, per lavori di manutenzione negli impianti fotovoltaici. L'impianto fotovoltaico è composto da molte celle solari collegate in serie. Con questo amperometro TRMS è possibile misurare la corrente di ogni serie e limitare possibili guasti.

Oltre a misurare la tensione e la corrente convenzionali, l'amperometro TRMS misura anche la corrente di avviamento. La corrente di avviamento è una corrente particolarmente elevata al momento della messa in moto. Queste correnti vengono generate all'avvio di un motore, come i sistemi di ventilazione o l'illuminazione dello stadio. La misurazione con l'amperometro TRMS è molto importante per il dimensionamento della linea di alimentazione e dei fusibili. I convertitori di frequenza emettono la tensione sul lato primario con una frequenza e un'ampiezza cambiate sul lato secondario. Con l'amperometro TRMS e la funzione di misura VFD (Variable Frequency Driver) è possibile misurare frequenze tra 45 Hz ... 1 kHz.

L'amperometro TRMS è dotato di un'interfaccia integrata Bluetooth 4.0, con cui è possibile collegare l'amperometro TRMS a un terminale Android o iOS. La app gratuita "Meterbox Pro" consente di visualizzare i valori dell'amperometro TRMS e archiviarli per analizzarli successivamente.

Con la funzione di registrazione dati l'amperometro è in grado di memorizzare i valori di misura in un range che si può impostare liberamente. Al termine della misurazione sarà possibile visualizzare i valori in forma grafica sull'amperometro TRMS. L'amperometro permette di leggere ogni singolo punto di misura. La memoria dell'amperometro TRMS ha 16 gruppi e una memoria totale per 100.000 valori. I dati vengono memorizzati nell'amperometro TRMS con data e ora.

È possibile ampliare l'amperometro TRMS con una pinza flessibile opzionale. La pinza aggiuntiva è flessibile e può quindi essere adattata al lavoro da eseguire. Con la pinza flessibile opzionale è possibile eseguire misure di corrente fino a 3.000 A AC. La pinza flessibile si collega all'ingresso di tensione dell'amperometro TRMS. L'amperometro TRMS converte il valore di tensione in un valore di corrente utilizzabile che può essere visualizzato sullo schermo.

Grazie alle molteplici funzioni e all'ampio range di misura, l'amperometro TRMS viene utilizzato, ad esempio, per il controllo di impianti fotovoltaici, idroelettrici ed eolici o per l'installazione di macchine elettriche fisse.

Caratteristiche

- Rapporto di taratura ISO incluso
- App gratuita per Android e iOS
- Range di misura: 0 ... 1.500 V AC/DC
- Memoria per 100 000 valori
- Misura della corrente di avviamento
- Addizionale: Misurazione della tensione LowZ
- Display TFT da 2,36 "
- Misurazione di tensione e temperatura

Specifiche tecniche

Tensione DC
Range di misura	600,0 mV
Risoluzione	0,1 mV
Precisione	±(0,8% del valore + 8 digit)
Range di misura	6,000 V
Risoluzione	0,001 V
Precisione	±(0,5% del valore + 5 digit)
Range di misura	60,00 V
Risoluzione	0,01 V
Precisione	±(0,5% del valore + 5 digit)
Range di misura	600,0 V
Risoluzione	0,1 V
Precisione	±(0,8% del valore + 5 digit)
Range di misura	1.500 V
Risoluzione	1 V
Precisione	±(0,8% del valore + 5 digit)
Impedenza di ingresso: >10 MΩ; Protezione da sovratensione: 1.500 VDC / 1.000 VAC rms

Tensione AC
Range di misura	0,000 ... 6,000 V
Risoluzione	0,001 V
Precisione	50 ... 60 Hz: ±(1,2% del valore + 5 digit) 61 ... 1 kHz: ±(2,5% del valore + 5 digit)
Range di misura	0,00 ... 60,00 V
Risoluzione	0,01 V
Precisione	50 ... 60 Hz: ±(1,2% del valore + 5 digit) 61 ... 1 kHz: ±(2,5% del valore + 5 digit)
Range di misura	0,0 ... 600,0 V
Risoluzione	0,1 V
Precisione	50 ... 60 Hz: ±(1,2% del valore + 5 digit) 61 ... 1 kHz: ±(2,5% del valore + 5 digit)
Range di misura	0 ... 1.500 V
Risoluzione	1 V
Precisione	50 ... 60 Hz: ±(1,2% del valore + 5 digit) 61 ... 1 kHz: ±(2,5% del valore + 5 digit)
La precisione è applicabile tra il 10 ... 100% del range di misura rispettivo e un'onda sinusoidale Impedenza di ingresso: >9 MΩ; Protezione da sovratensione: 1.000 V DC/AC RMS La precisione della funzione "PEAK" è di 110% del valore Il tempo di risposta della funzione "PEAK è di 1 ms

Tensione AC con una impedenza di ingresso piccola (LowZ)
Range di misura	0,000 ... 6,000 V
Risoluzione	0,001 V
Precisione	±(3,0% del valore + 40 digit)
Range di misura	0,00 ... 60,00 V
Risoluzione	0,01 V
Precisione	±(3,0% del valore + 40 digit)
Range di misura	0,0 ... 300,0 V
Risoluzione	0,1 V
Precisione	±(3,0% del valore + 40 digit)
Impedenza di ingresso: 300 kΩ; Protezione da sovratensione: 1.000 V DC/V AC RMS La precisione è applicabile tra il 10 ... 100% del range de misurazione rispettivo e un'onda sinusoidale

Tensione DC e AC (50 ... 1 kHz)
Range di misura	0,000 ... 6,000 V
Risoluzione	0,001 V
Precisione	±(2,5% del valore + 40 digit)
Range di misura	0,00 ... 60,00 V
Risoluzione	0,01 V
Precisione	±(2,5% del valore + 40 digit)
Range di misura	0,0 ... 600,0 V
Risoluzione	0,1 V
Precisione	±(2,5% del valore + 40 digit)
Range di misura	0 ... 1.000 V
Risoluzione	1 V
Precisione	±(2,5% del valore + 40 digit)
Impedenza di ingresso: 300 kΩ; Protezione da sovratensione: 1.000 V DC/V AC RMS

Tensione DC e AC con una impedenza di ingresso piccola (LowZ)
Range di misura	0,000 ... 6,000 V
Risoluzione	0,001 V
Precisione	±(3,5% del valore + 40 digit)
Range di misura	0,00 ... 60,00 V
Risoluzione	0,01 V
Precisione	±(3,5% del valore + 40 digit)
Range di misura	0,0 ... 300,0 V
Risoluzione	0,1 V
Precisione	±(3,5% del valore + 40 digit)
Impedenza di ingresso: 300 kΩ; Protezione da sovratensione: 1.000 V DC/V AC RMS

Rilevatore della tensione senza contatto (NCV)
Range di misura	100 ... 1.000 AC/DC

Corrente DC
Range di misura	60,00 A
Risoluzione	0,01 A
Precisione	±(3,0% del valore + 8 digit)
Range di misura	600,0 A
Risoluzione	0,1 A
Precisione	±(3,0% del valore + 8 digit)
Range di misura	1.000 A
Risoluzione	1 A
Precisione	±(3,0% del valore + 8 digit)
Protezione da sovratensione: 1.000 A AC/DC

Corrente AC (50 ... 60 Hz)
Range di misura	0,00 ... 60,00 A
Risoluzione	0,01 A
Precisione	±(2,5% del valore + 5 digit)
Range di misura	0,0 ... 600,0 A
Risoluzione	0,1 A
Precisione	±(2,5% del valore + 5 digit)
Range di misura	0 ... 1.000 A
Risoluzione	1 A
Precisione	±(2,5% del valore + 5 digit)
Protezione da sovratensione: 1.000 A AC/DC La precisione è applicabile tra il 10 ... 100% del range de misurazione rispettivo e un'onda sinusoidale La corrente di avviamento serve solo come riferimento

Corrente AC con pinza di corrente opzionale (PCE-DM-CLAMP)
Range di misura	0,00 ... 30,00 A
Risoluzione	0,01 A
Precisione	±(3,0% del valore + 5 digit)
Range di misura	0,0 ... 300,0 A
Risoluzione	0,1 A
Precisione	±(3,0% del valore + 5 digit)
Range di misura	0 ... 3.000 A
Risoluzione	1 A
Precisione	±(3,0% del valore + 5 digit)
Range di misura di frequenza	50 ... 400 Hz
Diametro di apertura	Ø457 mm / Ø18"
Protezione da sovratensione: 1.000 A AC/DC La precisione è applicabile tra il 10 ... 100% del range di misurazione rispettivo e un'onda sinusoidale

Resistenza e test di continuità
Range di misura	0,0 ... 600,0 Ω
Risoluzione	0,1 Ω
Precisione	±(1,0% del valore + 10 digit)
Range di misura	0,000 ... 6,000 kΩ
Risoluzione	0,001 kΩ
Precisione	±(0,8% del valore + 5 digit)
Range di misura	0,00 ... 60,00 kΩ
Risoluzione	0,01 kΩ
Precisione	±(0,8% del valore + 5 digit)
Range di misura	0,0 ... 600,0 kΩ
Risoluzione	0,1 kΩ
Precisione	±(0,8% del valore + 5 digit)
Range di misura	0,000 ... 6,000 MΩ
Risoluzione	0,001 MΩ
Precisione	±(0,8% del valore + 5 digit)
Range di misura	0,00 ... 60,00 MΩ
Risoluzione	0,01 MΩ
Precisione	±(2,5% del valore + 10 digit)
Segnale acustico nel test di continuità: <50 Ω Protezione da sovratensione: 1.000 A AC/DC

Frequenza
Range di misura	0,00 ... 60,00 Hz
Risoluzione	0,01 Hz
Precisione	±(0,2% del valore + 5 digit)
Range di misura	0,0 ... 600,0 Hz
Risoluzione	0,1 Hz
Precisione	±(0,2% del valore + 5 digit)
Range di misura	0,000 ... 6,000 kHz
Risoluzione	0,001 kHz
Precisione	±(0,2% del valore + 5 digit)
Range di misura	0,00 ... 60,00 kHz
Risoluzione	0,01 kHz
Precisione	±(0,2% del valore + 5 digit)
Range di misura	0,0 ... 600,0 kHz
Risoluzione	0,1 kHz
Precisione	±(0,2% del valore + 5 digit)
Range di misura	0,000 ... 6,000 MHz
Risoluzione	0,001 MHz
Precisione	±(0,2% del valore + 5 digit)
Protezione da sovratensione: 1.000 A AC/DC Sensibilità: >2 Vrms con un duty cycle tra 20 ... 80% e una frequenza <100 kHz >5 Vrms con un duty cycle tra 20 ... 80% e una frequenza >100 kHz

Duty cycle
Range di misura	10,0 ... 90,0%
Risoluzione	0,1%
Precisione	±(1,2% del valore + 8 digit)
Range di misura di frequenza: 40 ... 10 kHz; Ampiezza di impulso 15 V con durata tra 100 5s ... 100 mS

Capacità
Range di misura	0,00 ... 60,00 nF
Risoluzione	0,01 nF
Precisione	±(3,0% del valore + 20 digit)
Range di misura	0,0 ... 600,0 nF
Risoluzione	0,1 nF
Precisione	±(3,0% del valore + 8 digit)
Range di misura	0,000 ... 6,000 µF
Risoluzione	0,001 µF
Precisione	±(3,0% del valore + 8 digit)
Range di misura	0,00 ... 60,00 µF
Risoluzione	0,01 µF
Precisione	±(3,0% del valore + 8 digit)
Range di misura	0,0 ... 600,0 nF
Risoluzione	0,1 nF
Precisione	±(3,0% del valore + 8 digit)
Range di misura	0 ... 6.000 µF
Risoluzione	1 µF
Precisione	±(3,5% del valore + 20 digit)
Range di misura	0,00 ... 60,00 mF
Risoluzione	0,01 mF
Precisione	solo come riferimento
Range di misura	0,0 ... 600,0 mF
Risoluzione	0,1 mF
Precisione	solo come riferimento
Protezione da sovratensione: 1.000 A AC/DC

Temperatura con termocoppia tipo K
Range di misura	-40.0 ... 600,0 °C
Risoluzione	0,1 °C
Precisione	±(1,5% del valore + 3 °C)
Range di misura	600 ... 1.000 °C
Risoluzione	1 °C
Precisione	±(1,5% del valore + 3 °C)
Range di misura	-40,0 ... 600,0 °F
Risoluzione	0,1 °F
Precisione	±(1,5% del valore + 5,4 °F)
Range di misura	600 ... 1800 °F
Risoluzione	1 °F
Precisione	±(1,5% del valore + 5,4 °F)
Range di misura	245,0 ... 600,0 K
Risoluzione	0,1 K
Precisione	±(1,5% del valore + 3 K)
Range di misura	600 ... 1273 K
Risoluzione	1 K
Precisione	±(1,5% del valore + 3 K)
Protezione da sovratensione: 1.000 A AC/DC

Test dei diodi
Corrente di test	<1,5 mA
Tensione massima	3,3 V DC

Altre specifiche
Memoria	16 gruppi, memoria totale di 100.000 valori
Diametro pinza orizzontale	38 mm
Diametro pinza verticale	63 mm
Apertura pinza	45 mm
grado di protezione	IP65
Interfaccia	Bluetooth 4.0
Grado di inquinamento	2
Categoria	CAT IV 600 V, CAT III 1000 V, CAT II 1500 V
Altitudine di lavoro massima	2.000 m / 6.562 ft
Batteria	Litio, 7,4 V, 1.200 mAh
Alimentazione caricabatteria	Input 100 ... 240 V AC, 50 ... 60 Hz Output 12 V DC, 2 A
Tipo di presa per caricabateria	Europa, USA, Inghilterra, Cina
Indicazione dello stato della batteria	Si
Spegnimento automatico	Disattivato, 15, 30 o 60 minuti
Display	2,36 " TFT
Aggiornamento display	3 Hz
Condizione di riferimento	18 ... 28 °C / 64 ... 82 °F <80% U.R.senza condensazione
Condizioni operative	5 ... 40 °C / 41 ... 104 °F <80% U.R.senza condensazione
Condizione di stoccaggio	-20 ... 60 °C / -4 ... 140 °F <80% U.R.senza condensazione
Dimensioni	275 x 100 x 45 mm
Peso	481 g

Contenuto

Contenuto della spedizione

1 x Amperometro TRMS PCE-CTI 10-ICA
1 x Termocoppia tipo K con adattatore
2 x Puntali
1 x Valigetta
1 x Batteria
1 x Caricabatteria
1 x Certificazione ISO (Inglese/Tedesco)
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)
