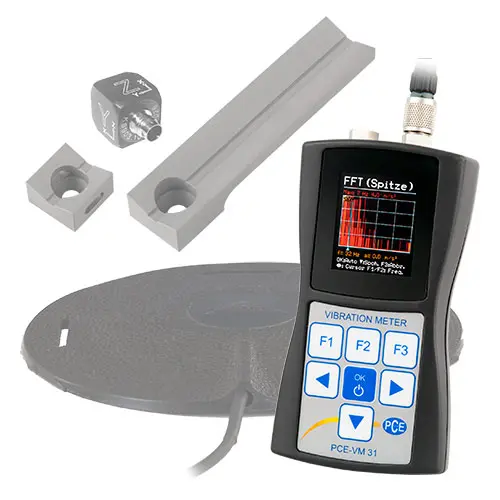

Analizzatore di vibrazioni PCE-VM 31-HAWB

Codice articolo: PCE-VM 31-HAWB

GTIN (EAN): 4250348714466

Accessori

Certificazione CAL-PCE-V-MANOBRACCIO (Rapporto di taratura ISO)

275,00 €

Certificazione CAL-PCE-V-CORPO (Rapporto di taratura ISO)

275,00 €

Descrizione

analizzatore di vibrazioni per la misura delle vibrazioni trasmesse a mani, braccia e corpo sul posto di lavoro / misura velocità, accelerazione e spostamento / supporto TEDS / memoria per 10.000 valori / interfaccia USB / funzionamento semplice

L'analizzatore di vibrazioni PCE-VM 31-HAWB è stato progettato per l'analisi delle vibrazioni trasmesse al corpo umano nel posto di lavoro. In base agli accessori scelti, è possibile misurare le vibrazioni su mani e braccia (in base alla normativa ISO 5349) o su tutto il corpo in base alla normativa ISO 2631. Con altri sensori è possibile misurare anche le vibrazioni dei macchinari. L'analizzatore di vibrazioni PCE-VM 31-HAWB consente la misura dei parametri di velocità, accelerazione e spostamento. È possibile effettuare anche una misura SEAT con il sensore corrispondente. L'analizzatore di vibrazioni PCE-VM 31-HAWB dispone complessivamente di 4 ingressi Low-Power-IEPE con supporto TEDS (Transducer Electronic Data Sheet) per il collegamento dei sensori. L'analizzatore di vibrazioni può indicare valori come l'intervallo RMS, la somma verticale o la dose delle vibrazioni. La memoria flash offre sufficiente spazio per memorizzare fino a 10.000 valori e fino a 1.000 FFT. È possibile trasferire i dati a un PC tramite interfaccia USB per la loro analisi successiva, ad esempio con il programma Excel.

Caratteristiche

- Misura delle vibrazioni su mani e braccia
- Misura delle vibrazione su tutto il corpo
- Velocità, accelerazione, spostamento
- FFT a tre canali
- Supporto TEDS (Transducer Electronic Data Sheet)
- Memoria per 10.000 valori
- Interfaccia USB
- Costruzioni robusta
- Funzionamento semplice

Specifiche tecniche

Specifiche tecniche

Range di misura	Sensore da 1 mV/(m/s²)	Sensore da 10 mV/(m/s²)
Accelerazione	1100 m/s²	110 m/s²
Velocità	100 ... 10.000 mm/s (1 kHz/1 Hz)	10 ... 1.000 mm/s (1 kHz/1 Hz)
Spostamento (valori picco)	250 ... 15.000 µm (5 Hz/250 Hz)	25 ... 1.500 µm (5 Hz/250 Hz)

Risoluzione del display (1 / 10 mV/(m/s²))

Accelerazione

0,01 m/s²

Velocità

0,1 mm/s

Spostamento

1 µm

Range di linearità

> 75 dB per errore di ±6 %

Rumore

< 0,003 m/s²

Ingressi

4 ingressi Low-Power-IEPE; 0,7 mA / 17 V;
Supporto TEDS, IEEE1451.4, Template 25

Sensibilità del sensore

0,8 - 120 mV/(m/s²)

Funzioni vibrazione corpo umano
(Accelerazione)

RMS intervallo
Somma vettoriale RMS massimo (MTVV)
Dose delle vibrazioni (VDV)

Funzioni accelerazione, velocità, spostamento

RMS
RMS massimo
Somma vettoriale
Valore picco
Valore picco massimo

Filtri

Filtri di ponderazione: Wb, Wc, Wd, Wh, Wj, Wk, Wm
Senza ponderazione: 6,3 - 1259 Hz (H/A) / 0,4 - 100 Hz (G/K)
Accelerazione: 0,1 - 2000 Hz / 1 - 1000 Hz
Velocità: 1 - 100 Hz / 2 - 1000 Hz / 10 - 1000 Hz
Spostamento: 5 - 250 Hz

Analisi della frequenza (FFT)

125 linee per X/Y/Z, Spettro del picco di accelerazione,
3 - 240 / 6 - 480 / 12 - 960 / 24 - 1920 Hz

Memoria

Flash 10.000 valori, 1.000 FFT con data, ora e commento

Display

OLED a colori, 128 x 160 pixel

Interfaccia

USB 2.0, full-speed, modalità CDC (porta COM virtuale), via cavo VM2x-USB

Alimentazione

3 x pile 1,5 V AAA (LR03) o batteria (HR03)

Condizioni operative

-20 ... +60 °C, < 95% H.r.

Dimensioni

125 x 65 x 27 mm (senza collegamento)

Peso

140 g

Contenuto

Contenuto della spedizione

1 x Analizzatore di vibrazioni PCE-VM 31-HAWB
1 x Sensore triassiale per mano/braccio KS903.10
1 x Cavo da 3m PCE-VM31-CABLE
1 x Adattatore PCE-VM31-140
1 x Adattatore PCE-VM31-142
1 x Sensore triassiale corpo intero KB103SVD
1 x Cavo USB
3 x Pile
1 x Istruzioni d'uso
1 x Valigetta per trasporto
