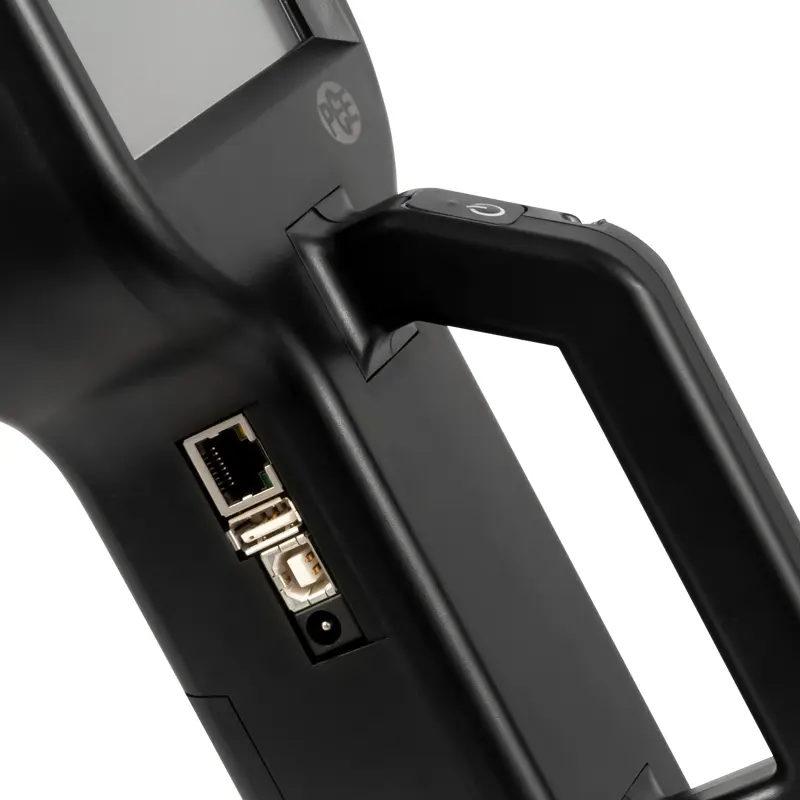

Misurazione di particelle con spessore di 25 µm / Fino a 6 canali allo stesso tempo / Memoria interna / Generazione di report secondo lo standard 14644-1, EU, GMP Allegato I, FS 209E / Estrapolazione della concentrazione di massa in g/m³ / Connessione Ethernet, USB o Wi-Fi (opzionale)

Con un campionatore di particelle calibrato secondo lo standard ISO 21501-4 è possibile determinare lo spessore e il numero delle particelle in aria. Si tratta di contatori di particelle che usano il metodo a luce diffusa. I componenti essenziali di un campionatore di particelle con il metodo di misurazione corrispondente sono una cella di misurazione con sorgente luminosa e un rilevatore. Le particelle vengono aspirate da una pompa e passano attraverso la camera di misurazione. I componenti sono disposti in modo tale che nessuna luce colpisca il rilevatore fintanto che non ci sono particelle nella camera di misurazione. Se una particelle passa attraverso la camera di misurazione, gli effetti ottici come la diffrazione, la dispersione o la riflessione deviano la luce nella direzione del rilevatore, dando luogo a un segnale nel rilevatore in funzione delle dimensioni della particelle.

Per poter determinare con sicurezza la correlazione tra l'intensità del segnale nel rilevatore e le dimensioni delle particelle, si calibra il rilevatore secondo lo standard 14644-1 e le specifiche della norma ISO 21501-4 per applicazioni esigenti, come la classificazione delle sale bianche. La ISO 21501-4 è uno standard stabilito a livello internazione per garantire la precisione delle misurazioni e la comparabilità dei risultati di vari contatori di particelle.

La norma ISO 21501-4 si basa su vari parametri, la cui comparazione fornisce risultati significativi. Tali parametri includono la calibrazione delle dimensioni dei singoli canali (size calibration), la percentuale di conteggi errati (false count rate), l'efficacia del conteggio (counting efficiency) e la risoluzione dello spessore (size resolution). Si controlla anche il flusso di campionamento (sampling flow rate) per controllare il rendimento della pompa. Il requisito essenziale per la calibrazione secondo lo standard ISO 21501-4 è la disponibilità di un analizzatore impulso-altezza (pulse-height analyzer PHA). L'analizzatore impulso-altezza deve essere integrato direttamente nello strumento o essere in grado di analizzare le forze del segnale e i segnali collegandolo al campionatore di particelle. Solo in questo caso è possibile la calibrazione e la configurazione dei singoli canali.

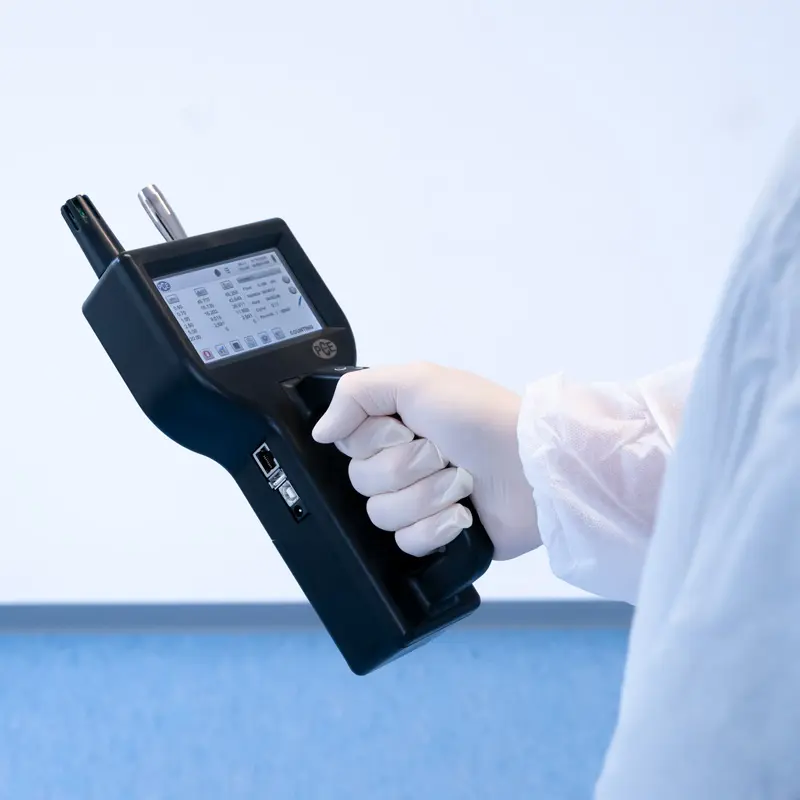

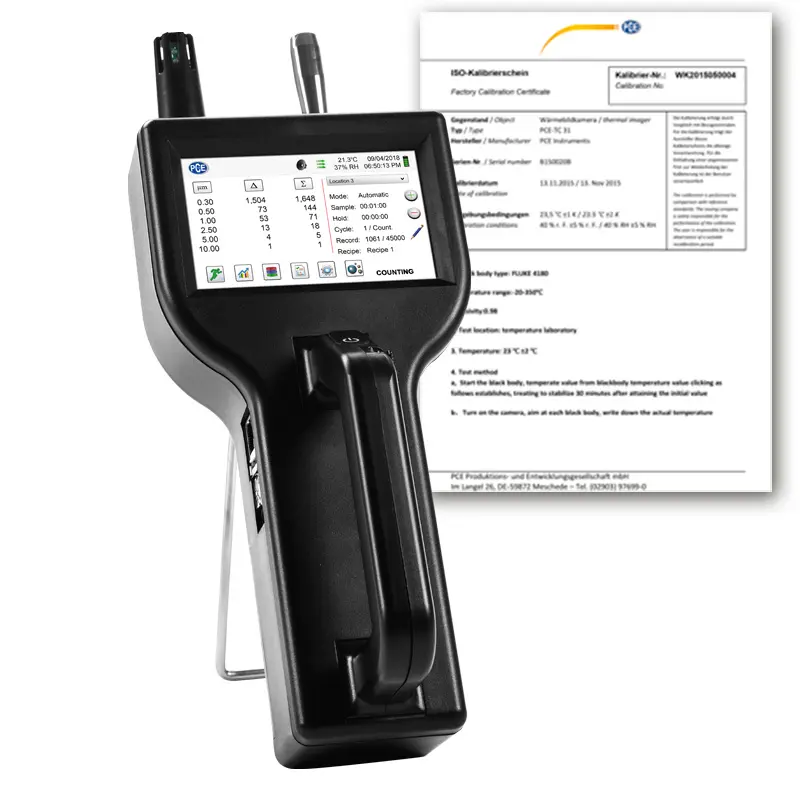

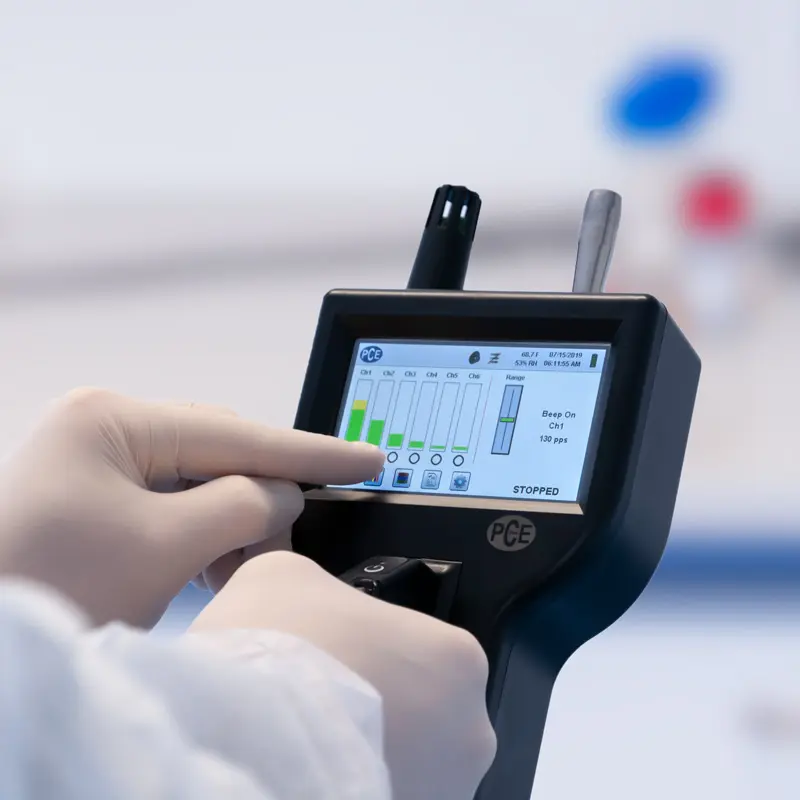

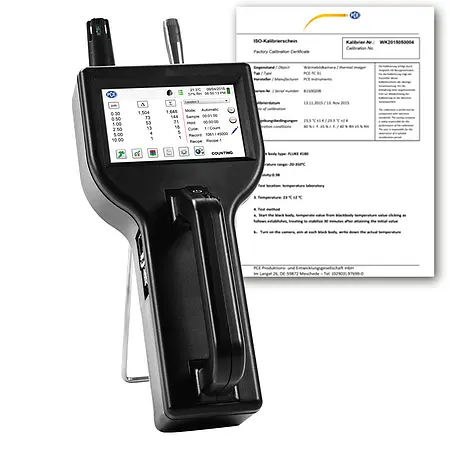

Il campionatore di particelle della serie PCE-PQC di PCE-Instruments soddisfa tutti i requisiti necessari sopra menzionati per la calibrazione secondo ISO 21501-4. Il campionatore di particelle viene gestito tramite il display touchscreen a colori da 4,3". È possibile memorizzare i dati di misurazione in una memoria di grandi dimensioni e valutarli tramite software. È possibile visualizzare questi valori, ad esempio, sotto forma di un rapporto ISO14644- 1 o GMP EU. Questo dispositivo è in grado di rilevare un'ampia gamma di spessori di particelle e determinare la concentrazione di massa.

Aree di utilizzo

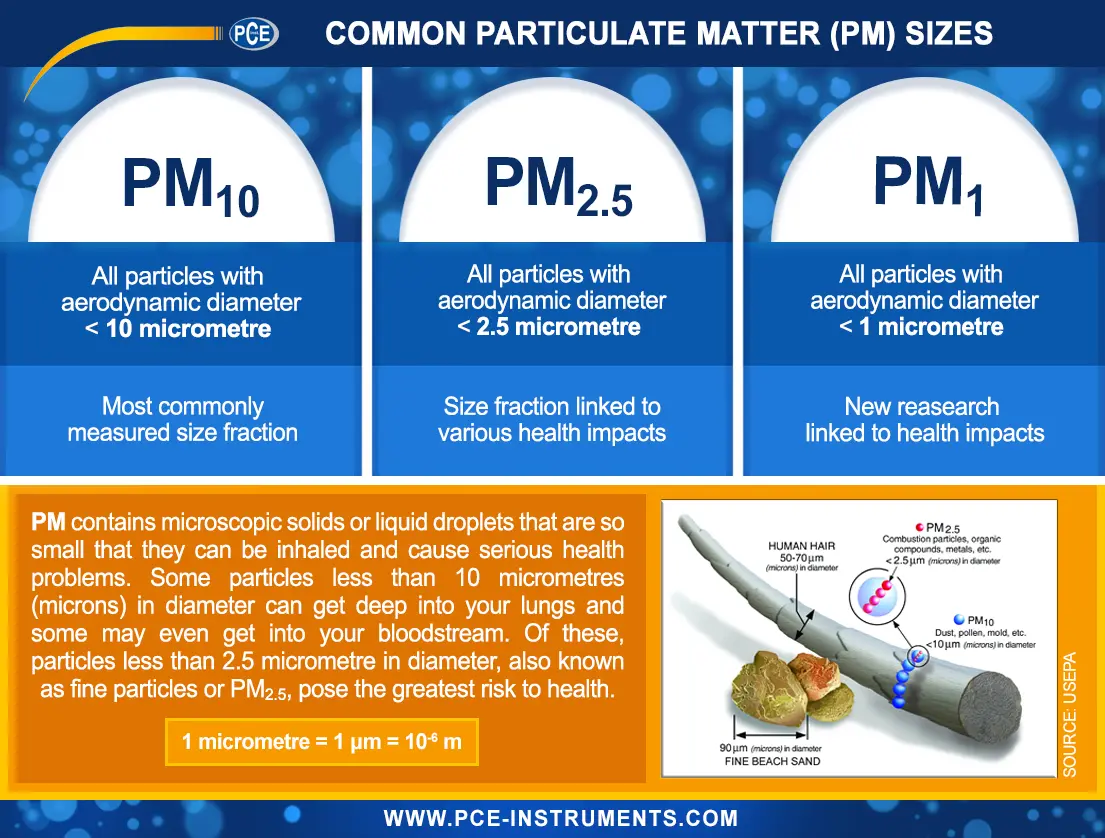

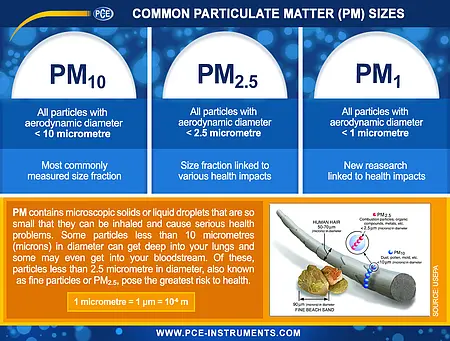

Le particelle hanno origine in eventi come incendi forestali, eruzioni vulcaniche, sale marino, sabbia in sospensione, piante o microrganismi. Come risultato della crescente industrializzazione, anche l'umanità contribuisce alle emissioni delle particelle a livello locale. Il traffico, la produzione di energia, l'agricoltura e l'industria fanno aumentare i livelli di particelle. A prescindere dal fatto che l'origine sia naturale o artificiale, l'aumento della concentrazione delle particelle o la loro presenza in vari ambiti è indesiderabile e dannoso.

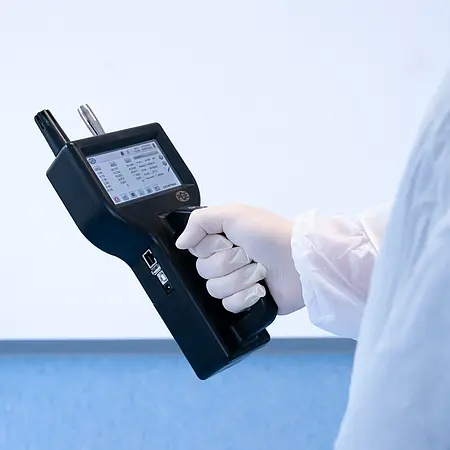

Il campionatore di particelle calibrato secondo la norma ISO 21501-4 è adatto per numerose applicazioni nell'ambito della tecnologia di sale bianche e nel controllo dei luoghi di lavoro, la qualificazione delle sale bianche o il controllo e la revisione di filtri nell'ambito dei sistemi di ingresso e uscita dell'aria. Anche il campionatore di particelle calibrato per la ISO 21501-4 garantisce la qualità dei prodotti e l'affidabilità dei processi nel campo della tecnologia della misurazione ambientale, la ristrutturazione di edifici o la produzione industriale di componenti elettronici e l'industria farmaceutica.
