Data logger PCE-PA 8300-1

Codice articolo: PCE-PA 8300-1

GTIN (EAN): 4250348716750

Accessori

Pinza amperometrica PCE-PA C2

741,90 €

Pinza amperometrica PCE-PA C1

554,90 €

Certificazione CAL-PCE-PA 8000 (Rapporto di taratura ISO)

480,90 €

Descrizione

data logger e analizzatore di armoniche / fino a 1.200 A AC / scheda di memoria SD / display grafico / differenti pinze amperometriche

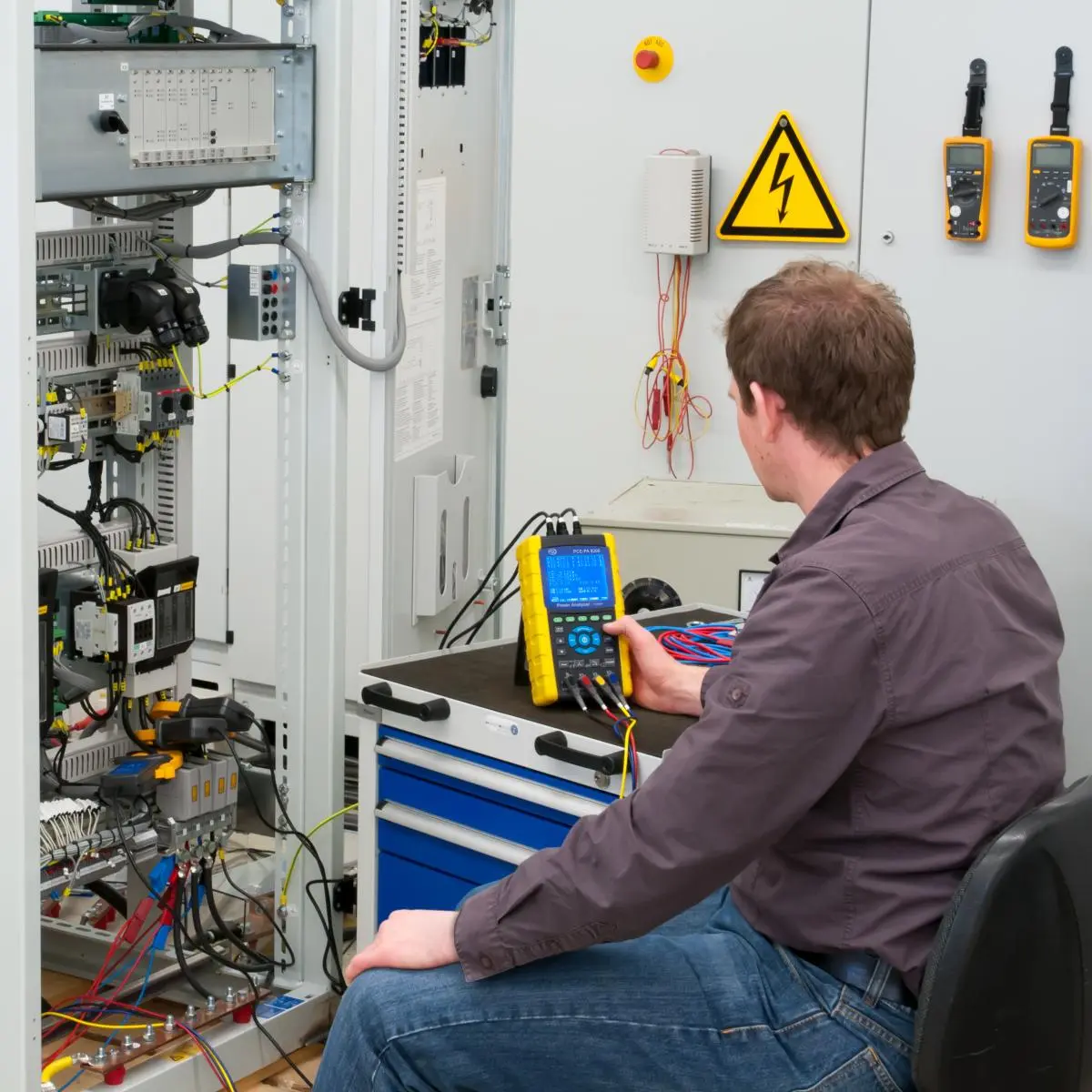

Il data logger PCE-PA 8300-1 si distingue per il suo semplice funzionamento, include una scheda SD per salvare i valori di misura. Il data logger PCE-PA 8300-1 è ideale per misurare ed analizzare la rete elettrica. Questo data logger misura fino a 9999 MW può anche rilevare fino a 50 armoniche. I risultati si possono visualizzare e controllare sul display LCD. Con questo data logger è possibile rilevare qualsiasi distorsione presente nella rete elettrica. Si può anche programmare un intervallo di registrazione per memorizzare i dati nella scheda SD. In tal modo si può effettuare l'analisi della potenza e della rete elettrica con maggiore precisione. Oltre a consentirle di effettuare misure prolungate. Il data logger è disponibile in due set che si differenziano per le pinze amperometriche.

Caratteristiche

- Misura della potenza trifase
- Misura corrente fino a 1.200 A AC
- Disponibile con pinze fino a 1.200 A AC
- Analisi delle armoniche fino alla 50ª
- Misura potenza apparente, attiva e reattiva
- Misura il fattore di potenza
- Compatibile con pinze di altri produttori
- Scheda di memoria SD
- Frequenza di registrazione programmabile
- Misura tensione fino a 600 V AC
- Misura frequenza e angolo di fase

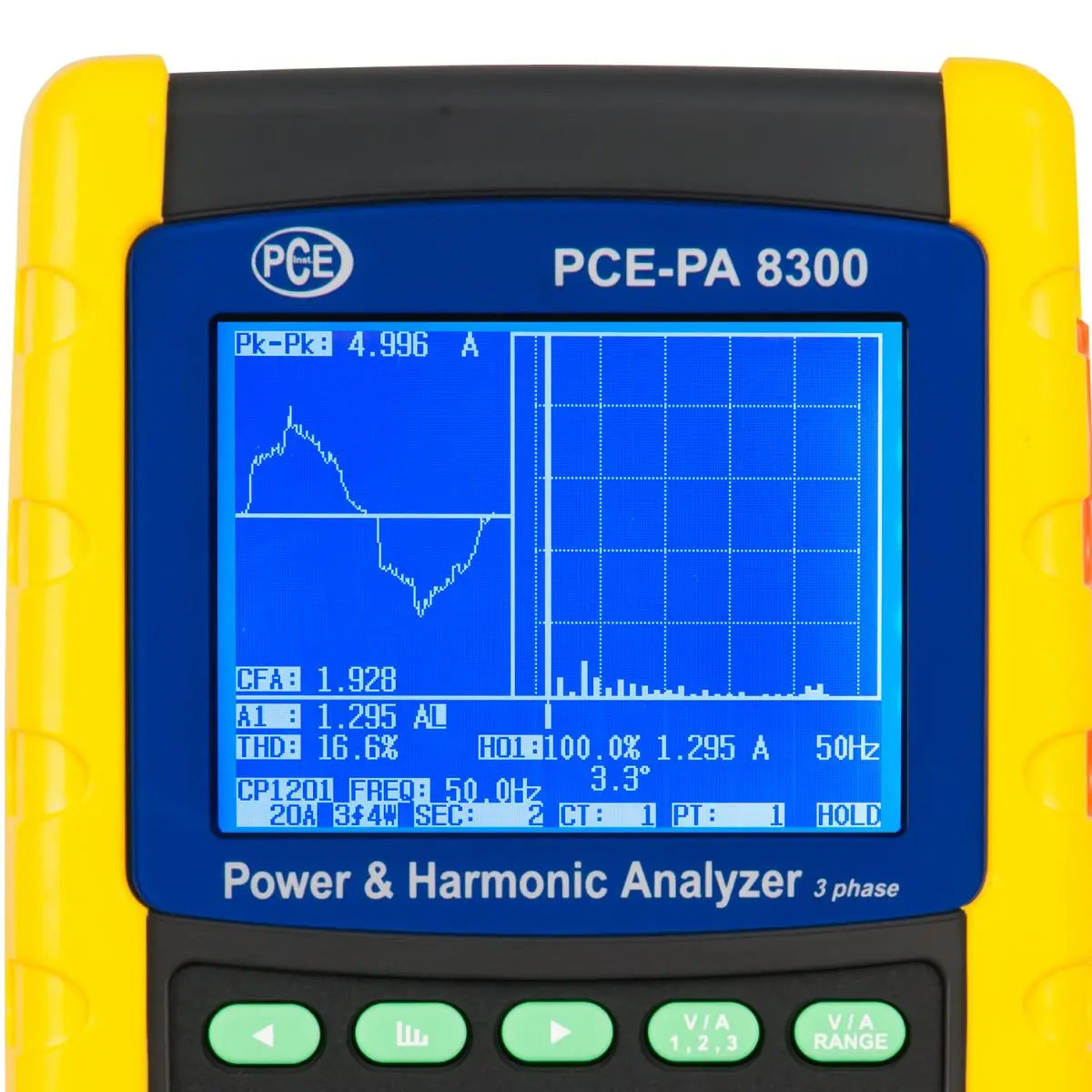

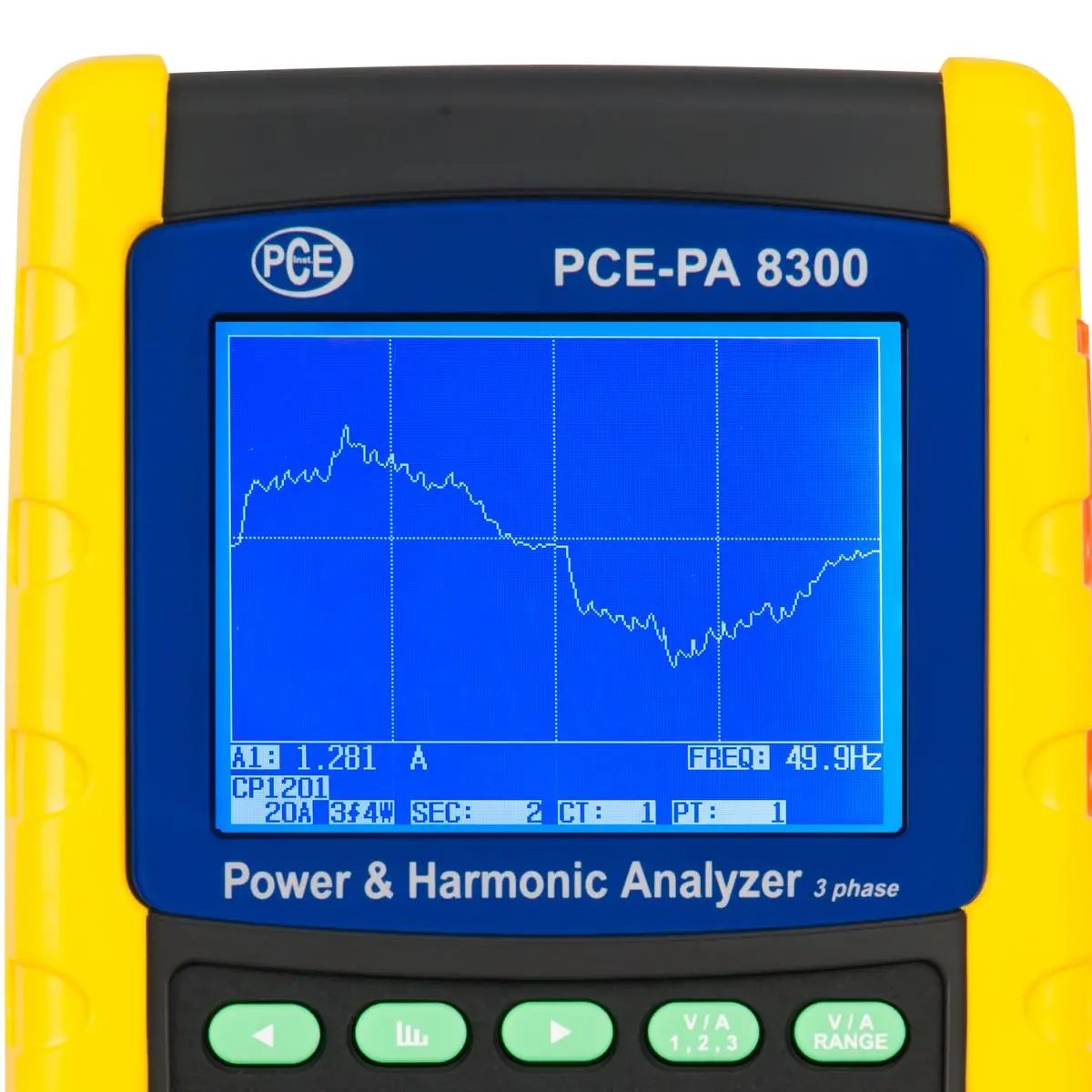

- Display grafico con visualizzazione armoniche
- Struttura robusta
- Auto regolazione del range di misura (V AC)

Specifiche tecniche

Specifiche tecniche
Specifiche elettriche
Misura della tensione (V AC)
Range di misura	Risoluzione	Precisione
10 V ... 600 V (fase a neutro) 10 V ... 600 V (fase a fase)	0,1 V	±(0,5 % + 0,5 V)
Misura della corrente (A AC) con Set 1
Range di misura	Risoluzione	Precisione
20 A	0,001 A (< 10 A) 0,01 A (>= 10 A)	±(0,5 % + 0,1 A)
200 A	0,01 A (< 100 A) 0,1 A (>= 100 A)	±(0,5 % + 0,5 A)
1.200 A	0,1 A (< 1000 A) 1 A (>= 1000 A)	±(0,5 A + 5 A)
Potenza attiva
Range di misura	Risoluzione	Precisione
0 ... 9,999 kW	0,001 kW	±(1 % + 0,008 kW)
10 ... 99,99 kW	0,01 kW	±(1 % + 0,008 kW)
100 ... 999,9 kW	0,1 kW	±(1 % + 0,8 kW)
1 ... 9,999 MW	0,001 MW	±(1 % + 0,008 MW)
Potenza apparente
Range di misura	Risoluzione	Precisione
0 ... 9,999 kVA	0,001 kVA	±(1 % + 0,008 kVA)
10 ... 99,99 kVA	0,01 kVA	±(1 % + 0,08 kVA)
100 ... 999,9 kVA	0,1 kVA	±(1 % + 0,8 kVA)
1 ... 9,999 MVA	0,001 MVA	±(1 % + 0,008 MVA)
Potenza reattiva
Range di misura	Risoluzione	Precisione
0 ... 9,999 kVAR	0,001 kVAR	±(1 % + 0,008 kVAR)
10 ... 99,99 kVAR	0,01 kVAR	±(1 % + 0,08 kVAR)
100 ... 999,9 kVAR	0,1 kVAR	±(1 % + 0,8 kVAR)
1 ... 9,999 MVAR	0,001 MVAR	±(1 % + 0,008 MVAR)
Energia attiva
Range di misura	Risoluzione	Precisione
0 ... 9,999 kWh	0,001 kWh	±(2 % + 0,008 kWh)
10 ... 99,99 kWh	0,01 kWh	±(2 % + 0,08 kWh)
100 ... 999,9 kWh	0,01 kWh	±(2 % + 0,8 kWh)
1 ... 9,999 MWh	0,001 MWh	±(2 % + 0,008 MWh)
Energia apparente
Range di misura	Risoluzione	Precisione
0 ... 9,999 kVAh	0,001 kVAh	±(2 % + 0,008 kVAh)
10 ... 99,99 kVAh	0,01 kVAh	±(2 % + 0,08 kVAh)
100 ... 999,9 kVAh	0,01 kVAh	±(2 % + 0,8 kVAh)
1 ... 9,999 MVAh	0,001 MVAh	±(2 % + 0,008 MVAh)
Energia reattiva
Range di misura	Risoluzione	Precisione
0 ... 9,999 kVARh	0,001 kVARh	±(2 % + 0,008 kVARh)
10 ... 99,99 kVARh	0,01 kVARh	±(2 % + 0,08 kVARh)
100 ... 999,9 kVARh	0,01 kVARh	±(2 % + 0,8 kVARh)
1 ... 9,999 MVARh	0,001 MVARh	±(2 % + 0,008 MVARh)
Fattore di potenza
Range di misura	Risoluzione	Precisione
0 ... 1	0,01	± 0,04
Angolo di fase
Range di misura	Risoluzione	Precisione
-180° ... 180°	0,1°	± 1°
Frequenza
Range di misura	Risoluzione	Precisione
45 ... 65 Hz	0,1 Hz	± 0,1 Hz
Armoniche tensione alternata a 50/60 Hz
Range di misura	Risoluzione	Precisione
Ordine 1ª ... 20ª	0,1 V 0,1 %	± (2 % + 0,5 V) ± (2 % + 10 cifre)
Ordine 21ª ... 30ª	0,1 V 0,1 %	± (2 % + 0,5 V) ± (2 % + 20 cifre)
Ordine 31ª ... 50ª	0,1 V 0,1 %	non specificata
Armoniche corrente alternata a 50/60 Hz
Range di misura	Risoluzione	Precisione
Ordine 1ª ... 20ª	0,1 A 0,1 %	± (2 % + 0,5 A) ± (2 % + 10 cifre)
Ordine 21ª ... 30ª	0,1 A 0,1 %	± (2 % + 0,5 A) ± (2 % + 20 cifre)
Ordine 31ª ... 50ª	0,1 A 0,1 %	Non specificata

Specifiche tecniche generali
Display	LCD da 3,7 " (320 x 240 pixel) retroilluminato
Standard di sicurezza	IEC1010CAT III 600 V
Impedenza di ingresso V AC	10 M Ohm
Frequenza di funzionamento delle pinze amperometriche	40 Hz ... 1 kHz
Frequenza di funzionamento delle pinze amperometriche testate	45 Hz ... 65 Hz
Protezione contro il sovraccarico V AC	720 V RMS
Protezione contro il sovraccarico A AC	1300 A con pinze amperometriche
Memoria	Scheda SD
Frequenza di campionamento	1 secondo
Funzione datalogger	Registrazione in tempo reale nella scheda SD
Frequenza di registrazione	2 ... 7200 secondi
Uscita dati (visualizzazione in tempo reale dal PC)	Mediante USB o RS-232, secondo il cavo di collegamento
Temperatura operativa	0 ... +50 °C
Umidità ambientale consentita	< 80 % U.R.
Alimentazione	8 x pile 1,5 V AA, Alimentatore da 9V
Consumo	Misuratore: 300 mA DC Pinze amperometriche: 34 mA DC
Diametro max. del cavo	50 mm
Dimensioni	Misuratore: 225 x 125 x 64 mm Pinze amperometriche: 210 x 64 x 33 mm Morsetto: 86 mm (esterno)
Peso	Misuratore: 948 g (con pile inserite) Pinze amperometriche: 467 g (con cavo)
Set 1 PCE-PA 8300-1: PCE-PA 8300 + PCE-PA C1 (1.200 A) - Range di misura: 20 A / 200 A /1200A - Diametro max. apertura: 50 mm - Lunghezza cavo collegamento: 4 m - Range frequenza: 45 Hz ... 1 KHz - Peso: 490 g

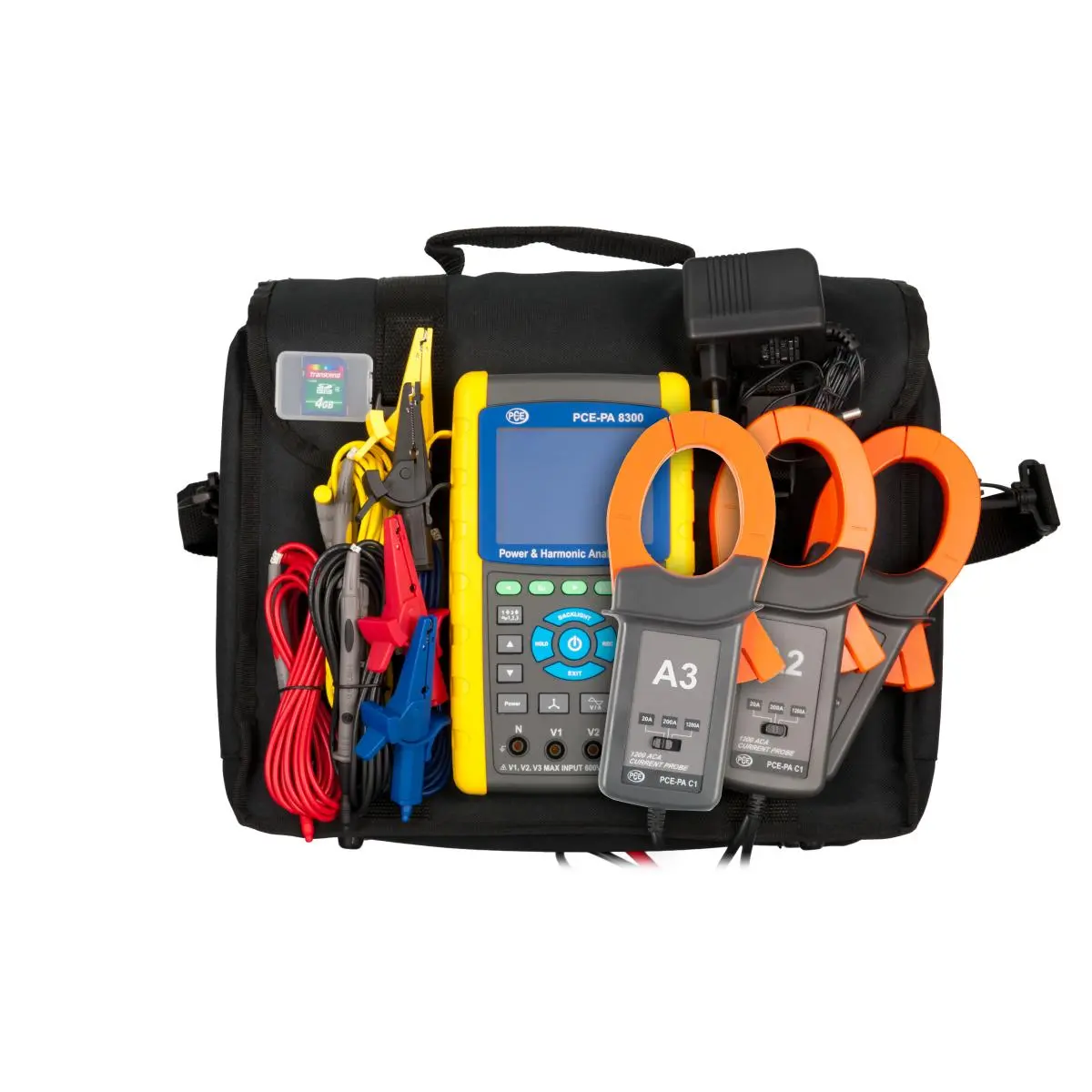

Contenuto

Contenuto della spedizione

1 x Data logger PCE-PA 8300-1
3 x Pinze amperometriche PCE-PA C1 (1.200 A)
4 x Pinze a coccodrillo isolate
4 x Puntali di sicurezza
8 x Pile 1,5V AA
1 x Alimentatore da 9V
1 x Custodia
1 x Scheda di memoria SD da 2 GB
Istruzioni per l'uso
