Specifiche elettriche |

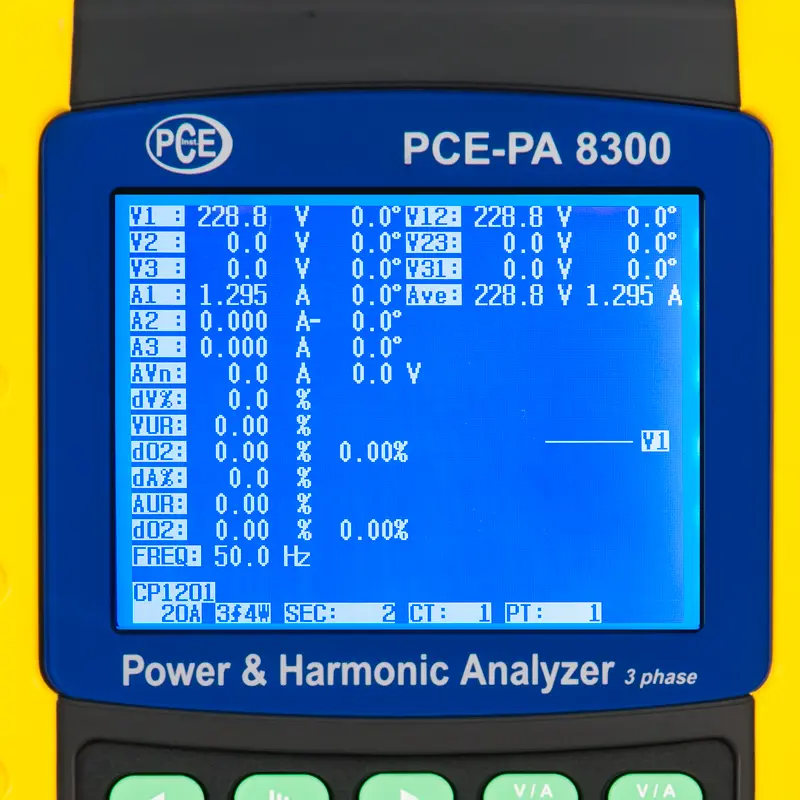

Misura della tensione (V AC) |
Range di misura |
Risoluzione |
Precisione |
10 V ... 600 V (fase a neutro)
10 V ... 600 V (fase a fase) |
0,1 V |
±(0,5 % + 0,5 V) |
Misura della corrente (A AC) con Set 2 |
Range di misura |
Risoluzione |
Precisione |
30 A |
0,001 A (< 10 A)
0,01 A (>= 10 A) |
±(0,5 % + 0,1 A) |
300 A |
0,01 A (< 100 A)
0,1 A (>= 100 A) |
±(0,5 % + 0,5 A) |
3.000 A |
0,1 A (< 1000 A)
1 A (>= 1000 A) |
±(0,5 A + 5 A) |

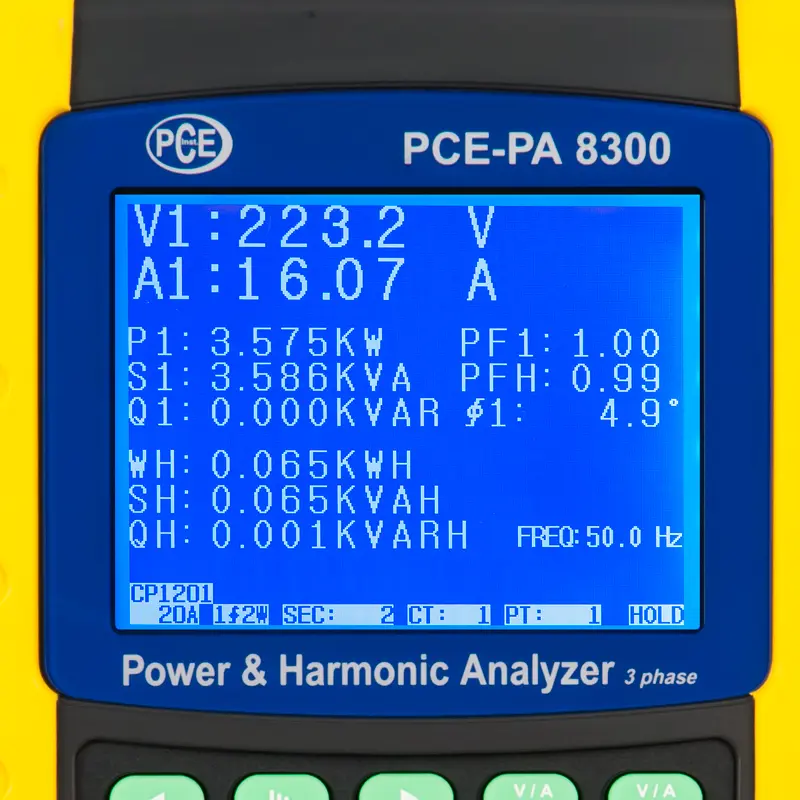

Potenza attiva |
Range di misura |
Risoluzione |
Precisione |
0 ... 9,999 kW |
0,001 kW |
±(1 % + 0,008 kW) |
10 ... 99,99 kW |
0,01 kW |
±(1 % + 0,008 kW) |
100 ... 999,9 kW |
0,1 kW |
±(1 % + 0,8 kW) |
1 ... 9,999 MW |
0,001 MW |
±(1 % + 0,008 MW) |
Potenza apparente |
Range di misura |
Risoluzione |
Precisione |
0 ... 9,999 kVA |
0,001 kVA |
±(1 % + 0,008 kVA) |
10 ... 99,99 kVA |
0,01 kVA |
±(1 % + 0,08 kVA) |
100 ... 999,9 kVA |
0,1 kVA |
±(1 % + 0,8 kVA) |
1 ... 9,999 MVA |
0,001 MVA |
±(1 % + 0,008 MVA) |
Potenza reattiva |
Range di misura |
Risoluzione |
Precisione |
0 ... 9,999 kVAR |
0,001 kVAR |
±(1 % + 0,008 kVAR) |
10 ... 99,99 kVAR |
0,01 kVAR |
±(1 % + 0,08 kVAR) |
100 ... 999,9 kVAR |
0,1 kVAR |
±(1 % + 0,8 kVAR) |
1 ... 9,999 MVAR |
0,001 MVAR |
±(1 % + 0,008 MVAR) |
Energia attiva |
Range di misura |
Risoluzione |
Precisione |
0 ... 9,999 kWh |
0,001 kWh |
±(2 % + 0,008 kWh) |
10 ... 99,99 kWh |
0,01 kWh |
±(2 % + 0,08 kWh) |
100 ... 999,9 kWh |
0,01 kWh |
±(2 % + 0,8 kWh) |
1 ... 9,999 MWh |
0,001 MWh |
±(2 % + 0,008 MWh) |
Energia apparente |
Range di misura |
Risoluzione |
Precisione |
0 ... 9,999 kVAh |
0,001 kVAh |
±(2 % + 0,008 kVAh) |
10 ... 99,99 kVAh |
0,01 kVAh |
±(2 % + 0,08 kVAh) |
100 ... 999,9 kVAh |
0,01 kVAh |
±(2 % + 0,8 kVAh) |
1 ... 9,999 MVAh |
0,001 MVAh |
±(2 % + 0,008 MVAh) |
Energia reattiva |
Range di misura |
Risoluzione |
Precisione |
0 ... 9,999 kVARh |
0,001 kVARh |
±(2 % + 0,008 kVARh) |
10 ... 99,99 kVARh |
0,01 kVARh |
±(2 % + 0,08 kVARh) |
100 ... 999,9 kVARh |
0,01 kVARh |
±(2 % + 0,8 kVARh) |
1 ... 9,999 MVARh |
0,001 MVARh |
±(2 % + 0,008 MVARh) |
Fattore di potenza |
Range di misura |
Risoluzione |
Precisione |
0 ... 1 |
0,01 |
± 0,04 |
Angolo di fase |
Range di misura |
Risoluzione |
Precisione |
-180° ... 180° |
0,1° |
± 1° |
Frequenza |
Range di misura |
Risoluzione |
Precisione |
45 ... 65 Hz |
0,1 Hz |
± 0,1 Hz |

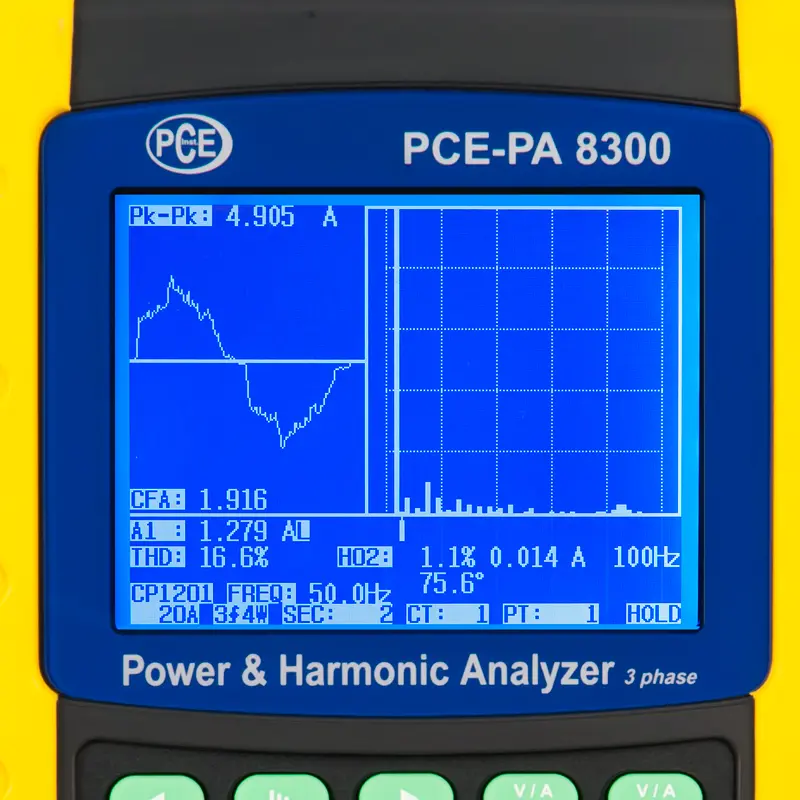

Armoniche tensione alternata a 50/60 Hz |
Range di misura |
Risoluzione |
Precisione |
Ordine 1ª ... 20ª |
0,1 V
0,1 % |
± (2 % + 0,5 V)
± (2 % + 10 cifre) |
Ordine 21ª ... 30ª |
0,1 V
0,1 % |
± (2 % + 0,5 V)
± (2 % + 20 cifre) |
Ordine 31ª ... 50ª |
0,1 V
0,1 % |
non specificata |

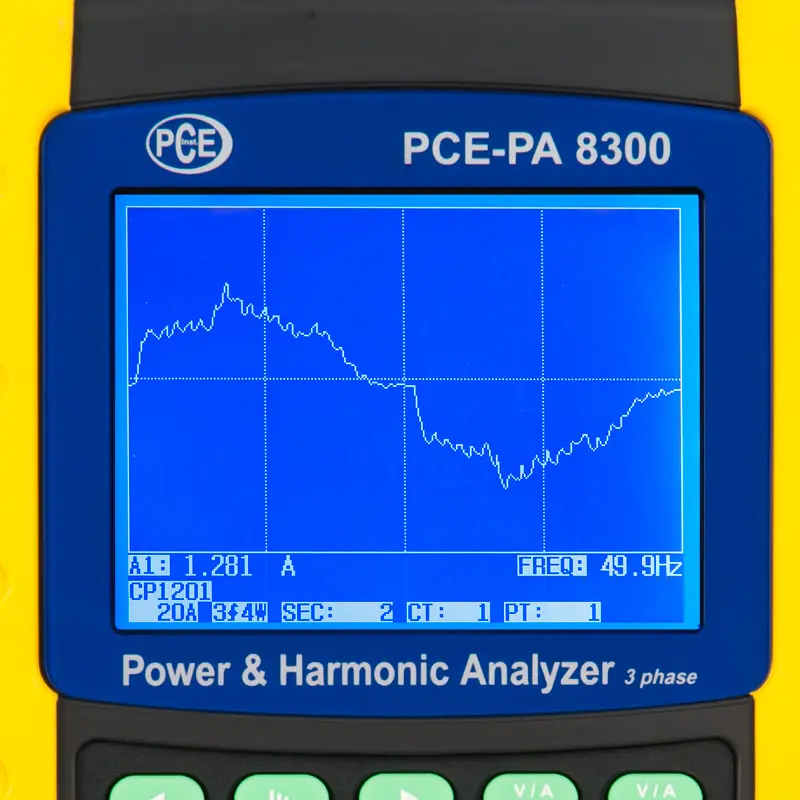

Armoniche corrente alternata a 50/60 Hz |
Range di misura |
Risoluzione |
Precisione |
Ordine 1ª ... 20ª |
0,1 A
0,1 % |
± (2 % + 0,5 A)
± (2 % + 10 cifre) |
Ordine 21ª ... 30ª |
0,1 A
0,1 % |
± (2 % + 0,5 A)
± (2 % + 20 cifre) |
Ordine 31ª ... 50ª |
0,1 A
0,1 % |
Non specificata |
|
Specifiche tecniche generali |

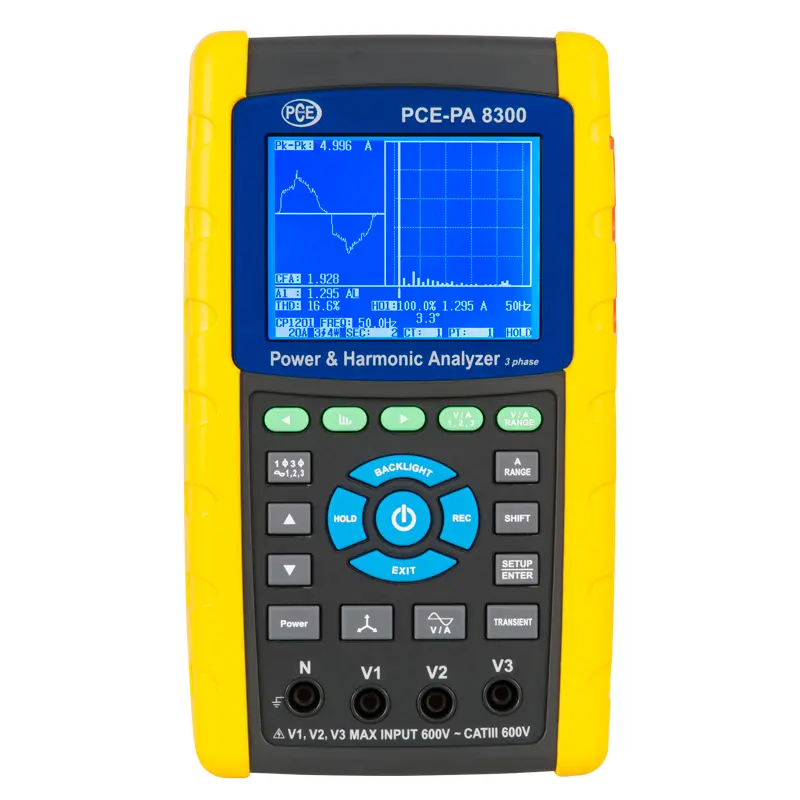

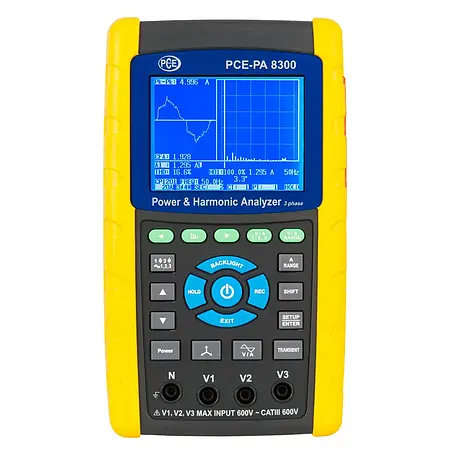

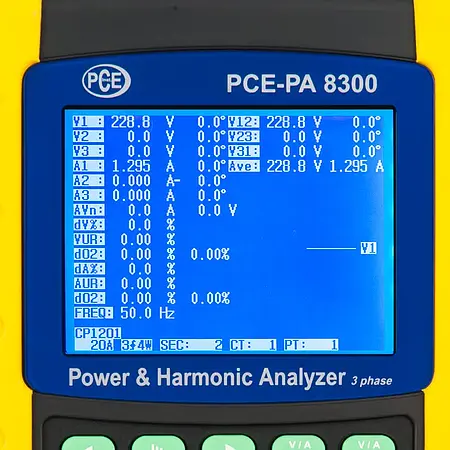

Display |
LCD da 3,7 " (320 x 240 pixel) retroilluminato |
Standard di sicurezza |
IEC1010 CAT III 600 V |
Impedenza di ingresso V AC |
10 MOhm |
Frequenza di funzionamento
delle pinze amperometriche |
40 Hz ... 1 kHz |
Frequenza di funzionamento
delle pinze amperometriche testate |
45 Hz ... 65 Hz |
Protezione contro il sovraccarico |
V AC
A AC |
720 V RMS
1300 A con pinze amperometriche |
Memoria |
Scheda SD |
Frequenza di campionamento |
1 secondo |
Funzione datalogger |
Registrazione in tempo reale nella scheda SD |
Frequenza di registrazione |
2 ... 7200 secondi |
Uscita dati
(visualizzazione in tempo reale dal PC) |
Mediante USB o RS-232, secondo il cavo di collegamento |
Temperatura operativa |
0 ... +50 °C |
Umidità operativa |
< 80 % U.R. |
Alimentazione |
8 x Batterie 1,5V AA, Alimentatore da 9V |
Consumo |
Misuratore: 300 mA DC
Pinze amperometriche: 34 mA DC |
Diametro max. del cavo |
50 mm |
Dimensioni |
Misuratore: 225 x 125 x 64 mm
Pinze amperometriche: 210 x 64 x 33 mm
Morsetto: 86 mm (esterno) |
Peso |
Misuratore: 948 g (con batterie inserite)
Pinze amperometriche: 467 g (con cavo) |

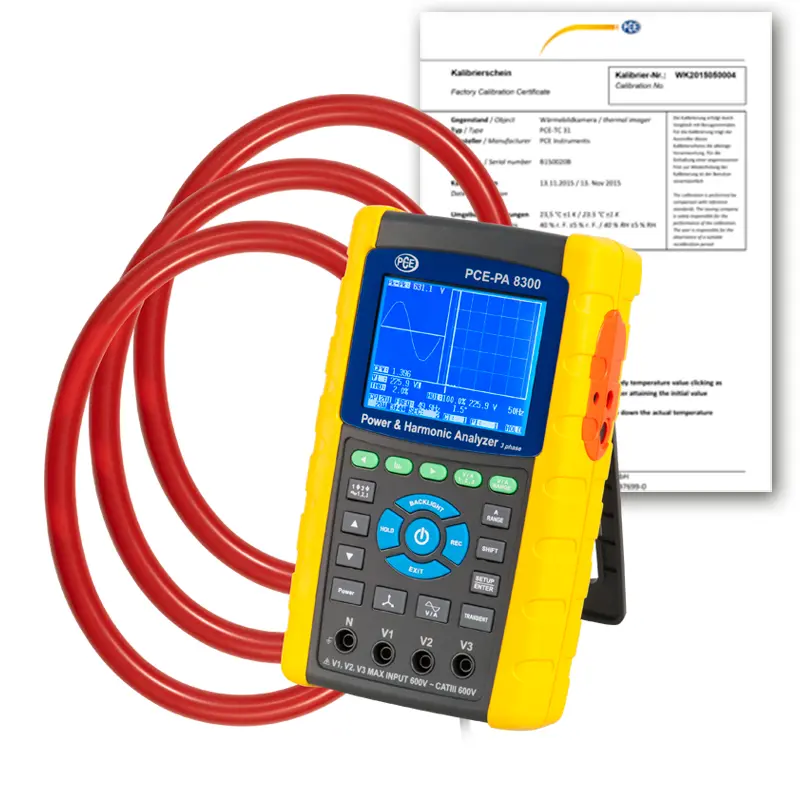

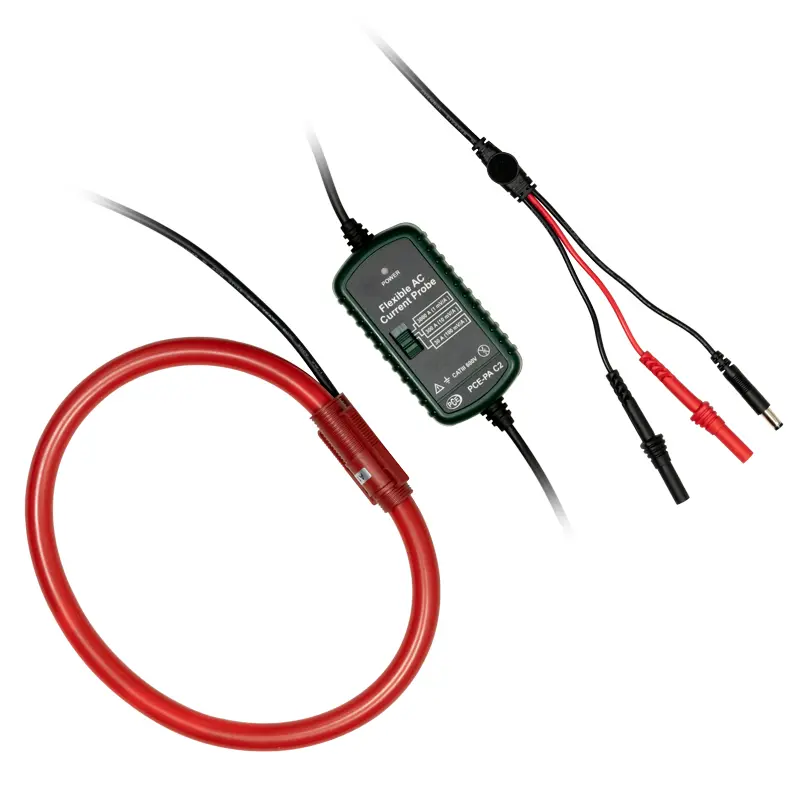

Set 2 PCE-PA 8300-2: PCE-PA 8300 + PCE-PA C2 (3.000 A)
- Range di misura: 30 A / 300 A / 3.000 A
- Diametro max. della sonda flessibile: 170 mm
- Lunghezza cavo della sonda flessibile: 610 mm
- Lunghezza cavo di collegamento: 3,4 m
- Range frequenza: 45 Hz ... 400 Hz
- Peso: 410 g |
