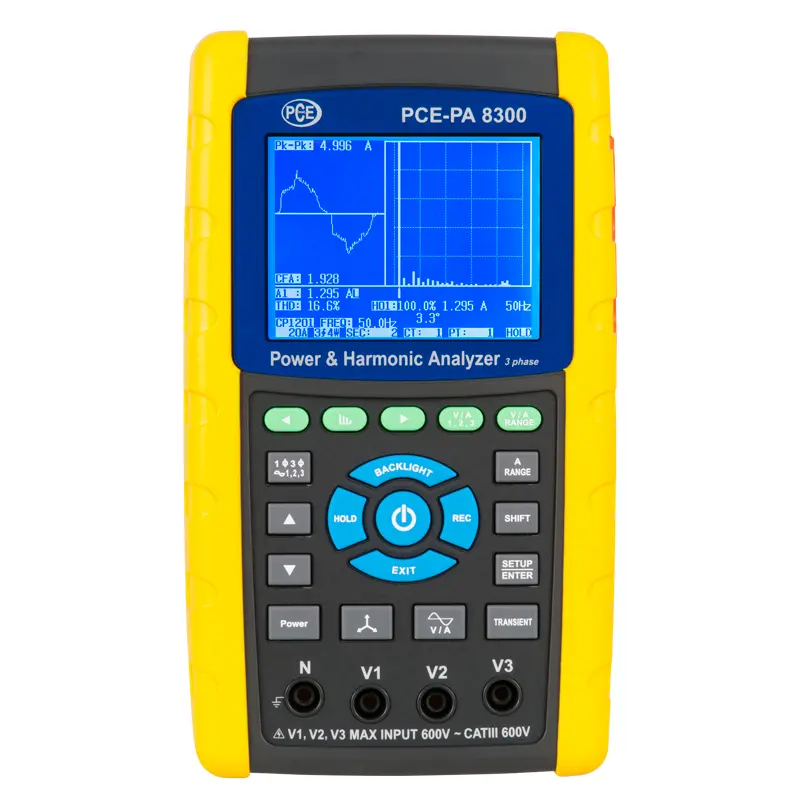

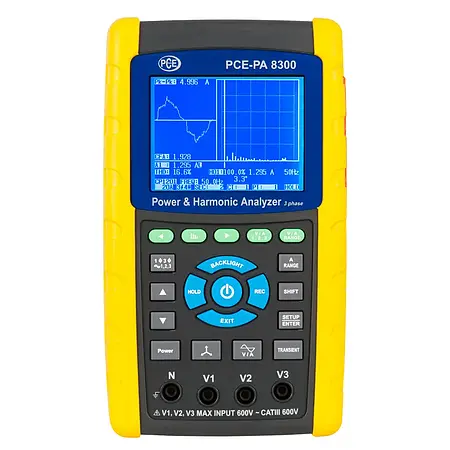

Datalogger PCE-PA 8300-2-ICA (Rapporto di taratura ISO incluso)

Codice articolo: PCE-PA 8300-2-ICA
GTIN (EAN): 4250348731746
3.519,90 €
4.294,28 €
Certificazione ISO
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
:
4250348731746
PCE-PA 8300-2-ICA
Tempi di consegna: 1 Settimana

Accessori

Pinza amperometrica PCE-PA C2
Pinza amperometrica PCE-PA C2
741,90 €
Pinza amperometrica PCE-PA C1
Pinza amperometrica PCE-PA C1
554,90 €
Certificazione CAL-PCE-PA 8000 (Rapporto di taratura ISO)
Certificazione CAL-PCE-PA 8000 (Rapporto di taratura ISO)
480,90 €
Certificazione ISO

Descrizione

datalogger e analizzatore di armoniche / fino a 3.000 A AC / scheda di memoria SD / display grafico / differenti pinze amperometriche / rapporto di taratura ISO incluso
Il datalogger PCE-PA 8300-2 si distingue per il semplice funzionamento, include una scheda SD per salvare i valori di misura. Il datalogger PCE-PA 8300-2 è ideale per misurare ed analizzare la rete elettrica. Questo datalogger misura fino a 9.999 MW può anche rilevare fino a 50 armoniche. I risultati si possono visualizzare e controllare sul display LCD. Con questo datalogger è possibile rilevare qualsiasi distorsione presente nella rete elettrica. Si può anche programmare un intervallo di registrazione per memorizzare i dati nella scheda SD. In tal modo si può effettuare l'analisi della potenza e della rete elettrica con maggiore precisione. Oltre a consentirle di effettuare misure prolungate. Il datalogger è disponibile in due set che si differenziano per le pinze amperometriche.

Caratteristiche

- Rapporto di taratura ISO incluso
- Analizzatore di potenza trifase
- Misura corrente fino a 3.000 A AC
- Disponibile con pinze fino a 3.000 A AC
- Analisi delle armoniche fino alla 50ª
- Misura potenza apparente, attiva e reattiva
- Misura il fattore di potenza
- Compatibile con pinze di altri produttori
- Scheda di memoria SD
- Frequenza di registrazione programmabile
- Misura tensione fino a 600V AC
- Misura frequenza e angolo di fase

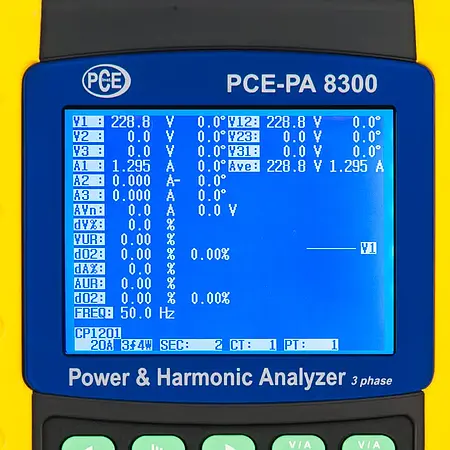

- Display grafico con visualizzazione armoniche
- Struttura robusta
- Auto regolazione del range di misura (V AC)

Specifiche tecniche

Specifiche elettriche

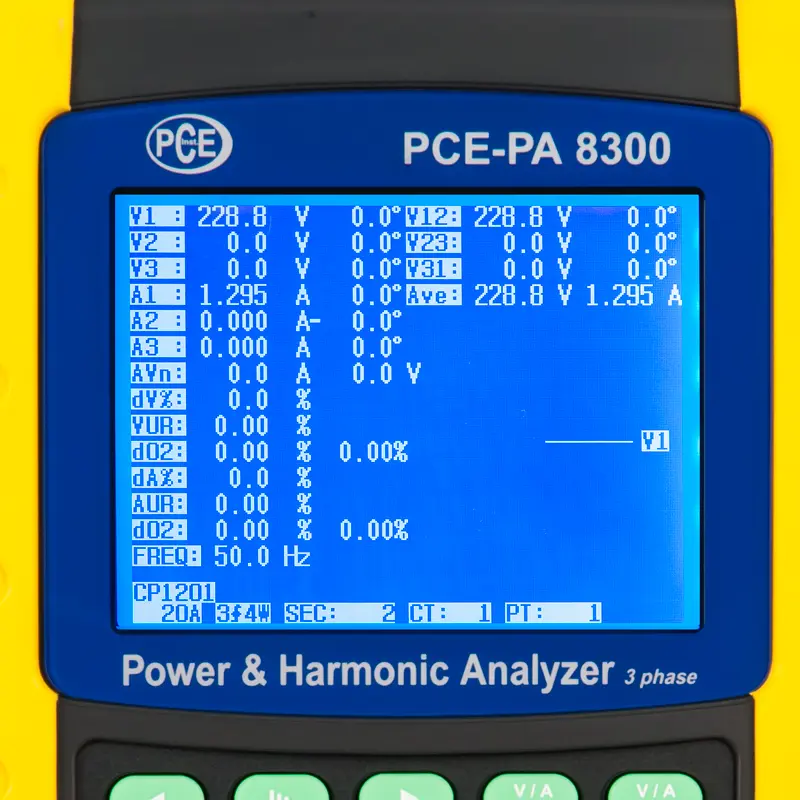

Misura della tensione (V AC)
Range di misura Risoluzione Precisione
10 V ... 600 V (fase a neutro)
10 V ... 600 V (fase a fase)		 0,1 V ±(0,5 % + 0,5 V)
Misura della corrente (A AC) con Set 2
Range di misura Risoluzione Precisione
30 A 0,001 A (< 10 A)
0,01 A (>= 10 A)		 ±(0,5 % + 0,1 A)
300 A 0,01 A (< 100 A)
0,1 A (>= 100 A)		 ±(0,5 % + 0,5 A)
3.000 A 0,1 A (< 1000 A)
1 A (>= 1000 A)		 ±(0,5 A + 5 A)

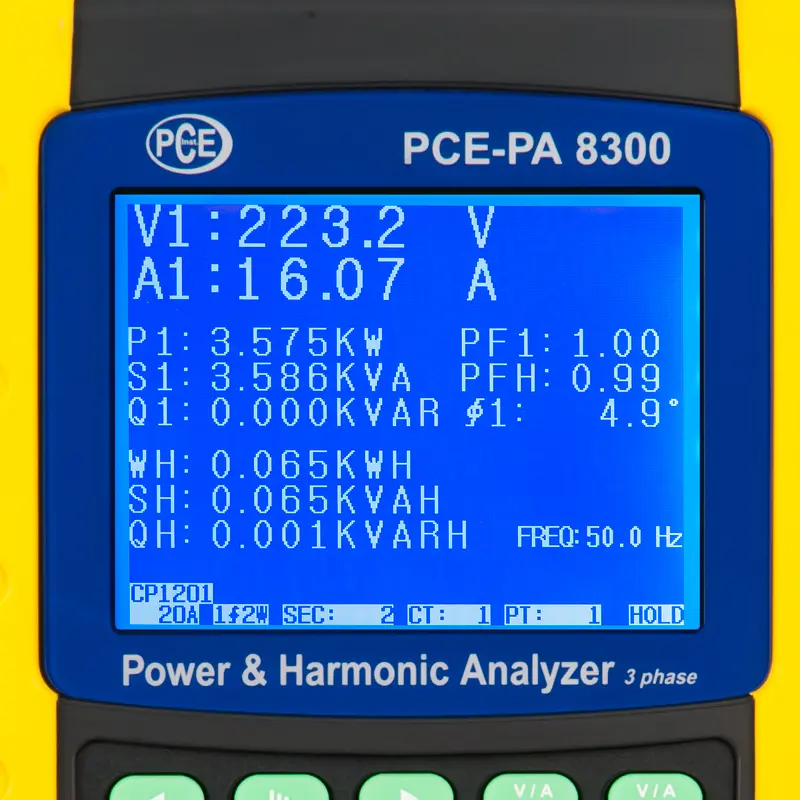

Potenza attiva
Range di misura Risoluzione Precisione
0 ... 9,999 kW 0,001 kW ±(1 % + 0,008 kW)
10 ... 99,99 kW 0,01 kW ±(1 % + 0,008 kW)
100 ... 999,9 kW 0,1 kW ±(1 % + 0,8 kW)
1 ... 9,999 MW 0,001 MW ±(1 % + 0,008 MW)
Potenza apparente
Range di misura Risoluzione Precisione
0 ... 9,999 kVA 0,001 kVA ±(1 % + 0,008 kVA)
10 ... 99,99 kVA 0,01 kVA ±(1 % + 0,08 kVA)
100 ... 999,9 kVA 0,1 kVA ±(1 % + 0,8 kVA)
1 ... 9,999 MVA 0,001 MVA ±(1 % + 0,008 MVA)
Potenza reattiva
Range di misura Risoluzione Precisione
0 ... 9,999 kVAR 0,001 kVAR ±(1 % + 0,008 kVAR)
10 ... 99,99 kVAR 0,01 kVAR ±(1 % + 0,08 kVAR)
100 ... 999,9 kVAR 0,1 kVAR ±(1 % + 0,8 kVAR)
1 ... 9,999 MVAR 0,001 MVAR ±(1 % + 0,008 MVAR)
Energia attiva
Range di misura Risoluzione Precisione
0 ... 9,999 kWh 0,001 kWh ±(2 % + 0,008 kWh)
10 ... 99,99 kWh 0,01 kWh ±(2 % + 0,08 kWh)
100 ... 999,9 kWh 0,01 kWh ±(2 % + 0,8 kWh)
1 ... 9,999 MWh 0,001 MWh ±(2 % + 0,008 MWh)
Energia apparente
Range di misura Risoluzione Precisione
0 ... 9,999 kVAh 0,001 kVAh ±(2 % + 0,008 kVAh)
10 ... 99,99 kVAh 0,01 kVAh ±(2 % + 0,08 kVAh)
100 ... 999,9 kVAh 0,01 kVAh ±(2 % + 0,8 kVAh)
1 ... 9,999 MVAh 0,001 MVAh ±(2 % + 0,008 MVAh)
Energia reattiva
Range di misura Risoluzione Precisione
0 ... 9,999 kVARh 0,001 kVARh ±(2 % + 0,008 kVARh)
10 ... 99,99 kVARh 0,01 kVARh ±(2 % + 0,08 kVARh)
100 ... 999,9 kVARh 0,01 kVARh ±(2 % + 0,8 kVARh)
1 ... 9,999 MVARh 0,001 MVARh ±(2 % + 0,008 MVARh)
Fattore di potenza
Range di misura Risoluzione Precisione
0 ... 1 0,01 ± 0,04
Angolo di fase
Range di misura Risoluzione Precisione
-180° ... 180° 0,1° ± 1°
Frequenza
Range di misura Risoluzione Precisione
45 ... 65 Hz 0,1 Hz ± 0,1 Hz

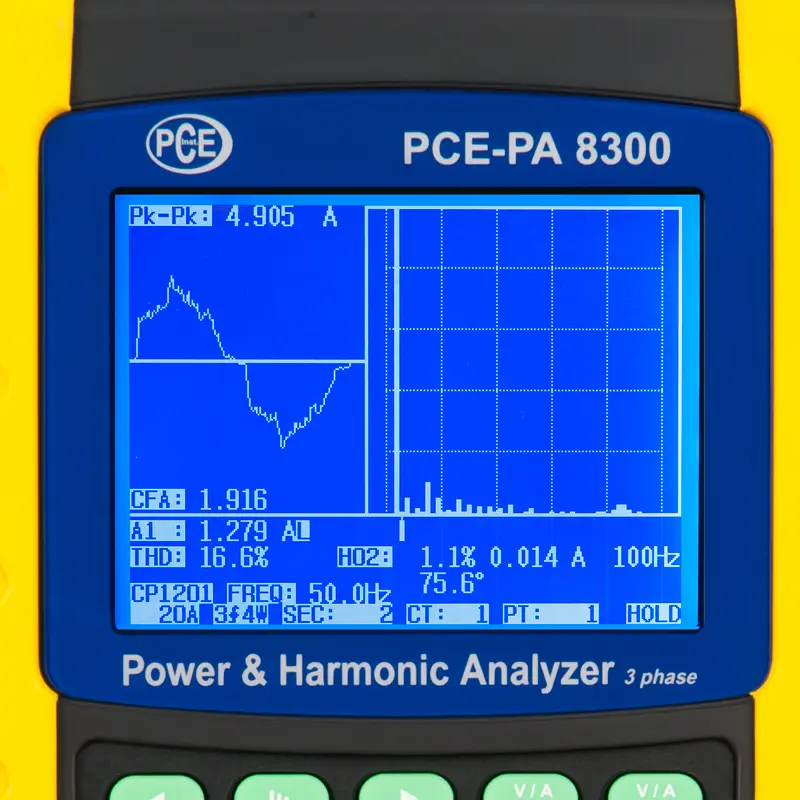

Armoniche tensione alternata a 50/60 Hz
Range di misura Risoluzione Precisione
Ordine 1ª ... 20ª 0,1 V
0,1 %		 ± (2 % + 0,5 V)
± (2 % + 10 cifre)
Ordine 21ª ... 30ª 0,1 V
0,1 %		 ± (2 % + 0,5 V)
± (2 % + 20 cifre)
Ordine 31ª ... 50ª 0,1 V
0,1 %		 non specificata
Armoniche corrente alternata a 50/60 Hz
Range di misura Risoluzione Precisione
Ordine 1ª ... 20ª 0,1 A
0,1 %		 ± (2 % + 0,5 A)
± (2 % + 10 cifre)
Ordine 21ª ... 30ª 0,1 A
0,1 %		 ± (2 % + 0,5 A)
± (2 % + 20 cifre)
Ordine 31ª ... 50ª 0,1 A
0,1 %		 Non specificata

Specifiche tecniche generali
Display LCD da 3,7 " (320 x 240 pixel) retroilluminato
Standard di sicurezza IEC1010 CAT III 600 V
Impedenza di ingresso V AC 10 MOhm
Frequenza di funzionamento
delle pinze amperometriche		 40 Hz ... 1 kHz
Frequenza di funzionamento
delle pinze amperometriche testate		 45 Hz ... 65 Hz
Protezione contro il sovraccarico V AC
A AC		 720 V RMS
1300 A con pinze amperometriche
Memoria Scheda SD
Frequenza di campionamento 1 secondo
Funzione datalogger Registrazione in tempo reale nella scheda SD
Frequenza di registrazione 2 ... 7200 secondi
Uscita dati
(visualizzazione in tempo reale dal PC)		 Mediante USB o RS-232, secondo il cavo di collegamento
Temperatura operativa 0 ... +50 °C
Umidità operativa < 80 % U.R.
Alimentazione 8 x Batterie 1,5V AA, Alimentatore da 9V
Consumo Misuratore: 300 mA DC
Pinze amperometriche: 34 mA DC
Diametro max. del cavo 50 mm
Dimensioni Misuratore: 225 x 125 x 64 mm
Pinze amperometriche: 210 x 64 x 33 mm
Morsetto: 86 mm (esterno)
Peso Misuratore: 948 g (con batterie inserite)
Pinze amperometriche: 467 g (con cavo)

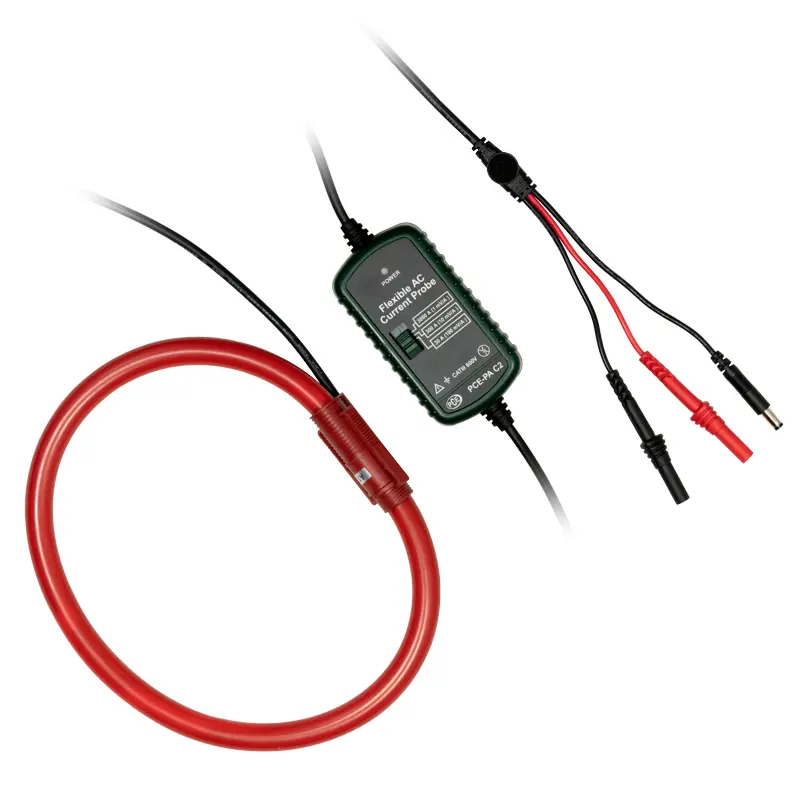

Set 2 PCE-PA 8300-2: PCE-PA 8300 + PCE-PA C2 (3.000 A)
- Range di misura: 30 A / 300 A / 3.000 A
- Diametro max. della sonda flessibile: 170 mm
- Lunghezza cavo della sonda flessibile: 610 mm
- Lunghezza cavo di collegamento: 3,4 m
- Range frequenza: 45 Hz ... 400 Hz
- Peso: 410 g

Contenuto

1 x Datalogger PCE-PA 8300-2
3 x Pinze amperometriche PCE-PA C2 (3.000 A)
4 x Pinze a coccodrillo isolate
4 x Puntali di sicurezza
8 x Batterie 1,5V AA
1 x Alimentatore da 9V
1 x Custodia
1 x Scheda di memoria SD da 2 GB

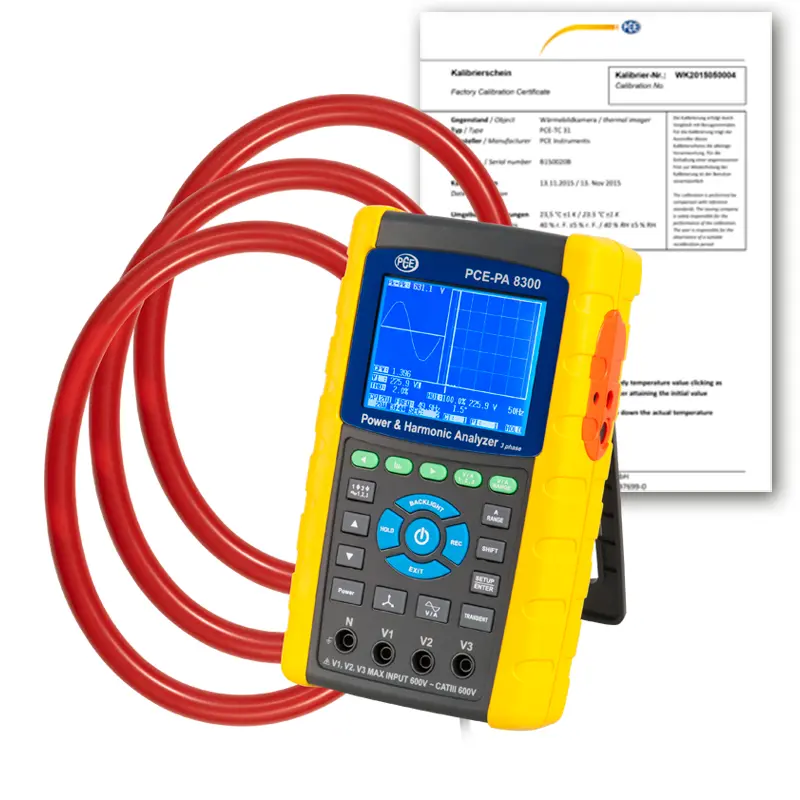

1 x Rapporto di taratura ISO (Inglese/Tedesco)
Istruzioni per l'uso (disponibili in download)
