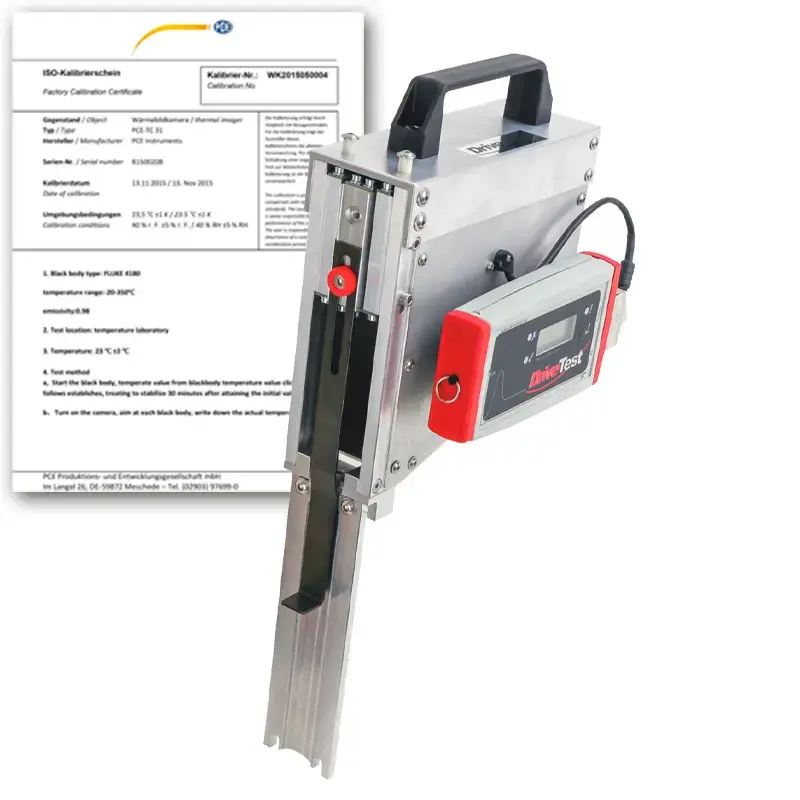

Dinamometro per forza di chiusura di tettucci, alzacristalli, portelloni FM208

Codice articolo: FM208

GTIN (EAN):

Accessori

Aggiornamento del software di valutazione per PC PinchPilot (cablato)

185,00 €

Descrizione

Dinamometro per forza di chiusura di tettucci scorrevoli, alzacristalli automatici e portelloni posteriori / Misura della forza di chiusura di tettucci scorrevoli, alzacristalli automatici e portelloni posteriori

Il dinamometro per forza di chiusura di tettucci scorrevoli, alzacristalli automatici e portelloni posteriori è un dispositivo di misurazione elettronico per tettucci scorrevoli, alzacristalli automatici e portelloni nel settore automobilistico. Le applicazioni tipiche sono i test di produzione, sviluppo e produzione nell'industria automobilistica. Il dinamometro per forza di chiusura di tettucci scorrevoli, alzacristalli automatici e portelloni posteriori, con la sua alta flessibilità della molla, è stato sviluppato per testare gli elementi morbidi che vengono bloccati in un sistema di chiusura. Il dispositivo si distingue per la facilità di utilizzo per le misurazioni ripetitive. Il suo design senza compromessi combina precisione e robustezza pratica e garantisce letture accurate anche dopo anni di utilizzo in ambienti difficili.

Per gli allestimenti di misura nei settori di prova e di produzione, l'esecuzione rapida e semplice è di grande importanza. A questo scopo, è stato sviluppato un software che riduce drasticamente la procedura di misurazione e l'impegno richiesto per la documentazione. Con poche operazioni, le misure possono essere trasferite su un PC, valutate, esportate e documentate. Forniamo interfacce adeguate (ad esempio Microsoft® DLL o National Instruments® LabVIEW) per l'integrazione in una sequenza di test automatizzata.

Caratteristiche

- Normative: 2000/4 CE, US Standard FMVSS 118, ECE-R 21;
misura aggiuntiva per alta flessibilità della molla: 2 N/mm
- Misure precise: grazie alla guida senza attrito e alla cella di carico della piattaforma
- Robusta struttura: l'alluminio resistente garantisce
una lunga durata in condizioni di utilizzo gravose
- Software professionale e completo per PC - PinchPilot
- Fornitura completa: comprende tutti i componenti necessari per
portelloni, finestrini e tettucci apribili, imballati
in una valigetta da trasporto di alta qualità
- Accessori per ogni applicazione: distanziatore (200 mm),
applicazione della forza (morsetto e piattaforma), monopiede,
blocco di supporto per paraurti, blocco di supporto per finestre,
blocco di supporto per tettuccio, distanziale per tetto scorrevole

Specifiche tecniche

FM208
Applicazione della forza	Su un solo lato
Range di misura	0 ... 200 N
Precisione	±3N (0–100 N) ±3% (<100N)
Flessibilità	2 N/mm ±10%
Larghezza apertura	30 mm
Area	20 x 20 mm
Principio di misurazione	Ponte estensimetrico
Dimensioni	Circa 220 x 80 x 250 mm
Peso	Circa 2,5 kg

Display SEB2.2
- Unità data logger con display SEB2.2, indicatori di stato a LED, pulsante di funzionamento, interfaccia USB
- Misurazione opzionale controllata per PC
- Batteria al litio
- Orologio in tempo reale
- Memoria per 100 valori
- Interfaccia per sensore e PC
- Visualizzazione del valore di picco e della forza effettiva
- LED di valutazione: OK / non OK

Software di valutazione per PC PinchPilot
- Multi-lingue (IT, EN, DE, FR, ES)
- Rappresentazione grafica della curva di forza
- Calcolo dei valori caratteristici rilevanti per la norma
- Possibilità di valutazione secondo differenti direttive
- Possibilità che l'utente inserisca direttive proprie
- Stampa del protocollo
- Esportazione dei dati (Excel, CSV, PDF)

- Requisiti di sistema Software PinchPilot (vedere scheda Software/App)

Contenuto

1 x Dinamometro per forza di chiusura di tettucci scorrevoli, alzacristalli automatici e portelloni posteriori FM208
1 x Display SEB2.2
1 x Accessorio per ogni applicazione: Distanziatore (200 mm), ingressi di forza (pinza e piattaforma),
monopiede, blocco di supporto per paraurti, blocco di supporto per finestre, blocco di supporto per tettuccio,
distanziale per tetto scorrevole
1 x Valigetta da trasporto con inserto in schiuma per l'intera fornitura
1 x Chiavette USB con Software PinchPilot
1 x Cavo USB
1 x Certificazione ISO
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)

Software / App

Descrizione Software / Requisiti tecnici

Per i nostri dispositivi di misura è necessario uno dei nostri strumenti software. Il nostro software viene utilizzato per valutare i dati ottenuti durante le misurazioni della forza di serraggio. A seconda del dispositivo di misura o di valutazione di cui si dispone, è possibile scaricare software diversi.

- PC/portatile Windows 7 o superiore
- Connessione USB o interfaccia Bluetooth
- Dispositivo di misura
- Per i seguenti dispositivi: BIA Original Class 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300

Software PinchPilot
Il nostro software "PinchPilot" viene utilizzato per valutare i dati ottenuti durante le misurazioni di forza di chiusura. Non è necessario nessun software addizionale per il lavoro quotidiano

Esportazione dei dati
PinchPilot fornisce tutte le funzioni necessario per le misurazioni di routine. Se fosse elaborare i dati in un luogo diverso, sono possibili vari tipi di esportazione:

- Esportazione di testo: Valori di misura in formato serie numerica; può essere importato, ad esempio, in Microsoft Excel
- Esportazione di immagini: Protocollo o diagramma singolo in formato EMF; si può importare, ad esempio, a Microsoft Word. Valori di misura esportabili come ppdx (formato XML) e importabili con i nostri altri strumenti software per ulteriori elaborazioni
- Database SQL: Su richiesta, è possibile impletementare una interfaccia SQL personalizzata. National Instruments DataPlugin (per importare in Diadem o LabView)

Valutazione secondo direttive di PinchPilot
Il software elabora i risultati della misurazione secondo le direttive di PinchPilot. Queste si basano sulla normativa applicabile (leggi, normative, direttive). Consistono in un insieme di parametri che includono i valori limite ammissibili. I risultati delle misurazioni ottenute vengono valutati di conseguenza. L'intervallo consentito è evidenziato a colori sul diagramma di misurazione e consente una rapida valutazione della misurazione. Manteniamo aggiornate le linee guida di PinchPilot. Le calibrazioni da noi effettuate prevedono un aggiornamento del software e quindi anche delle linee guida PinchPilot. Una calibrazione periodica garantisce all'utilizzatore di effettuare le misure secondo le norme vigenti. Oltre alla valutazione rispetto alle linee guida PinchPilot, l'utente ha la possibilit` di creare le proprie linee guida.

Documentazione dei risultati
Ci sono due opzioni per documentare le misurazioni su carta: Il protocollo di misurazione è una documentazione grafica dettagliata di un punto di misurazione. D'altra parte, il report della misurazione è una documentazione di vari punti in forma di tabella. Si può usare per documentare tutte le misurazioni di un oggetto (porta, vagone, etc.).
La lingua dell'utente può essere impostata autonomamente: italiano, inglese, francese, tedesco e spagnolo. I costi per l'aggiornamento del software vengono sostenuti se non è disponibile una licenza per la versione scaricata.

Attualmente possono essere valutati i seguenti standard e direttive:
     EN 81-1 2000-4-EG
     FMVSS118
     APTA PR-M-S-18-10
     ASME A17.1 2000
     DIN EN 14752:2005
     DIN EN 14752:2015
     2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
     EN14120 DIN 18650-1
     DIN EN 12453
     DIN EN 16005
     DIN EN 60335-2-103
     ASR A1.7
     ECE R-21
     EN 12650-1

Per i nostri dispositivi di misura è necessario uno dei nostri strumenti software. Il nostro software viene utilizzato per valutare i dati ottenuti durante le misurazioni della forza di serraggio. A seconda del dispositivo di misura o di valutazione di cui si dispone, è possibile scaricare software diversi.
