Codice articolo: PCE-TDS 200 SR-TG 75A

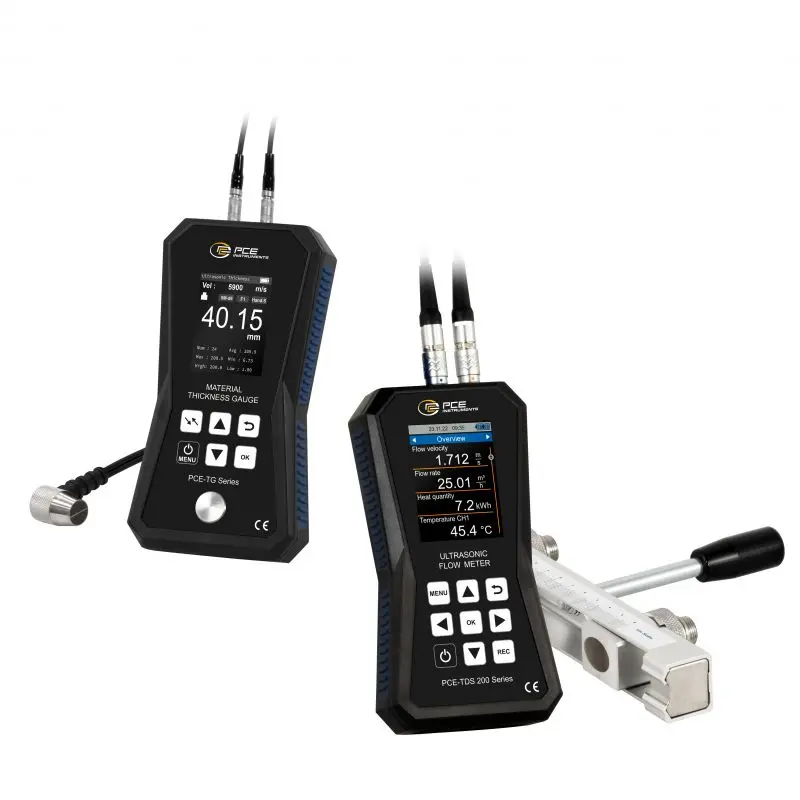

Misuratore a ultrasuoni PCE-TDS 200 SR-TG 75A

2.595,90 €
3.167,00 €
PCE-TDS 200 SR-TG 75A
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
Tempi di consegna: 10-15 giorni

Descrizione

Misuratore a ultrasuoni con memoria da 32 GB / Range di misura: ±32 m/s / Riproducibilità: ±0,5% del valore di misura / Vari tipi di sonde disponibili / Allarme / Display LCD da 2,8" / Per qualsiasi tipo di sostanza / Opzionale: Rapporto di taratura ISO o certificazione ACCREDIA/LAT / Spessimetro PCE-TG 75A incluso
Il misuratore a ultrasuoni ha un range di misurazione di ±32 m/s. La precisione di ±1,5% del valore di misura per tubazioni ≥50 e ±3,5% del valore di misura per tubazioni DN <50, cosi come la riproducibilità di ±0,5% del valore di misura, convertono questo misuratore a ultrasuoni in uno strumento di misura molto preciso. Per installare in modo corretto i sensori del misuratore a ultrasuoni, è disponibile un menù di guida all'installazione. Con questo aiuto viene indicata graficamente la qualità del segnale dal misuratore a ultrasuoni. Inoltre viene indicato, anche graficamente, se i sensori del misuratore a ultrasuoni sono posizionati alla giusta distanza. Dopo aver inserito le impostazioni del tubo e del fluido, sarà possibile visualizzare il flusso, la portata e il volume sullo schermo del misuratore a ultrasuoni. Il misuratore a ultrasuoni consente di visualizzare le misure in diverse unità di misura, come: m³, l, gal, igl, mgl, cf, bal, ib, ob.

Durante la misurazione è possibili memorizzare i dati nella memoria del misuratore a ultrasuoni. È possibile impostare l'ora di inizio, stop, frequenza di registrazione tra 1 secondo e 12 ore. I dati vengono archiviati nella memoria interna da 32 GB del misuratore a ultrasuoni. La capacità di memoria del misuratore a ultrasuoni raggiunge i 10 milioni di dati.

Il software opzionale consente di visualizzare i valori memorizzati nel dispositivo. Quando si desidera effettuare un'analisi è possibile visualizzare i dati graficamente o in una tabella. Se si desidera modificare i valori di misura ottenuti con il misuratore a ultrasuoni, è possibile esportarli in formato *.csv. Inoltre, il software consente di generare un report in pdf. Per facilitare la gestione del misuratore a ultrasuoni è possibile regolarlo tramite il software. Sempre attraverso il software, è inoltre possibile visualizzare e seguire in tempo reale l'evoluzione dei dati del misuratore a ultrasuoni.

Il display LCD a colori del misuratore a ultrasuoni ha un formato di 2,8", consentendo una facile lettura. Come opzione, è possibile richiedere un rapporto di taratura ISO o una certificazione ACCREDIA/LAT.

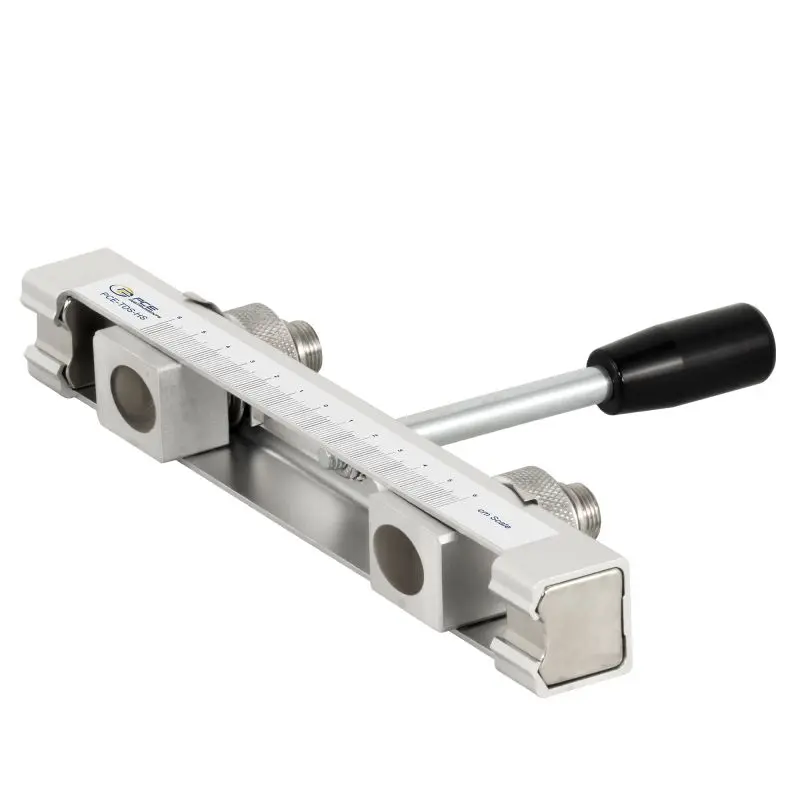

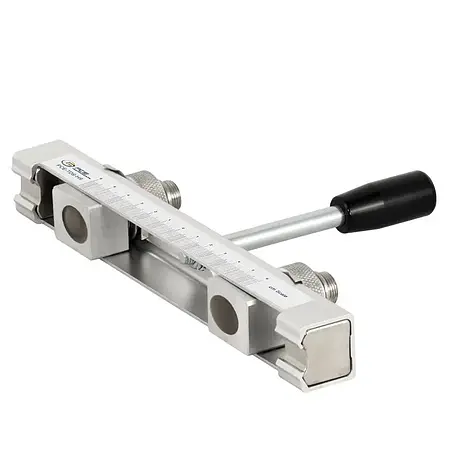

Sensore PCE-TDS 200 SR SENSOR
Sensori con guida per tubi di dimensioni DN 15 ... 100 / 20 ... 108 mm. Entrambi i sensori sono posizionati su una guida per semplificare il posizionamento dei sensori. Per facilitare la movimentazione, sulla guida è presente un'impugnatura.

Nella parte inferiore della guida sono presenti dei magneti che consentono di fissare i sensori ai tubi metallici ferrosi.

Spessimetro a ultrasuoni per materiali con memoria / Impostazione della velocità degli ultrasuoni / Standard di calibrazione integrato nel dispositivo / Range di misura fino a 300,0 mm / Allarme per valori limite / Opzionale: Rapporto di taratura ISO
Questo spessimetro a ultrasuoni per materiali effettua misurazioni in un range fino a 300,0 mm. Per misurare lo spessore di diversi materiali omogenei, è possibile regolare con lo spessimetro a ultrasuoni per materiali la velocità degli ultrasuoni. Materiali come acciaio, alluminio, zinco, argento e oro sono già integrati nella libreria dei materiali presenti nel dispositivo. Per tale motivo questo spessimetro a ultrasuoni per materiali è un dispositivo per uso universale.

Lo spessimetro a ultrasuoni per materiali ha la funzione integrata per valori limite che consente di impostare singolarmente una soglia massima e una minima. Nel caso in cui il valore misurato sul campione superi il valore limite, lo spessimetro a ultrasuoni per materiali lo indicherà visivamente. È possibile impostare lo spessimetro a ultrasuoni per materiali in modo che emetta anche un segnale acustico in caso di superamento della soglia. Grazie a questa funzione, questo spessimetro a ultrasuoni per materiali viene utilizzato nel controllo qualità e nel controllo di ingresso del materiale.

Lo spessimetro a ultrasuoni per materiali dispone anche di una memoria per archiviare i valori misurati. Dopo aver effettuato le misurazioni, è possibile recuperare i valori memorizzati nel display dello spessimetro a ultrasuoni per materiali e visualizzarli anche graficamente. Nel grafico stesso è possibile selezionare ogni singolo punto di misura e il valore associato. Per facilitare l'analisi vengono indicati i valori medi, massimi e minimi. Come opzione, è possibile richiedere un rapporto di taratura ISO.

Caratteristiche

PCE-TDS 200
- Range di misura: ±32 m/s
- Interfaccia USB-C per il trasferimento dati
- Software opzionale per l'analisi dei dati
- Riproducibilità: ±0,5% del valore di misura
- Memoria per 10 milioni di valori
- Impostazione libera dei valori di allarme
- Opzionale: Rapporto di taratura ISO o certificazione ACCREDIA/LAT

PCE-TG 75A
- Memoria
- Standard di calibrazione integrato
- Spegnimento automatico
- Range di misura fino a 300,0 mm
- Indicazione della stato della batteria
- Opzionale: Rapporto di taratura ISO o certificazione ACCREDIA/LAT

Specifiche tecniche

PCE-TDS 200 SR
Portata
Range di misura ±32 m/s
Risoluzione 0,001 m/s
Precisione DN ≥50 mm = ±1,5% del valore di misura per velocità > 0,3 m/s
DN <50 mm = ±3,5% del valore di misura per velocità > 0,3 m/s
Riproducibilità ±0,5% del valore di misura

Sensore PCE-TDS 200 SR SENSOR Coppia di sensori
Diametro del tubo DN 15 ... 100 / 20 ... 108 mm

Metodi di misurazione Z / V / N / W
Sostanze - Acqua
- Acqua di mare
- Olio
- Greggio
- Metanolo
- Etanolo
- Diesel
- Benzina
- Petrolio
- Personalizzato
(impostazione manuale della velocità degli ultrasuoni del liquido)
Qualsiasi liquido con un'impurità inferiore a    <5%
Materiale del tubo - Rame CU
- Acciaio FE
- Acciaio inox VA
- Alluminio AL
- Ottone ME
- Ferro fuso CI
- Ferro FE
- Nichel NI
- Titanio TI
- Zinco ZI
- Acrilico AC
- Polietilene PE
- Polipropilene PP
- Cloruro di polivinile PVC
- Nylon NY
- Personalizzato
(impostazione manuale della velocità degli
ultrasuoni trasversali del materiale del tubo)
Materiale di rivestimento interno del tubo - Senza rivestimento
- Resina epossidica
- Gomma
- Malta
- Polistirene PS
- Polietilene PE
- Politetrafluoroetilene PTFE
- Poliuretano PU
- Polipropilene PP
- Personalizzato
(impostazione manuale della velocità degli ultrasuoni
longitudinali del rivestimento interno del tubo)
Parametri misurati Velocità del flusso / Flusso / Volume
Unità di misura dimensioni mm / in
Unità di misura velocità del flusso m/s / ft/s
Unità di misura flusso volumetrico m³ / l / gal / igl / mgl / cf / bal / ib / ob
Unità di misura temporale Secondi / minuti / ore / giorni
Unità di misura volume m³ / l / gal / igl / mgl / cf / bal / ib / ob
Altre specifiche
Display LCD da 2,8“
Standard unità di misura Metrico / Imperiale
Lingue del menù Italiano/inglese/tedesco/cinese/spagnolo/francese/olandese/
/giapponese/polacco/portoghese/russo/turco
Condizioni operative e di stoccaggio -20 ... +65 °C / 10 ... 95% U.R. senza condensa
Memoria 32 GB / 10 milioni di valori
Interfaccia USB (per misurazione in tempo reale, trasferimento dei dati, ricarica della batteria)
Classe di protezione IP52
Alimentazione Batteria LiPo; 3,7 V; 2500 mAh
Caricabatteria USB / 5 V DC / 500 mA
Autonomia Circa 10 h
Dimensioni 165 x 85 x 32 mm
Peso 255 g

PCE-TG 75A
Range di misura 1,00 ... 300,0 mm
Risoluzione 0,01 mm per ≤99,99 mm
0,1 mm per ≥100,0 mm
Precisione ±0,5% del valore + 0,05 mm
Memoria 1500 valori
Frequenza 5 MHz / 2,5 MHz
Diametro sensore 10 mm
Sensore standard Sonda PCE-TG 5M10d
Temperatura operativa sensore -10 ... 60 °C
Regolazione velocità degli ultrasuoni    1.000 ... 9.999 m/s
Diametro minimo del tubo Ø20 x 3 mm (acciaio)
Libreria dei materiali 15 posizioni di memoria
Spessore standard di calibrazione 4 mm
Schermo LCD TFT a colori da 2,4" con regolazione della luminosità
Alimentazione 3 x Batterie da 1,5 V, tipo AA
Spegnimento automatico Spento, 2, 5, 10, 30 minuti
Condizioni operative dispositivo 0...40 °C/ <90% U.R. senza condensazione
Dimensioni 163 x 82 x 38 mm
Peso 320 g

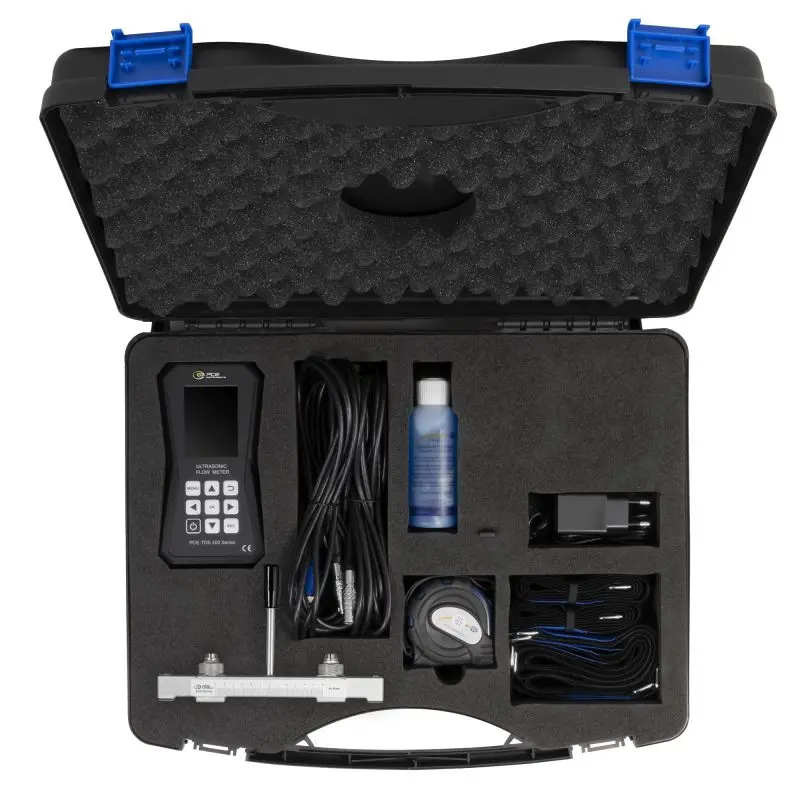

Contenuto

1 x Misuratore a ultrasuoni PCE-TDS 200 SR-TG 75A
1 x Sensore di flusso PCE-TDS 200 SR SENSOR(coppia)
2 x Prolunghe da 5 m
2 x Cinghie di velcro
1 x Alimentatore
1 x Cavo USB-C
1 x Gel di accoppiamento
1 x Nastro di misurazione PCE
1 x Borsa per trasporto
1 x Spessimetro a ultrasuoni per materiali PCE-TG 75A

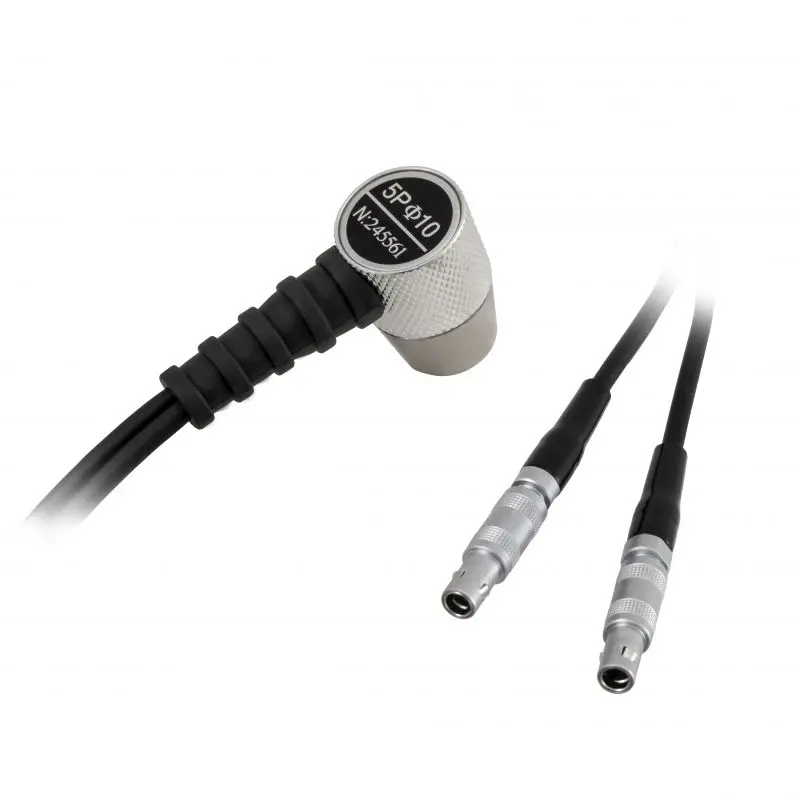

1 x Sonda PCE-TG 5M10d
1 x Gel di accoppiamento (TT-GEL)
1 x Custodia
3 x Batterie da 1,5V AA
Istruzioni per l'uso (disponibili in download)
