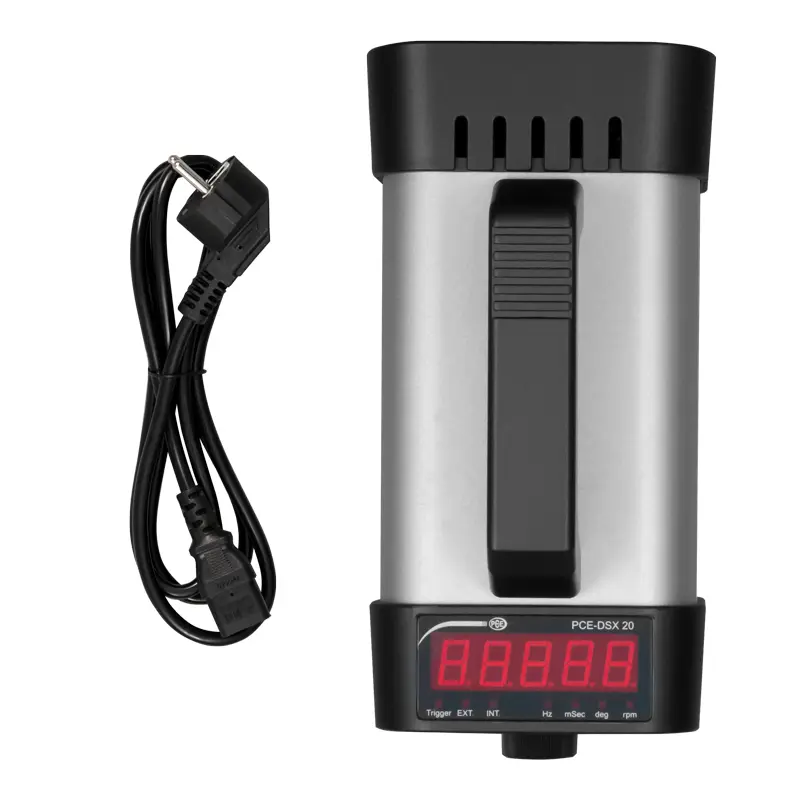

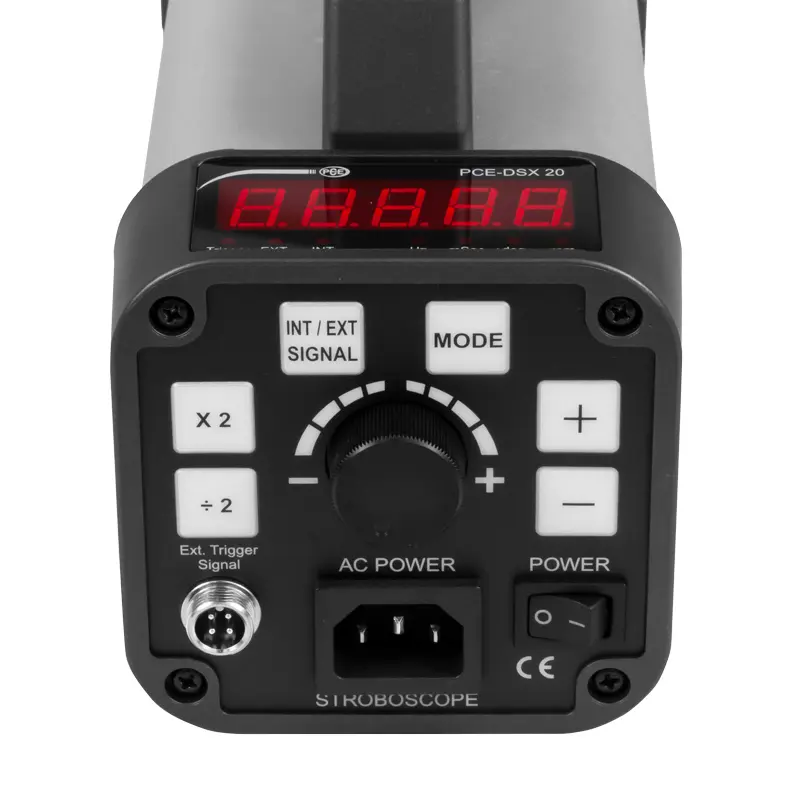

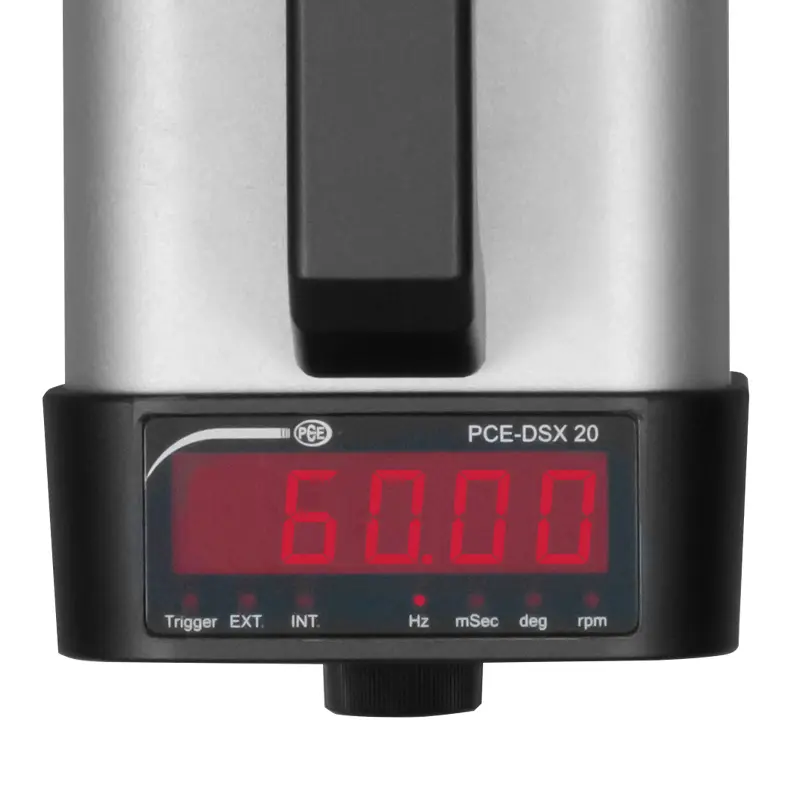

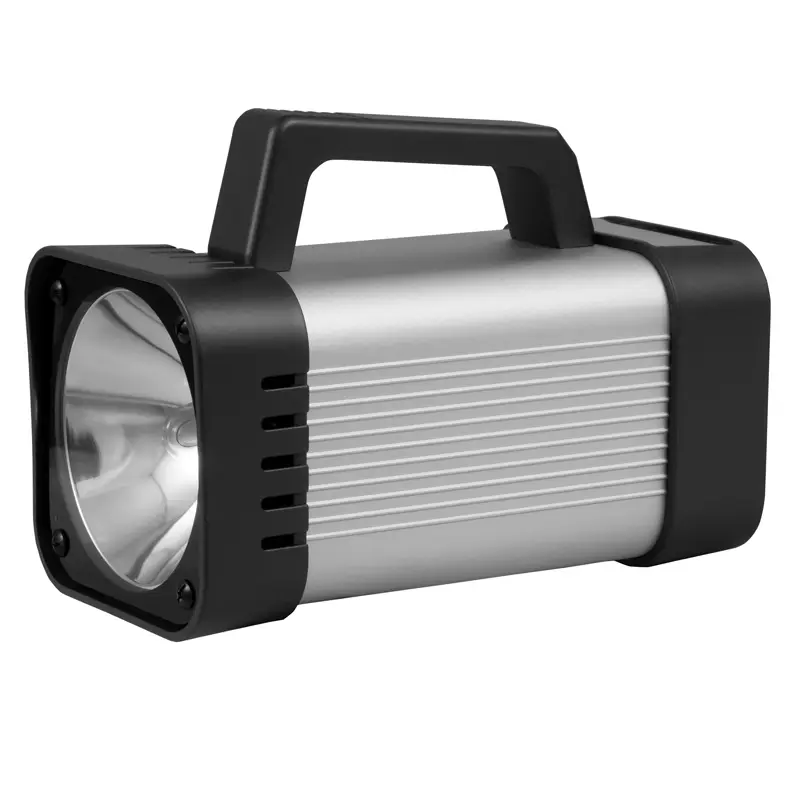

Il misuratore di giri viene utilizzato solitamente per misurare le rotazioni o per osservare i movimenti. Il misuratore di giri PCE DSX 20 ha un design compatto ed è molto leggero. Ciò consente di utilizzare comodamente il misuratore di giri anche per misure in luoghi di difficile accesso. Il dispositivo è uno strumento ottimale per l'utente. La frequenza del flash è regolata da una manopola e visualizzata sul display digitale del misuratore di giri. È possibile utilizzare il misuratore di giri in modo continuo senza problemi. Il dispositivo dispone inoltre di un ingresso trigger, che consente la sincronizzazione o l'attivazione esterna. È possibile selezionare doppio o mezzo giro attraverso la tastiera.

Ambito di applicazione
Questo misuratore di giri è lo strumento ideale per i tecnici della manutenzione e il personale di assistenza tecnica di impianti e macchine industriali. È possibile controllare i giri e l'andamento, o visualizzare errori e guasti impossibili da vedere per l'occhio umano, o interrompere i processi in modalità ottica.

Il misuratore di giri è approvato da anni di utilizzo nei processi industriali, senza dimenticare il campo della ricerca e sviluppo:
- Nelle macchine di riempimento e etichettatura di birrai e produttori di acqua minerale
- Nella produzione di carta e nelle macchine da stampa: il misuratore di giri serve a riconoscere il passante a velocità superiori a 60 m/min. Con il misuratore di giri si osserva il percorso prima dell'avvolgimento. Con il misuratore di giri possono essere visualizzati otticamente gli errori più piccoli nei processi, come le pulsazioni. L'immagine seguente è stata realizzata su una macchina per carta stampata piana. Tutte le barre e gli aspiratori della schermatura eseguita su queste barre hanno funzionato perfettamente, tranne in un caso. Naturalmente, non poteva essere visualizzato otticamente. Con il misuratore di giri è possibile riconoscere la fonte dell'errore per mezzo di segni quasi impercettibili sulla carta.



- Nei macchinari per l'industria tessile
- Nell'industria automobilistica
- Su macchine e motori ad alta velocità:
Il misuratore di giri viene utilizzato principalmente per determinare i giri, come si può vedere nell'immagine successiva. Questo controllo viene spesso utilizzato per regolare la velocità di grandi meccanismi di movimento rapido con i dati del sistema di controllo del processo o con il valore di velocità dell'azionamento elettrico. Inoltre, viene controllata la marcia concentrica delle onde. Il misuratore di giri diventa in questo caso lo strumento ideale per ispezionare motori, onde, ingranaggi, cilindri ... e tutto ciò che è in grado di ruotare.
- Nei sistemi di ventilazione nel settore della climatizzazione.
- Nella laminazione dell'industria siderurgica.
- Il misuratore di giri è uno strumento di aiuto ottimale in tutti i luoghi in cui ci sono componenti rotanti o in processi di produzione di un gran numero di pezzi.
Avvertenza per prevenire i rischi con l'uso del misuratore di giri: tutti gli oggetti che vengono fermati otticamente con il misuratore di giri si spostano ad alta velocità. Mantenere sempre una distanza di sicurezza e non toccare l'oggetto da controllare.

Indicazioni generali per l'uso del misuratore di giri
Le immagini sotto mostrano il corretto utilizzo del misuratore di giri per ottenere i valori di misura corretti o un'immagine fissa ottimale e determinare la causa che produce un numero di giri doppio (invece di 110/min., 220/min.). La procedura corretta è generale, anche se qui riguarda solo l'esempio della trasmissione di una cinghia e un'onda di azionamento.
Nella valutazione di una trasmissione a cinghia si ottiene facilmente l'interruzione ottica (c'è sempre un'area prominente a cui gli stroboscopi possono essere regolati).
Nell'osservazione di diverse cinghie trapezoidali che operano in un'onda di azionamento, in caso di riparazioni o manutenzione della macchina, è necessario contrassegnare una linea di riferimento con il gesso in verticale rispetto alla direzione di funzionamento lungo tutte le cinghie.
Esempio di misura in un'onda:
In un'onda correttamente centrata con una ruota motrice, si misurerà sempre il numero reale di giri con arresto ottico. Se la ruota motrice ha un decentramento assiale o uno scompenso, verrà misurata una velocità doppia con il misuratore di giri.
Questo fatto porta nella pratica errori di valutazione.
