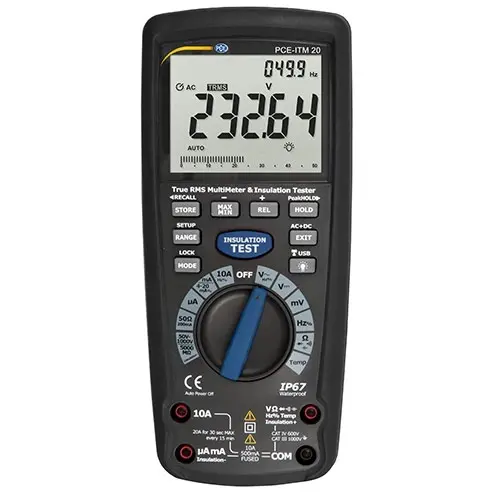

Misuratore di isolamento PCE-ITM 20

Codice articolo: PCE-ITM 20
GTIN (EAN): 4250348718563
384,90 €
469,58 €
Più Venduto
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
:
4250348718563
PCE-ITM 20
Tempi di consegna: 3-5 giorni (fine esaurimento scorte)

Accessori

Certificazione CAL-PCE-MU (Rapporto di taratura ISO)
Certificazione CAL-PCE-MU (Rapporto di taratura ISO)
80,00 €
Certificazione ISO
Certificazione CAL-PCE-IT-Serie (Rapporto di taratura ISO)
Certificazione CAL-PCE-IT-Serie (Rapporto di taratura ISO)
165,90 €
Certificazione ISO

Descrizione

Il dispositivo integra un multimetro e un misuratore di isolamento / Test di tensione fino a 1000V / Ampio display LCD / Misura della temperatura / Misura della frequenza / Memoria interna / CAT IV 600V / IP67
Il misuratore di isolamento PCE-ITM 20 combina un multimetro con varie funzioni in un singolo dispositivo. Oltre a misurare i parametri di base come tensione, corrente e resistenza, il misuratore di isolamento è equipaggiato per misurare la frequenza e la capacità. La spedizione include una termocoppia per eseguire misure della temperatura. La selezione automatica del range di misura consente di lavorare in modo rapido e sicuro. L'ampio schermo LCD retroilluminato garantisce una buona lettura dei valori.

Il dispositivo incorpora un misuratore di isolamento e può misurare resistenze di isolamento fino a 5000 MΩ (5 GΩ) utilizzando tensioni di test fino a 1000V. Il misuratore di isolamento misura direttamente anche i parametri Indice di polarizzazione (PI) e indice del rapporto di assorbimento dielettrico (DAR). Grazie a ciò, è possibile analizzare rapidamente il valore di isolamento del pezzo da misurare.

Il misuratore di isolamento dispone di una memoria interna, ciò consente di recuperare i valori memorizzati sullo schermo.

Caratteristiche

- Selezione del range automatica
- Misura della capacità
- Misura dell'isolamento
- Ampio schermo LCD retroilluminato
- Memoria interna
- Funzione Hold
- IEC 1010, CAT III 1000V, CAT IV 600V
- Misura della frequenza

Specifiche tecniche

Specifiche tecniche
Misura di isolamento
Tensione di prova /
Corrente di prova		 Range di misura Risoluzione Precisione
50 V
1 mA @ 50 kΩ		 0,01 ... 5 MΩ  0,0001 MΩ ± (4 % + 20 digit)
5 ... 50 MΩ 0,001 MΩ ± (4 % + 20 digit)
50 ... 500 MΩ 0,01 MΩ ± (4 % + 20 digit)
500 ... 1000 MΩ 0,1 MΩ Non specificato
125 V
1 mA @ 125 kΩ		 0,01 ... 5 MΩ 0,001 MΩ ± (2 % + 20 digit)
5 .... 50 MΩ 0,001 MΩ ± (2 % + 20 digit)
50 ... 500 MΩ 0,01 MΩ ± (3 % + 20 digit)
500 .... 5000 MΩ 0,1 MΩ ± (4 % + 20 digit)
250 V
1 mA @ 250 kΩ		 0,01 ... 5 MΩ 0,0001 MΩ ± (2 % + 20 digit)
5 ... 50 MΩ 0,001 MΩ ± (2 % + 20 digit)
50 ... 500 MΩ 0,01 MΩ ± (3 % + 20 digit)
500 ... 5000 MΩ 0,1 MΩ ± (4 % + 20 digit)
500 V
1 mA @ 500 kΩ		 0,01 ... 5 MΩ 0,0001 MΩ ± (2 % + 20 digit)
5 ... 50 MΩ 0,001 MΩ ± (2 % + 20 digit)
50 ... 500 MΩ 0,01 MΩ ± (3 % + 20 digit)
500 ... 5000 MΩ 0,1 MΩ ± (4 % + 20 digit)
1000 V
1 mA @ 1000 kΩ		 0,01 ... 5 MΩ 0,0001 MΩ ± (2 % + 20 digit)
5 ... 50 MΩ 0,001 MΩ ± (2 % + 20 digit)
50 ... 500 MΩ 0,01 MΩ ± (3 % + 20 digit)
500 ... 5000 MΩ 0,1 MΩ ± (4 % + 20 digit)
Corrente di cortocircuito <1,5 mA
Multimetro
Grandezza Range di misura Risoluzione Precisione
(del valore)
Tensione continua 50 mV 0,001 mV ± (0,06 % + 20 digit)
500 mV 0,01 mV ± (0,06 % + 6 digit)
5 V 0,0001 V ± (0,06 % + 4 digit)
50 V 0,001 V ± (0,06 % + 4 digit)
500 V 0,01 V ± (0,06 % + 4 digit)
1000 V 0,1 V ± (0,1 % + 3 digit)
Tensione alternata
AC + DC
50 .... 1000 Hz 		50 mV 0,001 mV ± (1 % + 50 digit)
500 mV 0,01 mV ± (1 % + 50 digit)
5 V 0,0001 V ± (1 % + 30 digit)
50 V 0,001 V ± (1 % + 30 digit)
500 V 0,01 V ± (1 % + 30 digit)
1000 V 0,1 V ± (1 % + 30 digit)
La precisione indicata si riferisce a tensioni alternate tra 5 e 100% del range di misura
Corrente continua 500 µA 0,01 µA ± (0,5 % + 3 digit)
5000 µA 0,1 µA ± (0,5 % + 3 digit)
50 mA 0,001 mA ± (0,5 % + 3 digit)
500 mA 0,01 A ± (0,5 % + 3 digit)
10 A 0,001 A ± (0,5 % + 3 digit)
Corrente alternata
AC + DC
50 .... 1000 Hz 		500 µA 0,01 µA ± (1% + 30 digit)
5000 µA 0,1 µA ± (1% + 30 digit)
50 mA 0,001 mA ± (1% + 30 digit)
500 mA 0,01 A ± (1% + 30 digit)
10 A 0,001 A ± (1% + 30 digit)
La precisione indicata si riferisce a correnti alternate tra 5 e 100% del range di misura
Resistenza 50 Ω 0,01 Ω ± (0,2 % + 20 digit)
500 Ω 0,1 Ω ± (0,1 % + 10 digit)
5 kΩ 0,0001 kΩ ± (0,1 % + 3 digit)
50 kΩ 0,001 kΩ ± (0,1 % + 3 digit)
500 kΩ 0,01 kΩ ± (0,1 % + 3 digit)
5 MΩ 0,001 MΩ ± (1 % + 10 digit)
50 MΩ 0,001 MΩ ± (1,5 % + 50 digit)
Capacità 50 nF 0,001 nF ± (1,5 % + 50 digit)
50 nF 0,01 nF ± (1,5 % + 10 digit)
500 nF 0,1 nF ± (1,5 % + 10 digit)
5 µF 0,001 µF ± (1,5 % + 5 digit)
50 µF 0,01 µF ± (1,5 % + 5 digit)
500 µF 0,1 µF ± (1,5 % + 5 digit)
5 mF 0,001 mF ± (3 % + 30 digit)
10 mF 0,01 mF ± (3 % + 30 digit)
Frequenza
(Elettrica) 		50 Hz 0,001 Hz ± (0,02 % + 3 digit)
500 Hz 0,01 Hz ± (0,02 % + 3 digit)
5 kHz 0,0001 kHz ± (0,02 % + 3 digit)
50 kHz 0,001 kHz ± (0,02 % + 3 digit)
500 kHz 0,01 kHz ± (0,02 % + 3 digit)
5 MHz 0,0001 MHz ± (0,02 % + 3 digit)
50 MHz 0,001 MHz ± (0,02 % + 3 digit)
100 MHz 0,01 MHz Non specificata
Sensibilità: 0,8V RMS min @ 20% ... 80% Duty Cycle < 100 kHz
5V RMS min @ 20% ... 80% > 100 kHz
Frequenza (Elettrica) 40 Hz ... 10 kHz 0,01 1 Hz ... 0,001 kHz ± (0,1 %)
Duty Cycle 0,1 ... 99,9% 0,01% ± (1,2 % + 2 digit)
Larghezza di impulso 100 µS ... 100 ms; Frequenza: 5 Hz ... 150 kHz
Temperatura
Termocoppia tipo K		 -58 ... 2462 °F 0,1 °F ± (0,5 % + 7 °F)
-50 ... 13350 °C 0,1 °C ± (0,5 % + 3,5 °C)
4 ... 20 mA % -25 ... 125% 0,01% ± 50 digit
Resistenza
Range di misura 50 Ω		 50 Ω 0,001 Ω ± (1 % + 20 digit)
  500 Ω 0,01 Ω ± (1 % + 20 digit)
Tensione a vuoto: 5V; Protezione da sovraccarico: 250V
Specifiche tecniche generali
Memoria 9999 valori
Design Doppia struttura, IP67 (resistente all'acqua e alla polvere)
Prova anti-caduta 2 m
Test dei diodi Corrente di prova 0,9 mA
Tensione in vuoto 2,8 V
Test di continuità Segnale acustico con resistenza < 35 Ω
Corrente di prova < 0,35 mA
Rilevamento valore picco Rilevamento > 1ms
Sensore di temperatura Termocoppia tipo K
Impedenza di ingresso Tensione continua: > 10 MΩ
Tensione alternata: > 9 MΩ
Accoppiamento AC TRMS
Ampiezza di banda tensione AC 50 Hz ... 1 kHz
Fattore di cresta <3 con 500 V
< 1,5 con 1000 V
Display LCD da 50000 digit con grafico a barre, retroilluminato
Spegnimento Dopo 15 minuti di inattività
Frequenza di campionamento / Aggiornamento del display    10 Hz
Alimentazione 6 x Batterie da 1,5V AA
Fusibili mA,µA: 0,5 A / 1000 V ceramica
A: 10 A / 1000 V ceramica
Condizioni operative 5 ... 40 °C / max. 80% U.R.
Condizioni di stoccaggio -20 ... 60 °C / max. 80% U.R.
Altitudine operativa Max. 2000 m
Peso Ca. 720 g
Dimensioni 220 x 95 x 50 mm
Sicurezza EN61010-1
IEC 61010-1 Teil 2 (2001)
CAT IV 600V, CAT III 1000V
UL 61010-1 Teil 2 (2004)
CAN/CSA C22.2 No 6110-1 parte 2 (2004)
UL 61010B-2-031 parte ± (2003)

Contenuto

1 x Misuratore di isolamento PCE-ITM 20,
1 x Set di puntali,
1 x Pinze a coccodrillo con cavo,
1 x Adattatore per termocoppia,
1 x Termocoppia tipo K,
6 x Batterie da 1,5V AA,
Istruzioni per l'uso (disponibili in download)
