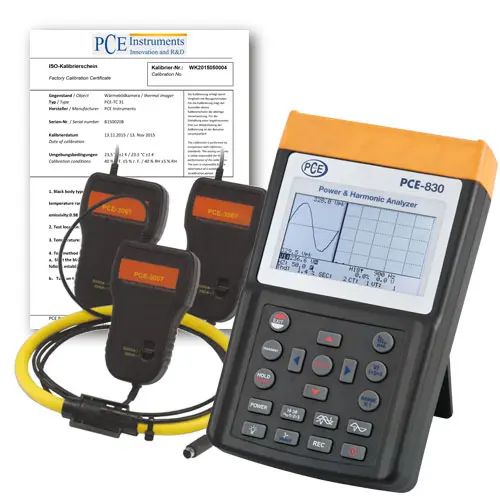

Misuratore di potenza elettrica PCE-830-3-ICA (Certificazione ISO inclusa)

Codice articolo: PCE-830-3-ICA

GTIN (EAN): 4250348727718

Accessori

Adattatore per corrente e potenza PCE-PA-ADP-SCHUKO

294,90 €

Pinza amperometrica flessibile PCE-3007 (3000A)

695,90 €

Certificazione CAL-PCE-830 (Rapporto di taratura ISO)

594,90 €

Pinza amperometrica PCE-6801 (100A)

649,90 €

Pinza amperometrica PCE-6802 (1000A)

661,90 €

Descrizione

Misuratore di potenza elettrica trifase / Misuratore di energia / Analizzatore di armoniche / Memoria / Interfaccia per PC e software / Certificazione ISO inclusa

Il misuratore di potenza elettrica PCE-830-3-ICA (Power and Harmonics Analyzer) serve per la misura a una e tre fasi di grandezze elettriche in corrente alternata. Il misuratore di potenza elettrica, oltre a rilevare le grandezze di misura "normali" come tensione, corrente, frequenza, potenza e energia, indica anche, secondo la normativa EN50160, i valori armonici, interarmonici e asimmetrici. Interferenze nella rete come interruzioni, furti, interarmonici temporali o transitori (a partire da 16 µs) sono rilevate con i loro valori corrispondenti. Il display LCD del misuratore di potenza elettrica, che è dotato di un buon contrasto e una matrice a punti retroilluminata, mostra fino a 35 parametri contemporaneamente.

Si possono adattare fino a 3 pinze per corrente contemporaneamente. Nella modalità di registrazione dati, questo misuratore di potenza elettrica può memorizzare fino a 17.470 valori di misura (3 fasi / 4 cavi), nel caso più semplice fino a 52.400 valori di misura (1 fase / 2 cavi), ripartiti tra 85 registrazioni. Tutto questo fa si che il misuratore di potenza elettrica PCE-830-3-ICA possa essere utilizzato per analisi di lunga durata. I valori di misura ottenuti possono essere inviati al PC ed essere processati con il software di analisi corrispondente. Nella confezione troverà tutto ciò che è necessario per effettuare le misure e le analisi (incluso il software e il cavo dati).

Caratteristiche

- Certificazione ISO inclusa
- Analisi di rete trifase / 4 cavi, 3 fasi / 3 cavi, 1 fase / 2 cavi, 1 fase / 3 cavi
- Misura del valore effettivo reale (V 123 e I 123 )
- Misura della potenza attiva (W, KW, MW, GW)
- Misura della potenza apparente e reattiva (KVA, KVAR)
- Fattore di potenza (PF), angolo di fase (Φ)
- Misura di energia e lavoro (Wh, KWh, KVARh, PFh)
- Misure di corrente da 0,1 mA a 3.000 A, consente per esempio di analizzare la necessità di
   riserva di potenza di una fabbrica
- Ampio display LCD che mostra fino a 35 parametri simultaneamente (3P4W [=3 fasi /4 cavi])
- Condizioni CT (1 a 600) e PT (1 a 3.000) programmabili
- Indicazione delle forme di onda di corrente e tensione sovrapposta
- Memoria da 512 KB con intervalli di registrazione programmabili (frequenza di
   campionamento da 2 a 3.000 secondi, 17.470 valori usando il sistema trifase / 4 cavi)
- Indicazione delle forme di onda, parametri di rendimento e distorsioni armoniche
- Ampio display LCD, matrice a punti illuminata
- Potenza media (AD in W, KW, MW)
- Potenza massima (MD in W, KW, MW) con il periodo programmabile
- Analisi delle distorsioni armoniche fino al 99° ordine di curvatura
- Indicazione nel display fino alla 50ª forma d'onda armonica
- Indicazione della forma d'onda con valore massimo (1024 valori di misura / periodi)
- Analisi delle distorsioni assolute (%THD-F)
- Diagramma di equilibrio grafico con parametri del sistema trifase
- Rileva fino a 28 transitori (tempo e cicli) con soglia programmabile (%)
- Relazione trifase per tensione o corrente asimmetrica (VUR)
- Fattore trifase di tensione o corrente asimmetrica (d0%, d2%)
- Interfaccia USB isolata otticamente
- Temporizzatore e calendario integrato per la registrazione dei dati
- Diametro massimo del cavo elettrico per la pinza amperometrica: PCE-6801 circa 30mm,
   PCE-6802 circa 55mm, PCE-3007 circa 170 mm

Specifiche tecniche

Valori di misura	Range di misura / Risoluzione / Precisione
Watt AC (50 o 60 Hz, PF 0,5 fino a 1)	10,0 ... 999,9 W / 0,1 W / ±1% del range di misura 1,000 ... 9,999 kW / 0,001 kW / ±1% del range di misura 10,00 ... 99,99 kW / 0,01 kW / ±1% del range di misura 100,0 ... 999,9 kW / 0,1 kW / ±1% del range di misura 1000 ... 9999 kW / 1 kW / ±1% del range di misura
Corrente AC (50 o 60 Hz, selezione range automatica, TRMS)	0 ... 300 A / 0,1 A / ±1,0% del range di misura 300,0 ... 999,9 A / 0,1 A / ±1,0% del range di misura 1000 ... 3000 A / 1A / ±1,0% del range di misura
Tensione AC (50 o 60 Hz, TRMS)	20,0 ... 500,0 V / 0,1 V / ±0,5% ±5 digit (fase contro presa a terra) 20,0 ... 600,0 V / 0,1 V / ±0,5% ±5 digit (fase contro fase)
Distorsioni armoniche della tensione AC	1 ... 20º / 0,1% / ±1,0% 21 ... 49º / 0,1% / 4% del valore di misura ±2,0% 50 ... 99º / 0,1% / 6% del valore di misura±2,0%
Armoniche della corrente AC in%	1 ... 10º / 0,1% / ±2% 21 ... 49º / 0,1% / ±6% 50 ... 99º / 0,1% / ±10%
Fattore di potenza (PF)	0,000 ... 1,000 / 0,001 / ±0,04
Angolo di sfasamento (Phi)	0° ... 180° / 0,1° / ±2°
Distorsione armonica totale	0,0 ... 20,0% / 0,1% / ±2% 20,0 ... 100% / 0,1% / ±6% del valore di misura ±1% 100 ... 999,9% / 0,1% / ±10% del valore di misura ±1%
Misura massima in tensione e corrente AC	50Hz / 19µS / ±5% ±30 digit 60Hz / 16µS / ±5% ±30 digit
Misura del valore più alto in tensione e corrente AC	1,00 ... 99,99 / 0,01 / ±5% ±30 digit
Range frequenza in modo automatico	45 ... 65 Hz / 0,1Hz / 0,1Hz
Memoria	512 kB (non è memoria volatile) per un massimo di 52.420 valori di misura effettuando una misura di 1 fase/2 cavi
Interfaccia	USB (isolata otticamente)
Software e cavo dati	Entrambi nella confezione, adatto per Windows XP, 7 etc...
Display	LCD retroilluminato, con matrice a punti
Alimentazione	8 x 1,5V tipo AA (Mignon)
Dimensioni	257 x 155 x 57 mm
Peso	1.160 g
Condizioni operative	Max. 85% U.R. / -10 ... +50 ºC
Tipo di protezione / normative	IEC 61010, 600 V/CAT III
Set 3: PCE-830-3-ICA + pinza amperometrica flessibile PCE-3007 (3000A) - Rilevazione cavo elettrico: diametro 170 mm - Raggio di curvatura minimo: 35 mm - Lunghezza del cavo elettrico di misura: 610 mm - Diametro del cavo elettrico di misura: 14 mm - Dimensioni (Box): 130 x 80 x 43 mm - Peso: 410g

Contenuto

1 x Misuratore di potenza elettrica PCE-830-3-ICA
3 x Pinze amperometriche PCE-3007
4 x Morsetti isolati
4 x Linee di verifica di sicurezza da 3m
8 x Batterie
1 x Alimentatore
1 x Valigetta
1 x Cavo USB per PC
1 x Software (inglese)
1 x Certificazione ISO (Inglese/Tedesco)
Istruzioni per l'uso (disponibili in download)
