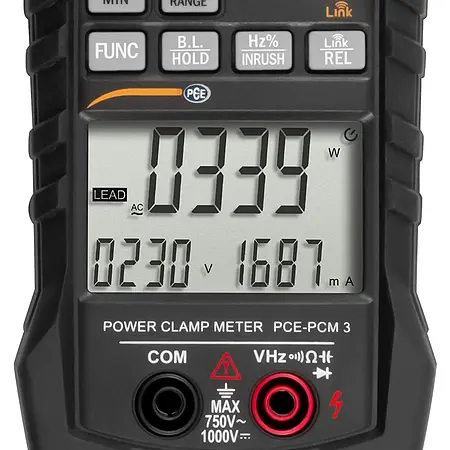

Misuratore per autoveicoli PCE-PCM 3

Codice articolo: PCE-PCM 3

GTIN (EAN): 4250348719089

Accessori

Adattatore per corrente e potenza PCE-PA-ADP-SCHUKO

294,90 €

Certificazione CAL-PCE-MU (Rapporto di taratura ISO)

80,00 €

Descrizione

Misuratore per autoveicoli per reti monofase / Misura della tensione senza contatto (NCV) / W / VA / Var / Corrente di spunto / Misura della corrente 1.000 A AC / Interfaccia Bluetooth / Misura della frequenza / Retroilluminazione / Misura della tensione / Misura della potenza fino a 750 kW

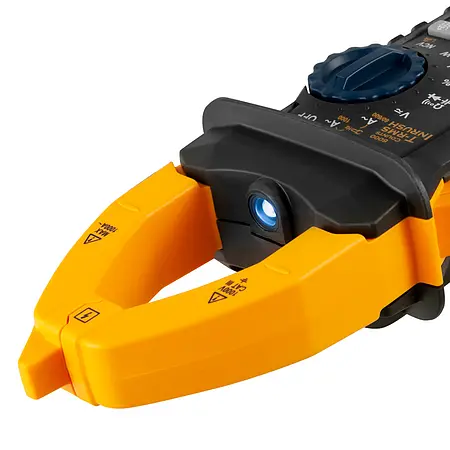

Con questo misuratore per autoveicoli è possibile misurare senza problemi correnti alternate fino a 1.000 A. Allo stesso tempo può misurare la tensione fino a 1.000 V AC/DC. Il misuratore per autoveicoli misura anche la potenza attiva, reattiva e apparente fino a 750 kW. Un'altra funzione del misuratore per autoveicoli è la misura della corrente di spunto. Molte macchine consumano alla partenza una corrente molto elevata. Una pinza convenzionale non misura questo parametro. Tuttavia, il misuratore per autoveicoli è in grado di misurarlo senza nessun problema.

Con la funzione NCV (Not Connected Voltage) il misuratore per autoveicoli può verificare se una linea o un cavo è sotto tensione, senza dover effettuare una misura a contatto. Ciò rende più facile il lavoro dell'operatore. Ed oltre a tutte queste funzioni, è possibile collegare, via Bluetooth, il misuratore per autoveicoli a un dispositivo remoto. Attraverso l'interfaccia Bluetooth è possibile trasferire in tempo reale i risultati al dispositivo per memorizzarli o analizzarli.

Caratteristiche

- Potenza attiva, reattiva e apparente
- Misura fino alla 20º forma d'onda armonica
- Misura senza contatto (NCV)
- Misura la corrente di spunto
- Misura della corrente fino a 1.000 A AC
- Interfaccia Bluetooth

Specifiche tecniche

Condizioni operative: 23 °C ±5 °C, <75% U.R.

Corrente AC

Range di misura

Risoluzione

Precisione

60 A

0,01 A

±2% + 8 digit

600 A

0,1 A

±2 % + 8 digit

1.000 A

1 A

±2% + 8 digit

Corrente di ingresso massima 1.000 A AC
Range di frequenza 40 .... 400 Hz

Corrente di spunto AC

Range di misura

Risoluzione

Precisione

60 A

0,01 A

Solo come riferimento

600 A

0,1 A

±5% + 60 digit

1.000 A

1 A

±5% + 60 digit

Tempo totale: 100 ms
Range: 20 ... 1.000 A
Range di frequenza: 40 .... 400 Hz

Tensione DC

Range di misura

Risoluzione

Precisione

6 V

0,001 V

±0,5% + 5 digit

60 V

0,01 V

±0,5% + 5 digit

600 V

0,1 V

±0,5% + 5 digit

1.000 V

1 V

±0,8% + 4 digit

Impedenza di ingresso: 10 MΩ
Tensione di ingresso max.: 750 V AC (valore effettivo) o 1.000 V DC

Tensione AC

Range di misura

Risoluzione

Precisione

6 V

0,001 V

±0,6% + 4 digit

60 V

0,01 V

±0,6% + 4 digit

600 V

0,1 V

±0,6% + 4 digit

1.000 V

1 V

±0,8% + 4 digit

Impedenza di ingresso: 10 MΩ
Tensione di ingresso max.: 750 V AC (valore effettivo) o 1.000 V DC
Range di frequenza: 40 ... 400 Hz

Misura della frequenza con funzione di misura della corrente

Range di misura

Risoluzione

Precisione

99,99 Hz

0,01 Hz

±1,5% + 5 digit

999,9 Hz

0,1 Hz

±1,5% + 5 digit

Range: 10 ... 1 kHz
Range del segnale di ingresso: >20 A AC (valore effettivo)
La corrente di ingresso aumenta con la frequenza di misura.
Corrente di ingresso max.: 1.000 A AC (valore effettivo)

Misura della frequenza con la funzione di misura della tensione

Range di misura

Risoluzione

Precisione

99,99 Hz

0,01 Hz

±1,5% + 5 digit

999,9 Hz

0,1 Hz

±1,5% + 5 digit

9,999 kHz

0,001 kHz

±1,5% + 5 digit

Range: 10 ... 10 kHz
Range del segnale di ingresso: >1V AC (valore effettivo)
La corrente di ingresso aumenta con la frequenza di misura.
Tensione di ingresso max.: 1.000 VAC (valore effettivo)

Misura della frequenza

Range di misura

Risoluzione

Precisione

9,999 Hz

0,001 Hz

±0,3% + 5 digit

99,99 Hz

0,01 Hz

±0,3% + 5 digit

9,999 kHz

0,1 Hz

±0,3% + 5 digit

999,9 Hz

0,001 kHz

±0,3% + 5 digit

99,99 kHz

0,01 kHz

±0,3% + 5 digit

999,9 kHz

0,1 kHz

±0,3% + 5 digit

9,999 MHz

0,001 MHz

±0,3% + 5 digit

Protezione da sovratensione: 1.000 V DC o 750 V AC (valore effettivo)
Range di ingresso della tensione >2V (quando aumenta la tensione di ingresso aumenta anche la frequenza)

Duty cycle

Range di misura

Risoluzione

Precisione

0,1 ... 99,9%

0,1%

±0,3% + 5 digit

Range di frequenza: 10 ... 10 kHz
Range di tensione: 2 ... 250 V AC (valore effettivo)
(La tensione aumenta con la frequenza)

Duty cycle con funzione di misura della corrente	Range di frequenza: 10 ... 1 kHz Corrente di ingresso: 20 ... 1.000 A AC (valore effettivo)
Duty cycle con funzione di misura della tensione	Range di frequenza: 10 ... 1 kHz Corrente di ingresso: 1 ... 750 V AC (valore effettivo) Impedenza di ingresso: 1MΩ

Resistenza

Range di misura

Risoluzione

Precisione

600 Ω

0,1 Ω

±0,8% + 3 digit

6 kΩ

0,001 kΩ

±0,8% + 3 digit

60 kΩ

0,01 kΩ

±0,8 % + 3 digit

600 kΩ

0,1 kΩ

±0,8% + 3 digit

6 MΩ

0,001 MΩ

±2% + 5 digit

60 MΩ

0,1 MΩ

±2% + 5 digit

Misura della tensione: circa 0,78 V
Protezione da sovratensione: 750 V DC, 1.000 V AC (valore effettivo)

Test di continuità

Range di misura

Risoluzione

Precisione

600 Ω

0,1 Ω

Segnale acustico <50 Ω
Tensione di prova: 1,48 V
Protezione contra sovratensione: 750 V DC, 1.000 V AC (valore effettivo)

Capacità

Range di misura

Risoluzione

Precisione

9,999 nF

0,001 nF

±3% + 5 digit

99,99 nF

0,01 nF

±3% + 5 digit

999,9 nF

0,1 nF

±3% + 5 digit

9,999 µF

0,001 µF

±3% + 5 digit

99,99 µF

0,01 µF

±3% + 5 digit

999,9 µF

0,1 µF

±3% + 5 digit

9,999 mF

0,001 mF

±3% + 5 digit

99,99 mF

0,01 mF

±3% + 5 digit

Protezione da sovratensione: 750 V DC, 1.000 V AC (valore effettivo)

Test dei diodi

Range di misura

Risoluzione

Precisione

3 V

0,001 V

Anodo DC: circa 1 mA
Catodo DC: circa 3,2 V
Protezione da sovratensione: 750 V DC, 1.000 V AC (valore effettivo)

Misura della potenza monofase

Range di misura

Risoluzione

Precisione

3 W / VA / Var

0,01 W / VA / Var

±3% + 5 digit

100 W / VA / Var

0,1 W / VA / Var

±3% + 5 digit

4.000 W / VA / Var

1 W / VA / Var

±3% + 5 digit

10 kW / VA / Var

0,01 kW / VA / Var

±3 % + 5 digit

100kW / VA / Var

0,1 kW / VA / Var

±3% + 5 digit

750 kW / VA / Var

1 kW / VA / Var

±3% + 5 digit

Corrente più piccola: 1 mA
Tensione più piccola: 1 V

Fattore di potenza capacitivo / induttivo

Range di misura

Risoluzione

Precisione

0,1 ... 1

0,001

±5% + 5 digit

Corrente più piccola: 1 mA
Tensione più piccola: 1 V

Armoniche

Range di misura

Risoluzione

Precisione

±3% + 10 digit

2 ... 6

±3,5% + 10 digit

7 ... 8

±4,5% + 10 digit

9 ... 10

±5% + 10 digit

11 ... 15

±7% + 10 digit

16 ... 20

±10% + 10 digit

Corrente più piccola: 1 mA
Tensione più piccola: 1 V
La risoluzione dipende dal range di misura della tensione

Specifiche tecniche generali

Range di misura

Automatico o manuale, regolabile

Range di tensione max.

1.000 V DC o 750V AC

Altitudine sul livello del mare

Max. 2000 m

Display

LCD

Indicazione max. sul display

5999 digit

Overrange superiore

"OL"

Overrange inferiore

" -OL"

Frequenza di campionamento

3 Hz

Spegnimento automatico

Dopo 30 minuti

Alimentazione

1 x Batteria da 9V

Indicazione dello stato della batteria

Quando la tensione è troppo bassa

Coefficiente di temperatura

0,1 x precisione x °C*

Condizioni operative

0 ... 40 °C

Condizioni di stoccaggio

-10 ... 60 °C

Dimensioni

238 x 92 x 50 mm

Peso

Circa 420 g (con batterie)

La precisione indicata è applicabile con condizioni operative tra 18 ... 28 °C.

*La temperatura è calcolata in base alla differenza di temperatura delle condizioni operative e la temperatura operativa attuale.
Esempio:
La temperatura attuale è superiore alla temperatura operativa:
(50 ºC della temperatura attuale) - (40 ºC della temperatura operativa) = 10 ºC
La temperatura attuale è inferiore alla temperatura operativa:
(0 ºC della temperatura attuale) - (-5 ºC della temperatura operativa) = 5 ºC

Contenuto

Contenuto della spedizione

1 x Misuratore per autoveicoli PCE-PCM 3
1 x Valigetta per trasporto
2 x Puntali
1 x Batteria da 9V
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)
