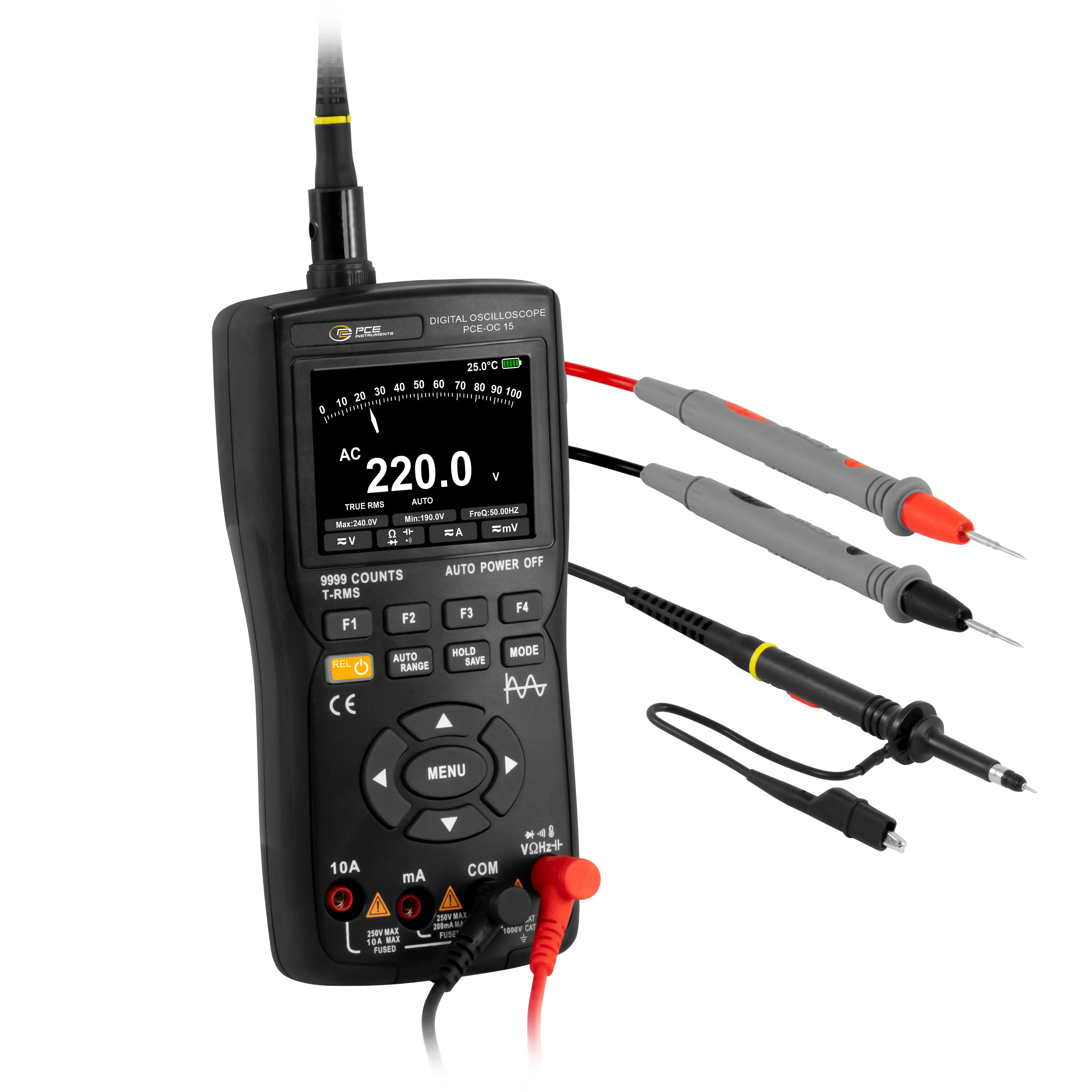

Oscilloscopio PCE-OC 15

Codice articolo: PCE-OC 15
GTIN (EAN): 4250348736116
94,90 €
115,78 €
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
:
4250348736116
PCE-OC 15
Tempi di consegna: 3-5 giorni (fine esaurimento scorte)

Descrizione

Oscilloscopio / Multimetro integrato / Tensione / Corrente / Frequenza / Resistenza / Temperatura / Capacità / Test diodi / Test di continuità

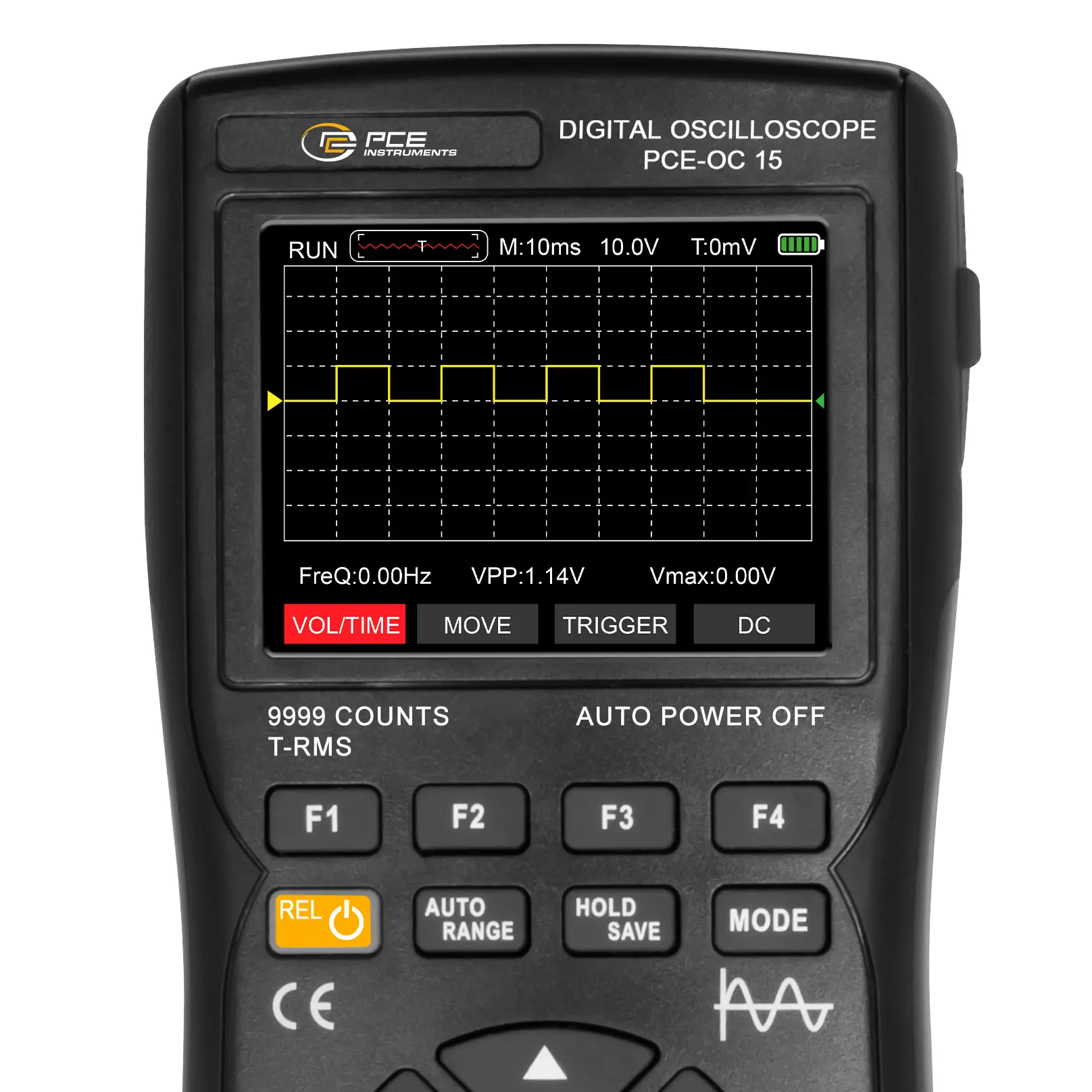

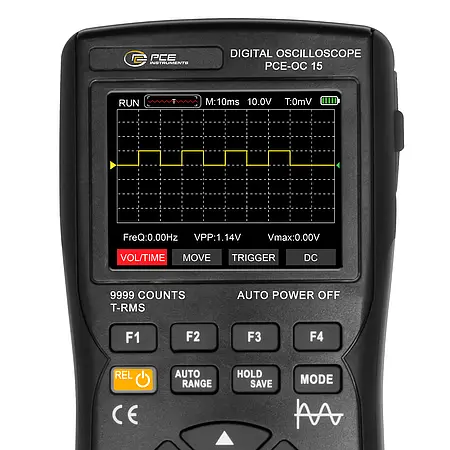

L'oscilloscopio è stato sviluppato per un uso pratico e portatile e può essere utilizzato universalmente grazie alle sue diverse funzioni di misura. L'oscilloscopio misura in modo affidabile tensione, corrente, frequenza, resistenza, temperatura, capacità e offre un test di diodi e continuità. Il pulsante MODE consente di passare facilmente dalla modalità multimetro digitale a quella oscilloscopio. Con una ampiezza di banda di 10 MHz e una velocità di campionamento di 48 MSa/s, garantisce un'acquisizione precisa e rapida dei dati.

Il dispositivo supporta la memorizzazione dei dati delle forme d'onda, che possono essere esportati come immagini e trasferiti a un PC. La retroilluminazione a LED con luminosità e tempo di spegnimento regolabili e i pulsanti multifunzione facilitano l'utilizzo da parte dell'utente. Con una batteria ricaricabile tramite l'interfaccia USB Tipo-C e un lungo tempo di standby, l'oscilloscopio è ideale per lunghe ore di lavoro, mentre i valori misurati vengono aggiornati tre volte al secondo per fornire sempre dati aggiornati. L'oscilloscopio portatile è il compagno ideale per il tecnico di assistenza in loco o in qualsiasi officina elettrica.


Caratteristiche

- Multimetro con funzioni di oscilloscopio
- Ampiezza di banda 10 MHz
- Frequenza di campionamento fino a 48 MSa/s
- Display LCD con 4 livelli di luminosità
- Selezione automatica del campo di misura

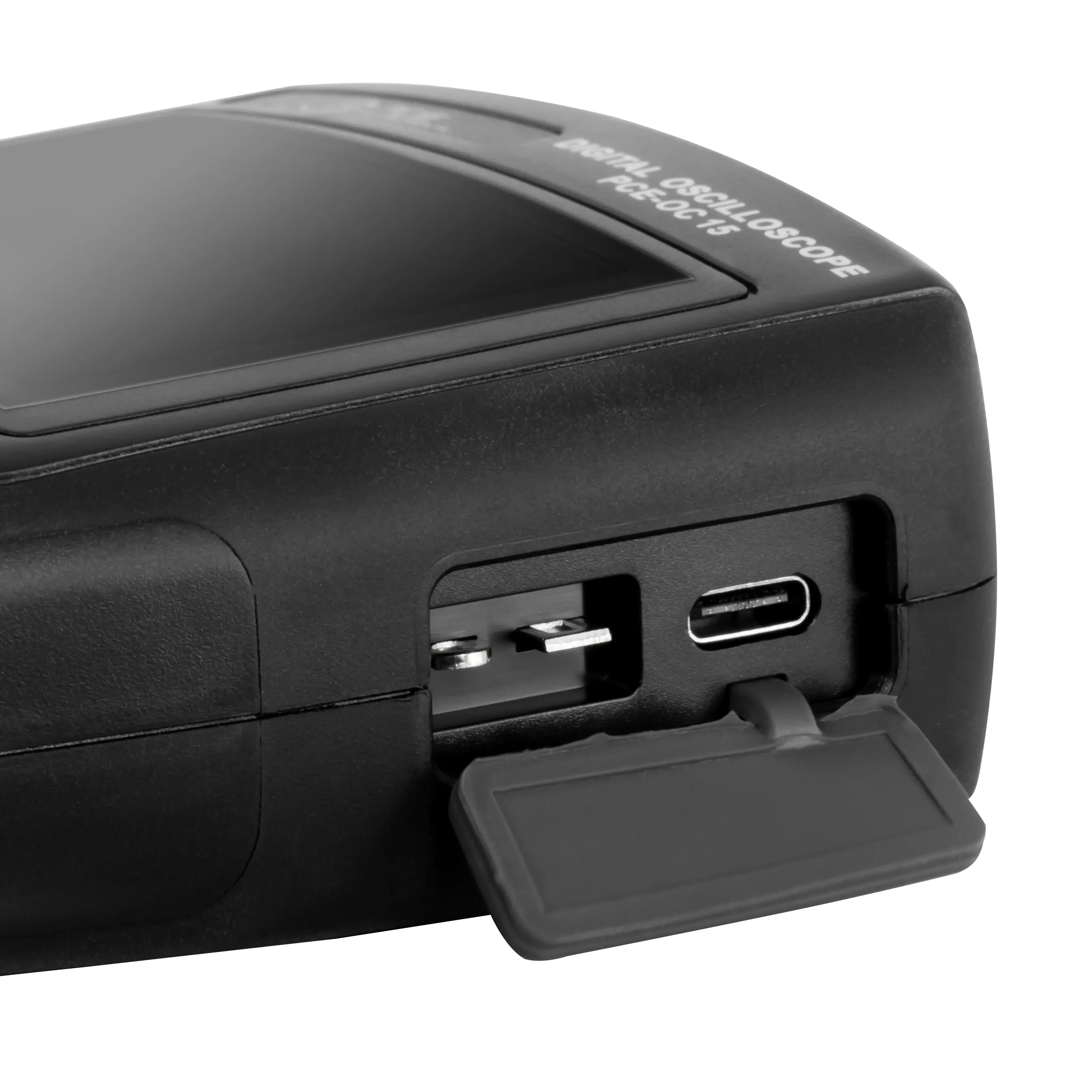

- Interfaccia USB-C

Specifiche tecniche

Tensione continua DC
Campo di misura  0 ... 9,999 mV
Risoluzione  0,001 mV
Precisione  ±(0,5% valore misura+3 digit)

Tensione continua DC
Campo di misura  10 ... 99,99 mV
Risoluzione  0,01 mV
Precisione  ±(0,5% valore misura+3 digit)

Tensione continua DC
Campo di misura  100 ... 999,9 mV
Risoluzione  0,1 mV
Precisione  ±(0,5% valore misura+3 digit)

Tensione continua DC
Campo di misura  1 ... 9,999 V
Risoluzione  0,001 V
Precisione  ±(0,5% valore misura+3 digit)

Tensione continua DC
Campo di misura  10 ... 99,99 V
Risoluzione  0,01 V
Precisione  ±(0,5% valore misura+3 digit)

Tensione continua DC
Campo di misura  100 ... 999,9 V
Risoluzione  0,1 V
Precisione  ±(0,5% valore misura+3 digit)

Corrente continua DC
Campo di misura  0 ... 9999 µA
Risoluzione  1 µA
Precisione  ±(0,8 % valore misura+3 digit)

Corrente continua DC
Campo di misura  10 ... 99,99 mA
Risoluzione  0,01 mA
Precisione  ±(0,8 % valore misura+3 digit)

Corrente continua DC
Campo di misura  100 ... 999,9 mA
Risoluzione  0,1 mA
Precisione  ±(1 % valore +3 digit)

Corrente continua DC
Campo di misura  1 ... 9,999 A
Risoluzione  0,001 A
Precisione  ±(1 % valore +3 digit)

Capacità
Campo di misura  0 ... 9,999 nF
Risoluzione  0,001 nF
Precisione  ±(5 % valore +20 digit)

Capacità
Campo di misura  10 ... 99,99 nF
Risoluzione  0,01 nF
Precisione  ±(2 % valore+5 digit)

Capacità
Campo di misura  100 ... 999,9 nF
Risoluzione  0,1 nF
Precisione  ±(2 % valore+5 digit)

Capacità
Campo di misura  1 ... 9,999 µF
Risoluzione  0,001 µF
Precisione  ±(2 % valore+5 digit)

Capacità
Campo di misura  10 ... 99,99 µF
Risoluzione  0,01 µF
Precisione  ±(2 % valore+5 digit)

Capacità
Campo di misura  100 ... 999,9 µF
Risoluzione  0,1 µF
Precisione  ±(5 % valore +5 digit)

Capacità
Campo di misura  1 ... 9,999 mF
Risoluzione  0,001 mF
Precisione  ±(5 % valore +5 digit)

Capacità
Campo di misura  10 ... 99,99 mF
Risoluzione  0,01 mF
Precisione  ±(5 % valore +5 digit)

Tensione AC
Campo di misura  0 ... 9,999 mV
Risoluzione  0,001 mV
Precisione  ±(1 % valore +3 digit)
Gamma di frequenza  40 ... 1000 Hz

Tensione AC
Campo di misura  10 ... 99,99 mV
Risoluzione  0,01 mV
Precisione  ±(1 % valore +3 digit)
Gamma di frequenza  40 ... 1000 Hz

Tensione AC
Campo di misura  100 ... 999,9 mV
Risoluzione  0,1 mV
Precisione  ±(1 % valore +3 digit)
Gamma di frequenza  40 ... 1000 Hz

Tensione AC
Campo di misura  1 ... 9,999 V
Risoluzione  0,001 V
Precisione  ±(1 % valore +3 digit)
Gamma di frequenza  40 ... 1000 Hz

Tensione AC
Campo di misura  10 ... 99,99 V
Risoluzione  0,01 V
Precisione  ±(1 % valore +3 digit)
Gamma di frequenza  40 ... 1000 Hz

Tensione AC
Campo di misura  100 ... 750 V
Risoluzione  0,1 V
Precisione  ±(1 % valore +3 digit)
Gamma di frequenza  40 ... 1000 Hz

Corrente alternata AC
Campo di misura  0 ... 9999 µA
Risoluzione  1 µA
Precisione  ±(1 % valore +3 digit)
Gamma di frequenza  40 ... 1000 Hz

Corrente alternata AC
Campo di misura  10 ... 99,99 mA
Risoluzione  0,01 mA
Precisione  ±(1 % valore +3 digit)
Gamma di frequenza  40 ... 1000 Hz

Corrente alternata AC
Campo di misura  100 ... 999,9 mA
Risoluzione  0,1 mA
Precisione  ±(1,2 % valore+3 digit)
Gamma di frequenza  40 ... 1000 Hz

Corrente alternata AC
Campo di misura  1 ... 9,999 A
Risoluzione  0,001 A
Precisione  ±(1,2 % valore+3 digit)
Gamma di frequenza  40 ... 1000 Hz

Resistenza
Campo di misura  0 ... 99,99 Ω
Risoluzione  0,01 Ω
Precisione  ±(1 % valore +3 digit)

Resistenza
Campo di misura  100 ... 999,9 Ω
Risoluzione  0,1 Ω
Precisione  ±(0,5% valore misura+3 digit)

Resistenza
Campo di misura  1000 Ω ... 9,999 kΩ
Risoluzione  0,001 kΩ
Precisione  ±(0,5% valore misura+3 digit)

Resistenza
Campo di misura  10 ... 99,99 kΩ
Risoluzione  0,01 kΩ
Precisione  ±(0,5% valore misura+3 digit)

Resistenza
Campo di misura  100 ... 999,9 kΩ
Risoluzione  0,1 kΩ
Precisione  ±(0,5% valore misura+3 digit)

Resistenza
Campo di misura  1000 kΩ ... 9,999 M Ω
Risoluzione  0,001 mΩ
Precisione  ±(1,5 % valore+3 digit)

Resistenza
Campo di misura  10 ... 99,99 M Ω
Risoluzione  0,01 mΩ
Precisione  ±(3 % valore +5 digit)

Frequenza
Campo di misura  0 ... 99,99 Hz
Risoluzione  0,01 Hz
Precisione  ±(0,1 % valore misura+2 digit)

Frequenza
Campo di misura  100 ... 999,9 Hz
Risoluzione  0,1 Hz
Precisione  ±(0,1 % valore misura+2 digit)

Frequenza
Campo di misura  1000 Hz ... 9,999 kHz
Risoluzione  0,001 kHz
Precisione  ±(0,1 % valore misura+2 digit)

Frequenza
Campo di misura  10 ... 99,99 kHz
Risoluzione  0,01 kHz
Precisione  ±(0,1 % valore misura+2 digit)

Frequenza
Campo di misura  100 ... 999,9 kHz
Risoluzione  0,1 kHz
Precisione  ±(0,1 % valore misura+2 digit)

Temperatura
Campo di misura  -20 ... +1000 °C
Risoluzione  1 °C
Precisione  ±(2,5% valore+5 digit)

Temperatura
Campo di misura  -4 ... +1832 °F
Risoluzione  1 °F
Precisione  ±(2,5% valore+5 digit)

Specifiche dell'oscilloscopio
Numero di canali  1
Funzioni di misura  Periodo, Frequenza, Picco-picco, MAX, MIN, Valore effettivo
Frequenza di campionamento  48 MSa/s
Impedenza di ingresso  1 M Ω
Fattori di sonda  X1, X10
Max. tensione d'ingresso  150 V
Frequenza di campionamento regolabile  1,5 Sa/s ... 48 MSa/s
Base temporale  100 ns/div ... 20 s/div
Precisione  20 ppm
Sensibilità verticale  20 mV/div ... 10 V/div
Tempo di salita  10 ns
Precisione del guadagno DC  ±3 %

Specifiche tecniche generali
Tipo di display  LCD
Dimensioni del display  2,76 Pollici
Tasso di misurazione  3 Hz
Supporto di memorizzazione  Memoria interna
Capacità di stoccaggio  15 MB
Informazioni sulla memoria  Screenshot alla pressione dei tasti

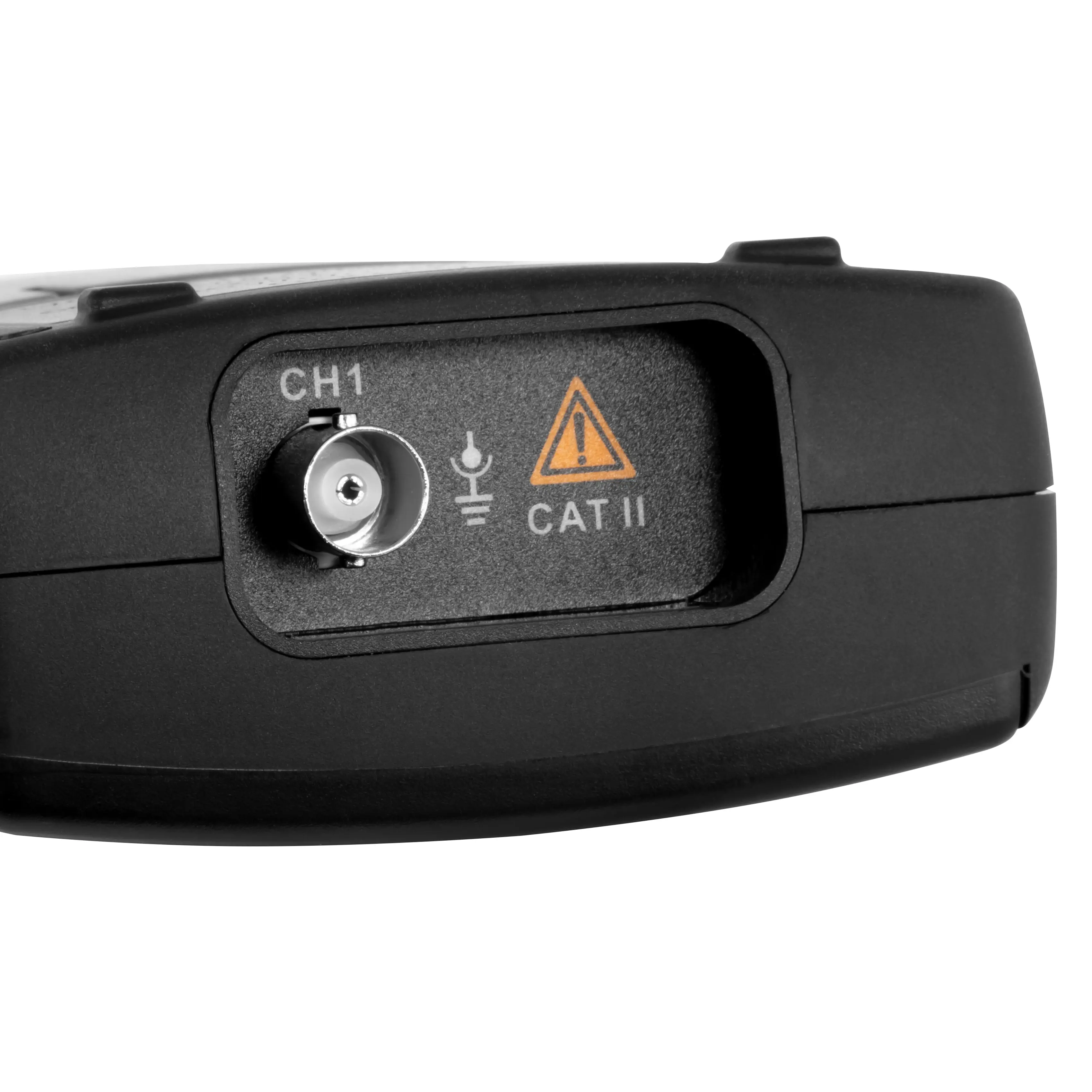

Interfaccia dati  USB-C, BNC
Spegnimento automatico regolabile  15 ... 120 min.
Lo spegnimento automatico può essere disattivato  Si
Standard di sicurezza  CAT III 600 V, CAT II 1000 V
Fusibili  Fusibile miniaturizzato 10 A
Ingresso trigger  Modalità: Auto, Normale, Singola
Bordo: ascendente, discendente
Menu Lingua  Inglese, Cinese, Inglese (GB)
Classe di protezione (dispositivo)  IP20
Alimentazione  100 ... 240 V AC | 50/60 Hz
Peso  352 g
Condizioni operative  0 ... 40 °C , 0 ... 75 %U.R.
Condizioni di conservazione  -20 ... 60 °C , 0 ... 80 %U.R.
Capacità della batteria  2000 mAh
Dimensioni ( L x L x A )  175 x 90 x 40 mm

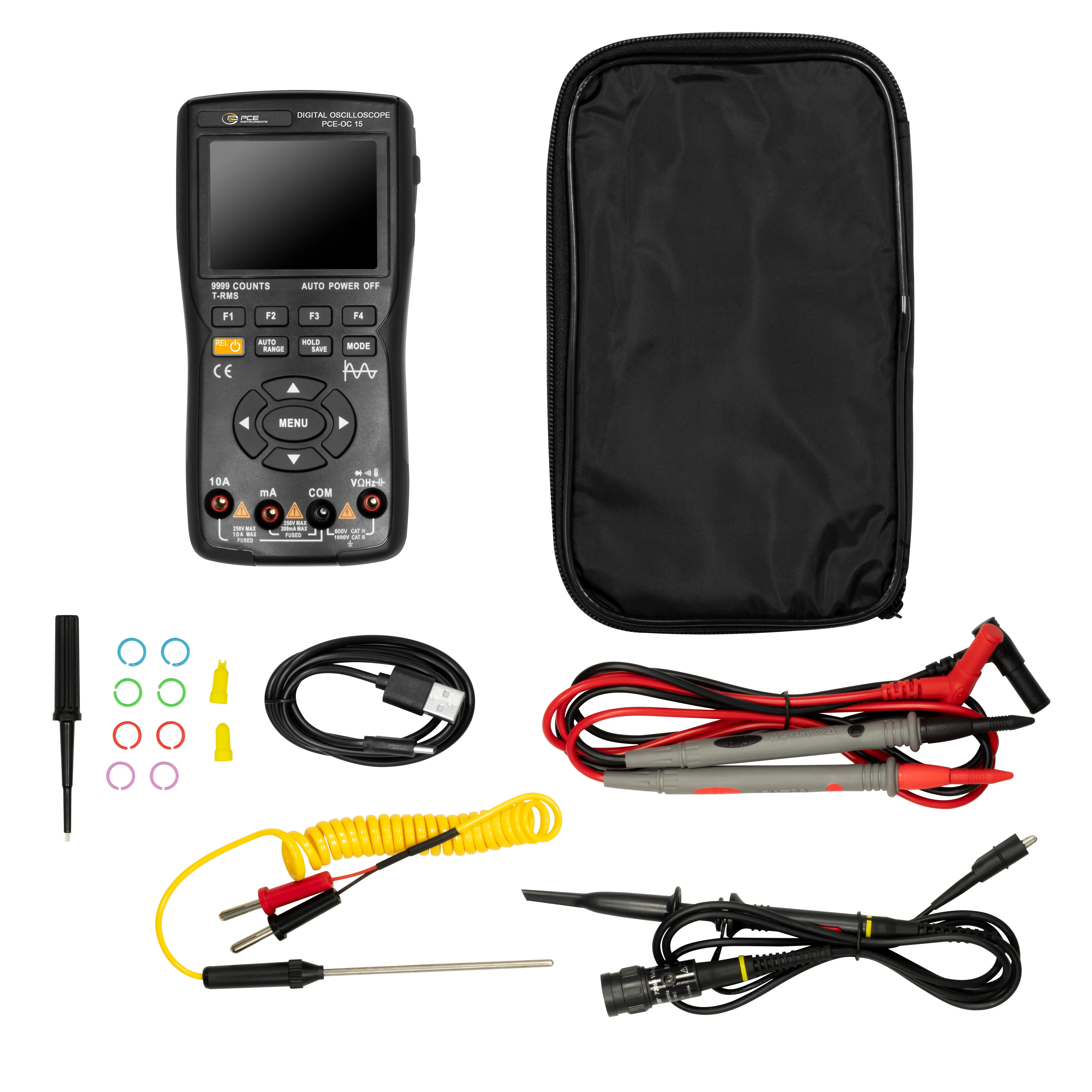

Contenuto

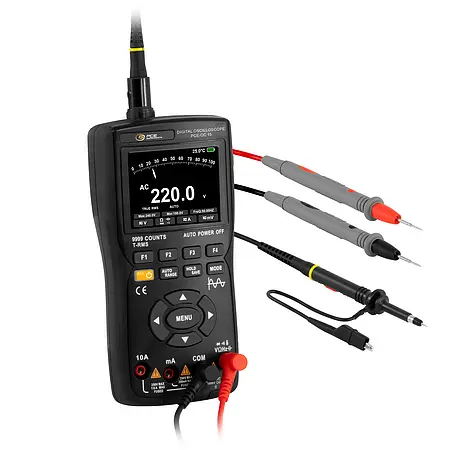

1 x Oscilloscopio PCE-OC 15

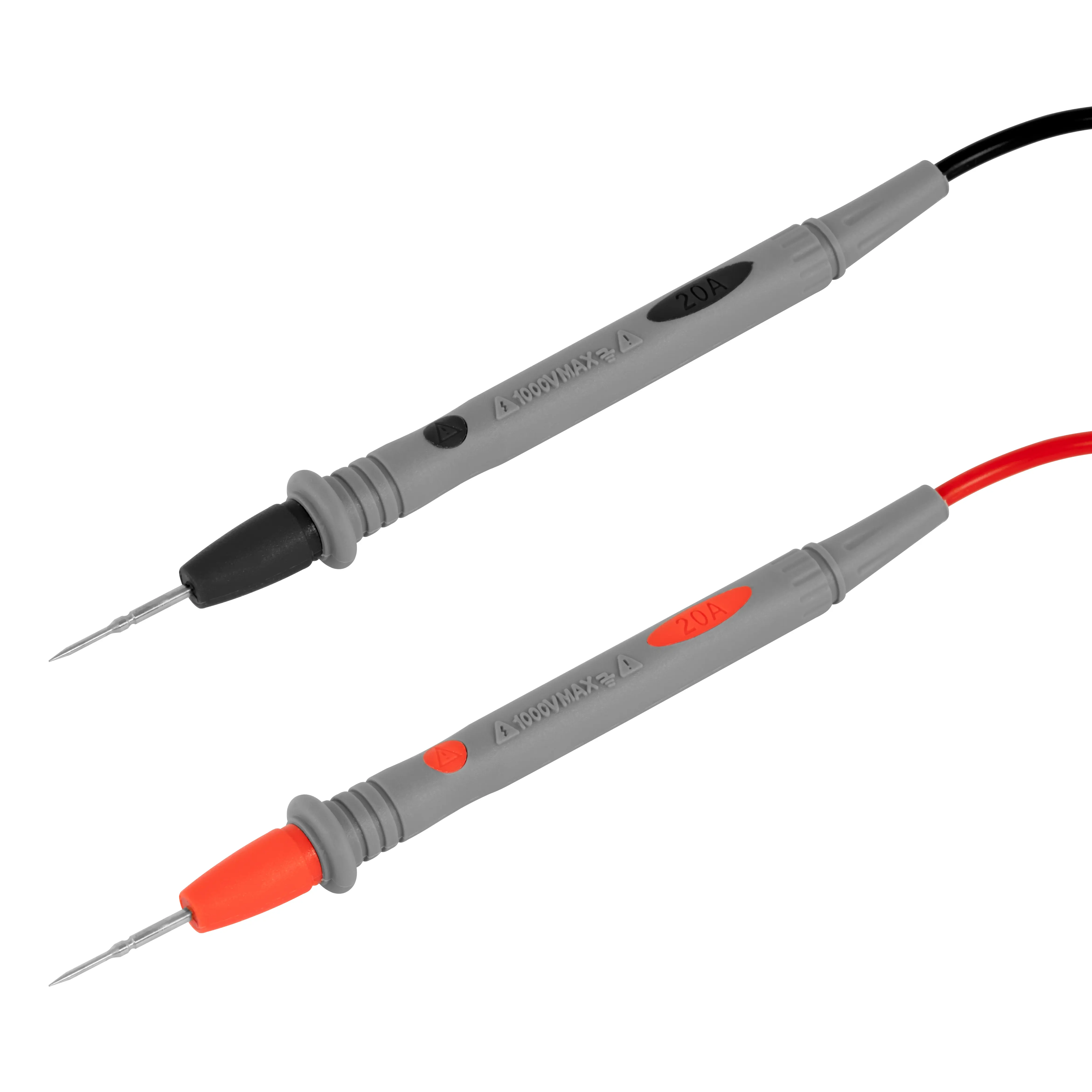

1 x Set di puntali

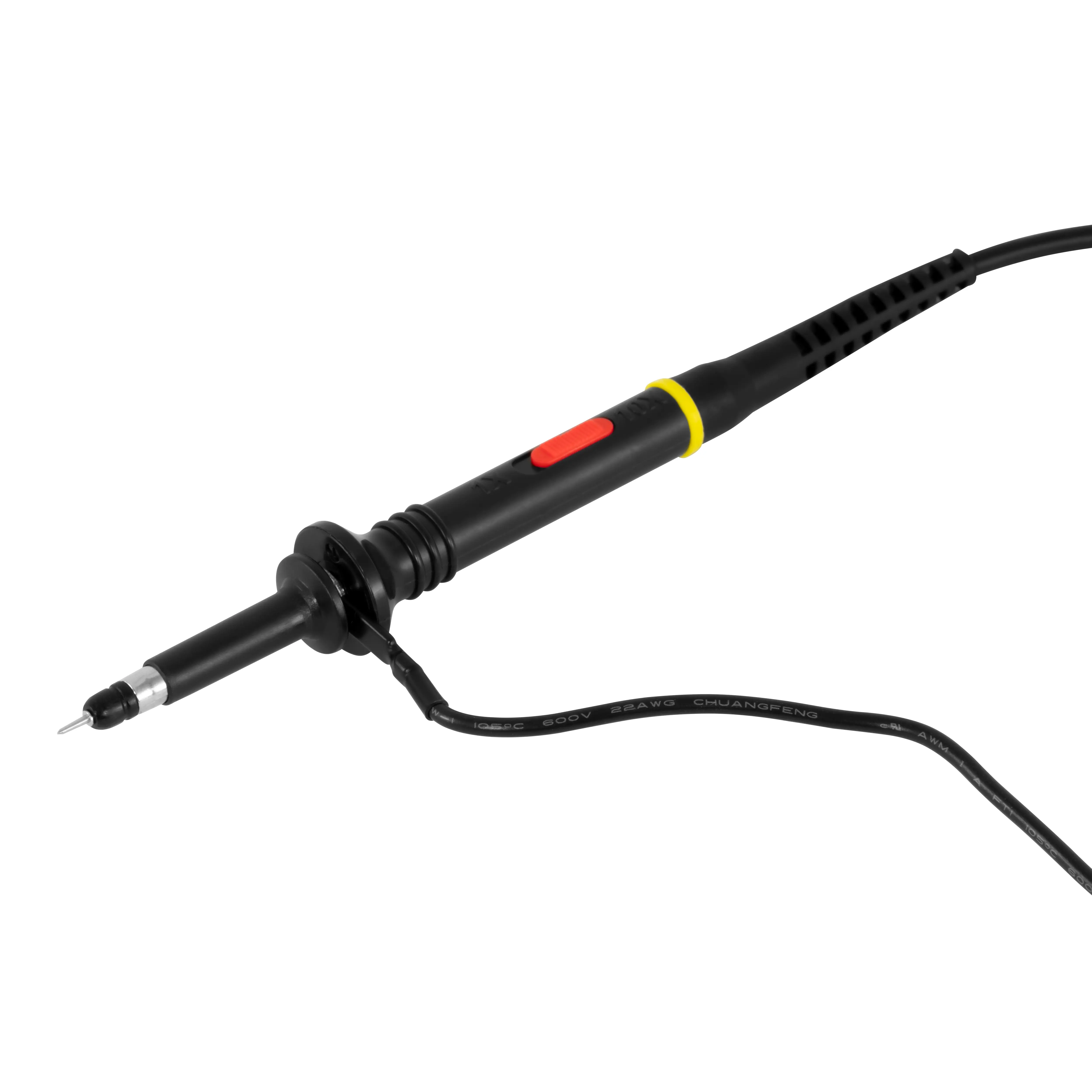

1 x Sonda per Oscilloscopio

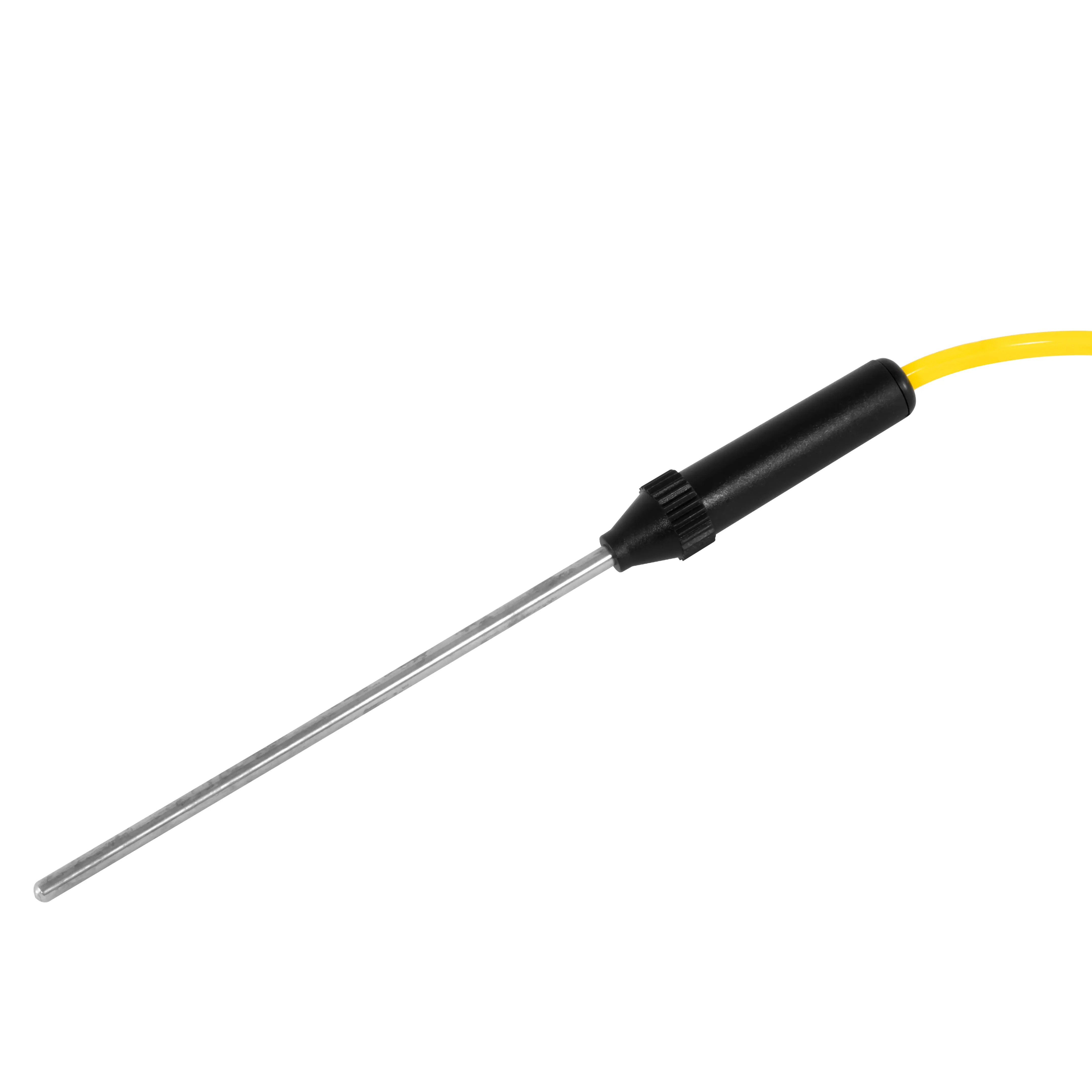

1 x Sonda di temperatura
1 x Cavo USB-C
1 x Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)
1 x Accessori per sonda
