Rilevatore di cavi per LAN/PHONE/TONE PCE-LT 12

Codice articolo: PCE-LT 12

GTIN (EAN): 4250348718525

Accessori

Certificazione CAL-PCE-MU (Rapporto di taratura ISO)

80,00 €

Descrizione

Rilevatore di cavi per LAN/PHONE/TONE con molte funzioni / Per elettricisti e addetti alle reti elettriche e telefoniche / Analisi dei cablaggi di collegamento alla rete / Controllo delle linee telefoniche / Misura di tensione e corrente / NCV / Display retroilluminato

Il rilevatore di cavi per LAN/PHONE/TONE è uno strumento multifunzione. Oltre a misurare i parametri standard di tensione e corrente, il multimetro garantisce un'analisi delle reti. Con il rilevatore di cavi per LAN/PHONE/TONE è possibile controllare, ad esempio, le connessioni LAN e la loro funzionalità. Con questo multimetro è possibile inoltre controllare le linee telefoniche. Se non si riesce a trovare una linea o un cavo, il multimetro può essere di grande utilità.

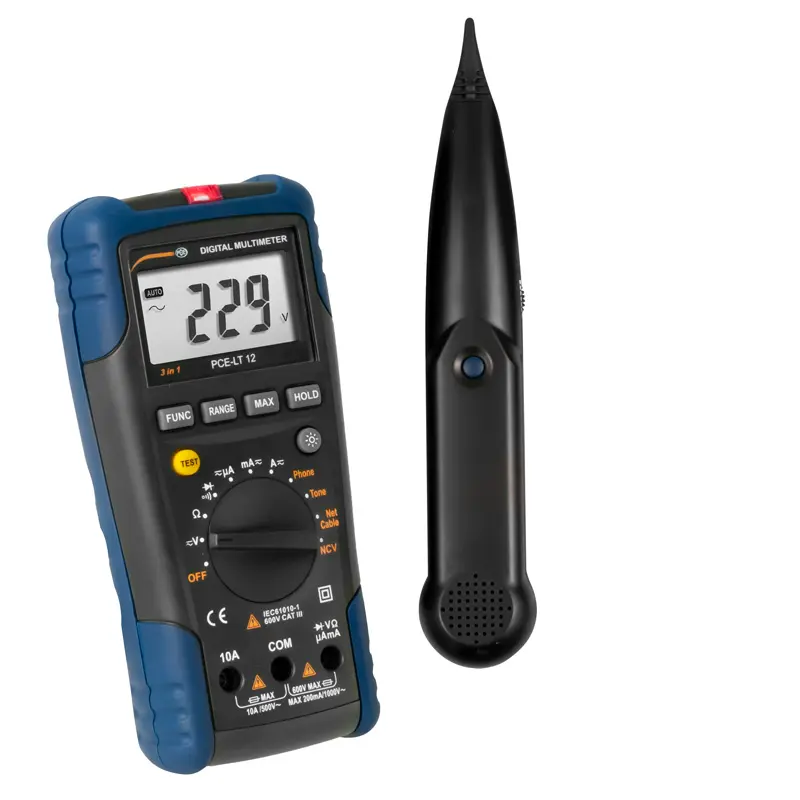

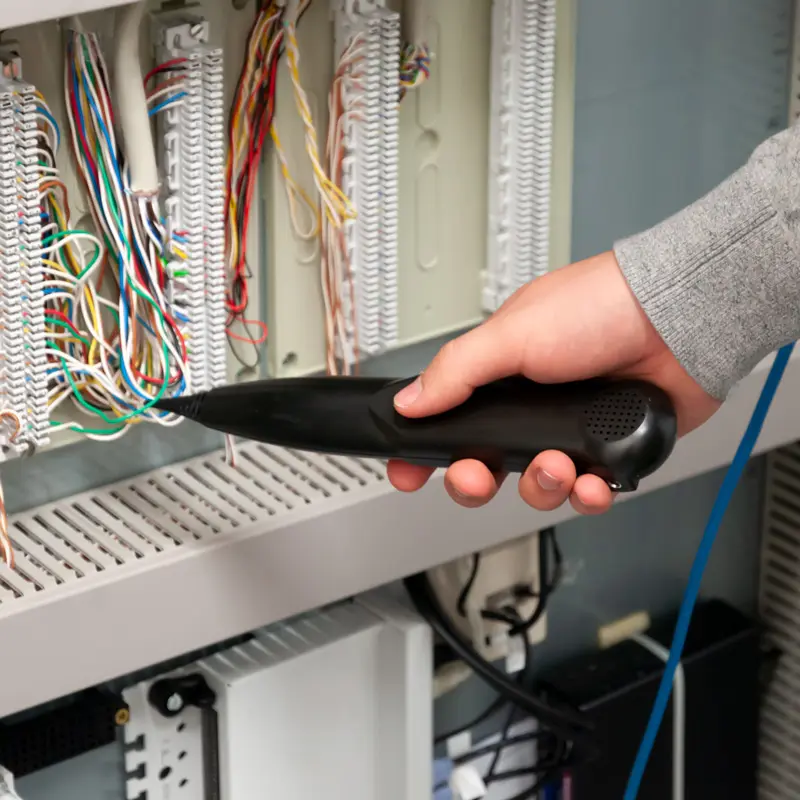

Grazie alla funzione di rilevamento dei cavi, con questo rilevatore di cavi per LAN/PHONE/TONE l'operatore può facilmente individuare il cavo desiderato. Basta collegare il multimetro alla presa di una determinata linea. Il rilevatore di cavi per LAN/PHONE/TONE funziona come trasmettitore. Con il ricevitore incluso nella spedizione è possibile rilevare facilmente il cavo interessato.

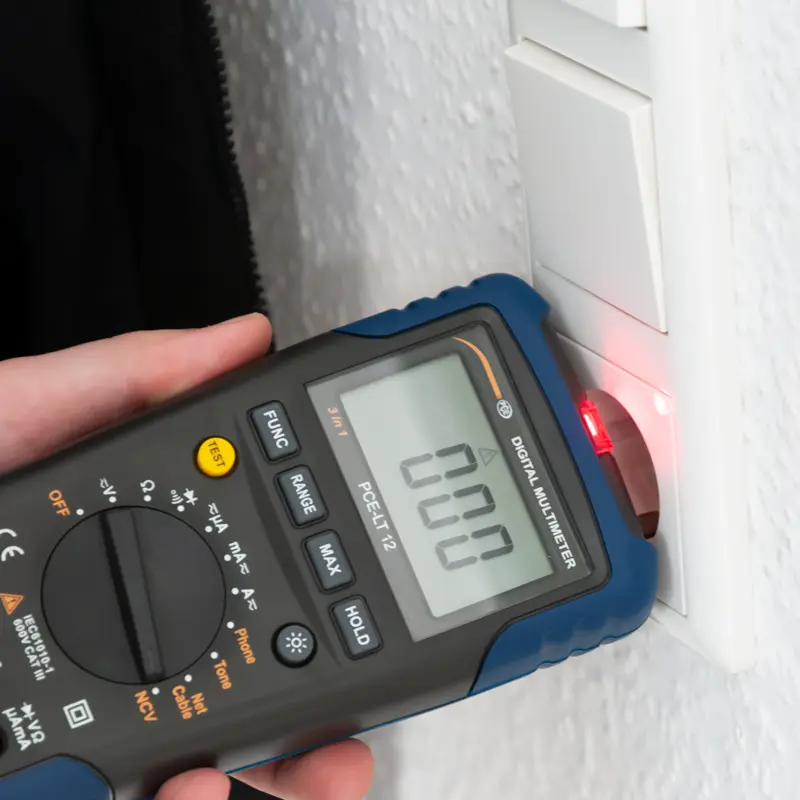

Per verificare se una determinata linea ha tensione, il rilevatore di cavi per LAN/PHONE/TONE dispone della funzione NCV (Not Connected Voltage). Basta posizionare il multimetro sulla linea. Il multimetro segnala acusticamente e visivamente la presenza di tensione nella linea. Grazie a questa funzione si può ridurre notevolmente il rischio di scosse elettriche.

Caratteristiche

- Ampie prove di collegamento di rete
- Controllo delle linee telefoniche
- Funzione acustica di rilevamento cavi
- Design robusto per uso mobile
- Misura tensione, corrente e resistenza
- Rilevamento della tensione senza contatto (NCV)

Specifiche tecniche

Specifiche tecniche

Tensione alternata AC
Range	Risoluzione	Precisione
200 mV	0,1 mV	±(0,8% + 5 digit)
2 V	1 mV	±(0,8% + 5 digit)
20 V	0,01 V	±(0,8% + 5 digit)
200 V	0,1 V	±(0,8% + 5 digit)
750 V	1 V	±(0,8% + 5 digit)
Tensione di ingresso max.: 750 V AC Range di frequenza: 40 ... 400 Hz Conversione RMS

Tensione continua DC
Range	Risoluzione	Precisione
200 mV	0,1 mV	±(0,5% + 5 digit)
2 V	1 mV	±(0,5% + 5 digit)
20 V	0,01 V	±(0,5% + 5 digit)
200 V	0,1 V	±(0,5% + 5 digit)
1000 V	1 V	±(0,8% + 5 digit)
Tensione di ingresso max.: 1000 V DC

Corrente alternata AC
Range	Risoluzione	Precisione
200 µA	0,1 µA	±(1,5% + 5 digit)
2000 µA	1 µA	±(1,5% + 5 digit)
20 mA	0,01 mA	±(1,5% + 5 digit)
200 mA	0,1 mA	±(1,5% + 5 digit)
2 A	0,001 A	±(3,0% + 5 digit)
20 A	0,01 A	±(3,0% + 5 digit)
Protezione da sovraccarico in µA, mA: 200 mA / 1000 V Fusibile Protezione da sovraccarico in A: 10 A / 500 V fusibile Corrente di ingresso max. µA: 2000 µA Corrente di ingresso max. mA: 200 mA Corrente di ingresso max. A: 10 A Range di frequenza: 40 ... 400 Hz Conversione RMS

Corrente continua DC
Range	Risoluzione	Precisione
200 µA	0,1 µA	±(1,2% + 5 digit)
2000 µA	1 µA	±(1,2% + 5 digit)
20 mA	0,01 mA	±(1,2% + 5 digit)
200 mA	0,1 mA	±(1,2% + 5 digit)
2 A	0,001 A	±(2,0% + 5 digit)
20 A	0,01 A	±(2,0% + 5 digit)
Protezione da sovraccarico en µA, mA: 200 mA / 1000 V Fusibile Protezione da sovraccarico en A: 10 A / 500 V Fusibile Corrente di ingresso max. µA: 2000 µA Corrente di ingresso max. mA: 200 mA Corrente di ingresso max. A: 10 A

Resistenza
Range	Risoluzione	Precisione
200 Ω	0,1 Ω	±(1,0% + 5 digit)
2 kΩ	0,001 kΩ	±(1,0% + 5 digit)
20 kΩ	0,01 kΩ	±(1,0% + 5 digit)
200 kΩ	0,1 kΩ	±(1,0% + 5 digit)
2 MΩ	0,001 MΩ	±(1,0% + 5 digit)
20 MΩ	0,01 MΩ	±(1,0% + 5 digit)

Test dei diodi
Range	Risoluzione	Precisione
Visualizza la tensione diretta	1 mV	-

Test di continuità
Range	Risoluzione	Precisione
Segnale acustico <70 Ω	0,1 Ω	-

Altre specifiche tecniche

Selezione del range

Automatica e manuale

Misuratore con ricevitore

Rilevamento della rottura del cavo
Rilevamento della conduzione dei cavi

Misura funzione di rete

Rilevamento di circuiti aperti e chiusi, connessioni errate, coppia divisa, connessione inversa, controllo dell'integrazione di rete, controllo della schermatura

Altre funzioni

Rilevamento "NCV", controllo delle linee telefoniche

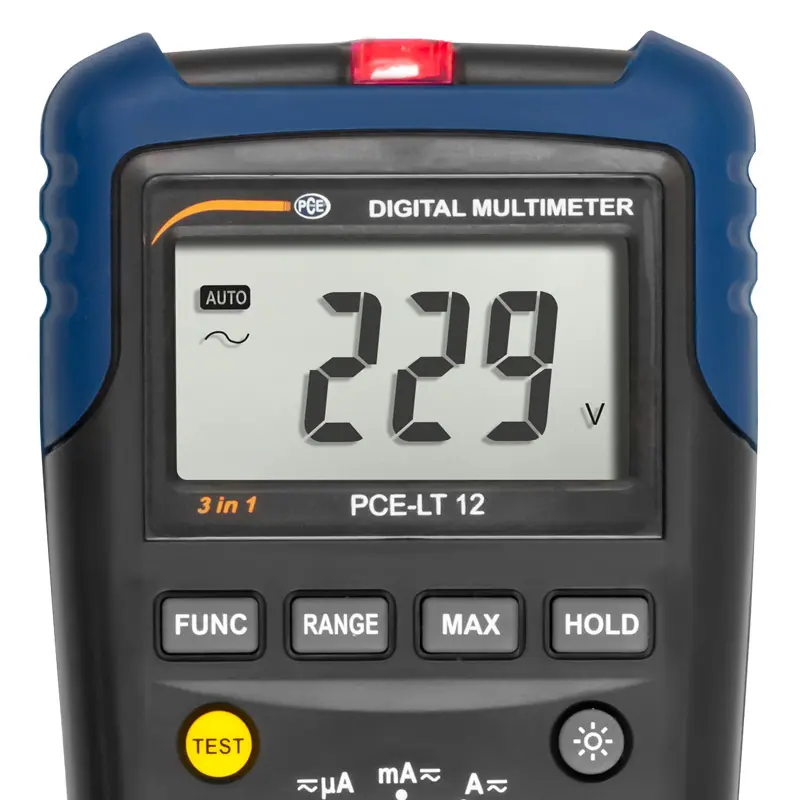

Display

LCD, 1999 digit

Indicazione di overrange

"OL"

Spegnimento automatico

Dopo 15 minuti di inattività

Fusibili

F10A / 500 V, F200 mA / 1000 A

Indicazione stato della batteria

Indicazione di batteria scarica

Alimentazione

1 x Batteria da 9V

Temperatura operativa

0 ... +40 °C

Temperatura di stoccaggio

-10 ... +50 °C

Dimensioni

195 x 92 x 55 mm

Peso

Circa 400 g (con batterie)

Contenuto

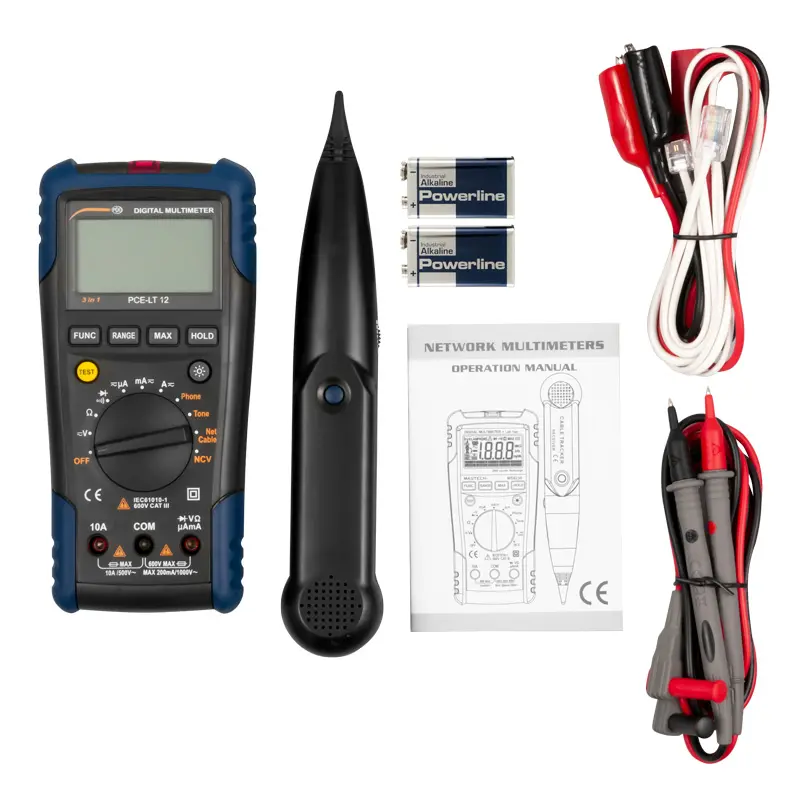

Contenuto della spedizione

1 x Rilevatore di cavi per LAN/PHONE/TONE PCE-LT 12,
1 x Ricevitore,
2 x Puntali,
1 x Adattatore Strang,
2 x Batterie da 9V,
Istruzioni per l'uso (Disponibili in Inglese, Italiano in traduzione)
