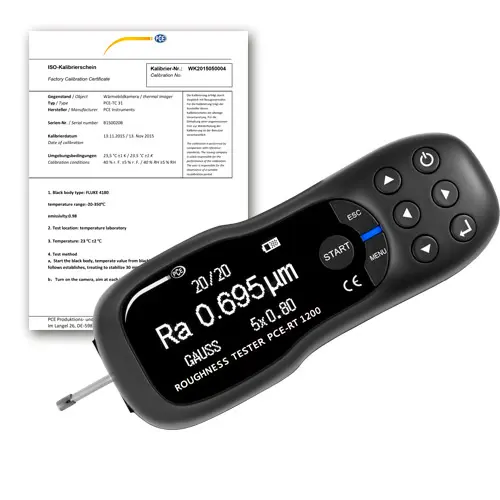

Rugosimetro portatile per il rilevamento rapido di Ra, Rz, Rq e Rt / Ampio display OLED / Interfaccia micro USB / Base di calibrazione e standard di rugosità / Software / batteria al litio integrata / Rapporto di taratura ISO incluso

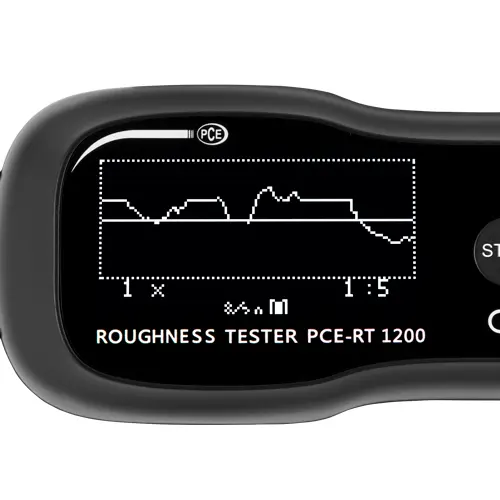

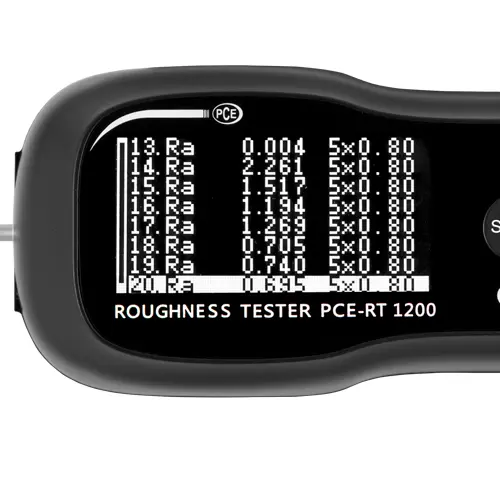

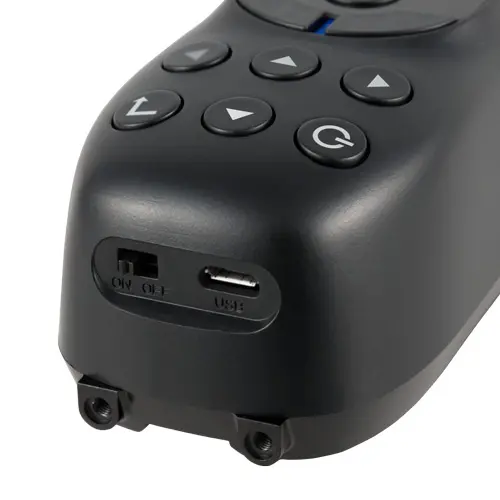

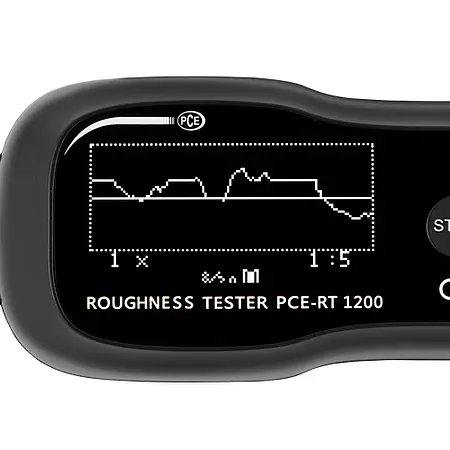

Il rugosimetro PCE-RT 1200 serve per il rilevamento della rugosità superficiale. Il rugosimetro è un dispositivo portatile e grazie alla batteria incorporata può misurare direttamente sul campo. Il rugosimetro viene utilizzato nei laboratori, nella produzione e in tutti quei casi dove è richiesta la misurazione della rugosità superficiale. I valori vengono visualizzati sul display OLED, luminoso e di facile lettura. Il rugosimetro dispone inoltre di una memoria per 20 valori di misura che possono essere trasferiti in un secondo tempo al PC attraverso l'interfaccia micro USB. Il software e il cavo dati sono inclusi nella fornitura. Il software di analisi è utile soprattutto quando si devono effettuare delle serie di misure. I risultati vengono trasferiti al software e possono essere analizzati ed elaborati sul display del PC. L'interfaccia micro USB serve anche per la ricarica della batteria.

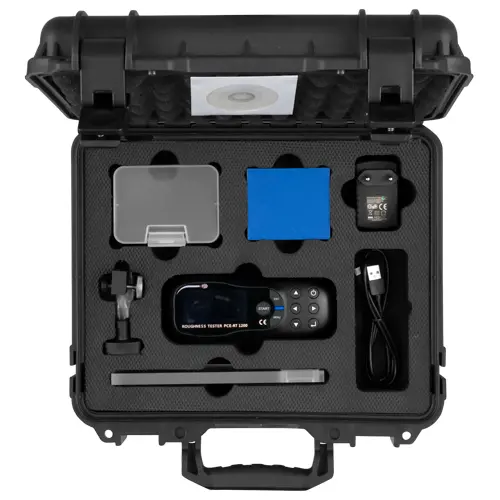

Il rugosimetro dispone di una protezione per il sensore da avvitare facilmente alla struttura del dispositivo. Nella fornitura sono compresi uno standard di rugosità e una base di calibrazione che migliorano la precisione del rugosimetro.

Per la misurazione della rugosità vengono utilizzate diverse tecnologie e misuratori per il rilevamento della rugosità superficiale. Una differenza fondamentale è rappresentata dai metodi di misurazione a contatto e senza contatto, sebbene all'interno di ciascun metodo ci siano altre differenze per determinare i parametri di rugosità e superficie. Il rugosimetro PCE-RT 1200 misura secondo il metodo del profilo basato su ISO 3274. È un metodo di misurazione tattile, in cui la sonda (diamante) del rugosimetro viene trascinata a una velocità costante e orizzontalmente sulla superficie del campione. La resistenza orizzontale provoca una deviazione simultanea in direzione verticale. Questa deviazione viene rilevata dal rugosimetro attraverso una misurazione del percorso induttivo e corrisponde al profilo della superficie del campione. Il rugosimetro palpa il profilo della superficie, rileva le deviazioni e calcola i parametri di rugosità e profilo.

Da tutto ciò deriva che la sonda è un pezzo importante per il rilevamento della rugosità. A seconda dell'angolo e del raggio della punta del diamante, il misuratore di rugosità può rendere un'immagine o rappresentazione più o meno precisa del profilo della superficie. Se l'angolo e il raggio sono grandi, la punta diamantata rileverà solo crepe e scanalature. Più l'angolo è affilato e piccolo, più il diamante può penetrare nel profilo e più accurata sarà la riproduzione dell'immagine del profilo della superficie. Tuttavia, è necessario tenere conto di diversi fattori quando si seleziona un dispositivo. Un rugosimetro con diamante appuntito e un piccolo raggio è più soggetto ad usura rispetto a un rugosimetro con una geometria più spessa. Se è necessario un rugosimetro per uso continuo nel controllo della superficie, consigliamo un rugosimetro PCE Instruments con angolo di inclinazione di 90° e raggio di 5 µm, in quanto è un ragionevole compromesso tra una sonda robusta, di poca usura e con una precisione di classe 2 nella misurazione della rugosità. Ecco perchè è possibile calibrare senza problemi il rugosimetro secondo DIN ISO 5436.

Rz = Profondità media della rugosità
La profondità media della rugosità Rz è il valore medio aritmetico degli scostamenti più rilevanti (picco e valle) presi su vari punti della lunghezza di base.
Ra = Valore medio di rugosità
Ra è il parametro di rugosità riconosciuto e utilizzato internazionalmente. È il valore medio aritmetico degli scostamenti (presi in valore assoluto) del profilo reale della superficie rispetto alla linea media. Il valore numerico misurato Ra è sempre inferiore al valore Rz ottenuto con lo stesso profilo di rugosità.
