Descrizione Software / Requisiti tecnici
Per i nostri dispositivi di misura è necessario uno dei nostri strumenti software. Il nostro software viene utilizzato per valutare i dati ottenuti durante le misurazioni della forza di serraggio. A seconda del dispositivo di misura o di valutazione di cui si dispone, è possibile scaricare software diversi.
- PC/portatile Windows 7 o superiore
- Connessione USB o interfaccia Bluetooth
- Dispositivo di misura
- Per i seguenti dispositivi: BIA Original Class 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
Software PinchPilot

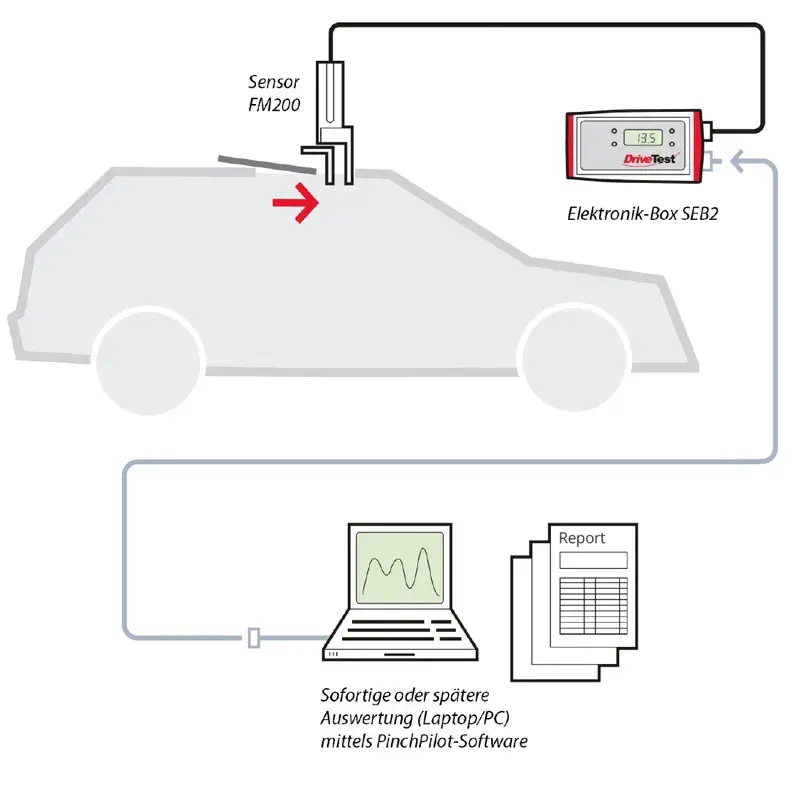

Il nostro software "PinchPilot" viene utilizzato per valutare i dati ottenuti durante le misurazioni di forza di chiusura. Non è necessario nessun software addizionale per il lavoro quotidiano
Esportazione dei dati
PinchPilot fornisce tutte le funzioni necessario per le misurazioni di routine. Se fosse elaborare i dati in un luogo diverso, sono possibili vari tipi di esportazione:
- Esportazione di testo: Valori di misura in formato serie numerica; può essere importato, ad esempio, in Microsoft Excel
- Esportazione di immagini: Protocollo o diagramma singolo in formato EMF; si può importare, ad esempio, a Microsoft Word. Valori di misura esportabili come ppdx (formato XML) e importabili con i nostri altri strumenti software per ulteriori elaborazioni
- Database SQL: Su richiesta, è possibile impletementare una interfaccia SQL personalizzata. National Instruments DataPlugin (per importare in Diadem o LabView)
Valutazione secondo direttive di PinchPilot
Il software elabora i risultati della misurazione secondo le direttive di PinchPilot. Queste si basano sulla normativa applicabile (leggi, normative, direttive). Consistono in un insieme di parametri che includono i valori limite ammissibili. I risultati delle misurazioni ottenute vengono valutati di conseguenza. L'intervallo consentito è evidenziato a colori sul diagramma di misurazione e consente una rapida valutazione della misurazione. Manteniamo aggiornate le linee guida di PinchPilot. Le calibrazioni da noi effettuate prevedono un aggiornamento del software e quindi anche delle linee guida PinchPilot. Una calibrazione periodica garantisce all'utilizzatore di effettuare le misure secondo le norme vigenti. Oltre alla valutazione rispetto alle linee guida PinchPilot, l'utente ha la possibilit` di creare le proprie linee guida.
Documentazione dei risultati
Ci sono due opzioni per documentare le misurazioni su carta: Il protocollo di misurazione è una documentazione grafica dettagliata di un punto di misurazione. D'altra parte, il report della misurazione è una documentazione di vari punti in forma di tabella. Si può usare per documentare tutte le misurazioni di un oggetto (porta, vagone, etc.).
La lingua dell'utente può essere impostata autonomamente: italiano, inglese, francese, tedesco e spagnolo. I costi per l'aggiornamento del software vengono sostenuti se non è disponibile una licenza per la versione scaricata.
Attualmente possono essere valutati i seguenti standard e direttive:
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
EN 12650-1
Per i nostri dispositivi di misura è necessario uno dei nostri strumenti software. Il nostro software viene utilizzato per valutare i dati ottenuti durante le misurazioni della forza di serraggio. A seconda del dispositivo di misura o di valutazione di cui si dispone, è possibile scaricare software diversi.
