Strumento di misura per finestrini, tettucci, porte, gradini FM202

Codice articolo: FM202

GTIN (EAN):

Descrizione

Strumento di misura per cancelli e porte motorizzate / Sistema di misura della forza di chiusura per tettucci scorrevoli, alzacristalli, porte e gradini scorrevoli

Lo strumento di misura per cancelli e porte motorizzate è un dispositivo di misura elettronico per finestrini, tettucci scorrevoli e porte ad azionamento elettrico nel settore automobilistico e per gradini scorrevoli nel settore dei veicoli ferroviari. Consente misure fino a 600 N con una flessibilità della molla di 10 N/mm. Il suo design senza compromessi combina precisione e robustezza pratica e garantisce valori di misura accurati anche dopo anni di utilizzo in ambienti difficili.

Per gli allestimenti di misura in fase di collaudo e produzione, l'esecuzione rapida e semplice è di grande importanza. A questo scopo, Drive Test ha sviluppato un software che riduce drasticamente la procedura di misurazione e l'impegno richiesto per la documentazione. Con poche operazioni, le misure possono essere caricate su un PC, valutate, esportate e documentate. Forniamo interfacce adeguate (ad esempio Microsoft® DLL o National Instruments® LabVIEW) per l'integrazione in una sequenza di test automatizzata.

Caratteristiche

- Normative: 2000/4/CE o definite dall'utente
- Risultati di misura precisi: garantiti dalla guida senza attrito e
  dalla cella di carico della piattaforma
- Robusto struttura: alloggiamento in alluminio ad alta resistenza e
  acciaio inox per una lunga durata in servizio anche con uso intensivo
- Facile da usare: funzionamento con un solo pulsante di controllo o
  in remoto tramite Microsoft® DLL o la libreria LabView di National Instruments®
- Software professionale e completo per PC - PinchPilot
- Ampio range di misura: max. 600 N con una flessibilità della molla di 10 N/mm su tutto il range
- Forza in eccesso: applicabile per la misurazione della forza in eccesso
- Fornitura completa: tutti i componenti in una valigetta di alta qualità

Specifiche tecniche

FM202
Applicazione della forza	Su un solo lato
Range di misura	fino a 300 N
Precisione	±3N o 3% del valore misurato
Flessibilità	10 N/mm
Larghezza dell'apertura	Minimo 40 mm
Area	80 x 80 mm
Principio di misura	Ponte estensimetrico
Dimensioni	100 x 300 x 190 mm
Peso	4,2 kg

Display SEB2
- Unità data logger con display LCD e indicatori di stato a LED, pulsante di funzionamento, interfaccia seriale
- Misurazione opzionale controllata per PC
- Alimentazione: Batteria da 9 V
- Orologio in tempo reale
- Memoria per 100 valori
- Interfaccia per sensore e PC
- Visualizzazione del valore di picco e della forza effettiva
- LED di valutazione: OK / non OK

Software di valutazione per PC PinchPilot
- Multi-lingue (IT, EN, DE, FR, ES)
- Rappresentazione grafica della curva di forza
- Calcolo dei valori caratteristici rilevanti per la norma
- Possibilità di valutazione secondo differenti direttive
- Possibilità che l'utente inserisca direttive proprie
- Stampa del protocollo
- Esportazione dei dati (Excel, CSV, PDF)

- Requisiti di sistema Software PinchPilot (vedere scheda Software/App)

Contenuto

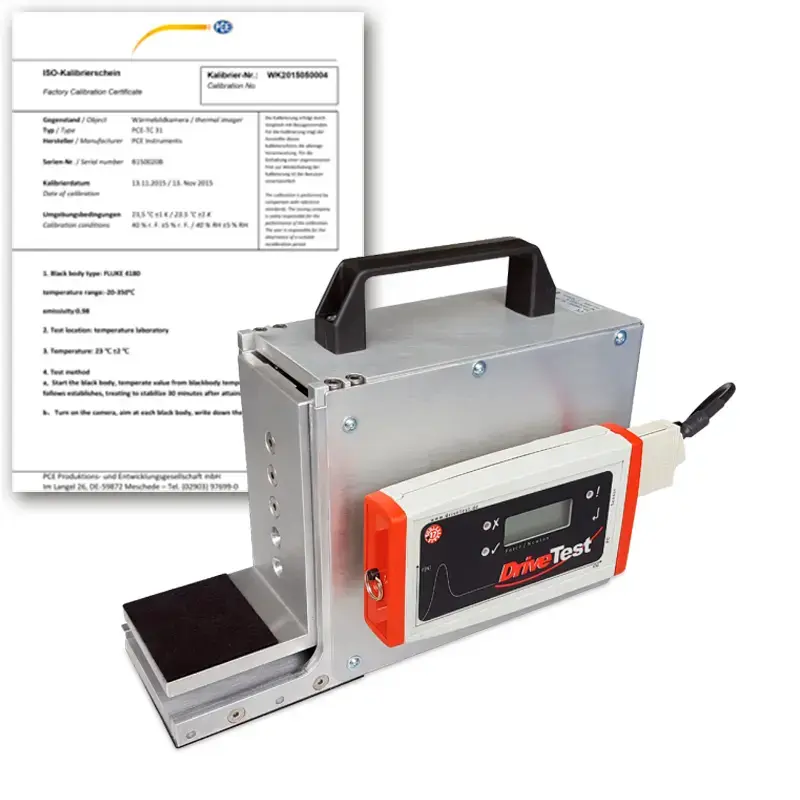

1 x Strumento di misura per cancelli e porte motorizzate FM202
1 x Display SEB2: modulo separato di acquisizione dei valori misurati con display LCD e LED, tasti a membrana e interfaccia seriale
1 x Batteria da 9V
1 x Valigetta imbottita per il trasporto
1 x Cavo USB per collegamento al PC
1 x Software PinchPilot e documenta zione (su chiavetta USB)
1 x Certificazione ISO
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)

Software / App

Descrizione Software / Requisiti tecnici

Per i nostri dispositivi di misura è necessario uno dei nostri strumenti software. Il nostro software viene utilizzato per valutare i dati ottenuti durante le misurazioni della forza di serraggio. A seconda del dispositivo di misura o di valutazione di cui si dispone, è possibile scaricare software diversi.

- PC/portatile Windows 7 o superiore
- Connessione USB o interfaccia Bluetooth
- Dispositivo di misura
- Per i seguenti dispositivi: BIA Original Class 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300

Software PinchPilot
Il nostro software "PinchPilot" viene utilizzato per valutare i dati ottenuti durante le misurazioni di forza di chiusura. Non è necessario nessun software addizionale per il lavoro quotidiano

Esportazione dei dati
PinchPilot fornisce tutte le funzioni necessario per le misurazioni di routine. Se fosse elaborare i dati in un luogo diverso, sono possibili vari tipi di esportazione:

- Esportazione di testo: Valori di misura in formato serie numerica; può essere importato, ad esempio, in Microsoft Excel
- Esportazione di immagini: Protocollo o diagramma singolo in formato EMF; si può importare, ad esempio, a Microsoft Word. Valori di misura esportabili come ppdx (formato XML) e importabili con i nostri altri strumenti software per ulteriori elaborazioni
- Database SQL: Su richiesta, è possibile impletementare una interfaccia SQL personalizzata. National Instruments DataPlugin (per importare in Diadem o LabView)

Valutazione secondo direttive di PinchPilot
Il software elabora i risultati della misurazione secondo le direttive di PinchPilot. Queste si basano sulla normativa applicabile (leggi, normative, direttive). Consistono in un insieme di parametri che includono i valori limite ammissibili. I risultati delle misurazioni ottenute vengono valutati di conseguenza. L'intervallo consentito è evidenziato a colori sul diagramma di misurazione e consente una rapida valutazione della misurazione. Manteniamo aggiornate le linee guida di PinchPilot. Le calibrazioni da noi effettuate prevedono un aggiornamento del software e quindi anche delle linee guida PinchPilot. Una calibrazione periodica garantisce all'utilizzatore di effettuare le misure secondo le norme vigenti. Oltre alla valutazione rispetto alle linee guida PinchPilot, l'utente ha la possibilit` di creare le proprie linee guida.

Documentazione dei risultati
Ci sono due opzioni per documentare le misurazioni su carta: Il protocollo di misurazione è una documentazione grafica dettagliata di un punto di misurazione. D'altra parte, il report della misurazione è una documentazione di vari punti in forma di tabella. Si può usare per documentare tutte le misurazioni di un oggetto (porta, vagone, etc.).
La lingua dell'utente può essere impostata autonomamente: italiano, inglese, francese, tedesco e spagnolo. I costi per l'aggiornamento del software vengono sostenuti se non è disponibile una licenza per la versione scaricata.

Attualmente possono essere valutati i seguenti standard e direttive:
     EN 81-1 2000-4-EG
     FMVSS118
     APTA PR-M-S-18-10
     ASME A17.1 2000
     DIN EN 14752:2005
     DIN EN 14752:2015
     2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
     EN14120 DIN 18650-1
     DIN EN 12453
     DIN EN 16005
     DIN EN 60335-2-103
     ASR A1.7
     ECE R-21
     EN 12650-1

Per i nostri dispositivi di misura è necessario uno dei nostri strumenti software. Il nostro software viene utilizzato per valutare i dati ottenuti durante le misurazioni della forza di serraggio. A seconda del dispositivo di misura o di valutazione di cui si dispone, è possibile scaricare software diversi.
