Tester per impianti PCE-ITE 50

Codice articolo: PCE-ITE 50
GTIN (EAN): 4250348714787
1.061,90 €
1.295,52 €
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
:
4250348714787
PCE-ITE 50
Tempi di consegna: Consegna prevista fine Gennaio

Accessori

Certificazione CAL-PCE-ITE (Rapporto di taratura ISO)
Certificazione CAL-PCE-ITE (Rapporto di taratura ISO)
189,00 €
Certificazione ISO

Descrizione

robusto tester per impianti / resistenza elettrica / resistenza di terra / impedenza del circuito / misura della tensione / misura di basse resistenze / test RCD

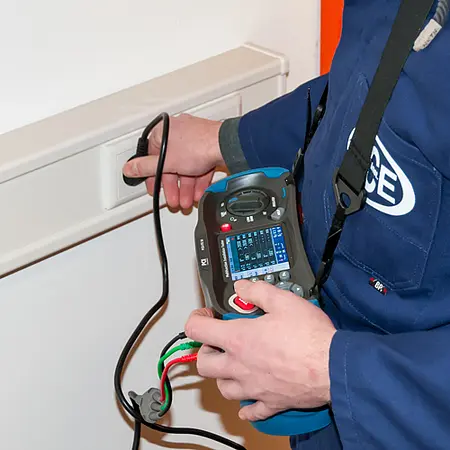

Il PCE-ITE 50 è un solido tester per impianti con ampio display LCD TFT a colori da 3,5". Oltre alle varie modalità di misura come la resistenza di isolamento, resistenza di terra, impedenza del circuito, tensione, misura a bassa impedenza e test RCD, il tester per impianti PCE ITE 50 offre la possibilità di effettuare una buona documentazione dei risultati con relative foto. Con il tester per impianti PCE-ITE 50 è possibile garantire che gli impianti fissi siano installati in modo sicuro e corretto. Grazie al doppio display, ai simboli intuitivi e all'angolo di visione elevato, è possibile eseguire comodamente e rapidamente tutte le misure. Con la misura a bassa resistenza del tester per impianti PCE-ITE 50, è possibile controllare i circuiti di terra, i binari di equalizzazione del potenziale e i conduttori di protezione per bassa impedenza. Il range di misura per la misura a bassa resistenza con il tester per impianti PCE-ITE 50 è nell'intervallo 0 - 2000 Ω con una risoluzione di 0,001 - 1 Ω. La misura più importante del tester per impianti PCE-ITE 50 è la misura della resistenza di isolamento. I cavi elettrici vengono posti sotto tensione durante la misura dell'isolamento per rilevare correnti di dispersione che generano calore nel materiale. Nella maggior parte dei casi, la dispersione di corrente è minima e non viene rilevata dai dispositivi di protezione e nel peggiore dei casi possono provocare un incendio. Il tester per impianti PCE-ITE 50 può eseguire misure di impianti con una tensione di prova da 125 V, 250 V, 500 V o 1000 V. La corrente di carico è in ogni caso 1 mA. Il tester per impianti PCE-ITE 50 è indipendente dalla rete elettrica. Al fine di portare tutti i sistemi e circuiti del sistema di alimentazione a un potenziale comune (riferimento di massa o potenziale riferimento) e per garantire una protezione da correnti di cortocircuito e sovratensioni, la resistenza di terra dovrebbe essere a bassa impedenza. Con un range di misura tra 0 ... 2000 Ω e con una risoluzione tra 0,01 ... 1 Ω, il tester per impianti offre tutti i prerequisiti per una misura significativa della resistenza di terra.

Caratteristiche

- Display TFT LCD a colori da 3,5"
- Resistenza di loop LN, L-PE e N-PE
- Corrente di test FI regolabile
- Scheda SD e Bluetooth
- Doppio display
- Test FI ok/errore
- Misura di bassa impedenza
- Tensione del terminale fino a 1000V

Specifiche tecniche

Specifiche tecniche
Test di isolamento
Tensione su terminali Range di misura: Risoluzione Precisione Corrente di test Corrente di cortocircuito
125V (0...10%) 0,125 ... 4 MΩ 0,001 MΩ ±(2% + 10 digit) 1 mA @ Last 125 kO <= 1 mA
4,001 ... 40 MΩ 0,01 MΩ ±(2% + 10 digit)
40,01 ... 400 MΩ 0,1 MΩ ±(4% + 5 digit)
400,1 ... 1000 MΩ 1 MΩ ±(5% + 5 digit)
250V (0...10%) 0,125 ... 4 MΩ 0,001 MΩ ±(2% + 10 digit) 1 mA @ Last 250 kO <= 1 mA
4,001 ... 40 MΩ 0,01 MΩ ±(2% + 10 digit)
40,01 ... 400 MΩ 0,1 MΩ ±(3% + 2 digit)
400,1 ... 1000 MΩ 1 MΩ ±(3% + 2 digit)
500V (0...10%) 0,125 ... 4 MΩ 0,001 MΩ ±(2% + 10 digit) 1 mA @ Last 500 kO <= 1 mA
4,001 ... 40 MΩ 0,01 MΩ ±(2% + 10 digit)
40,01 ... 400 MΩ 0,1 MΩ ±(3% + 2 digit)
400,1 ... 1000 MΩ 1 MΩ ±(4% + 5 digit)
1000V (0...10%) 0,125 ... 4 MΩ 0,001 MΩ ±(3% + 10 digit) 1 mA @ Last 1 MO <= 1 mA
4,001 ... 40 MΩ 0,01 MΩ ±(2% + 10 digit)
40,01 ... 400 MΩ 0,1 MΩ ±(3% + 2 digit)
400,1 ... 1000 MΩ 1 MΩ ±(4% + 5 digit)
Low Ohm
Range di misura: Risoluzione Precisione Max. tensione circuito aperto Protezione per sovraccarico
2,000 Ω 0,001 Ω ±(1,5% + 30 digit) 5,8 V 250 Vrms
20,00 Ω 0,01 Ω ±(1,5% + 3 digit) 5,8 V 250 Vrms
200,0 Ω 0,1 Ω ±(1,5% + 3 digit) 5,8 V 250 Vrms
2000 Ω 1 Ω ±(1,5% + 5 digit) 5,8 V 250 Vrms
Test di continuità
Range di misura: Risoluzione Max. tensione circuito aperto Protezione per sovraccarico Corrente di cortocircuito
2000 Ω 0,01 Ω 5,8 V 250 Vrms >= 200 mA
Resistenza di loop
L-PE (Hi-Amp): Corrente di test 4,0 A
Range di misura: Risoluzione Precisione
0,23 ... 9,99 Ω 0,01 Ω ±(4% + 4 digit)
10,0 ... 99,9 Ω 0,1 Ω ±(4% + 4 digit)
100 ... 999 Ω 1 Ω ±(4% + 4 digit)
L-PE (senza risoluzione): Corrente di test 15 mA
Range di misura: Risoluzione Precisione
0,23 ... 9,99 Ω 0,01 Ω ±(5% + 6 digit)
10,0 ... 99,9 Ω 0,1 Ω ±(5% + 6 digit)
100 ... 999 Ω 1 Ω ±(5% + 6 digit)
L-N: Corrente di test 4,0 A
Range di misura: Risoluzione Precisione
0,23 ... 9,99 Ω 0,01 Ω ±(4% + 4 digit)
10,0 ... 99,9 Ω 0,1 Ω ±(4% + 4 digit)
100 ... 999 Ω 1 Ω ±(4% + 4 digit)
Test RCD
RCD (In) 10 mA, 30 mA, 100 mA, 300 mA 650 mA, 1 A
Fattori x 1/2, x1, x2, x5
Precisione in tempo operativo ±(1% + 1 ms)
Forma d'onda della corrente di prova Sinus (CA)
Caratteristiche di risoluzione G e S
Tempo di rilascio 0º o 180º
Range tensione 194...260V AC (50/60 Hz)
Precisione della misura corrente ± (5% + 2 digit)
Tensione
Range di misura: Risoluzione Precisione
80 ... 500V AC/DC 1 V ±(2% + 2 digit)
Frequenza
Range di misura: Risoluzione Precisione
45...65 Hz 1 Hz 12 Hz
Resistenza di terra
Range di misura: Risoluzione Precisione
0,00...99,99 Ω 0,01 Ω ±(2% + 30 digit)
100,0...999,9 Ω 0,1 Ω ±(2% + 6 digit)
1000...2000 Ω 1 Ω ±(2% + 6 digit)
Specifiche tecniche generali
Alimentazione 8 x Batterie 1,2...1,5 V AA
Durata operativa Ca. 15 h
Categoria di misura CAT III 600 V
Grado di protezione IP 65
Display 3,5 " TFT (320 x 240 pixel)
Condizioni operative 0...45 ºC / 0...95% U.R. senza condensa
Dimensioni 24,2 cm x 10,5 cm x 14,5 cm
Peso 1,56 kg

Contenuto

Contenuto della spedizione
1 x Tester per impianti PCE-ITE 50
1 x Tracolla
3 x Pinze a coccodrillo
3 x Puntali
1 x Puntale per alta tensione
1 x Adattatore per SchuKo
1 x Caricabatteria con connettori intercambiabili di tipo C, A, G e I
1 x Caricabatteria con adattatore per veicoli
8 x Batterie da 1,2 V 2450 mAh NiMH (tipo AA)
1 x Valigetta
Istruzioni per l'uso (disponibili in download)
