Tester VDE per wallbox PCE-EVSE 310+

Codice articolo: PCE-EVSE 310+
GTIN (EAN): 4250348732330
385,90 €
470,80 €
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
:
4250348732330
PCE-EVSE 310+
Tempi di consegna: 3-5 giorni (fine esaurimento scorte)

Accessori

Adattatore di connessione per wallbox da tipo 2 a tipo 1 PCE-EVSE ADP
Adattatore di connessione per wallbox da tipo 2 a tipo 1 PCE-EVSE ADP
131,90 €

Descrizione

Tester VDE per wallbox / Simulazione veicolo / Simulazione cavo / Uscita CP e presa di corrente per misurazioni / Custodia inclusa

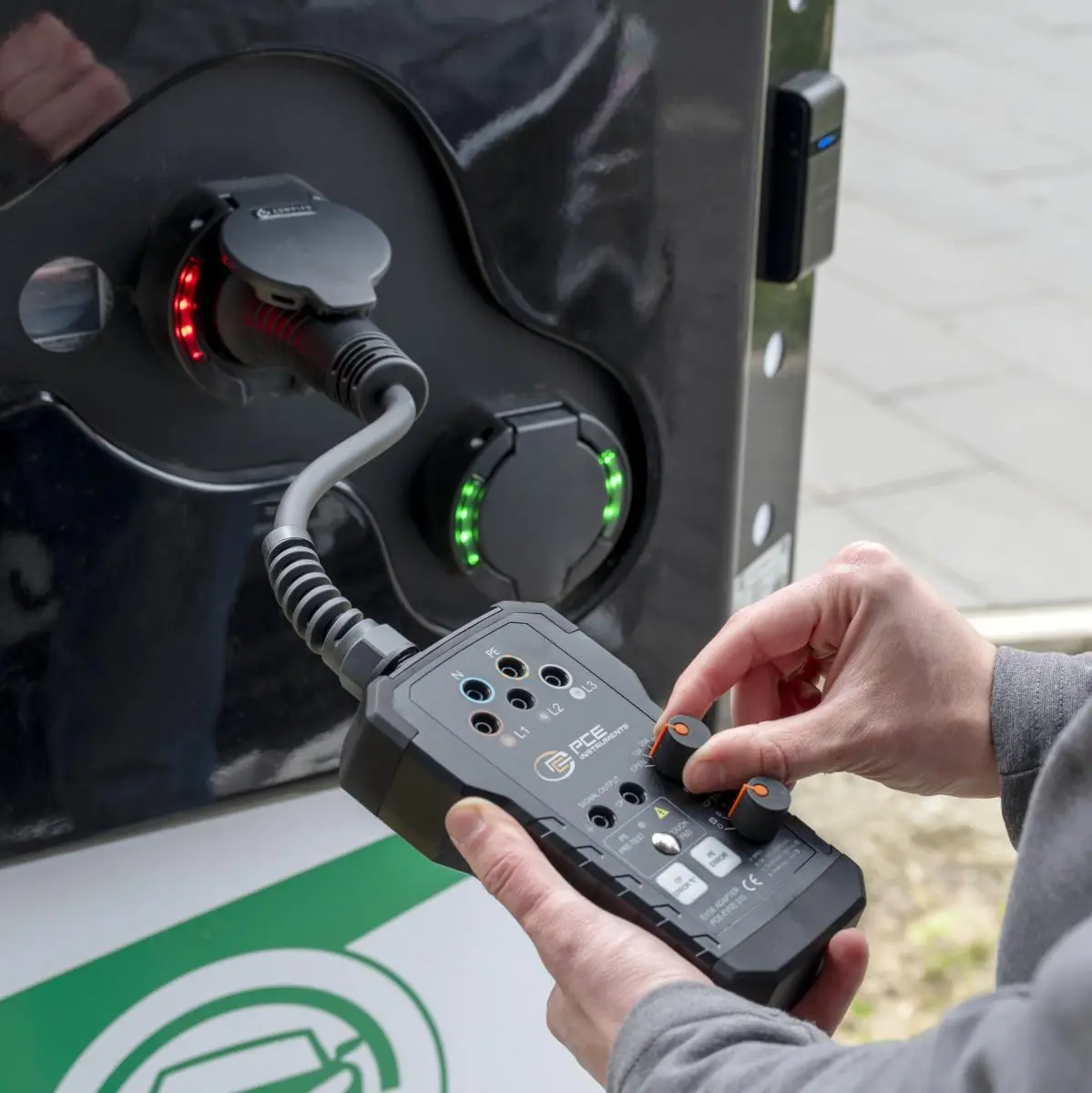

Il tester VDE per wallbox viene utilizzato per i controlli VDE 0100 per controllare i punti di ricarica (modalità 3) per le auto elettriche. Questo tester VDE per wallbox può essere utilizzato con il tester per installazioni PCE-ITE 55B o con la maggior parte degli altri misuratori standard VDE 0100. Con i LED di rilevamento della tensione trifase è possibile determinare rapidamente se si è verificato un errore di installazione.

Con l'interruttore rotante PP State è possibile simulare la carica di corrente del cavo di ricarica. La carica di corrente viene simulata con varie resistenze nel tester VDE per wallbox collegati tra i conduttori PP e PE. Con l'interruttore rotante CP State è possibile simulare diversi stati del veicolo. Gli stati del veicolo vengono simulati con diverse resistenze collegate tra i conduttori CP e PE.

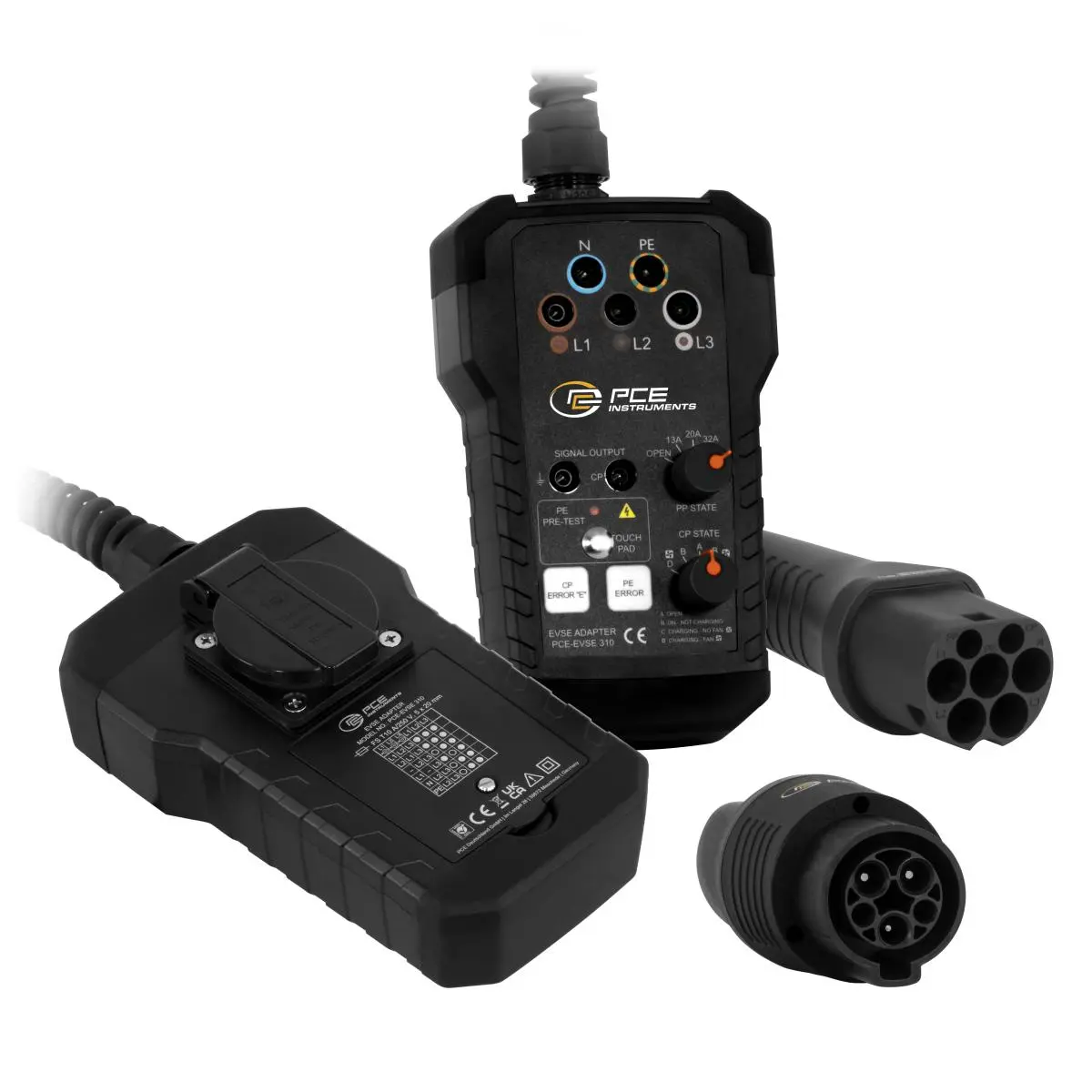

È possibile collegare un carico esterno alla presa. Questa uscita viene utilizzata solo per eseguire misurazioni e permette di verificare il funzionamento del contatore elettrico. È inoltre possibile simulare un'avaria PE (dispersione verso terra) con il tester VDE per wallbox. Il tester VDE per wallbox viene fornito in una valigetta. Inoltre è disponibile un adattatore opzionale per i punti di ricarica con connessione di tipo 1.

Caratteristiche

- Pre-test PE
- Stato del Proximity-Pilot PP e del Control-Pilot CP
- Simulazione dell'errore CP "E" e dell'errore PE
- Presa di corrente per misurazioni
- Prese di misura di sicurezza
- Adattatore per tipo 1 e 2 inclusi

Specifiche tecniche

Funzioni
Pre-test PE Si, con elettrodo capacitivo
Simulazione PP Aperto, 13 A, 20 A, 32 A, 63 A
Stato CP A, B, C, D
Errore CP "E" E
Errore PE / Errore di mesa a terra Sm

Altre specifiche
Connessioni L1, L2, L3, N, PE
Connessioni informazione addizionale    Max. 230 V (1 fase ) / 430 V (3 fasi) / 50/60 Hz /
10 A / 250 V
Tipo 2: Connettore unito al cavo
(Tipo 1 richiede un adattatore opzionale)
Norma IEC 62196-2 Connettore tipo 2
Lunghezza del cavo 25 cm
Categoria di misura CAT II / 300V
Prese di corrente Max. 250 V / 50/60 Hz / 10 A
Uscite 2 x prese da 4 mm (terminali di uscita di segnale)
Fusibile di collegamento Schuko T 10 A / 250 V
Grado di protezione IP40
Condizione operative 0 ... 40 °C / < 80% U.R.
Condizioni di stoccaggio -10 ... 50 °C / 80% U.R.
Dimensioni 600 x 105 x 73 mm
Peso 643 g

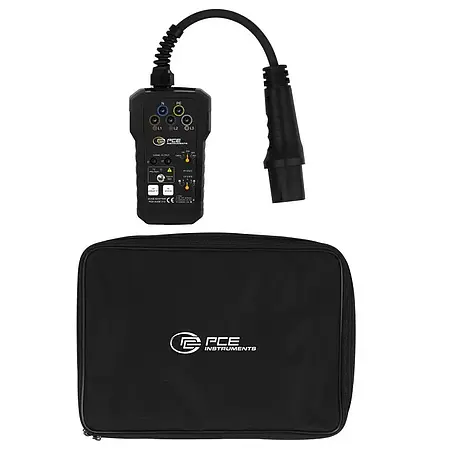

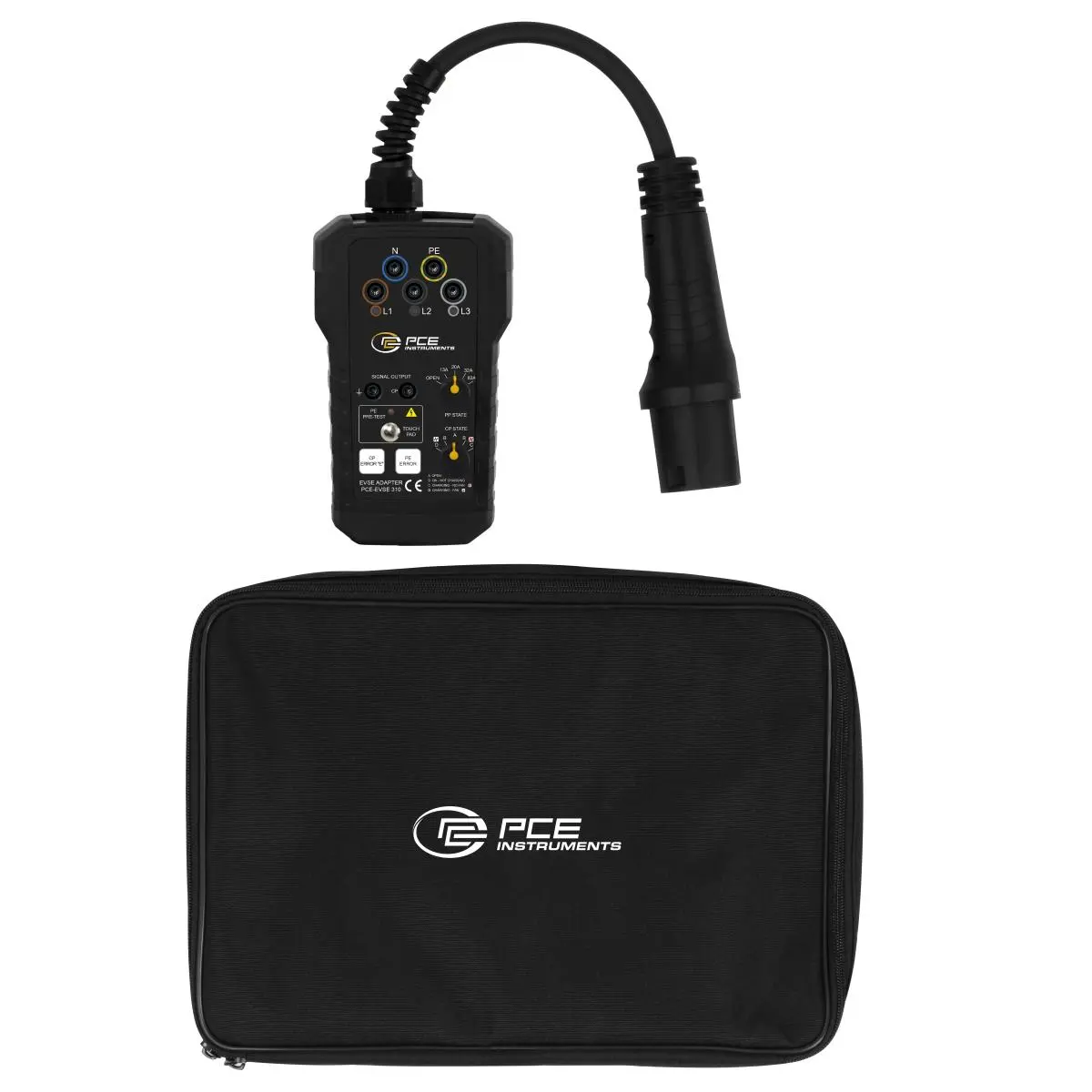

Contenuto

1 x Tester VDE per wallbox PCE-EVSE 310+

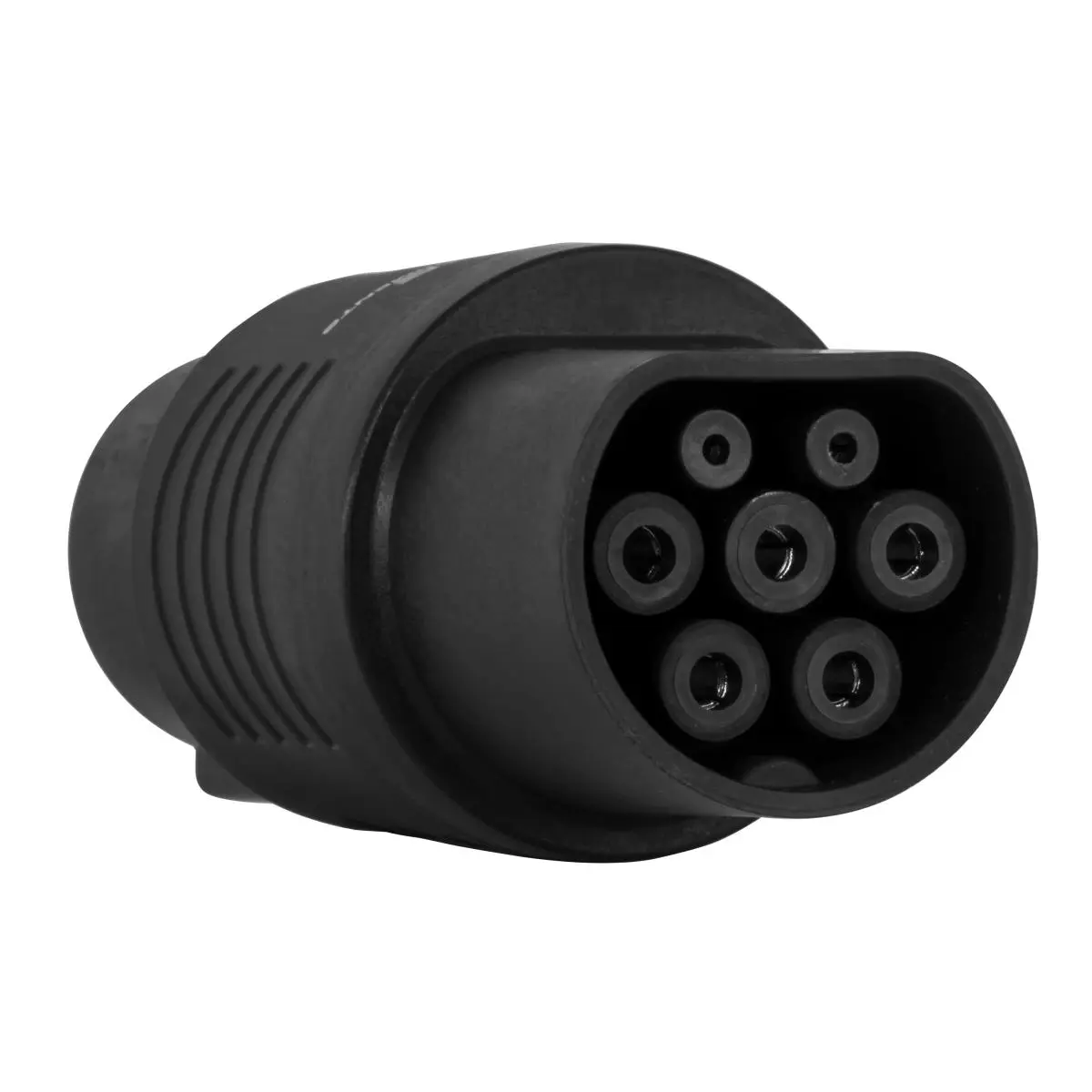

1 x Adattatore per tipo 2

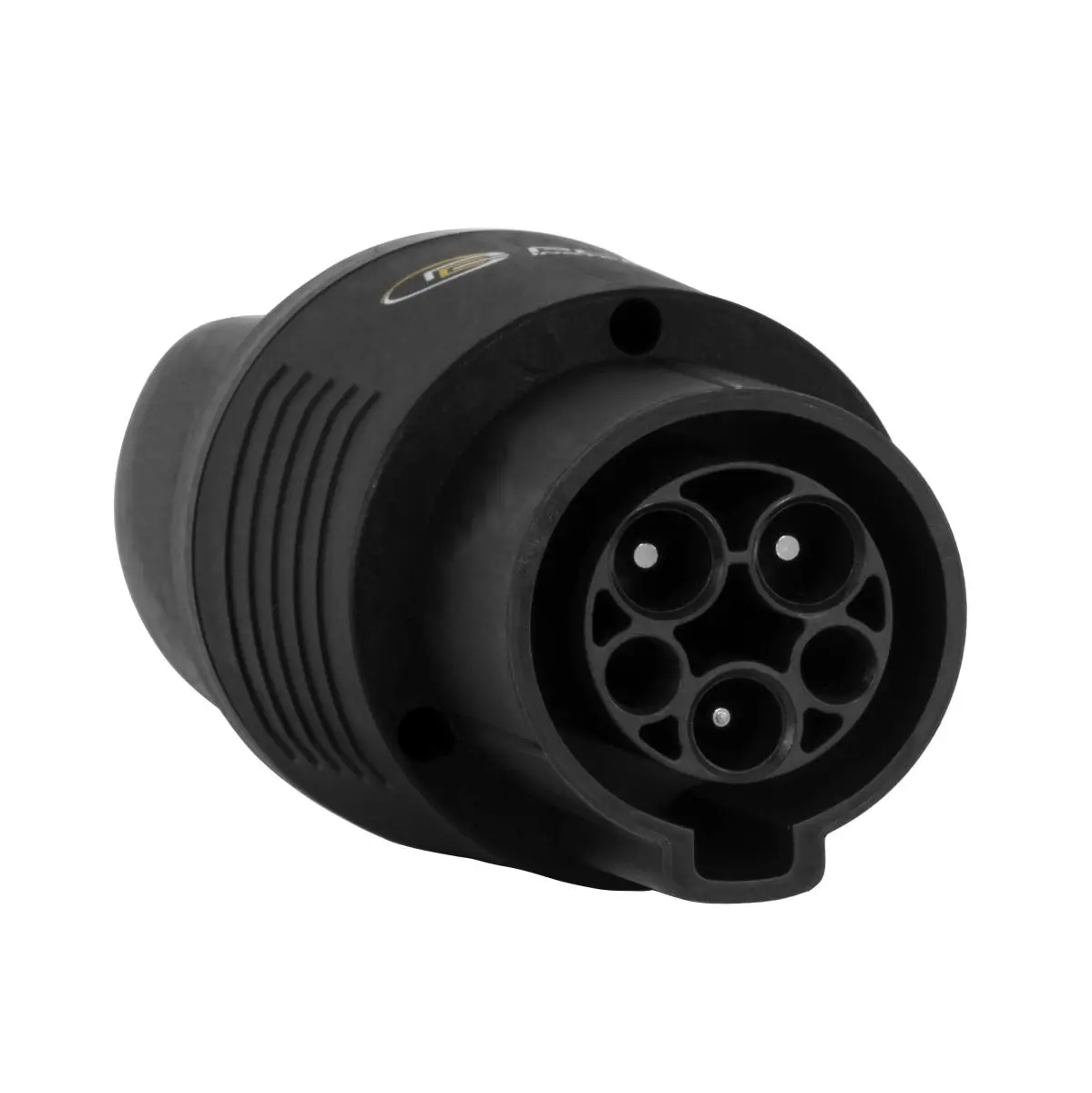

1 x Adattatore per tipo 1 (PCE-EVSE ADP)
1 x Custodia
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)
