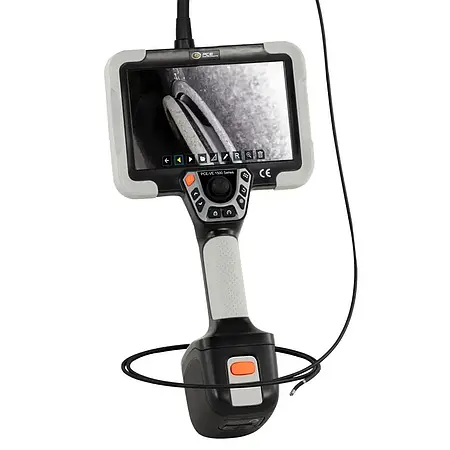

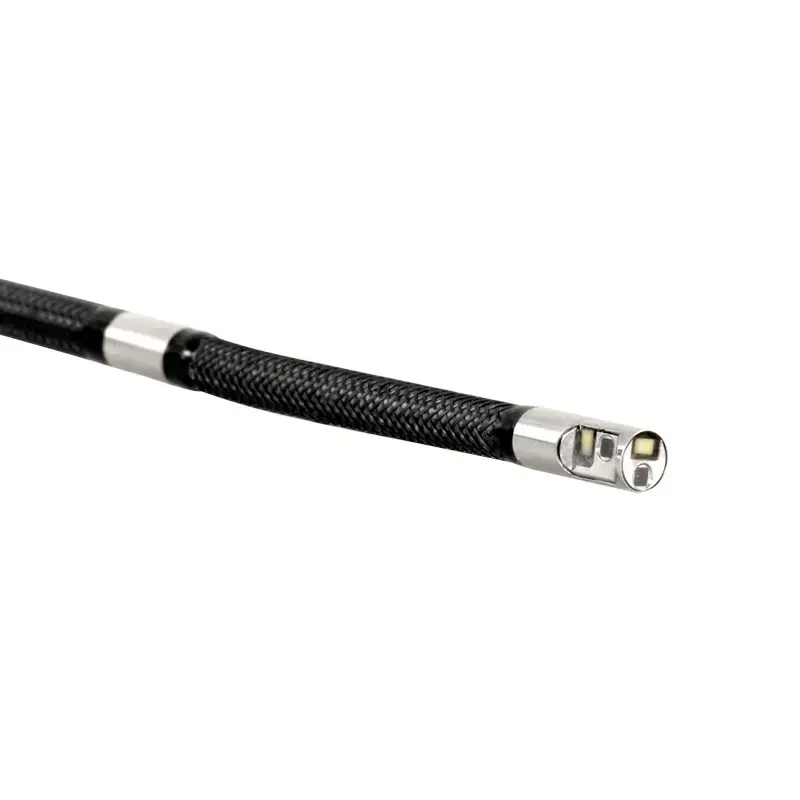

Questo videoendoscopio è l'unico dispositivo della serie PCE-VE 1500 dotato di due telecamere. Una di esse è allineata frontalmente, l'altra lateralmente. Entrambe sono posizionate molto vicine l'uno all'altra sul corpo macchina. Accanto a ciascuna telecamera è presente un LED che può essere utilizzato per illuminare il campo visivo, se necessario. Le impostazioni del videoendoscopio per la rappresentazione dell'immagine sul display e per l'illuminazione del campo visivo della telecamera sono valide per entrambe le telecamere e per entrambe le sorgenti luminose contemporaneamente.

L'utente può scegliere in qualsiasi momento se visualizzare sull'ampio display touchscreen l'immagine della telecamera frontale, quella della telecamera laterale o entrambe affiancate. La visualizzazione simultanea di entrambe le telecamere facilita l'orientamento durante l'ispezione visiva. Inoltre, è vantaggioso poter utilizzare sia la telecamera frontale che quella laterale, soprattutto in spazi molto ristretti.

Tuttavia, non è possibile registrare immagini e video in parallelo con entrambe le fotocamere. Quando si registra nella modalità di visualizzazione in cui entrambe le telecamere sono visibili, il videoendoscopio salva solo le immagini della telecamera attivata. Se l'utente ha attivato le etichette immagine, queste appariranno solo sull'immagine della telecamera attivata. Per impostazione predefinita, l'apparecchio offre inserti come la data e l'ora o la designazione della telecamera come CAM1 o CAM2 alla voce di menù Filigrana. Le etichette selezionate appaiono in piccole lettere rosse sul bordo dell'immagine per la telecamera attivata. Se è necessario attivare l'altra telecamera, è possibile farlo molto facilmente con questo videoendoscopio tramite il touchscreen. È sufficiente un doppio tocco sulla sua immagine nella visualizzazione in cui le immagini di entrambe le fotocamere vengono mostrate una accanto all'altra.

Il cavo flessibile del videoendoscopio, spesso solo 3,8 mm, è lungo circa 2 metri dal bordo anteriore della testina della telecamera al rivestimento in gomma dell'area di connessione. Ciò significa che anche le superfici interne e le parti accessibili solo attraverso aperture molto strette possono essere esaminate in dettaglio con questo videoendoscopio. La testina della telecamera, che può essere piegata in tutte le direzioni utilizzando il joystick, ha una lunghezza di 42 millimetri e un raggio di curvatura di 35 mm con un angolo di curvatura di 90°.

Caratteristiche speciali della serie PCE-VE 1500

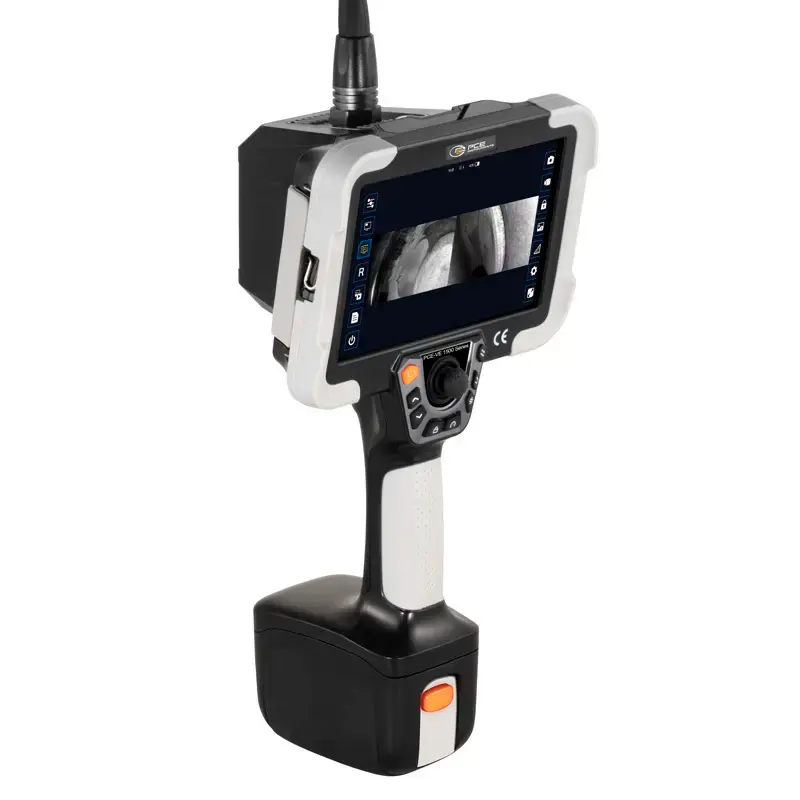

Tutti gli strumenti di questa serie hanno la stessa unità di base con funzioni estese e accessori utili. Le uniche differenze tra i singoli modelli sono le diverse telecamere e le lunghezze e i diametri dei cavi della telecamera. I tasti funzione, il display touchscreen e il joystick dell'unità di base rendono questi dispositivi molto comodi da usare.

Il videoendoscopio pesa poco più di due chilogrammi con la batteria e la telecamera. Il dispositivo può essere facilmente trasportato con una sola mano. A seconda dell'ambiente, è possibile fissare la tracolla, un supporto magnetico o un treppiede ai punti di fissaggio previsti per un uso prolungato. Mentre si tiene il videoendoscopio con una mano, il joystick e i tasti funzione sull'impugnatura possono essere azionati con la stessa mano. Questi tasti funzione comprendono il trigger dell'immagine e il pulsante per la regolazione dell'intensità luminosa del campo visivo della telecamera. L'altra mano può essere utilizzata per guidare il cavo della telecamera.

Cavo endoscopico intercambiabile con motore

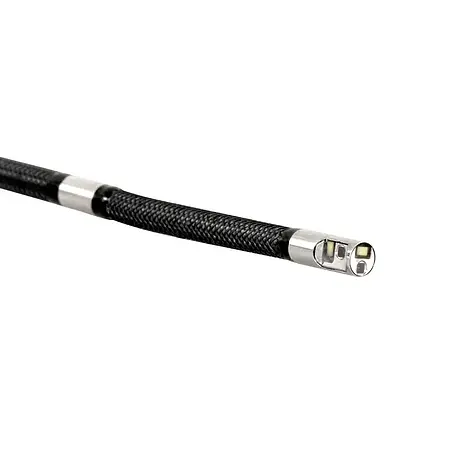

Una delle caratteristiche standard di questo videoendoscopio è il movimento motorizzato della testina della telecamera. Pertanto, la telecamera, il cavo della telecamera e il motore sono progettati come un'unica unità. Se necessario, l'unità di ripresa completa può essere facilmente sostituita. Il collegamento all'unità di base dal videoendoscopio può essere fissato e rilasciato molto facilmente. Per aumentare la resistenza, il cavo è rivestito da una treccia di tungsteno e la punta del corpo macchina è in lega di titanio.

Controllo con joystick della testina della telecamera
La testina della telecamera può essere spostata con il joystick in modo da utilizzare l'angolo di visuale della telecamera per catturare esattamente le aree da esaminare. La testina mobile della telecamera può essere piegata in tutte le direzioni, in alcuni punti di oltre 180°. Il joystick è stato progettato e collocato tra l'impugnatura e il display in modo da poter essere facilmente azionato con un solo dito.

Funzioni del display touchscreen
Il videoendoscopio non solo mostra le immagini correnti e quelle memorizzate singolarmente sul display da 7". La funzione picture-in-picture consente inoltre di confrontare l'immagine corrente con un'immagine memorizzata. Essendo un touchscreen, il monitor offre anche un accesso molto semplice e rapido alle funzioni del menù. Le numerose funzioni offerte dal videoendoscopio per marcare i dettagli e inserire annotazioni sulle immagini sarebbero difficilmente utilizzabili senza il touchscreen.

Le immagini correnti e quelle memorizzate possono essere ingrandite digitalmente più volte sul display. Per farlo, è sufficiente toccare due volte l'immagine o staccarla con due dita. Se necessario, è possibile spostare la sezione ingrandita sul touchscreen con il dito. Ciò consente di controllare l'immagine completa direttamente sul videoendoscopio. Nelle immagini salvate, i dettagli importanti possono essere immediatamente cerchiati a colori sul touchscreen, contrassegnati da frecce o etichettati. Le immagini contrassegnate possono essere salvate con il vecchio nome o come immagini aggiuntive.

Grazie alle icone per le funzioni aggiuntive, è possibile utilizzare il videoendoscopio in modo intuitivo tramite touchscreen per la maggior parte del tempo. Con l'aiuto della funzione picture in picture, ad esempio, è possibile confrontare l'immagine live corrente con un'immagine appena "congelata" o con un'immagine già salvata in precedenza. Per impostazione predefinita, l'immagine live appare come una sezione nell'angolo in alto a destra. Toccando due volte, diventa l'immagine grande e l'immagine più vecchia passa in alto a destra.

Interfacce
Il videoendoscopio dispone dei seguenti collegamenti per il trasferimento dei dati: USB-A, USB-C, HDMI, audio, Wi-Fi e uno slot per schede di memoria SD fino a 128 GB. Tutte le interfacce si trovano nel dispositivo di base a sinistra del touchscreen, sotto una copertura.
