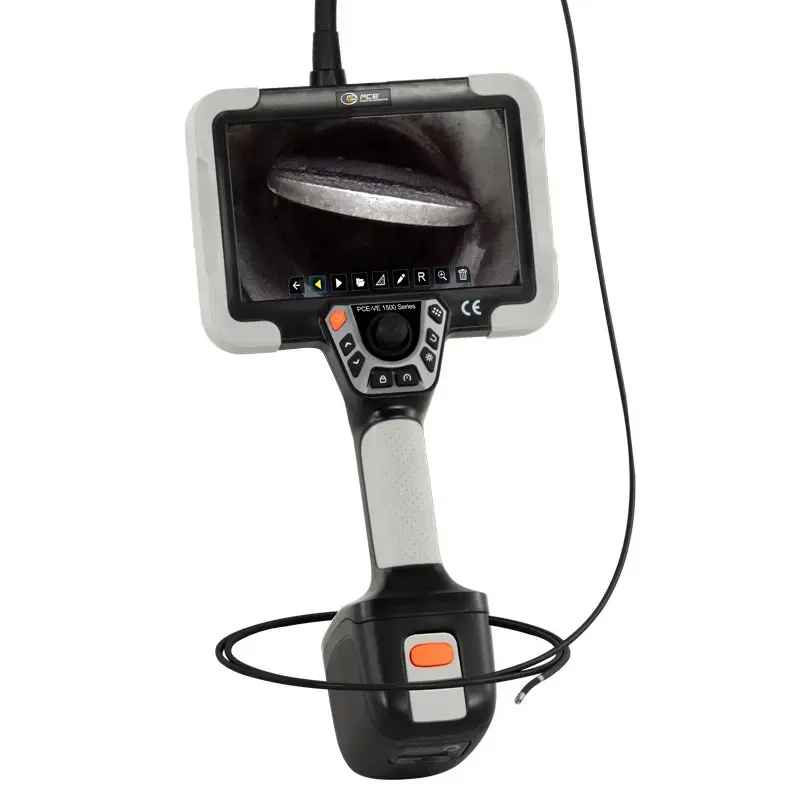

Il videoscopio è stato sviluppato per l'ispezione di componenti tecnici. Con il cavo del videoscopio, spesso solo 3,8 millimetri, è possibile visualizzare e valutare dall'interno le condizioni attuali di motori, cambi, soffianti, valvole e altri componenti. La fotocamera digitale ad alta risoluzione è disposta frontalmente e ha un angolo di visione molto ampio, pari a 120°. Intorno alla telecamera sono posizionati sei LED, con i quali è possibile illuminare il campo visivo con diversi livelli di luminosità.

Il tubo flessibile della telecamera ha una lunghezza di circa 1,88 metri dall'estremità in cui viene posizionata la telecamera fino all'ispessimento nell'area di connessione. Il diametro su questa lunghezza è di soli 3,8 mm, per cui con questo videoscopio industriale è possibile utilizzare anche aperture di accesso molto piccole. Dopo aver guidato il cavo del videoscopio nell'area da esaminare, la posizione esatta della telecamera può essere regolata tirando, spingendo e ruotando. Inoltre, se la posizione attuale offre spazio sufficiente per il movimento, la testina della telecamera, spostabile separatamente, può essere piegata in tutte le direzioni tramite il joystick. Con questo videoscopio è possibile ispezionare molti dettagli all'interno dei componenti in modo non distruttivo. La testina della telecamera, controllabile e piegabile, è lunga 46 millimetri. Quando il corpo macchina viene piegato di 90°, ha un raggio di curvatura di circa 35 millimetri.

Con questo videoscopio dotato di telecamera da 1 mega pixel, il formato di riproduzione delle immagini sul display può essere impostato su 1280x720 pixel o 640 x 480 pixel. Se l'utente sceglie il display più piccolo con 640x480 pixel, le aree laterali dell'immagine non sono coperte dai simboli del menù sovrapposti. La qualità delle immagini memorizzate può essere selezionata tra 480, 720 e 1080 pixel di altezza immagine. Va notato che quando si selezionano formati diversi per la visualizzazione e la memorizzazione delle immagini, le sezioni dell'immagine differiscono perché parti dell'immagine in alto e in basso o a destra e a sinistra vengono rimosse a causa della differenza di formato. Per le immagini scattate con la funzione di fermo immagine, invece, viene adottato il formato impostato per la visualizzazione.

L'ampia marcatura dell'immagine è uno dei punti forti della serie PCE-VE 1500
Gli attuali endoscopi industriali di questa serie offrono comode opzioni per la marcatura delle immagini acquisite. Ad esempio, i dettagli dell'immagine possono essere cerchiati con estrema facilità sul touch screen o contrassegnati da frecce e corredati di testi. Le registrazioni possono essere valutate, contrassegnate e assegnate in modo chiaro direttamente sul posto, senza bisogno di attrezzature aggiuntive. La gestione di questi endoscopi è comunque molto semplice grazie al joystick, al touch screen e ai tasti funzione.

I vari modelli della serie si differenziano solo per le risoluzioni e le direzioni di visione delle telecamere e per i diametri e le lunghezze dei cavi del videoscopio. Con un peso di poco superiore ai due chilogrammi, il videoscopio industriale può essere tenuto con una sola mano durante le operazioni più brevi. I tasti funzione nella parte superiore dell'impugnatura e il joystick possono essere azionati anche con la stessa mano. L'unità portatile può anche essere trasportata con la tracolla, montata su un treppiede o posizionata o appesa vicino al sito di ispezione.

Cavo endoscopico intercambiabile con motore
Un'altra caratteristica speciale di questa serie di endoscopi è il motore per il controllo della testina della telecamera. Il motore, il cavo della telecamera e la fotocamera sono stati progettati come un'unità completa, in modo che il collegamento all'unità portatile sia rapido e semplice. L'unità di ripresa può essere fissata in modo semplice e sicuro all'unità portatile e staccata di nuovo se necessario.

Joystick per il controllo della telecamera
Il joystick può essere utilizzato per modificare l'orientamento della testina della telecamera e quindi la direzione di osservazione della telecamera. Azionando il joystick, la testina della telecamera in movimento si piega nella direzione specificata. In alcuni punti sono possibili angoli di curvatura superiori a 180°. Il joystick è posizionato sopra l'impugnatura in modo da poter essere spostato con un dito della mano che tiene il videoscopio.

Funzioni del display touch-screen
L'ampio display touch-screen consente di accedere facilmente a molti menù e funzioni speciali. Senza il touch screen, alcune delle funzioni offerte dal videoscopio industriale non sarebbero nemmeno possibili. Ad esempio, è possibile cerchiare i dettagli o inserire il testo con il dito o con uno stilo. Anche la visualizzazione e l'utilizzo di tastiere per l'immissione di testo funzionano solo attraverso il touch-screen.

Zoom: le immagini visualizzate sul display possono essere ingrandite digitalmente più volte. Per farlo, toccare due volte l'immagine o staccarla con due dita. Muovendo l'immagine con il dito, è possibile controllare direttamente sul videoscopio non solo la sezione ingrandita, ma anche l'intera immagine ingrandita.

Immagine nell'immagine: l'immagine corrente dell'oggetto esaminato può essere immediatamente confrontata con un'immagine memorizzata sul videoscopio industriale con l'aiuto della funzione "immagine nell'immagine". Per impostazione predefinita, l'immagine salvata appare grande e viene sovrapposta all'immagine live più piccola nell'angolo in alto a destra. Entrambe le immagini possono essere ingrandite allontanandole. Toccando due volte l'immagine piccola, questa passa a schermo intero e l'immagine precedentemente grande viene visualizzata in piccolo.

Griglia: la dissolvenza della griglia consente di confrontare in modo mirato piccole sezioni dell'immagine. La griglia divide l'immagine corrente sul videoscopio in lunghezza e larghezza in 29 rettangoli di uguali dimensioni. Se la griglia è attivata, viene applicata anche alle immagini salvate. Filigrana: Tramite il menù filigrana, è possibile attivare sul videoscopio industriale non solo la griglia e la data delle immagini, ma anche etichette specifiche per l'utente. La data e l'ora appaiono sempre in piccole lettere rosse al centro del bordo inferiore dell'immagine. Per i timbri immagine specifici dell'utente, è possibile impostare il colore del testo, le dimensioni e la posizione del testo. Da un lato, possono essere utilizzati per applicare le descrizioni dell'oggetto in esame a ciascuna immagine salvata. D'altra parte, possono essere utilizzati per inserire commenti sulle immagini salvate.

Marcatura dell'immagine congelata: Dopo aver "congelato" l'immagine toccando il pittogramma del lucchetto sul touch screen, il videoscopio attiva immediatamente il menù di editing associato. Quando il simbolo della penna è attivo, è possibile tracciare semplici segni sull'immagine con il dito o con uno stilo. L'immagine contrassegnata può essere salvata con il nome corrente o come immagine aggiuntiva.

Funzione report: con la funzione report, è possibile creare report su IndustrieEndoscope come PDF in formato DIN A4. In questi rapporti è possibile inserire fino a venti immagini memorizzate e aggiungere didascalie.

Interfacce
Il videoscopio è dotato delle seguenti interfacce: USB-A, USB-C, mini-HDMI, audio, Wi-Fi e uno slot per schede di memoria SD fino a 128 GB.
