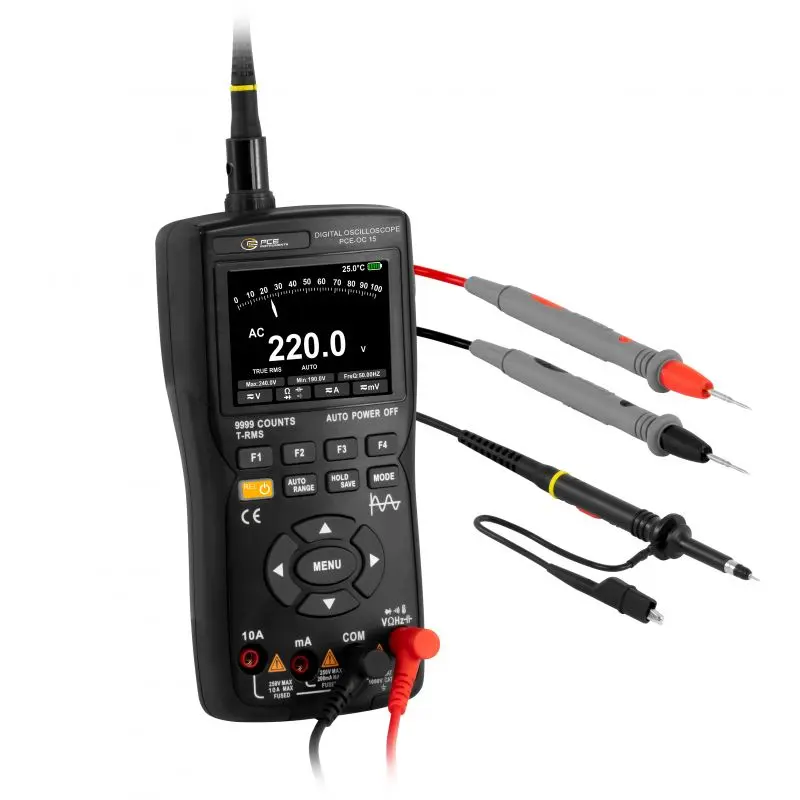

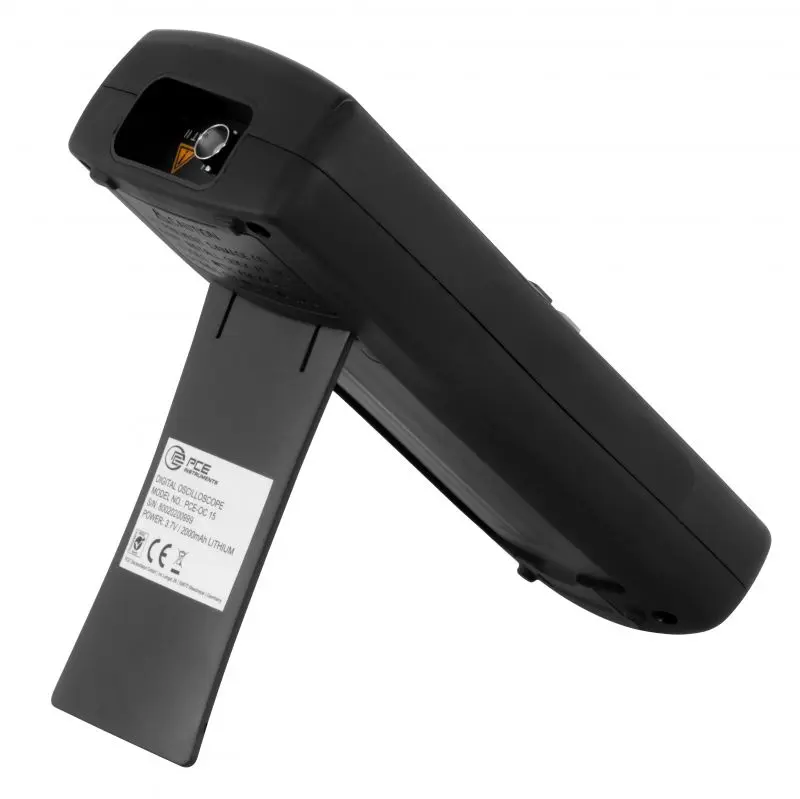

Analisador de redes elétricas PCE-OC 15

Referência: PCE-OC 15
GTIN (EAN): 4250348736116
1 pz.

Descrição

Analisador de redes elétricas / Osciloscópio integrado / Tensão / Corrente / Frequência / Resistência / Temperatura / Capacitância / Teste de diodo e continuidade

O analisador de redes elétricas ha foi projetado como um dispositivo portátil prático que pode ser utilizado em muitos setores graças às suas diversas funções de medição. Nosso analisador de redes elétricas mede de forma confiável tensão, corrente, frequência, resistência, temperatura, capacidade e oferece testes de diodos e continuidade. Com largura de banda de 10 MHz e taxa de amostragem de 48 MSa/s, garante aquisição de dados precisa e rápida.

O dispositivo armazena os dados de forma de onda, que podem ser exportados como imagem e transferidos para um PC. Integra um display retroiluminado com intensidade de brilho ajustável. Também possui função de desligamento automático ajustável, além de teclas multifunção, que facilitam a operação do multímetro pelo usuário. Graças à bateria, que pode ser recarregada através da interface Type-C, e ao longo tempo de standby, o analisador de redes elétricas é ideal para trabalhar por muitas horas, no mesmo tempo que os valores de medição são atualizados três vezes por segundo para proporcionar sempre dados atualizados. O analisador de redes elétricas portátil é uma ferramenta ideal para o pessoal de manutenção e prestações de serviços, bem como para qualquer oficina elétrica.

Características

- Amperímetro com função de osciloscópio
- Largura de banda de 10 MHz
- Cota de amostragem de até 48 MSa/s
- Display LCD com 4 níveis de retroiluminação
- Seleção de faixa automática
- Interface USB-C

Especificações

Tensão contínua DC
Faixa0 ... 9,999 mV
Resolução0,001 mV
Precisão± (0,5 % do valor + 3 dígitos)

Tensão contínua DC
Faixa10 ... 99,99 mV
Resolução0,01 mV
Precisão± (0,5 % do valor + 3 dígitos)

Tensão contínua DC
Faixa100 ... 999,9 mV
Resolução0,1 mV
Precisão± (0,5 % do valor + 3 dígitos)

Tensão contínua DC
Faixa1 ... 9,999 V
Resolução0,001 V
Precisão± (0,5 % do valor + 3 dígitos)

Tensão contínua DC
Faixa10 ... 99,99 V
Resolução0,01 V
Precisão± (0,5 % do valor + 3 dígitos)

Tensão contínua DC
Faixa100 ... 999,9 V
Resolução0,1 V
Precisão± (0,5 % do valor + 3 dígitos)

Corrente contínua DC
Faixa0 ... 9999 µA
Resolução1 µA
Precisão± (0,8 % do valor + 3 dígitos)

Corrente contínua DC
Faixa10 ... 99,99 mA
Resolução0,01 mA
Precisão± (0,8 % do valor + 3 dígitos)

Corrente contínua DC
Faixa100 ... 999,9 mA
Resolução0,1 mA
Precisão± (1 % do valor + 3 dígitos)

Corrente contínua DC
Faixa1 ... 9,999 A
Resolução0,001 A
Precisão± (1 % do valor + 3 dígitos)

Capacidade
Faixa0 ... 9,999 nF
Resolução0,001 nF
Precisão± (5 % do valor + 20 dígitos)

Capacidade
Faixa10 ... 99,99 nF
Resolução0,01 nF
Precisão± (2 % do valor + 5 dígitos)

Capacidade
Faixa100 ... 999,9 nF
Resolução0,1 nF
Precisão± (2 % do valor + 5 dígitos)

Capacidade
Faixa1 ... 9,999 µF
Resolução0,001 µF
Precisão± (2 % do valor + 5 dígitos)

Capacidade
Faixa10 ... 99,99 µF
Resolução0,01 µF
Precisão± (2 % do valor + 5 dígitos)

Capacidade
Faixa100 ... 999,9 µF
Resolução0,1 µF
Precisão± (5 % do valor + 5 dígitos)

Capacidade
Faixa1 ... 9,999 mF
Resolução0,001 mF
Precisão± (5 % do valor + 5 dígitos)

Capacidade
Faixa10 ... 99,99 mF
Resolução0,01 mF
Precisão± (5 % do valor + 5 dígitos)

Tensão alternada AC
Faixa0 ... 9,999 mV
Resolução0,001 mV
Precisão± (1 % do valor + 3 dígitos)
Faixa de frecuencia40 ... 1000 Hz

Tensão alternada AC
Faixa10 ... 99,99 mV
Resolução0,01 mV
Precisão± (1 % do valor + 3 dígitos)
Faixa de frequência40 ... 1000 Hz

Tensão alternada AC
Faixa100 ... 999,9 mV
Resolução0,1 mV
Precisão± (1 % do valor + 3 dígitos)
Faixa de frequência40 ... 1000 Hz

Tensão alternada AC
Faixa1 ... 9,999 V
Resolução0,001 V
Precisão± (1 % do valor + 3 dígitos)
Faixa de frequência40 ... 1000 Hz

Tensão alternada AC
Faixa10 ... 99,99 V
Resolução0,01 V
Precisão± (1 % do valor + 3 dígitos)
Faixa de frequência40 ... 1000 Hz

Tensão alternada AC
Faixa100 ... 750 V
Resolução0,1 V
Precisão± (1 % do valor + 3 dígitos)
Faixa de frequência40 ... 1000 Hz

Corriente alterna AC
Faixa0 ... 9999 µA
Resolução1 µA
Precisão± (1 % do valor + 3 dígitos)
Faixa de frequência40 ... 1000 Hz

Corriente alterna AC
Faixa10 ... 99,99 mA
Resolução0,01 mA
Precisão± (1 % do valor + 3 dígitos)
Faixa de frequência40 ... 1000 Hz

Corriente alterna AC
Faixa100 ... 999,9 mA
Resolução0,1 mA
Precisão± (1,2 % do valor + 3 dígitos)
Faixa de frequência40 ... 1000 Hz

Corriente alterna AC
Faixa1 ... 9,999 A
Resolução0,001 A
Precisão± (1,2 % do valor + 3 dígitos)
Faixa de frequência40 ... 1000 Hz

Resistência
Faixa0 ... 99,99 Ω
Resolução0,01 Ω
Precisão± (1 % do valor + 3 dígitos)

Resistência
Faixa100 ... 999,9 Ω
Resolução0,1 Ω
Precisão± (0,5 % do valor + 3 dígitos)

Resistência
Faixa1000 Ω ... 9,999 kΩ
Resolução0,001 kΩ
Precisão± (0,5 % do valor + 3 dígitos)

Resistência
Faixa10 ... 99,99 kΩ
Resolução0,01 kΩ
Precisão± (0,5 % do valor + 3 dígitos)

Resistência
Faixa100 ... 999,9 kΩ
Resolução0,1 kΩ
Precisão± (0,5 % do valor + 3 dígitos)

Resistência
Faixa1000 kΩ ... 9,999 M Ω
Resolução0,001 mΩ
Precisão± (1,5 % do valor + 3 dígitos)

Resistência
Faixa10 ... 99,99 M Ω
Resolução0,01 mΩ
Precisão± (3 % do valor + 5 dígitos)

Frequência
Faixa0 ... 99,99 Hz
Resolução0,01 Hz
Precisão± (0,1 % do valor + 2 dígitos)

Frequência
Faixa100 ... 999,9 Hz
Resolução0,1 Hz
Precisão± (0,1 % do valor + 2 dígitos)

Frequência
Faixa1000 Hz ... 9,999 kHz
Resolução0,001 kHz
Precisão± (0,1 % do valor + 2 dígitos)

Frequência
Faixa10 ... 99,99 kHz
Resolução0,01 kHz
Precisão± (0,1 % do valor + 2 dígitos)

Frequência
Faixa100 ... 999,9 kHz
Resolução0,1 kHz
Precisão± (0,1 % do valor + 2 dígitos)

Temperatura em ºC
Faixa-20 ... +1000 °C
Resolução1 °C
Precisão± (2,5 % do valor + 5 dígitos)

Temperatura em ºF
Faixa-4 ... +1832 °F
Resolução1 °F
Precisão± (2,5 % do valor + 5 dígitos)

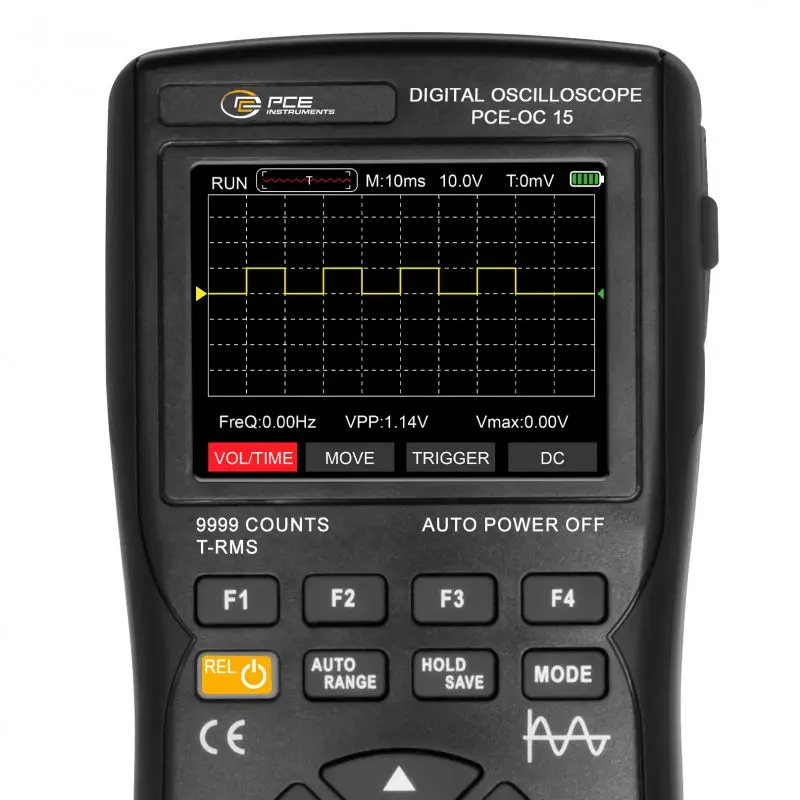

Osciloscópio
Canais1
FunçõesPeríodo / Frequência / Peak-Peak / MAX, MIN / Valor efetivo
Cota de amostragem48 MSa/s
Impedância de entrada1 M Ω
Fator de atenuaçãoX1 / X10
Tensão de entrada máx.150 V
Ajuste de cota de amostragem1,5 Sa/s ... 48 MSa/s
Base de tempo100 ns/div ... 20 s/div
Precisão20 ppm
Sensibilidade vertical20 mV/div ... 10 V/div
Tempo de subida 10 ns
Precisão de Ganho DC (Gain DC)±3 %

Outras especificações
Tipo de telaLCD
Tamanho da tela2,76"
Cota de medição3 Hz
MemóriaInterna
Capacidade de memória15 MB
Informação da memóriaCaptura de tela com pulsação de uma tecla

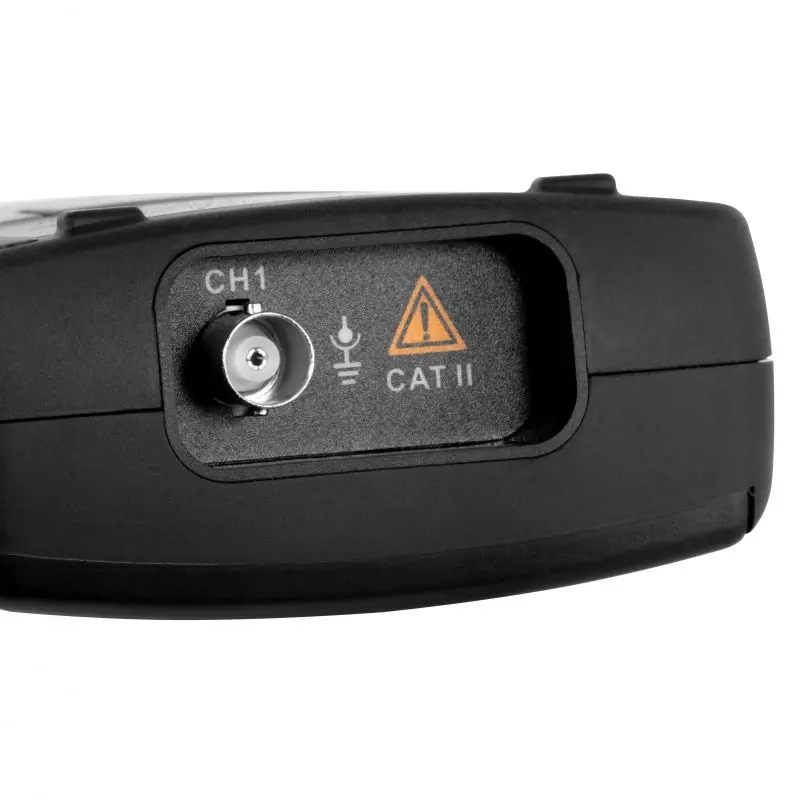

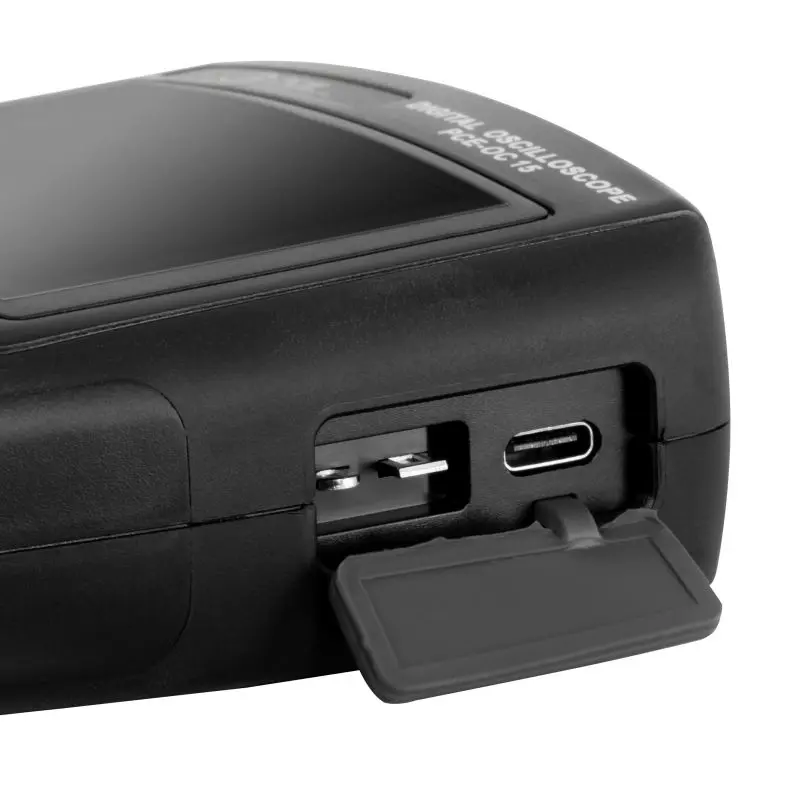

InterfaceUSB-C / BNC
Desligamento automático15 ... 120 minutos
Desconexão automática desativável    Sim
SegurançaCAT III 600 V / CAT II 1000 V
FusíveisFusível de fio fino10 A
Entrada triggerModo: Auto, Normal, Single
Borda: ascendente / descendente
Idiomas do menuInglês / Chinês
Proteção IPIP20
Alimentação1 x Bateria de lítio de 3,7 V tipo 18650
Capacidade2000 mAh
Carregador100 ... 240 V AC | 50/60 Hz
Condições operacionais0 ... 40 °C / 0 ... 75 % R.H.
Condições de armazenamento-20 ... 60 °C / 0 ... 80 % R.H.
Dimensões175 x 90 x 40 mm
Peso352 g

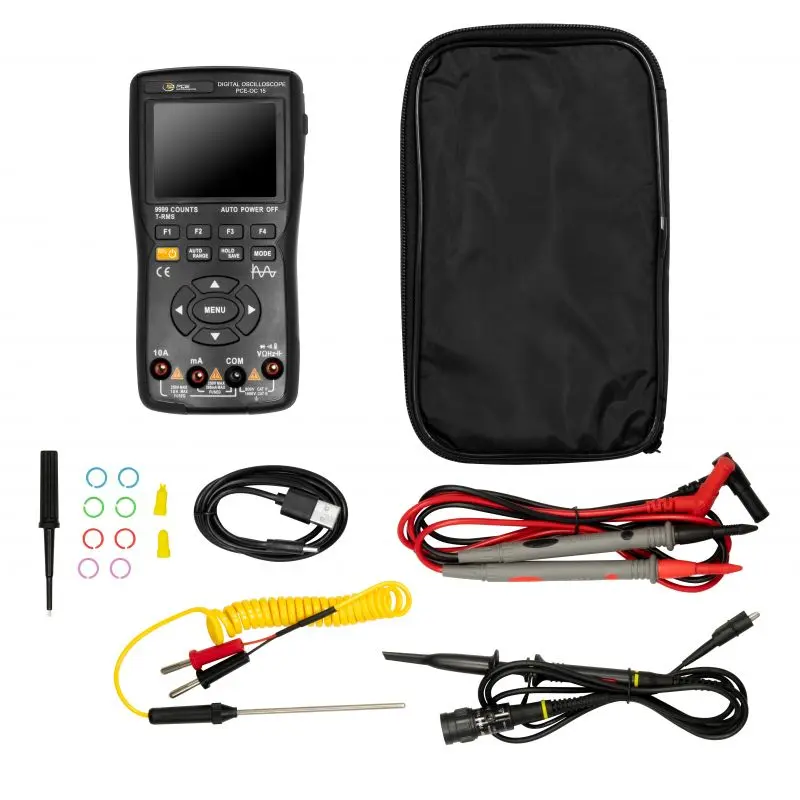

Conteúdo da remessa

1 x Analisador de redes elétricas PCE-OC 15

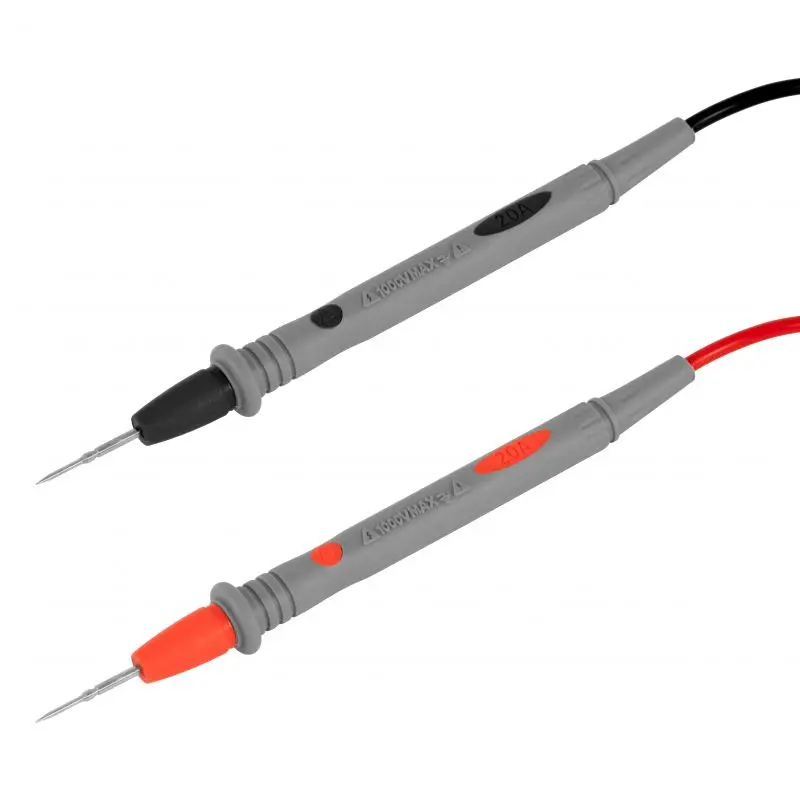

1 x Jogo de cabos de teste
1 x Sonda osciloscópio
1 x Acessórios para a sonda

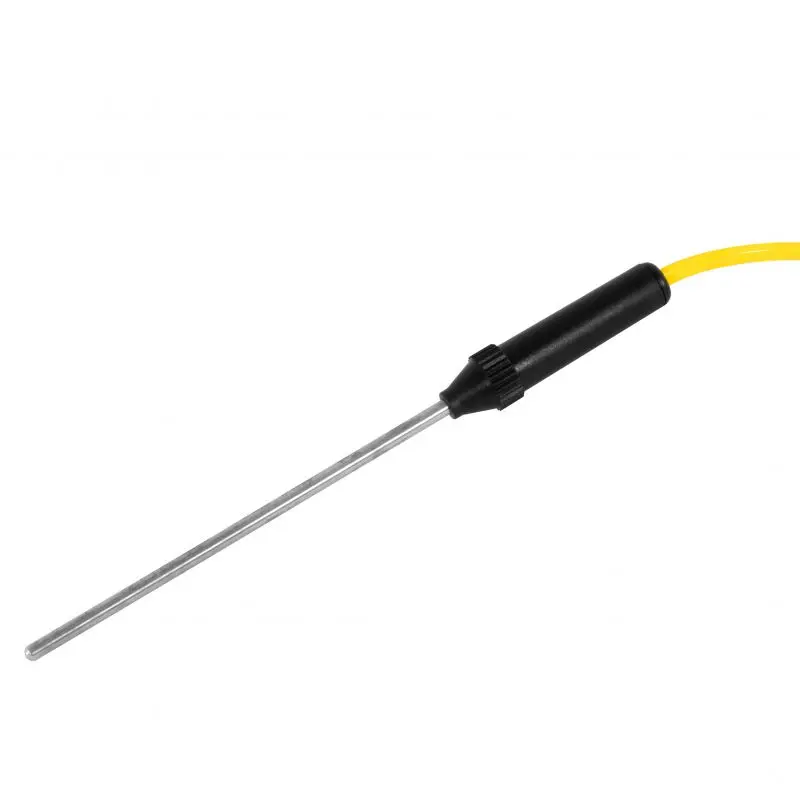

1 x Sensor de temperatura
1 x Cabo USB
1 x Manual de instruções
