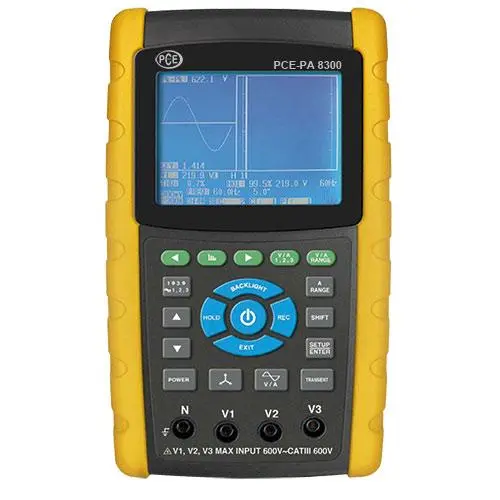

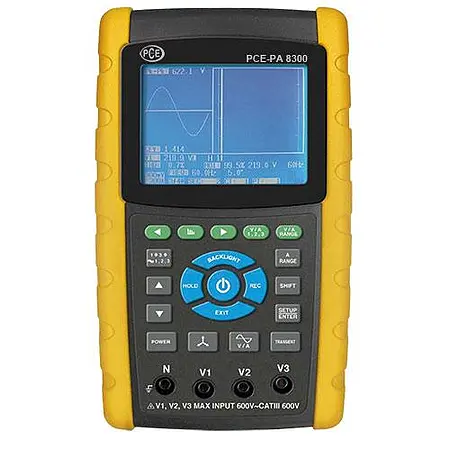

Analisador de redes elétricas PCE-PA 8300-2

Referência: PCE-PA 8300-2
GTIN (EAN): 4250348732002
1 pz.

Acessorios

Certificado de calibração
Certificado de calibração ISO
Kit de pinças
Kit de pinças PCE-PA C2 (3000A)
Kit de pinças
Kit de pinças PCE-PA C1 (1200A)

Descrição

Analisador de redes elétricas / Até 3000 A AC / Cartão de memória SD / Display gráfico / Diferentes pinças de corrente

O analisador de redes elétricas é destacado por sua simples operação. Inclui um cartão SD para salvar os valores medidos. O analisador de redes elétricas é perfeito para medir potência e analisar a rede elétrica. Este analisador de redes elétricas mede até 9999 MW. Além disso, pode detectar com exatidão harmônicos até a ordem 50. Poderá verificar todos os resultados através da tela LCD. Com este analisador de redes elétricas poderá detectar qualquer distorção na rede elétrica. Também pode programar um intervalo de registro para armazenar os dados no cartão SD. Assim, é possível executar análises da potência e da rede elétrica com máxima precisão. Isto também permite efetuar registros de longa duração. O analisador de redes elétricas está disponível em dois kits. O medidor de potência inclui pinças flexíveis para 3000 A.

Características

- Analisador de potência e qualidade de rede trifásica
- Mede correntes de até 3000 A AC
- Disponível com pinças até 3000 A AC
- Análise de harmônicos
- Mede potência aparente, ativa e reativa
- Mede fator de potência
- Compatível com pinças de outros fabricantes
- Cartão de memória SD
- Intervalo de registro programável
- Mede até 600 V AC
- Mede frequência e ângulo de fase
- Display gráfico com visualização de harmônicos
- Caixa robusta
- Seleção de faixa automática (AC V)

Especificações

Medição de tensão (AC V)
Faixa de mediçãoResoluçãoPrecisão
10 V ... 600 V (fase a neutro)
10 V ... 600 V (fase a fase)		0,1 V±(0,5 % + 0,5 V)

Medição da corrente (AC A) com o Kit 2
Faixa de mediçãoResoluçãoPrecisão
30 A0,001 A (< 10 A)
0,01 A (>= 10 A)		±(0,5 % + 0,1 A)
300 A0,01 A (< 100 A)
0,1 A (>= 100 A)		±(0,5 % + 0,5 A)
3000 A0,1 A (< 1000 A)
1 A (>= 1000 A)		±(0,5 A + 5 A)

Potência ativa
Faixa de mediçãoResoluçãoPrecisão
0 ... 9,999 kW0,001 kW±(1 % + 0,008 kW)
10 ... 99,99 kW0,01 kW±(1 % + 0,008 kW)
100 ... 999,9 kW0,1 kW±(1 % + 0,8 kW)
1 ... 9,999 MW0,001 MW±(1 % + 0,008 MW)

Potência aparente
Faixa de mediçãoResoluçãoPrecisão
0 ... 9,999 kVA0,001 kVA±(1 % + 0,008 kVA)
10 ... 99,99 kVA0,01 kVA±(1 % + 0,08 kVA)
100 ... 999,9 kVA0,1 kVA±(1 % + 0,8 kVA)
1 ... 9,999 MVA0,001 MVA±(1 % + 0,008 MVA)

Potência reativa
Faixa de mediçãoResoluçãoPrecisão
0 ... 9,999 kVAR0,001 kVAR±(1 % + 0,008 kVAR)
10 ... 99,99 kVAR0,01 kVAR±(1 % + 0,08 kVAR)
100 ... 999,9 kVAR0,1 kVAR±(1 % + 0,8 kVAR)
1 ... 9,999 MVAR0,001 MVAR±(1 % + 0,008 MVAR)

Energia ativa
Faixa de mediçãoResoluçãoPrecisão
0 ... 9,999 kWh0,001 kWh±(2 % + 0,008 kWh)
10 ... 99,99 kWh0,01 kWh±(2 % + 0,08 kWh)
100 ... 999,9 kWh0,01 kWh±(2 % + 0,8 kWh)
1 ... 9,999 MWh0,001 MWh±(2 % + 0,008 MWh)

Energia aparente
Faixa de mediçãoResoluçãoPrecisão
0 ... 9,999 kVAh0,001 kVAh±(2 % + 0,008 kVAh)
10 ... 99,99 kVAh0,01 kVAh±(2 % + 0,08 kVAh)
100 ... 999,9 kVAh0,01 kVAh±(2 % + 0,8 kVAh)
1 ... 9,999 MVAh0,001 MVAh±(2 % + 0,008 MVAh)

Energia reativa
Faixa de mediçãoResoluçãoPrecisão
0 ... 9,999 kVARh0,001 kVARh±(2 % + 0,008 kVARh)
10 ... 99,99 kVARh0,01 kVARh±(2 % + 0,08 kVARh)
100 ... 999,9 kVARh0,01 kVARh±(2 % + 0,8 kVARh)
1 ... 9,999 MVARh0,001 MVARh±(2 % + 0,008 MVARh)

Fator de potência
Faixa de mediçãoResoluçãoPrecisão
0 ... 10,01± 0,04

Ângulo de fase
Faixa de mediçãoResoluçãoPrecisão
-180° ... 180°0,1°± 1°

Frequência
Faixa de mediçãoResoluçãoPrecisão
45 ... 65 Hz0,1 Hz± 0,1 Hz

Harmônicos de tensão alternada a 50/60 Hz
Faixa de mediçãoResoluçãoPrecisão
Ordem 1 ... 200,1 V
0,1 %		± (2 % + 0,5 V)
± (2 % + 10 dígitos)
Ordem 21 ... 300,1 V
0,1 %		± (2 % + 0,5 V)
± (2 % + 20 dígitos)
Ordem 31 ... 500,1 V
0,1 %		Não especificada

Harmônicos de corrente alternada a 50/60 Hz
Faixa de mediçãoResoluçãoPrecisão
Ordem 1 ... 200,1 A
0,1 %		± (2 % + 0,5 A)
± (2 % + 10 dígitos)
Ordem 21 ... 300,1 A
0,1 %		± (2 % + 0,5 A)
± (2 % + 20 dígitos)
Ordem 31 ... 500,1 A
0,1 %		Não especificada

Especificações técnicas gerais
DisplayLCD de 3,7 " (320 x 240 pixel)
com luz de fundo
Padrão de segurançaIEC1010CAT III 600 V
Impedância de entrada AC V10 MOhm
Frequência de funcionamento
das pinças de corrente		40 Hz ... 1 kHz
Frequência de funcionamento
das pinças de corrente testadas 		45 Hz ... 65 Hz
Proteção contra sobrecargaAC V
AC A		720 V RMS
1300 A com pinças de corrente
MemóriaCartão SD
Intervalo de registro1 segundo
Função de registrador de dadosRegistro em tempo real no cartão SD
Quota de registro2 ... 7200 segundos
Saída de dados
(visualização em tempo real desde um PC)		Mediante USB ou RS-232,
de acordo com o cabo de conexão
Temperatura de funcionamento0 ... +50 °C
Umidade ambiente permitida< 80 % H.r.
Alimentação8 pilhas 1,5 V AA
Adaptador de rede de 9 V
ConsumoMedidor: 300 mA DC
Pinças de corrente: 34 mA DC
Diâmetro máx. do cabo50 mm
DimensõesMedidor: 225 x 125 x 64 mm
Pinças de corrente: 210 x 64 x 33 mm
Braçadeira: 86 mm (exterior)
PesoMedidor: 948 g (com pilhas incluídas)
Pinças de corrente: 467 g (com o cabo)

Conteúdo da remessa

1 x Analisador de redes eletricas PCE-PA 8300-2
3 x Pinças de corrente
4 x Pinças de crocodilo isoladas
4 x Cabos de teste de segurança
8 x Pilhas AA de 1,5 V
1 x Adaptador de rede de 9 V
1 x Capa de transporte
1 x Cartão de memória SD de 2 GB
1 x Manual de instruções

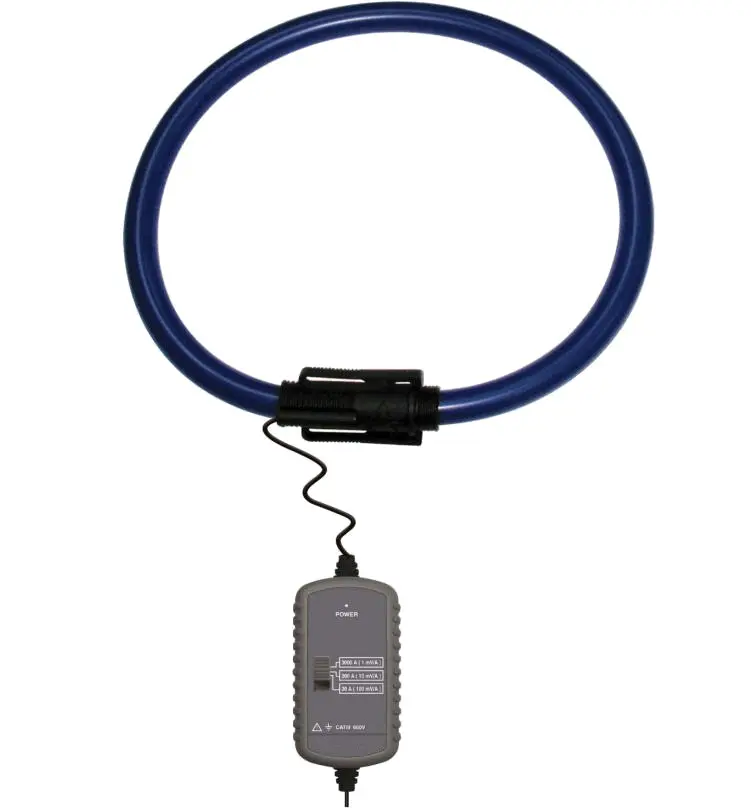

Kit 1 PCE-PA 8300-2:
PCE-PA 8300 + PCE-PA C2 (3000 A)
- Faixa de medição: 30 A / 300 A / 3000 A
- Diâmetro da sonda flexível: 170 mm
- Comprimento da sonda flexível: 610 mm
- Comprimento do cabo de conexão: 3,4 m
- Faixa de frequência: 45 Hz ... 400 Hz
- Peso: 410 g
