No setor industrial, o gel de acoplamento para ultra-som serve para diversas aplicações no campo dos testes de materiais não destrutivos (END) e na medição da espessura do material.
- Faixa de uso -10 … 80 °C
- Conteúdo: 100ml
Faixa | ±32 m/s | |
Resolução | 0,001 m/s | |
Precisão | DN ≥50 mm DN <50 mm | ±1,5 % do valor medido para velocidades > 0,3 m/s ±3,5 % do valor medido para velocidades> 0,3 m/s |
Reprodutibilidade | ±0,5 % do valor medido | |

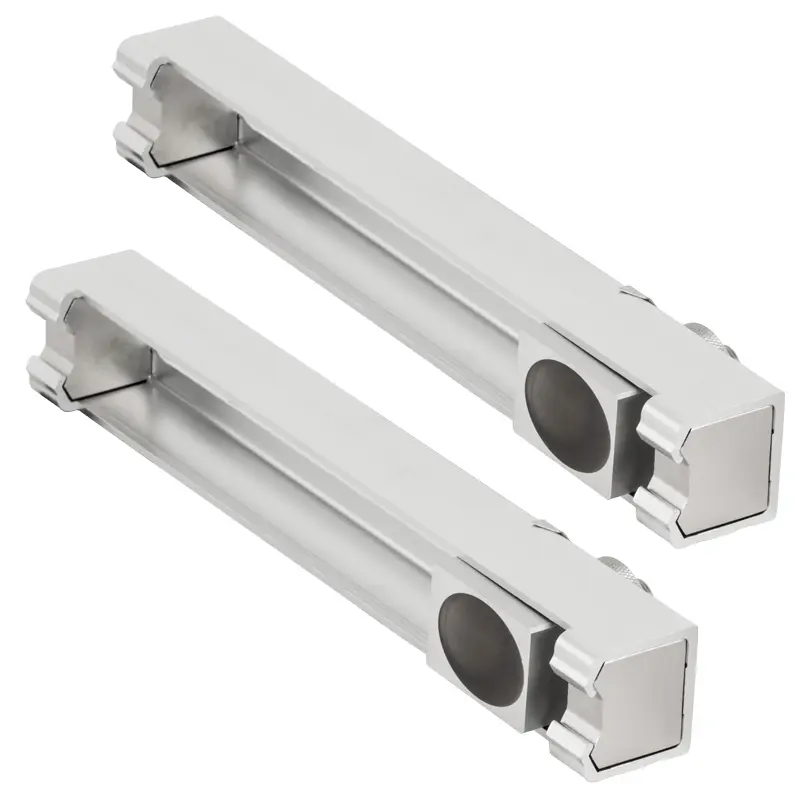

Conjunto de sensores | PCE-TDS 200 MR SENSOR | |
Diâmetro da tubulação | DN 50 … 700 / 57 … 720 mm | |
Dimensões | 280 x 60 x 40 mm | |
Temperatura do fluido | -30 … 160 °C | |
Montagem em trilho | Sim | |
Métodos de medição | Z / V / N / W | |
Meios | - Água - Água de mar - Óleo - Cru - Metanol - Etanol - Diesel - Gasolina - Petróleo - Personalizado (ajuste manual da velocidade do som do meio) | |
Qualquer líquido com uma impureza inferior a | <5 % | |
Material da tubulação | - Cobre CU - Aço FE - Aço inoxidável VA - Alumínio AL - Latão ME - Ferro fundido CI - Ferro FE - Níquel NI - Titânio TI - Zinco ZI - Acrílico AC - Polietileno PE - Polipropileno PP - Cloreto de polivinila PVC - Nylon NY - Personalizado (ajuste manual da velocidade do som da tubulação) | |
Material de revestimento interior da tubulação | - Sem revestimento - Resina de epoxi - Borracha - Argamassa - Poliestireno PS - Polietileno PE - Politetrafluoroetileno PTFE - Poliuretano PU - Polipropileno PP - Personalizado (ajuste manual da velocidade do som do revestimento da tubulação) | |
Parâmetros de medição PCE-TDS 200 | Velocidade do fluxo / fluxo / Volume | |
Unidades (dimensões) | mm / in | |
Unidades (velocidade do fluxo) | m/s / ft/s | |
Unidades (fluxo) | m³ / l / gal / igl / mgl / cf / bal / ib / ob / | |
Unidades (tempo) | segundos / minutos / horas / dias | |
Unidades (volume) | m³ / l / gal / igl / mgl / cf / bal / ib / ob | |
Temperatura | ||
Faixa de temperatura | Precisão | |
Tipo B: 600 ... 1800 °C | Tipo B: ±(0,5 % + 3 °C) | |
Tipo E: -100 ... +900 °C | Tipo E: ±(0,4 % + 1 °C) | |
Tipo J: -100 ... 1150 °C | Tipo J: ±(0,4 % + 1 °C) | |
Tipo K: -100 ... +1370 °C | Tipo K: ±(0,4 % + 1 °C) | |
Tipo N: -100 ... + 1150 °C | Tipo N: ±(0,4 % + 1 °C) | |
Tipo R: 0 ... 1700 °C | Tipo R: ±(0,5 % + 3 °C) | |
Tipo S: 0 ... 1500 °C | Tipo S: ±(0,5 % + 3 °C) | |
Tipo T: -100 ... +400 °C | Tipo T: ±(0,4 % + 1 °C) | |
Resolução | 0,1 °C | |
Termopares soportados | B / E / J / K / N / R / S / T | |
Parâmetros de medição PCE- TDS 200+ | Velocidade do fluxo / fluxo / Volume / Temperatura / Potência térmica / Energia térmica | |
Unidades (temperatura) | °C / °F | |
Unidades (energia térmica) | K / kJ / MJ / Wh / kWh / MWh / Btu / kBtu / MBtu | |
Unidades (potência térmica) | W / kW / MW / J/h / kJ/h / MJ/h / Btu/h / kBtu/h / MBtu/h | |
Unidades (moeda) | € / £ / $ / TL / Zł / ¥ | |
Outras especificações | ||
Display | LCD de 2,8“ | |
Unidades | Métrica / Imperial | |
Idiomas menu | Alemão / Chinês / Espanhol / Francês / Holandês / Inglês Italiano / Japonês / Polonês / Português / Russo / Turco | |
Condições de operação e armazenamento | Temperatura Umidade do ar | -20 … +65 °C 10 … 95 % H.r. sem condensação |
Memória | Capacidade de 32 GB / 10 milhões de valores | |
Interface | USB (para medição em tempo real, transferência de dados, carregamento do acumulador) | |
Proteção | IP52 | |
Alimentação | Acumulador LiPo, 3,7 V, 2500 mAh | |
Carregador | USB / 5 V DC / 500 mA | |
Autonomia | Aprox. 10 h | |
Dimensões | 165 x 85 x 32 mm | |
Peso | 255 g |
