No setor industrial, o gel de acoplamento para ultra-som serve para diversas aplicações no campo dos testes de materiais não destrutivos (END) e na medição da espessura do material.
- Faixa de uso -10 … 80 °C
- Conteúdo: 100ml
Faixa | ±32 m/s | |
Resolução | 0,001 m/s | |
Precisão | DN ≥50 mm DN <50 mm | ±1,5 % do valor medido para velocidades > 0,3 m/s ±3,5 % do valor medido para velocidades> 0,3 m/s |
Reprodutibilidade | ±0,5 % do valor medido | |

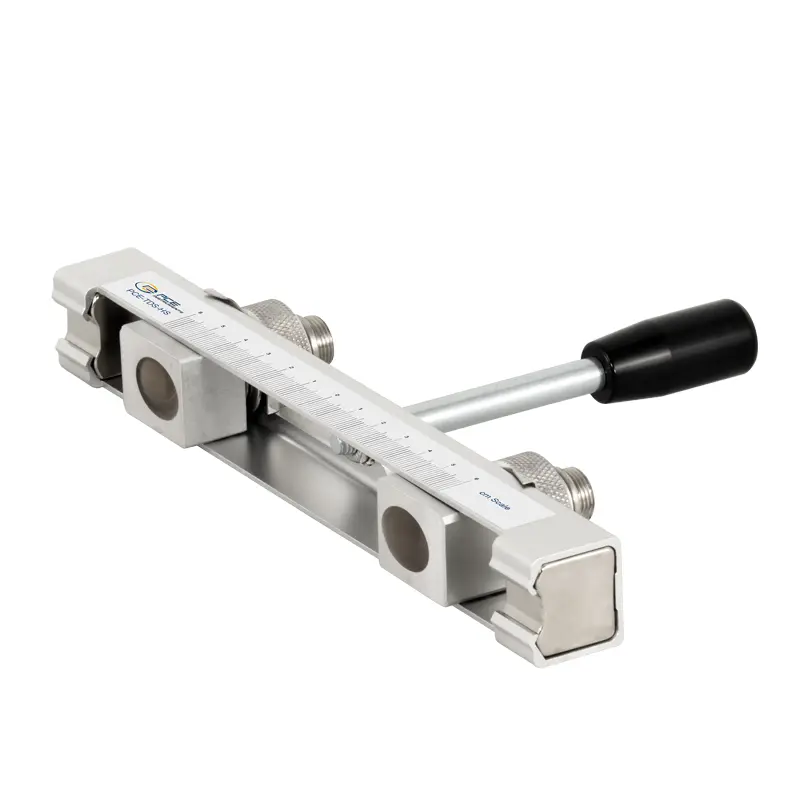

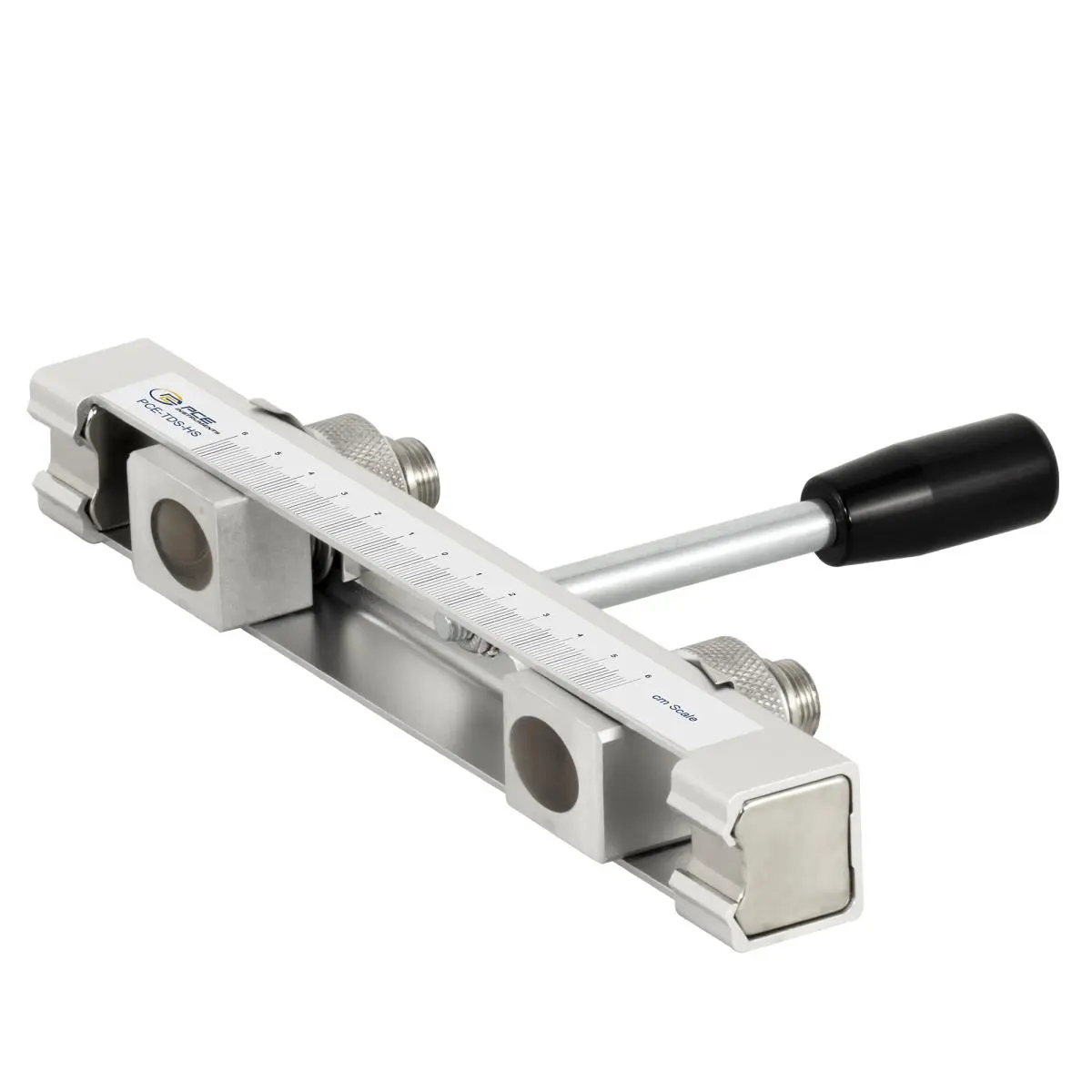

Conjunto de sensores | PCE-TDS 200 SR SENSOR | |
Diâmetro da tubulação | DN 15 … 100 / 20 … 108 mm | |
Dimensões | 198 x 45 x 25 mm | |
Temperatura do fluido | -30 … 160 °C | |
Montagem em trilho | Sim | |
Métodos de medição | Z / V / N / W | |
Meios | - Água - Água de mar - Óleo - Cru - Metanol - Etanol - Diesel - Gasolina - Petróleo - Personalizado (ajuste manual da velocidade do som do meio) | |
Qualquer líquido com uma impureza inferior a | <5 % | |
Material da tubulação | - Cobre CU - Aço FE - Aço inoxidável VA - Alumínio AL - Latão ME - Ferro fundido CI - Ferro FE - Níquel NI - Titânio TI - Zinco ZI - Acrílico AC - Polietileno PE - Polipropileno PP - Cloreto de polivinila PVC - Nylon NY - Personalizado (ajuste manual da velocidade do som da tubulação) | |
Material del revestimiento interior de la tubería | - Sin revestimiento- Resina de epoxi- Goma- Mortero- Poliestireno PS- Polietilineo PE- Politetrafluoroetileno PTFE- Poliuretano PU- Polipropileno PP - Personalizado (ajuste manual de la velocidad del ultrasonido) | |
Parâmetros de medição PCE-TDS 200 | Velocidade do fluxo / fluxo / Volume | |
Unidades (dimensões) | mm / in | |
Unidades (velocidade do fluxo) | m/s / ft/s | |
Unidades (fluxo) | m³ / l / gal / igl / mgl / cf / bal / ib / ob / | |
Unidades (tempo) | segundos / minutos / horas / dias | |
Unidades (volume) | m³ / l / gal / igl / mgl / cf / bal / ib / ob | |
Outras especificações | ||
Display | LCD de 2,8“ | |
Unidades | Métrica / Imperial | |
Idiomas menu | Alemão / Chinês / Espanhol / Francês / Holandês / Inglês Italiano / Japonês / Polonês / Português / Russo / Turco | |
Condições de operação e armazenamento | Temperatura Umidade do ar | -20 … +65 °C 10 … 95 % H.r. sem condensação |
Memória | Capacidade de 32 GB / 10 milhões de valores | |
Interface | USB (para medição em tempo real, transferência de dados, carregamento do acumulador) | |
Proteção | IP52 | |
Alimentação | Acumulador LiPo, 3,7 V, 2500 mAh | |
Carregador | USB / 5 V DC / 500 mA | |
Autonomia | Aprox. 10 h | |
Dimensões | 165 x 85 x 32 mm | |
Peso | 255 g |
