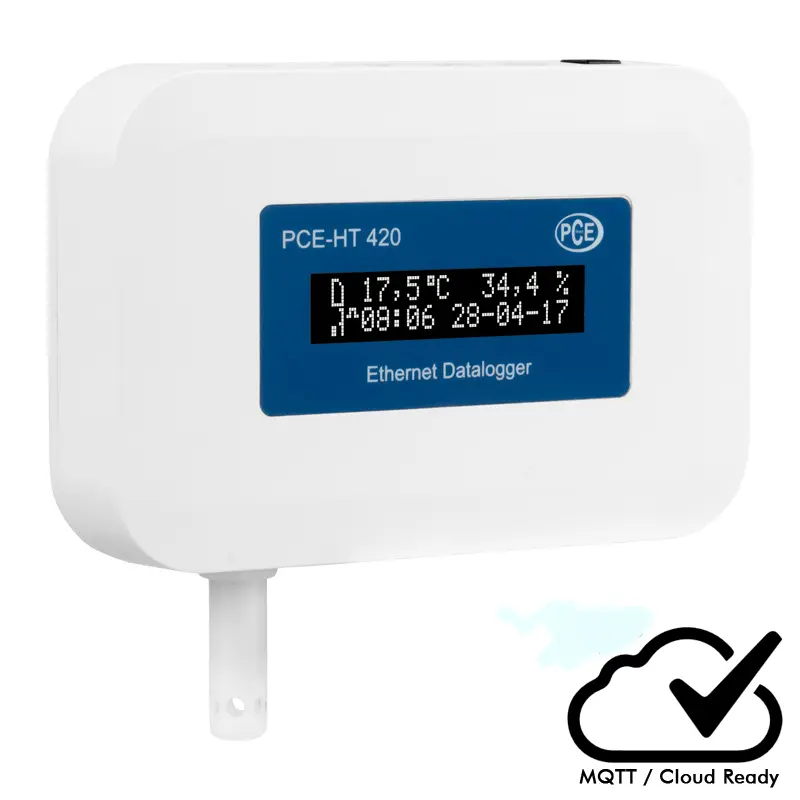

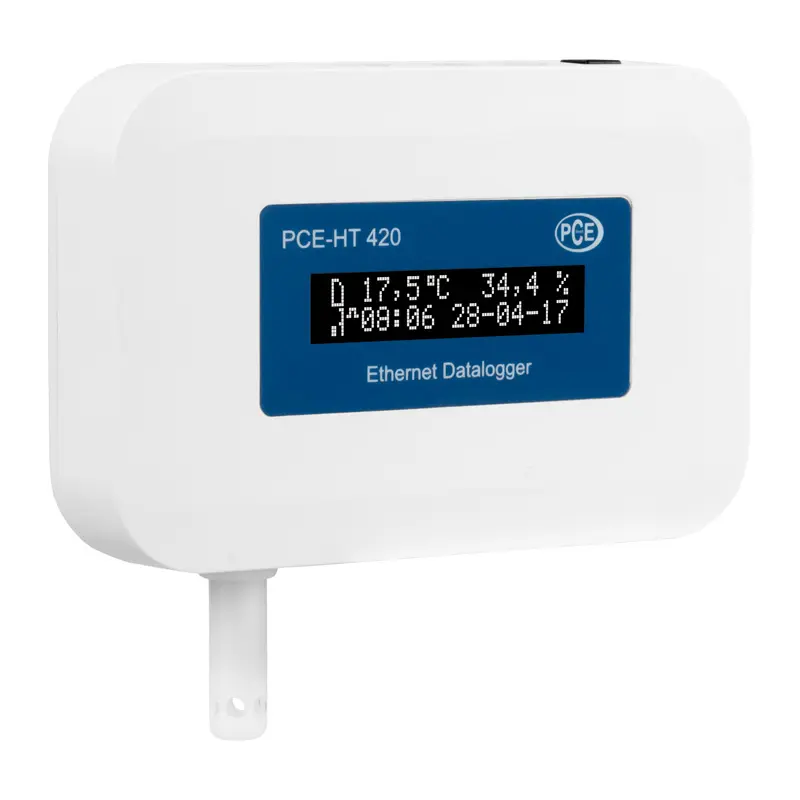

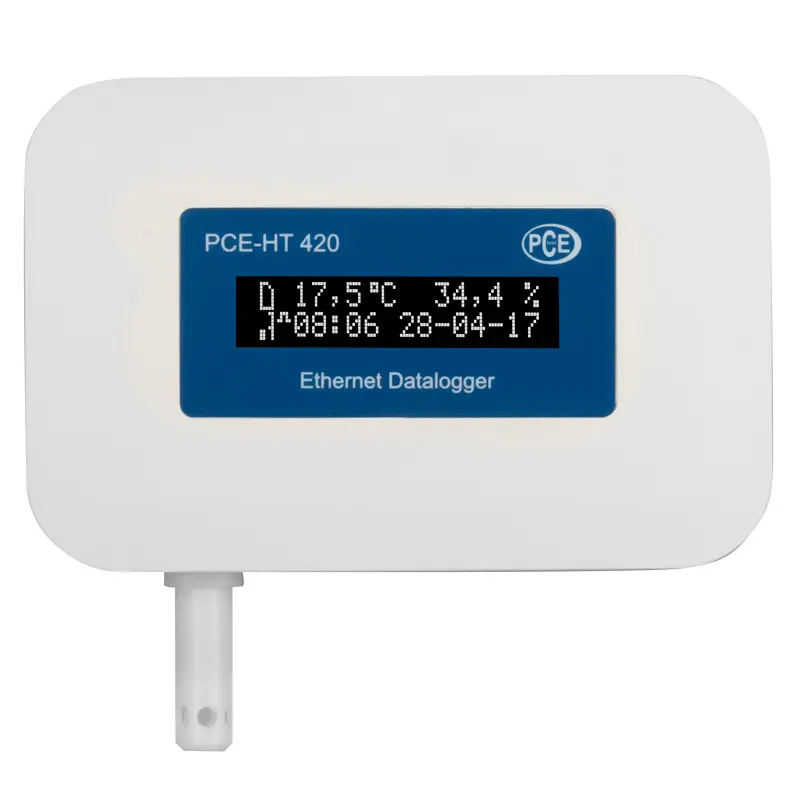

O medidor de ponto de orvalho serve para controlar a temperatura e a
humidade ambiente. O registrador está equipado com uma Interface de rede.
Graças a isso o medidor de ponto de orvalho é uma solução ideal para
registrar e controlar continuamente esses valores de medição. O registrador
de dados armazena os valores de forma contínua em sua memória interna.
Poderão ler estes valores através de um navegador web ou do programa FTP-Client.
Os ajustes do medidor de ponto de orvalho são realizados através do navegador. Não
requer nenhum software adicional. A programação do dispositivo permite até
10 usuários acessarem simultaneamente o medidor de ponto de orvalho. Os diferentes
níveis de acesso impedem que pessoas não autorizadas acessem ao menu de
ajuste do medidor de ponto de orvalho.
Além de registrar os valores, o medidor de ponto de orvalho avisa com um
alarme sonoro quando ultrapassa um determinado valor. Também é possível
enviar ao usuário um e-mail em caso de alarme.
O medidor de ponto de orvalho mede e calcula as seguintes magnitudes:
- Temperatura e humidade relativa
- Ponto de orvalho
- Humidade do ar absoluta; isto é, a quantidade de vapor em g/m3 em
atmosfera a uma determinada temperatura
- Temperatura de bulbo húmido
- Temperatura de vapor saturado; isto é, a pressão na qual a uma determinada
temperatura o gás e o
líquido estão em equilíbrio (equilíbrio entre evaporação e condensação)
- Entalpia (valor calorífico)

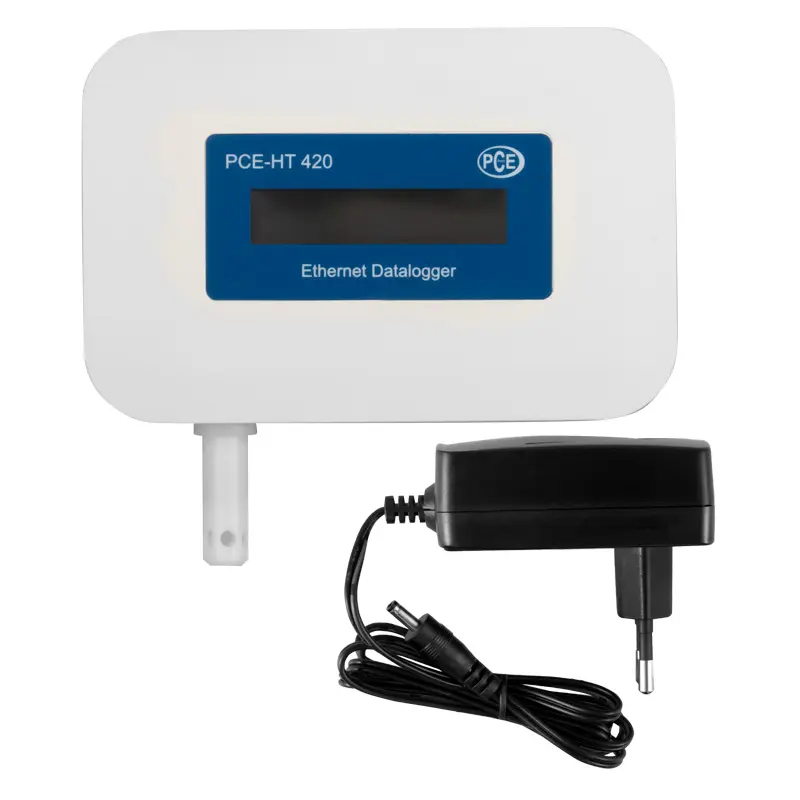

Este medidor de ponto de orvalho se abastece através de uma fonte de alimentação ou

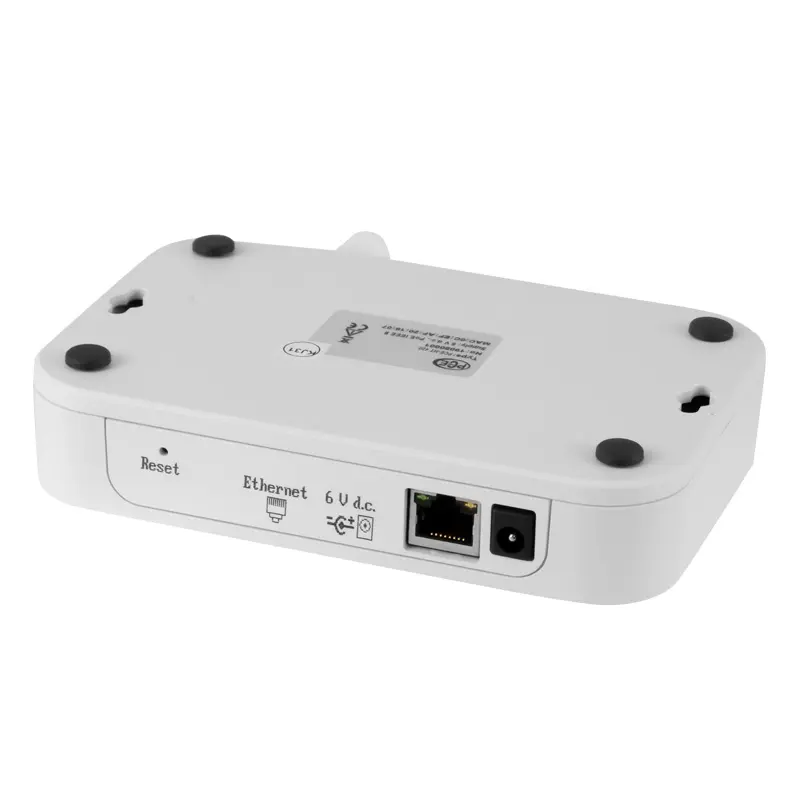

através do PoE (Power over Ethernet). O servidor FTP integrado permite
acessar rapidamente e confortavelmente os arquivos de dados. Para isso,
deverão usar um navegador web ou usar um programa FTP. O protocolo DHCP
permite configurar de automaticamente o medidor de ponto de orvalho em sua rede de
computadores. O medidor de ponto de orvalho suporta também o protocolo Modbus
TCP/IP, que permite integrar o medidor de ponto de orvalho em máquinas. Todas estas
propriedades convertem o medidor de ponto de orvalho num instrumento
importante para controlar as condições climáticas em interiores.
| Especificações técnicas | |
| Faixa de humidade relativa | 0 ... 95 % H.r. (sem condensação) |
| Precisão | ± 3 % em faixa: 10 ... 90 % H.r. ± 5 % para o resto de faixa |
| Histereses | ± 1% H.r. |
| Faixa temperatura | -20 ... +60 °C |
| Precisão | ± 0,6 °C em faixa: +10 ... +40 °C; fora dessa faixa: ± 1,0 °C |
| Magnitudes calculadas | Humidade absoluta em g/m³ Temperatura do ponto de orvalho °C |
| Memória | Memória interna cíclica: 4 MB* Disco duro interno: 8 GB * Os valores de medição da memória interna são transferidos automaticamente ao disco duro. |
| Interface | Ethernet 10/100 Base/T |
| Número de conexões | Máx. 10 usuários simultaneamente |
| Protocolos | DHCP FTP SMTP Modbus TCP/IP |
| Alimentação | Fonte de alimentação, 6 V / 1 A PoE IEEE 802.3af |
| Potência absorvida | < 2VA |
| Tempo de aquecimento | 15 Minutos |
| Condições ambientais | -20 ... +60 °C / máx. 95 % H.r. |
| Tipo de proteção | IP20 |

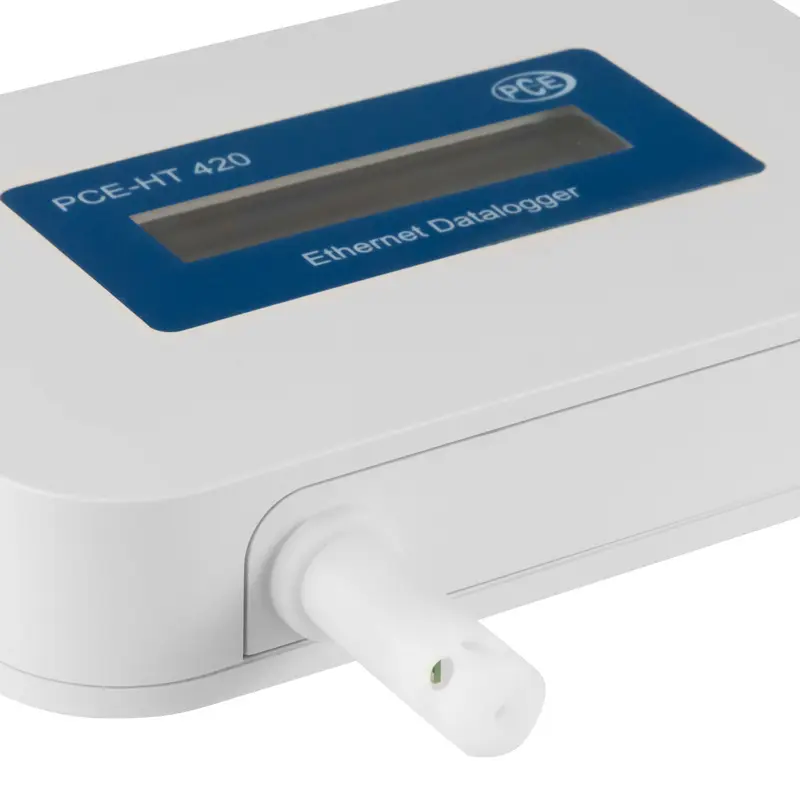

| Montagem | Orifícios na parte posterior para montagem na
parede Sensor para baixo |
| Peso | 300 g |
| Dimensões | 120 x 80 x 25 mm |
Certificado de calibração ISO para o PCE-HT110 de acordo com a normativa DIN ISO 9000.
- Temperatura (3 pontos de medição)
- Umidade (3 pontos de medição)
Os certificados de calibração são emitidos especialmente para o cliente e, portanto, estão isentos do direito de devolução.
