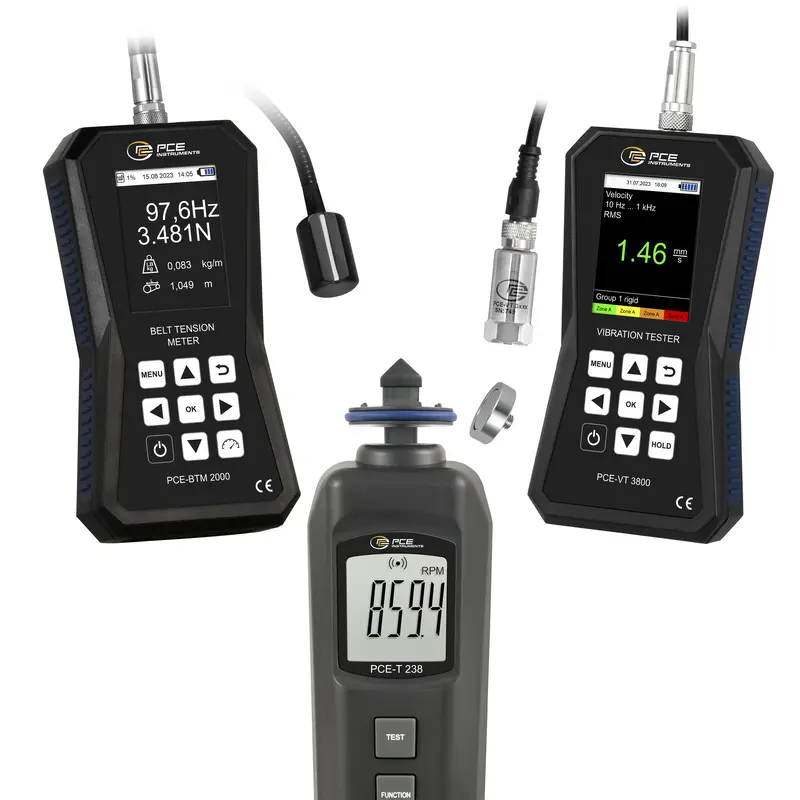

Medidor de tensão da Correia PCE-BTM 2000ATVT-KIT

Referência: PCE-BTM 2000ATVT-KIT

GTIN (EAN): 4250348733245

Descrição

Medidor de tensão da correia para uma medição rápida e precisa / Memória para 750 valores / Display gráfico / Operação simples / Medição em Hz e N

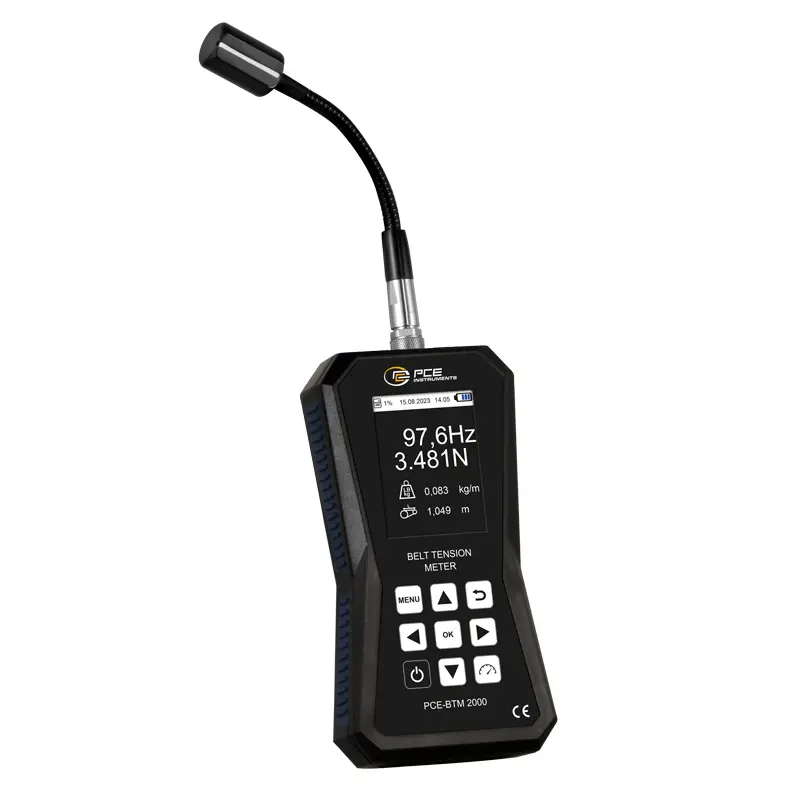

O medidor de tensão da correia é um instrumento de medição óptico para determinar a força de tensão. Este medidor de tensão da correia consiste em um equipamento de mão portátil e um sensor conectado a uma sonda semi-rígida. O medidor de tensão da correia mede a tensão da correia quando a mesma está parada. Um pequeno impulso com um martelo é suficiente para fazer vibrar a correia. O medidor de tensão da correia detecta sua própria frequência por meio de um sensor e indica o valor na tela. O medidor de tensão da correia também pode calcular a força de tensão com esses dados indicando adicionalmente o comprimento e a massa da correia. No entanto, a entrada desses dados não é imprescindível para realizar medições com o medidor de tensão da correia.

Poderá alterar as unidades do medidor de tensão da correia entre N (Sistema Internacional de Unidades SI) e Pound-Force (Sistema de Unidades Anglo-Saxônicas). Na tela gráfica do medidor de tensão da correia o valor é sempre indicado em Hz. Ao introduzir o comprimento e a massa da correia, o dispositivo indicará adicionalmente a força de tensão em Newton. Pode navegar pelo menu gráfico intuitivo em um dos 6 idiomas diferentes. O medidor de tensão da correia também possui uma memória para realizar análises no controle de qualidade. A memória permite armazenar até 750 valores, divididos em 15 arquivos com 50 valores cada.

O medidor de tensão da correia é enviado pronto para uso. O conteúdo da remessa inclui o equipamento de mão, um sensor padrão com uma sonda semi-rígida, um suporte magnético, as pilhas e o manual de instruções. Opcionalmente, poderá solicitar um estojo de transporte, um martelo, um tripé e um sensor com uma sonda semi-rígida mais longa e um cabo espiral.

Acelerômetro com registro de dados e sensor externos / Medição do valor de pico / Para máquinas e instalações / Opcional: Certificado de calibração ISO / Software / Menu em diferentes idiomas / Memória interna / Interface micro USB

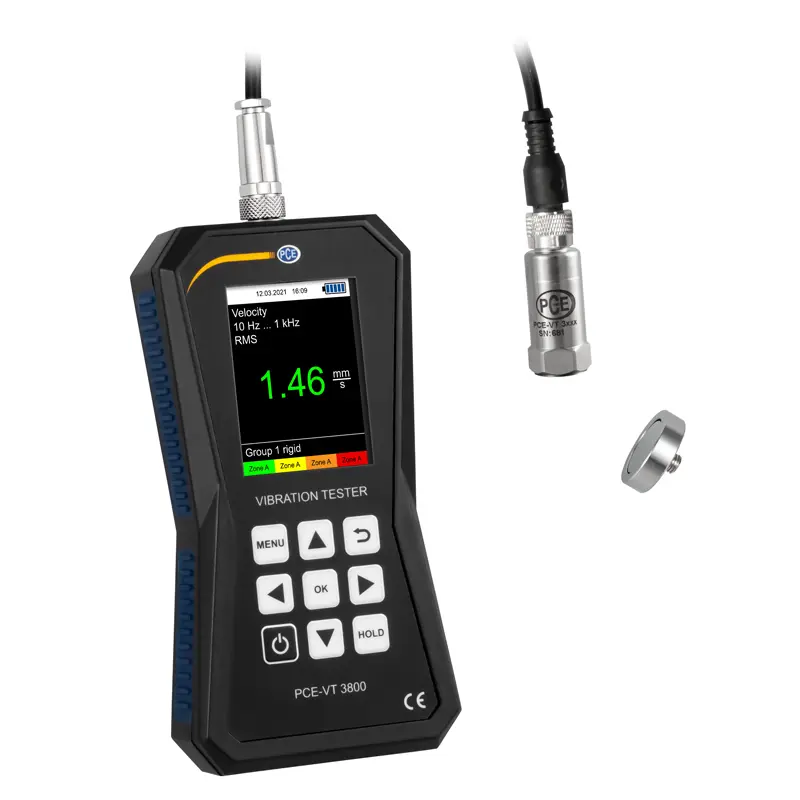

O acelerômetro com registro de dados é um dispositivo ideal para a verificação de peças vibratórias, máquinas e instalações. O sensor externo do acelerômetro com registro de dados pode medir aceleração até 399,9 m/s², velocidade até 399,9 mm/s e deslocamento até 3,9 mm. Os parâmetros de medição do acelerômetro com registro de dados são RMS, pico, pico-pico e fator de crista. Outra função do acelerômetro com registro de dados é a avaliação automática de acordo com a norma ISO 10816-3. Em outras palavras, este acelerômetro com registro de dados pode indicar o estado atual da vibração de uma máquina indicando os limites permitidos.

Portanto, o acelerômetro com registro de dados é usado, por exemplo, para trabalhos de manutenção e reparação de máquinas. O acumulador LiPo com capacidade de 2500 mAh tem uma autonomia de até 20 horas. O acumulador pode ser carregado através da interface micro USB do acelerômetro com registro de dados. Para processar os valores medidos, poderá armazená-los no acelerômetro com registro de dados.

Ele possui uma memória interna. Os valores podem ser registrados manualmente ou automaticamente. Após completar a medição, os valores do acelerômetro com registro de dados podem ser transferidos para um computador. O software do acelerômetro com registro de dados permite analisar os dados de forma gráfica ou como valores numéricos em uma tabela. Poderá exportar os valores no formato CSV. Se houver uma atualização de firmware, a mesma também pode ser feita através do software.

Tacômetro para a medição de revoluções com e sem contato / Também mede a velocidade superficial / Faixa até 99.999 rpm / Alimentado por pilhas / Mede em ambos os sentidos de rotação

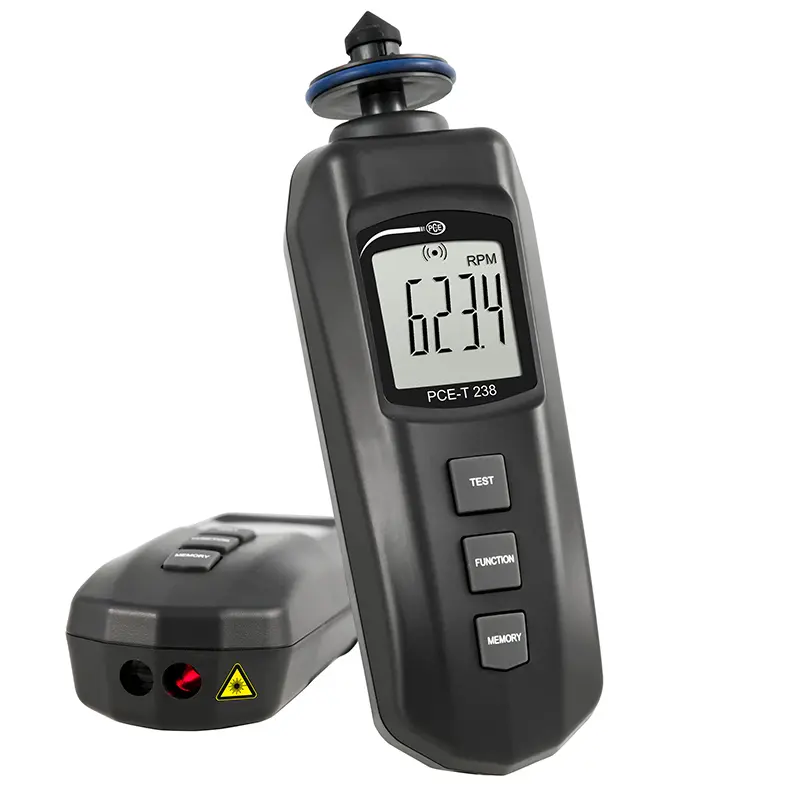

O tacômetro/tacómetro é um dispositivo de mão alimentado por pilhas para medir in situ. O tacômetro mede as revoluções de forma óptica e por contato. Mede também a velocidade superficial. A faixa de medição do tacômetro é no máximo de 99.999 revoluções por minuto. Esta faixa é alcançada medindo de forma óptica. A faixa máxima para as medições por contato é de 19.999 revoluções por minuto, enquanto a medição de velocidades superficiais alcança no máximo 1999,9 metros por minuto. Este tipo de medições geralmente não requer preparação, portanto é possível medir imediatamente.

Quando o usuário trabalha com o tacômetro não precisa de se preocupar pelo sentido de rotação, porque este dispositivo mede em ambos os sentidos. É por isso que é um equipamento muito útil para a manutenção de máquinas. A medição óptica permite medir as revoluções em lugares de difícil acesso.

Características

Medidor de tensão da correia

- Mede a frequência de vibração da correia

- Operação intuitiva

- Cálculo da força de tensão

- Indicação da tensão da correia em N

- Menu disponível em 6 idiomas

- Memória para 750 valores

- Sensor conectado por sonda semi-rígida

- Entrada do comprimento e da massa da correia

Acelerômetro

- Registro de dados

- Valoração automática ISO 10816-3

- Faixa de medição até 399,9 m/s²

- Dispositivo portátil para a medição in situ

- Bateria recarregável

- Display LCD de 2,48"

Tacômetro

- A medição óptica é feita através de um laser

- A medição por contato é feita através de uma roda em m/min

- Caixa de plástico robusta ABS

- Inclui diferentes tipos de ponta emborrachada (forma cônica e circular)

- Verificação das revoluções em lugares de difícil acesso

- Mede em ambos os sentidos de rotação

- Mede também m/min

Especificações

Medidor de tensão da correia PCE-BTM 2000
Faixa	10 ... 900 Hz
Precisão	± (1 % do valor + 4 dígitos)
Repetibilidade	± 1 Hz
Resolução	<100 Hz: 0,1 Hz >100 Hz: 1 Hz
Comprimento da correia	Máx. 9,999 m
Massa da correia	Máx. 9,999 kg/m
Memória	750 valores 15 arquivos com 50 pontos cada
Idiomas menu	Alemão, espanhol, francês, holandês, inglês, italiano
Alimentação	3 pilhas AAA de 1,5 V
Condições de operação	0 ... +50 °C; máx. 95 % H.r.
Condições de armazenamento	-20 ... +65 °C; máx. 95 % H.r.
Dimensões	150 x 80 x 38 mm
Peso	Aprox. 200 g, pilhas incluídas

Acelerômetro PCE-VT 3800
Faixa
Aceleração	0,0 ... 399,9 m/s²
Velocidade	0,00 ... 399,9 mm/s
Deslocamento	0,000 ... 3,9 mm
Resolução
Aceleração	0,1 m/s²
Velocidade	0,1 mm/s
Deslocamento	1 µm
Faixa de frequência
Aceleração	10 Hz ... 10 kHz 1 kHz ... 10 kHz
Velocidade	10 Hz ... 1 kHz
Deslocamento	10 Hz ... 200 Hz
Precisão @ 160 Hz	±2 %

Outras especificações
Parâmetros	RMS, Peak, Peak-Peak, Fator de crista
Registro manual	99 arquivos para 50 valores cada
Registro automático	Diferentes modos para iniciar e parar a medição Cota de registro: 1 s … 12 h 50 lugares de memória para 43200 valores
Unidades	Ajustável: métrico / imperial
Interface	Micro-USB
Display	LCD de 2,48"
Idiomas menu	Alemão, chinês, francês, espanhol, holandês, inglês, italiano, japonês, polonês, português, russo, turco
Alimentação	Interna: Acumulador LiPo / 3,7 V / 2500 mAh Externa: USB 5 V DC / 500 mA
Autonomia	Aprox. 15 … 20 h (dependendo do brilho do display)
Condições operacionais e de armazenamento	Temperatura: -20 °C … +65 °C Umidade: 10 … 95 % H.r., sem condensação
Dimensões	165 x 85 x 32 mm
Peso	239 g

Especificações técnicas do sensor de vibração
Frequência de ressonância	24 kHz
Sensibilidade	≤ 5%
Limite de ruptura	5000 g (Peak)
Temperatura operacional e de armazenamento	-55 °C … +150 °C
Material da caixa	PCE-VT 3800: Aço inoxidável
Rosca de fixação	¼ - 28“
Dimensões	PCE-VT 3800: Ø 17 x 46 mm
Peso (sem cabo)	PCE-VT 3800: 52 g

Tacômetro PCE-T 238
Faixa de medição óptica	0 ... 99.999 rpm
Faixa de medição por contato	0,5 ... 19.999 rpm
Faixa de medição velocidade superficial	0,05 ... 1.999,9 m/min
Resolução rpm	<1.000 rpm: 0,1 ≥1.000 rpm: 1
Resolução m/min	<100 m/min: 0,01 ≥100 m/min: 0,1
Display	LCD de 5 dígitos, dimensões: 32 x 28 mm
Precisão	± (0,1 % + 1 dígito) do fundo escala
Distância de medição óptica	Típico: 5 ... 150 cm
Laser	Classe II, potência: 1 mW
Condições operacionais	0 ... +50 °C, <80 % H.r.
Memória	Último valor, recuperação do valor pico
Interface	RS-232
Alimentação	4 pilhas de 1,5 V, tipo AAA
Alimentação	Medição óptica: aprox. DC 20 mA Medição por contato: aprox. DC 9,5 mA
Dimensões	165 x 50 x 33 mm
Peso	182 g (pilhas incluídas)

Conteúdo da remessa

1 x Medidor de tensão da correia PCE-BTM 2000A

1 x Acelerômetro PCE-VT 3800

1 x Tacômetro PCE-T 238

1 x Sensor

1 x Cabo espiral

1 x Adaptador magnético

1 x Cabo micro-USB

1 x Pen drive USB com software e manual

1 x Cabeça padrão

1 x Suporte magnético

2 x Adaptadores emborrachados com forma cônica

1 x Adaptador emborrachado com forma circular

1 x Banda refletora (aprox. 60 cm)

7 x Pilhas de 1,5 V (tipo AAA)

1 x Estojo

3 x Manual de instruções
