Referência: PCE-LCTB 100/100V (45)

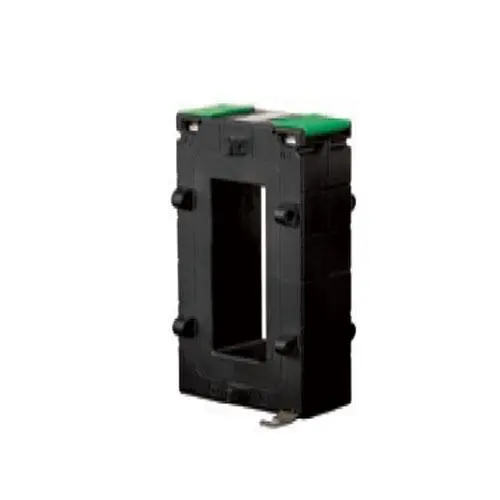

Transdutor de corrente PCE-LCTB 100/100V (45)

1 x-es-1
Prazo de entrega: 1-3 dias (exceto fim de estoque)

Descrição

Transdutor de corrente até 2500 A, saída de 1 A ou 5 A, para trilhos e cabo /
para operação com transdutor ou analisador de harmônicos
O transdutor de corrente industrial PCE-LCTB100/100V(45) transforma corrente de até 2500 A AC. Na saída, o transdutor de corrente industrial proporciona 1 A ou 5 A. O transdutor de corrente industrial pode ser montado sobre trilhos com um fundo de até 100 mm. Graças ao método de medição indireto é possível realizar medições com seguração de altas corrente com o transdutor de corrente industrial.

Características

- Transdutor de corrente (entrada): 400 A ... 2500A
- Saída de 1 A ou 5 A
- Tensão máxima: 720 V
- Classe de precisão: 0,2S / 0,2 / 0,5 / 1
- Frequência: 50 Hz
- Padrão IEC/EN 60044-1, BS 3938, IS 2705-1
- Instalação simples
- Tamanho compacto

Especificações

Especificações técnicas
ModeloPCE-LCTB100/100V(45)
Bobinagem primária (entrada máx.) 400 ... 2500 A
Bobinagem secundária (saída) 1 A / 5 A
Classe de precisão0,2S / 0,2 - para laboratório e medição de potência
0,5 - para medições precisas
1 - para medições comuns, para instrumentos analógicos
Fundo 100 mm
Largura 45 mm
Tamanho máximo barra condutora 41 x 103 mm
Tensão máxima 720 V
Potência nominal2,5 VA ... 30 VA
Temperatura ambiente-20 ... +45 ºC
Temperatura de armazenamento-50 ... +80 ºC
Corrente térmica de curto-circuito (lth)40 x ln
Dinâmica de corrente de curto-circuito (ldyn)2,5 x l th
Fator de segurança 5
Especificações técnicas
ModeloPCE-LCTB100/100V(45)
Bobinagem primária (entrada máx.) 400 ... 2500 A
Bobinagem secundária (saída) 1 A / 5 A
Classe de precisão0,2S / 0,2 - para laboratório e medição de potência
0,5 - para medições precisas
1 - para medições comuns, para instrumentos analógicos
Fundo 100 mm
Largura 45 mm
Tamanho máximo barra condutora 41 x 103 mm
Tensão máxima 720 V
Potência nominal2,5 VA ... 30 VA
Temperatura ambiente-20 ... +45 ºC
Temperatura de armazenamento-50 ... +80 ºC
Corrente térmica de curto-circuito (lth)40 x ln
Dinâmica de corrente de curto-circuito (ldyn)2,5 x l th
Fator de segurança 5

Conteúdo da remessa

Conteúdo da remessa
1 x Transdutor de corrente industrial PCE-LCTB100/100V(45)
1 x Manual de instruções
