Transdutor de baixa tensão até 2000 AC A / Saída de
1 A ou 5 A /
Para trilho e cabo / Para operação com
transdutor ou analisador de harmônicos

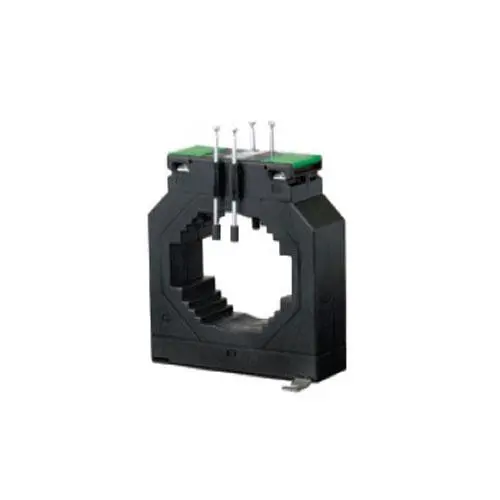

O transdutor
de baixa tensão PCE-LCTM104/80(45) pode ser usado no lado primário para correntes de até
2000 A. No lado da saída, o
transdutor de baixa tensão proporciona ao
usuário 1 A ou 5 A. O transdutor de baixa
tensão PCE-LCTM104/80(45) pode ser usado com
segurança até 720 V. O transdutor de
baixa tensão pode ser montado sobre
vários trilhos de diferentes
dimensões. Além da montagem em trilhos,
o transdutor de baixa tensão também pode
ser montado em cabos com diâmetros de até
61 mm. O transdutor de baixa tensão está
disponível em diferentes versões.
Características
- Transdutor de corrente (entrada):
200
A ... 2000A
- Saída de 1 A ou 5 A
- Tensão máxima: 720 V
- Classe de precisão: 0,2S / 0,2 / 0,5 / 1
- Frequência: 50 Hz
- Padrão IEC/EN 60044-1, BS 3938, IS 2705-1
- Instalação simples
- Tamanho compacto
Especificações
Especificações técnicas
Modelo
PCE-LCTB104/80(45)
Bobinagem
primária (entrada máx.)
200 ... 2000 A
Bobinagem
secundária (saída)
1 A / 5 A
Classe de precisão
0,2S / 0,2 - para
laboratório e medição de potência
0,5 - para medições precisas
1 - para medições comuns, para
instrumentos analógicos
Fundo
104 mm
Largura
45 mm
Diâmetro máximo do cabo
65 mm
Tamanho máximo
trilho
>
60 x 12 mm, 2 x 50 x 15 mm, 2 x 40 x 20 mm
Padrão
IEC/EN 60044-1, BS 3938, IS 2705-1
Caixa
Caixa reforçada em 10 % com fibra de vidro policarbonato, para inibir chamas de acordo com UV94V-0
2 conexões em ambos os lados
Conexões
2 conexões em cada lado
Classe de isolamento
E (máx. 120 ºC)
Tensão máxima
720 V
Potência nominal
1,5 VA ... 45 VA
Temperatura
ambiente
-20 ... +45 ºC
Temperatura de
armazenamento
-50 ... +80 ºC
Corrente térmica de
curto-circuito (lth)
40 x ln
Dinâmica de
corrente de curto-circuito (ldyn)
2,5 x l th
Fator de segurança
5
Conteúdo da remessa
Conteúdo
da remessa
1
x Transdutor de baixa tensão série
PCE-LCTB104/80(45)
1 x Manual de instruções
