Transdutor para montagem em trilho até 400 A / Saída
1A ou 5A / Para barras condutoras /
Para operação com
transdutor ou analisador de potência
O
transdutor
para
montagem

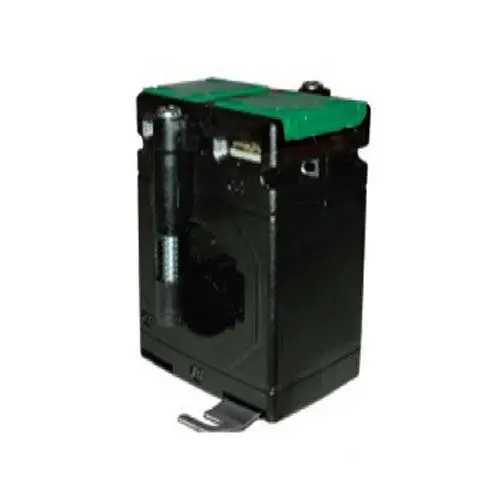

PCE-LCTB50/21(30)
é montado
sobre um
trilho.
O
transdutor
para
montagem
pode ser
montado
sobre
trilhos
de
diferentes
dimensões.
Da mesma forma,
é
possível
passar
cabos
pelo
transdutor
para
montagem
em
trilho.
O
transdutor
para
montagem
em
trilho PCE-LCTB50/21(30) mede corrente até
400
A. As relações de transformação fixas
do transdutor para montagem em trilho
permitem uma saída de 1 A ou 5 A, dependendo do
modelo. Assim, é possível medir correntes com segurança
com o transdutor para montagem
em trilho, e aplicá-lo na tecnologia de
regulação.
Características
- Transdutor de corrente (entrada):
40
A ... 400A
- Saída de 1 A ou 5 A
- Tensão máxima: 720 V
- Classe de precisão: 0,5 / 1
- Frequência: 50 Hz
- Padrão IEC/EN 60044-1, BS 3938, IS 2705-1
- Instalação simples
- Tamanho compacto
Especificações
Especificações técnicas
Modelo
LCTB50/21(30)
Bobinagem
primário (entrada máx.)
40 ... 400 A
Bobinagem
secundário (saída)
1 A / 5 A
Classe de precisão
0,5 - para medições precisas
1 - para medições comuns, para
instrumentos analógicos
Fundo
31 mm
Largura
50 mm
Diâmetro máximo do cabo
21 mm
Tamanho máximo
barra condutora
20 x 10 mm
Padrão
IEC/EN 60044-1, BS 3938, IS 2705-1
Caixa
Caixa reforçada em 10 % com fibra de vidro policarbonato, para inibir chamas de acordo com UV94V-0
2 conexões em ambos os lados
Conexões
2 conexões em cada lado
Classe de isolamento
E (máx. 120 ºC)
Tensão máxima
720 V
Potência nominal
1 VA ... 10 VA
Temperatura
ambiente
-20 ... +45 ºC
Temperatura de
armazenamento
-50 ... +80 ºC
Corrente térmica de
curto-circuito (lth)
40 x ln
Dinâmica de
corrente de curto-circuito (ldyn)
2,5 x l th
Fator de segurança
5
Conteúdo da remessa
Conteúdo da remessa
1
x Transdutor para montagem em trilho
PCE-LCTB 50/21 (30)
1 x Manual de instruções
