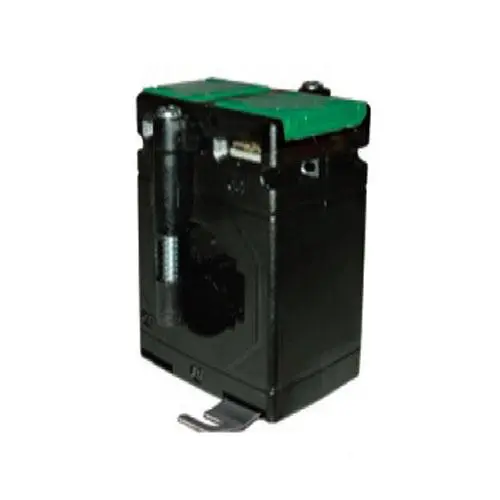

Transdutor de corrente PCE-LCTB 50/30 (50)

Referência: PCE-LCTB 50/30 (50)

GTIN (EAN):

Descrição

Transdutor para montagem em trilho até 600 A / Saída 1A ou 5A / Para barras condutoras / Para operação com transdutor ou analisador de potência

O transdutor para montagem PCE-LCTB50/30(50) é montado sobre um trilho. O transdutor para montagem pode ser montado sobre trilhos de diferentes dimensões. Da mesma forma, é possível passar cabos pelo transdutor para montagem em trilho. O transdutor para montagem em trilho PCE-LCTB50/30(50) mede corrente até 600 A. As relações de transformação fixas do transdutor para montagem em trilho permitem uma saída de 1 A ou 5 A, dependendo do modelo. Assim, é possível medir correntes com segurança com o transdutor para montagem em trilho, e aplicá-lo na tecnologia de regulação.

Características

- Transdutor de corrente (entrada): 50 A ... 600A
- Saída de 1 A ou 5 A
- Tensão máxima: 720 V
- Classe de precisão: 0,5 / 1
- Frequência: 50 Hz
- Padrão IEC/EN 60044-1, BS 3938, IS 2705-1
- Instalação simples
- Tamanho compacto

Especificações

Especificações técnicas
Modelo	LCTB50/30(50)
Bobinagem primário (entrada máx.)	50 ... 600 A
Bobinagem secundário (saída)	1 A / 5 A
Classe de precisão	0,5 - para medições precisas 1 - para medições comuns, para instrumentos analógicos
Fundo	51 mm
Largura	50 mm
Diâmetro máximo do cabo	26 mm
Tamanho máximo barra condutora	30 x 10 mm 20 x 15 mm
Padrão	IEC/EN 60044-1, BS 3938, IS 2705-1
Caixa	Caixa reforçada em 10 % com fibra de vidro policarbonato, para inibir chamas de acordo com UV94V-0 2 conexões em ambos os lados
Conexões	2 conexões em cada lado
Classe de isolamento	E (máx. 120 ºC)
Tensão máxima	720 V
Potência nominal	1 VA ... 10 VA
Temperatura ambiente	-20 ... +45 ºC
Temperatura de armazenamento	-50 ... +80 ºC
Corrente térmica de curto-circuito (lth)	40 x ln
Dinâmica de corrente de curto-circuito (ldyn)	2,5 x l th
Fator de segurança	5

Conteúdo da remessa

Conteúdo da remessa
1 x Transdutor para montagem em trilho PCE-LCTB50/30(50)
1 x Manual de Instruções
