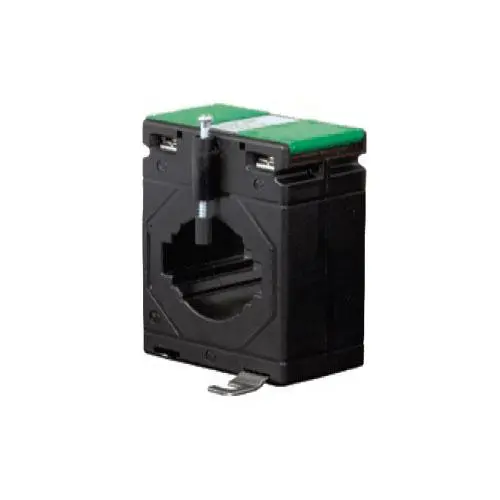

Transdutor de corrente PCE-LCTB 74/50 (45)

Referência: PCE-LCTB 74/50 (45)

GTIN (EAN):

Descrição

Transdutor de corrente para montagem em trilho até 1000 A / Saída 1A ou 5A / Para barra condutora / Para operação com transdutor ou analisador de potência

O transdutor de corrente para montagem em trilho PCE-LCTB74/50(45) converte corrente de até 400 A. O transdutor de corrente para montagem em trilho proporciona uma saída de 1 A ou 5 A. O transdutor de corrente é usado em trilhos. O transdutor de corrente também pode ser usado em cabos. Graças ao método de medição indireto é possível realizar medições com segurança.

Características

- Transdutor de corrente (entrada): 100 A ... 1000A
- Saída de 1 A ou 5 A
- Tensão máxima: 720 V
- Classe de precisão: 0,2S / 0,2 / 0,5 / 1
- Frequência: 50 Hz
- Padrão IEC/EN 60044-1, BS 3938, IS 2705-1
- Instalação simples
- Tamanho compacto

Especificações

Especificações técnicas
Modelo	PCE-LCTB74/50(45)
Bobinagem primária (entrada máx.)	100 ... 1000 A
Bobinagem secundária (saída)	1 A / 5 A
Classe de precisão	0,2S / 0,2 - para laboratório e medição de potência 0,5 - para medições precisas 1 - para medições comuns, para instrumentos analógicos
Diâmetro máximo do cabo	41 mm
Fundo	74 mm
Largura	45 mm
Tamanho máximo barra condutora	50 x 12 mm , 2 x 40 x 10 mm
Tensão máxima	720 V
Potência nominal	1,5 VA ... 15 VA
Temperatura ambiente	-20 ... +45 ºC
Temperatura de armazenamento	-50 ... +80 ºC
Corrente térmica de curto-circuito (lth)	40 x ln
Dinâmica de corrente de curto-circuito (ldyn)	2,5 x l th
Fator de segurança	5

Conteúdo da remessa

Conteúdo da remessa
1 x Transdutor de corrente para montagem em trilho série PCE-LCTB74/50(45)
1 x Manual de instruções
