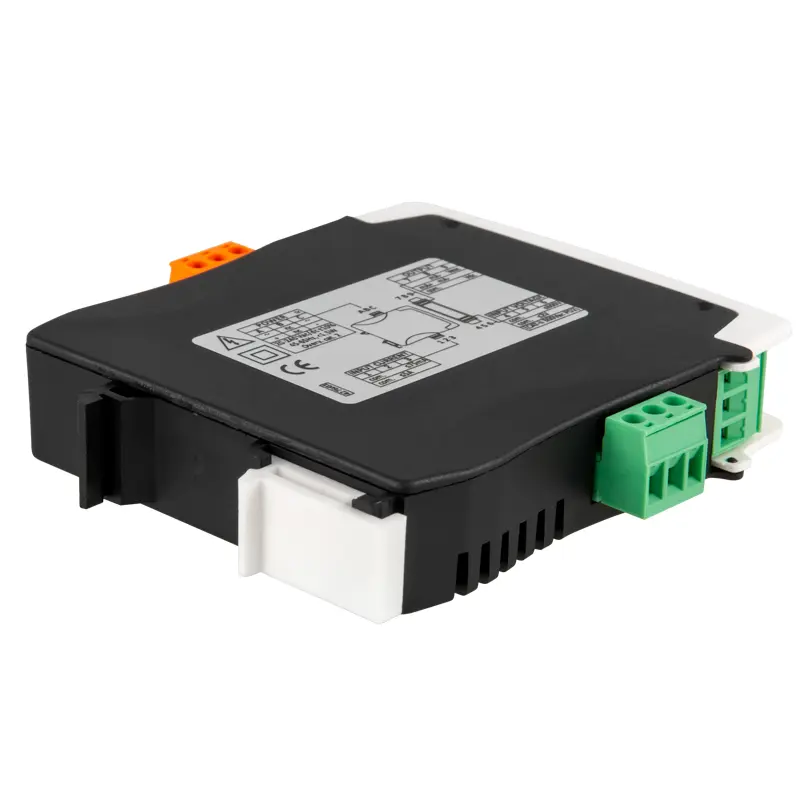

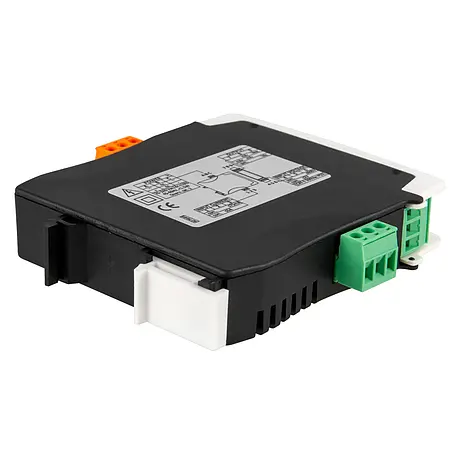

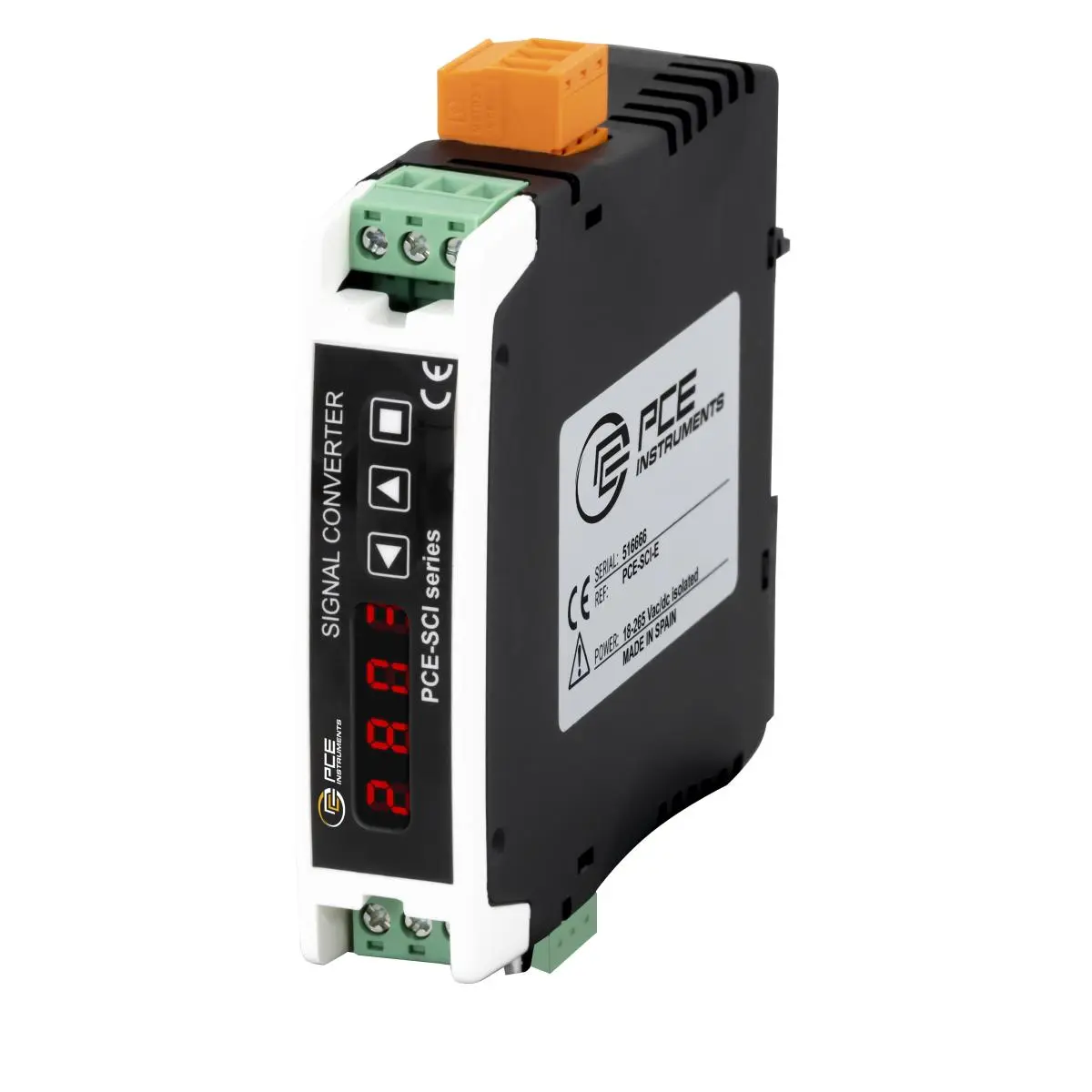

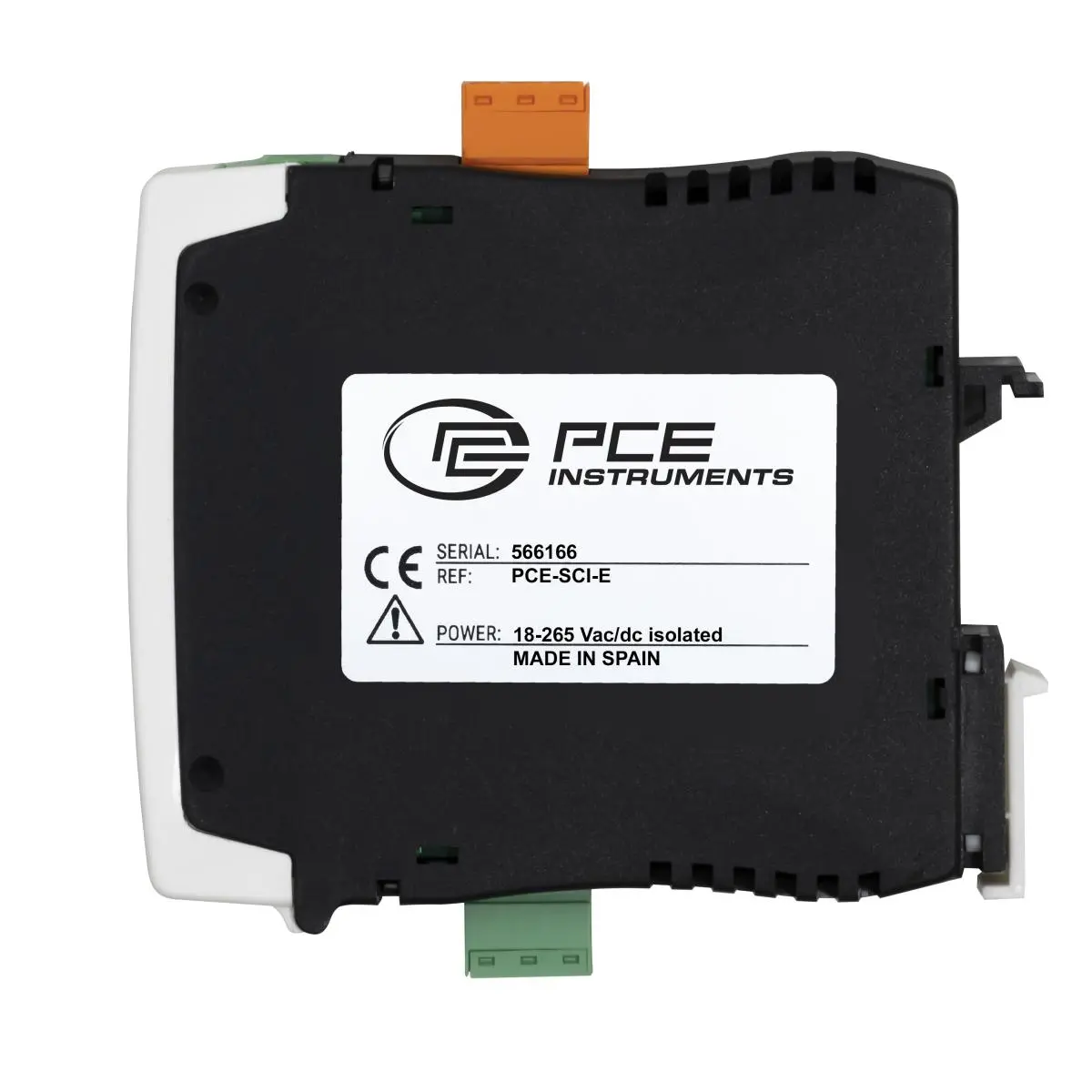

Conversor de sinal PCE-SCI-E

Referência: PCE-SCI-E
GTIN (EAN): 4250348728319
1 x-es-1

Descrição

Conversor de sinal para montagem em trilho / Faixa: 0 ... 600 V AC/DC / Sinais de saída 4 ... 20 mA e 0 ... 10 V / Configuração por teclas / Faixa de medição de corrente: 0 ... 5 A AC/DC / Medição de frequência

O conversor de sinal trabalha em uma faixa de 0 a 600 V AC/DC, portanto pode medir diferentes tipos de tensão. Por exemplo, este conversor de sinal pode ser conectado a linhas de tensão para controlar a tensão existente. Além da medição de tensão, este conversor de sinal também mede a corrente de forma direta na faixa de 0 a 5 A AC/DC. Para ampliar a faixa de corrente poderá conectar o conversor de sinal a um conversor de corrente. O valor medidor é convertido em um sinal analógico padrão de 4 ... 20 mA ou 0 ... 10 V. Portanto, este conversor de sinal é uma ampliação ideal para o controle de processos.

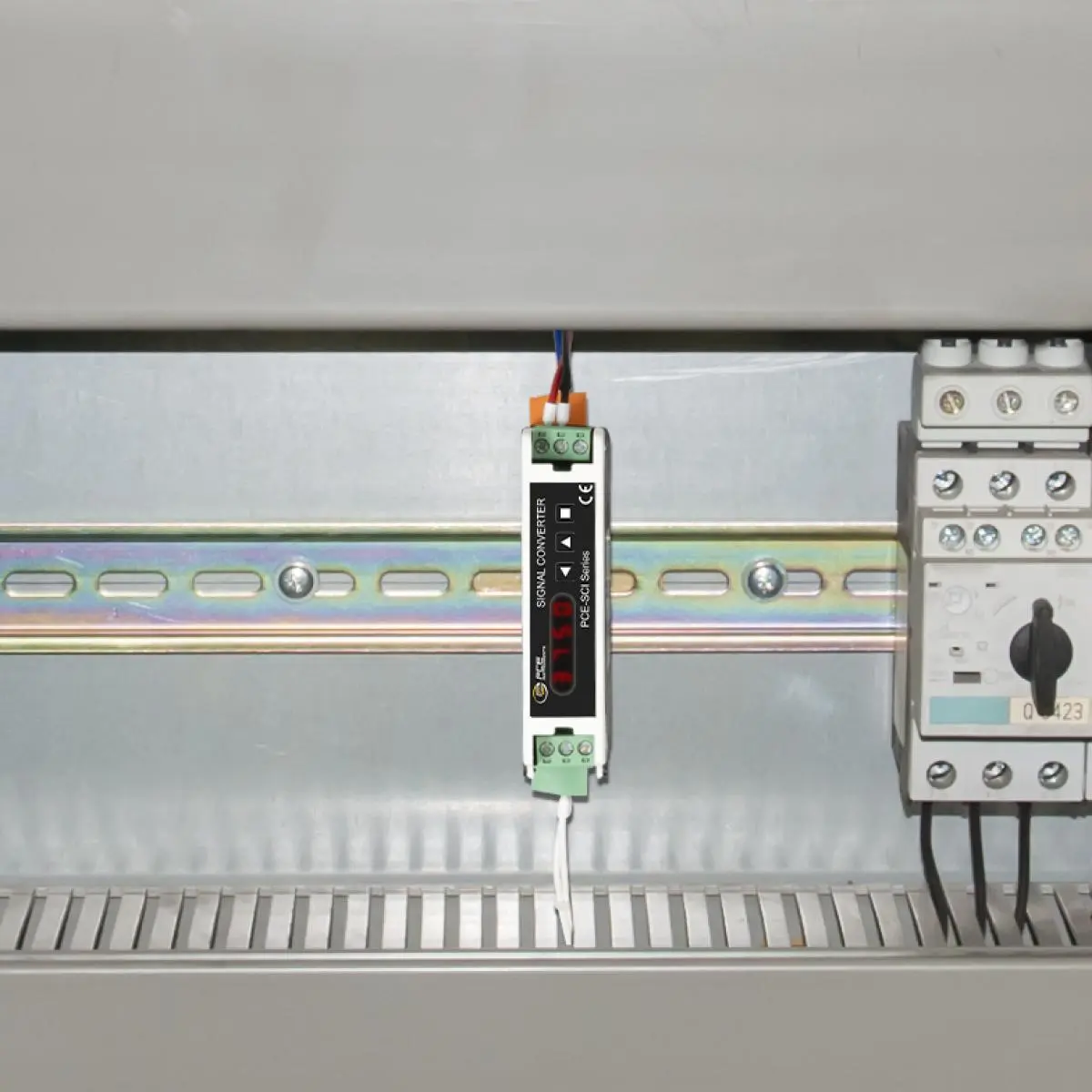

Como as faixas de entrada e saída podem ser ajustadas de forma idêntica, é possível usar este conversor de sinal para a separação galvânica. O conversor de sinal é configurado diretamente através das teclas incorporadas. Graças a isso, não é necessário utilizar cabo ou software para configurar o dispositivo. Este conversor de sinal é adequado para montagem em trilho. O conversor de sinal é alimentado com uma tensão entre 18 ... 265 V AC/DC e com uma frequência entre 45 e 65 Hz.

Características

- Montagem sobre trilho
- Faixa: 0 ... 600 V AC/DC
- Sinal de saída ativo e passivo

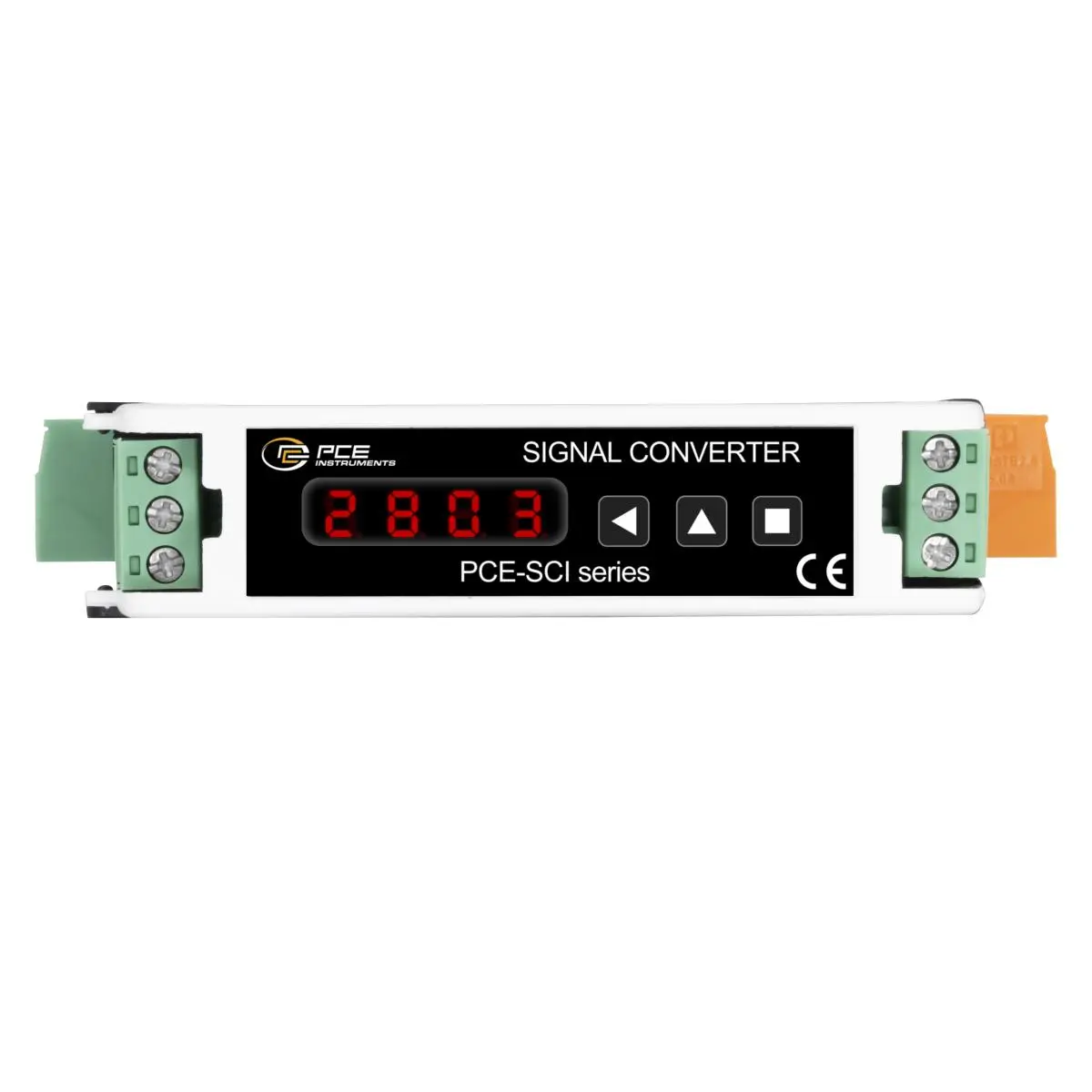

- Display e teclas para a configuração
- Medição de frequência
- Faixa: 0 ... 5 V AC/DC

Especificações

Sinais de entrada
Tensão alternada
Faixa0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 /
450 / 600 V AC,
0 ... 50 / 60 / 75 / 100 / 150 / 200 / 300 /
500 mV AC
Precisão<0,3 % F.S.
Sinal de entrada máximo800 V AC em faixa 10 ... 600 V AC,
50 V AC em faixa 50 mV AC ... 2 V AC
Resistência de medição13 MΩ na faixa 0 ... 600 V AC,
81 KΩ na faixa 50 mV AC ... 2 V AC
Tipo de mediçãoTrue RMS
Categoria de proteçãoCAT-II 300 V AC
Tensão contínua
Faixa unipolar0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 /
450 / 600 V DC,
0 ... 50 / 60 / 75 / 100 / 150 / 200 / 300 /
500 mV DC
Faixa bipolar±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100 / ±150 / ±300 / ±450 / ±600 V DC,
±50 /± 60 / ±75 / ±100 / ±150 / ±200 / ±300 /
±500 mV DC
Precisão<0,2 % F.S.
Sinal de entrada máximo800 V DC na faixa 10 ... 600 V DC,
50 V DC na faixa 50 mV DC ... 2 V DC
Resistência de medição13 MΩ na faixa 10 ... 600 V DC,
81 KΩ na faixa 50 mV DC ... 2 V DC
Corrente alternada
Faixa0 ... 1 / 2 / 3 / 4 / 5 A AC,
0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC
Precisão<0,3 % F.S.
Sinal de entrada máximo7 A AC na faixa 300 mA AC ... 5 A AC
(durante um máximo de 7 segundos),
150 mA AC na faixa 5 mA AC ... 75 mA AC
Resistência de medição20 mΩ na faixa 300 mA AC ... 5 A AC,
3,33 Ω na faixa 5 mA AC ... 75 mA AC
Corrente contínua
Faixa0 ... 1 / 2 / 3 / 4 / 5 A DC,
0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA DC
Precisão<0,2 % F.S.
Sinal de entrada máxima7 A DC em faixa 300 mA DC ... 5 A D
(durante um máximo de 7 segundos),
150 mA DC na faixa 5 mA DC ... 75 mA DC
Resistência de medição20 mΩ na faixa 300 mA DC ... 5 A DC,
3,33 Ω na faixa 5 mA DC ... 75 mA DC
Frequência
Faixas ajustáveis para tensão0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Faixas ajustáveis para corrente0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Precisão<0,2 % F.S.
Tempo de resposta
Sinais AC <350 ms típico 0 ... 99 %
Sinais DC<90 ms típico 0 ... 99 % sem filtro
<175 ms típico 0 ... 99 % com filtro 50 / 60 Hz
<350 ms típico 0 ... 99 % com filtro 50 e 60 Hz

Sinais de saída
Saída de corrente ativa 4 ... 20 mA
mínimo 0 mA e máximo <22 mA
Saída de corrente passiva4 ... 20 mA
máximo 30 V DC
Saída de tensão0 ... 10 V DC
mínimo 0 V DC e máximo <11 V DC
Resistência de cargaSaída de corrente máxima <400 Ω
Saída de tensão mínima >1 KΩ

Outras especificações
Todas as precisões indicadas são aplicáveis com uma temperatura ambiente de 25 °C
Estabilidade térmica150 ppm / °C
Alimentação18 ... 265 V AC/DC isolado
( 20 ... 240 V AC/DC ±10 %)
Frequência45 ... 65 Hz
Consumo<1,5 W
Tamanho do cabo1 ... 2,5 mm²
Categoria de sobretensãoCAT-II
Isolamento3000 Veff (60 segundos)
Proteção IPIP30
Proteção contra impactosIK06
Condições operacionais0 ... +50 °C, 0 ... 95 % H.r. sem condensação
Condições de armazenamento     -20 ... +70 °C, 0 ... 95 % H.r. sem condensação
Tempo de aquecimento15 minutos
Altura de trabalho máxima2000 m
MontagemTrilho DIN padrão, 35 x 7,5 mm
ConexãoTerminais roscados de plugue
Material da caixaPolyamid V0
Dimensões106 x 108 x 22,5 mm
Peso<150 g

Conteúdo da remessa

1 x Conversor de sinal PCE-SCI-E
1 x Manual de instruções
